连续油管作业机Coiled tubing Unit


信德迈科技(北京)有限公司连续多年参加CIPPE中国国际石油石化技术装备展览会。始终深耕实践于油气领域，聚焦客户面临的挑战与压力，为客户提供一体化解决方案。公司供应的产品大量成功配套在油田 、近海钻探、采油机械（连续油管作业车设备）、涡轮压裂车、制氮设备、电驱压裂、超大功率固井设备、起重机、牵引车钻机。CNMEC Technology (Beijing) Co., Ltd. was founded in 2007, Chaoyang District Beijing, with the right of import and export. For over 13 years CNMEC Technology has been developing and distributing solutions for the mechanical and electronic control of pressure, level, flow and temperature. Our technology experience and market proximity also lead to your right customer solution

起源与应用

二战期间的1944年，为躲避德军的轰炸，盟军在英吉利海峡铺设海底管线，直接向欧 洲大陆输送作战装备所需的燃油，首次采用了连续油管。后来被运用于石油装备行业。连续油管（Coil Tubing）是用低碳合金钢制作的管材，有很好的挠性，又称挠性油 管，一卷连续油管长几千米。可以代替常规油管进行很多作业，连续油管作业设备具有带 压作业、连续起下的特点，设备体积小，作业周期快，成本低。虽然具有各方面的优势，但受限于制造工艺和配套装备的限制，连续油管初期并未得 到广泛运用。经过几十年的发展，目前各项技术已相当成熟，连续油管在油田各种作业中 得到了广泛的运用。总的来讲，国内连续油管作业机主要应用于:冲砂洗井、钻桥塞、气举、注液氮、清 蜡、排液、挤酸、测井等。近几年，在页岩气和煤层气井压裂中也运用较多。国外在连续 油管钻井方面也运用比较广泛。

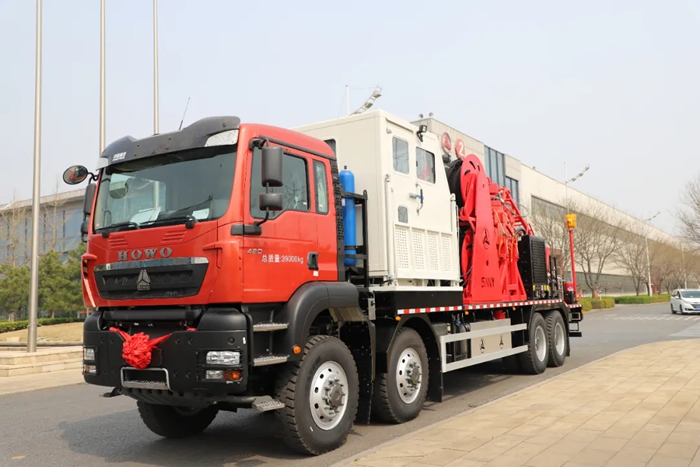

（复合式：一车一橇）

滚筒单独成橇

主要部件介绍

底盘：主车配置8×8全驱底盘，越野性能优越。变速箱配有全功率取力口，作为整机动力输出，无需另配发动机，结构紧凑，经济性较好。底盘有奔驰、MAN等进口品牌，以及国产品牌可选。

注入头：注入头是连续油管作业机的核心部件。由两个液压马达分别驱动两组链条，每节链条上均安装有卡瓦。通过卡瓦抱紧连续油管，马达驱动链条顺时针或逆时针转动，即可实现油管的上提或下推。张紧油缸向下推动链条从动轮，保持链条张紧，避免咬管。夹紧油缸用于控制卡瓦的夹持力，避免挤管或溜管。

油管滚筒：油管滚筒是连续油管作业机的重要部件，用于缠绕连续油管，在设备运转过程中油管滚筒属于从动件，油管的入井和出井主要动力来源于注入头。连续油管属于合金钢管材，虽然可以弯曲但是张力非常大，油管进井过程中注入头夹持块夹紧油管向井内输送，如果此时油管滚筒马达扭矩方向与注入头马达保持一致，则油管在张力的影响下会迅速松散，轻则影响注入头运转，重则发生安全事故。如何保证油管在进井与出井过程中的张力保持在一个合理的范围内，这时候就需要设计一套恒张力控制系统。（左下图）

软管滚筒：一般配置注入头功力、注入头控制、防喷器控制3个软管滚筒，管线长45米左右。（右上图）

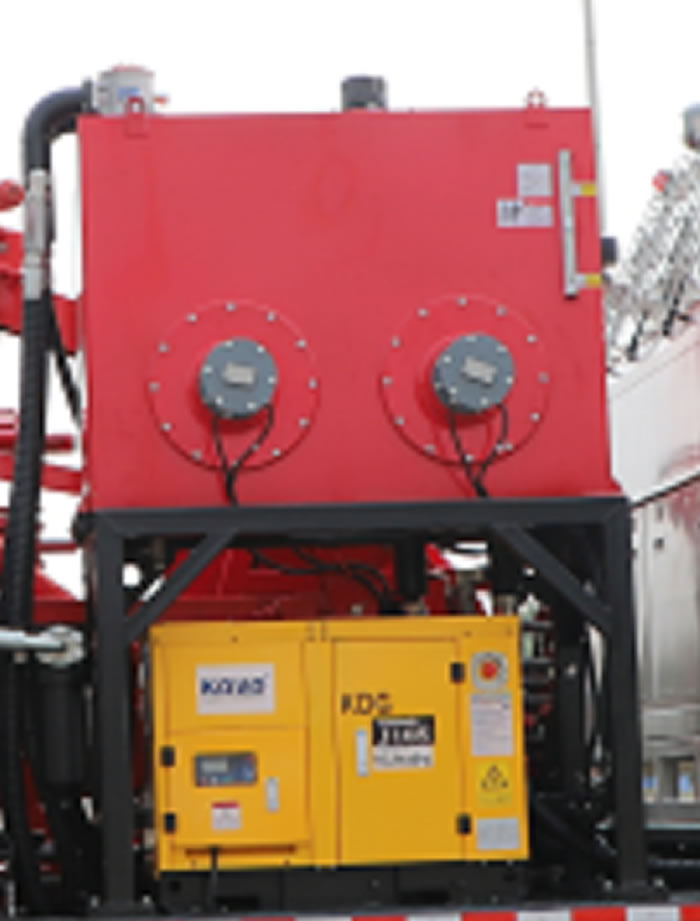

液压站：配有大容量油箱，液压马达驱动的散热器，满足整机液压系统的散热需求。同时，配有加热和温控系统，适应寒冷冬季作业需求。

控制室：所有作业工况下的操作，以及各项参数的仪表显示，均集中在控制室操作台上，包括注入头、油管滚筒、防喷器、防喷盒、发动机等电、气、液控制。控制室采用可升降结构，可以清晰地观察油管滚筒和注入头的运转状态。

防喷器：是连续油管作业机的安全设备，设有半封、卡瓦、剪切、全封四个闸板，可满足作业和事故处理需求。
