新能源应用——燃料电池技术阀门与系统解决方案
Dated Dec 13, 2021

在燃料电池领域有很多的应用，从固定系统（备用电源，热电联产）到车用燃料电池系统，以及相应的用于电堆和整体系统的测试平台，都可以用到我们的流体控制产品和集成的系统方案。我们的应用包括：安全切断、换向、调节、气体流量监测和控制，冷却系统流量监测与控制，系统背压调节等。

氢气流量计

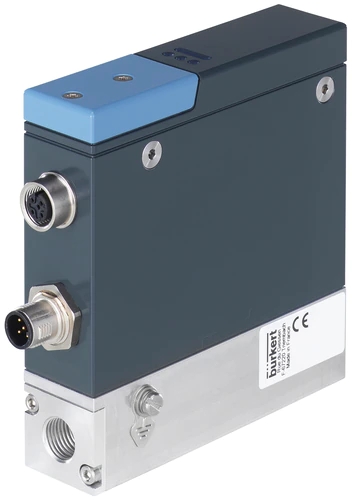

8742 型气体质量流量控制器 (MFC) / 流量计 (MFM) 适合各种应用，例如金属和玻璃生产或加工、发酵过程、测试台或灌装系统和包装机。8742 型提供两款选购：该版本具有不同的模拟和数字（通信）接口，还有带有完全基于 CANopen 接口的版本。第二种版本适合集成至现有的 CANopen 网络，或者组合 ME43 型现场总线网关，集成至工业以太网或现场总线的所有通用工业标准。该版本专为具有多个控制段的应用量身打造。最多 32 个 MFC/MFM 可以连接至现场总线网关。ME43 型可将内部基于 CANopen 的通信传输到工业以太网或现场总线标准。质量流量控制器/流量计可以随时在 büS 和 CANopen 通信之间进行切换。8742 型可以根据需要配置为 MFM 或 MFC。设备最多可以存储四条校准曲线。直接位于气流中的热 MEMS 传感器具有极快的响应时间和最高测量精度，同时能持久稳定地校准。Bürkert 生产的直动式比例阀作为执行器具有极高的响应灵敏度。集成 PI 控制器，令 MFC 具备卓越的控制特性。得益于高 IP 防护等级和防爆等级，使得 8742 型设备尤其适用于恶劣的应用环境。

气体质量流量控制器（MFC）/气体质量流量计（MFM）

- 0.010 lN/min 到 160 lN/min 的额定流量范围
- 极高的精度和可重复性，响应时间非常快
- 流量校准持久稳定
- 配置记忆卡简化了设备的更换工作
- 可选：ATEX II 类3G/D 或 USP VI 级、FDA、EC 1935 合格标志

常规技术数据

产品特点

材料
基体不锈钢或铝
外壳压铸铝（喷漆）
密封件FKM 或 EPDM（取决于气体）
尺寸参见 “4. 尺寸”在第 4 页
总质量约 950 g（不锈钢基体）
配置记忆卡（在供货范围内） EEPROM（μSIM 卡：不使用软件工具即可保存与设备更换相关的所有参数
（如不同的现场总线或控制器设置））
LED 显示基于 NAMUR NE107 的 RGB LED

功率参数
额定流量范围（Q额定） 10 mlN/min…160 lN/min (N2)
测量范围1:50，1:100 可选
最大工作压力10 bar（145 psi），MFC 的最大工作压力取决于阀门的有效通径
测量精度±0.8% o. R. ±0.3% F. S.（1分钟预热时间后）
重复精度±0.1% F. S.
稳定时间 (MFC)/响应时间 (MFM) (t95%) <300 ms
执行机构（比例阀） 无电流关闭
阀门公称直径0.05…8 mm
kVS 值0.00006…1.1 m3/h

电气参数
工作电压24 V DC
功率消耗1.) 1 W（作为 MFM）
最大3…17.5 W 对于 MFC，最大工作压力取决于介质和阀门的有效通径
电压公差±10%
残余波纹度±2%
电气接口M12 插头，5 芯

介质参数
工作介质中性、未受污染的气体，如需使用其他介质，请咨询我们
校准介质工作气体或空气
介质温度-10°C…+70°C
（对于氧气，-10°C…+60°C）

工艺/管道接口和通信
管道接口NPT ?"、G ?"、法兰、夹紧环或真空螺纹接头，其他接头可应要求提供
数字（通信）接口CANopen、基于 CAN 的 büS 或 PROFIBUS DP
模拟接口4…20 mA、0…20 mA、0…10 V 或 0…5 V
输入阻抗 > 20 kΩ（电压）或 < 300 Ω（电流）
最大电流：10 mA（电压输出端）；最大负载：600 Ω（电流输出端）

环境与安装
安装位置水平或竖直
环境温度-10°C…+50°C（可应要求提供更高温度的配置）
防护等级IP65

附件
软件工具Bürkert Communicator 软件
详细信息请参阅第 “9.1. Bürkert Communicator 软件”在第 16 页 章。
1.) 这些信息基于典型的功率消耗（在 23°C 环境温度、额定流量和 30 分钟的调节模式下）。根据 UL 61010-1 的信息可能有所不同（参见使用说明书）。

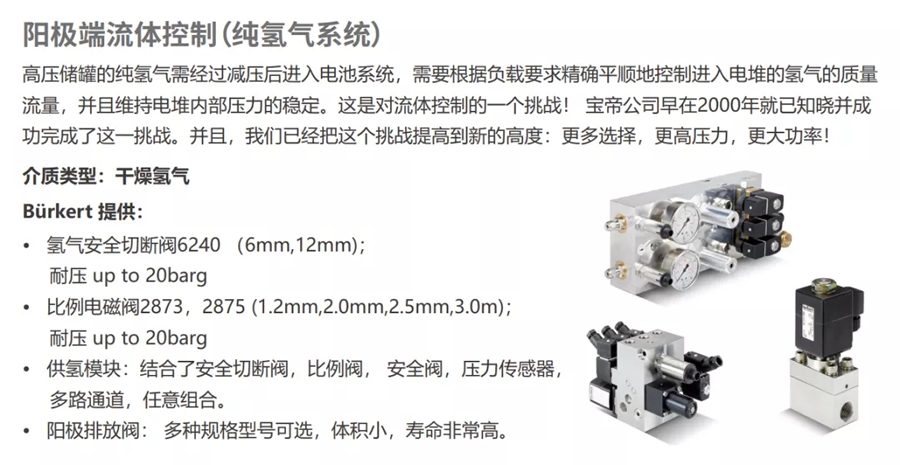

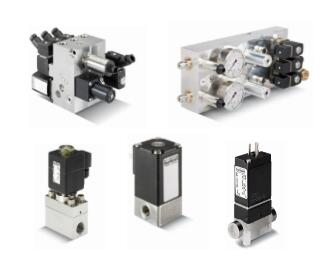

涵盖氢能基础设施、燃料电池、核心零部件、材料、燃料电池整车制造、产业合作，以及制氢、储存、运输、氢气利用等，是中国颇具规模的氢能与燃料电池盛会之一。我们提供燃料电池系统供氢安全切断电磁阀，保证电堆供氢充足、稳定、平顺的比例电磁阀，以及用在氢气循环回路的排氢阀和排水阀等。我们还能够根据客户要求定制开发集成化的阳极侧供氢模块配备（适合电池系统框架集成的底版安装形式）以及带有ATEX防爆认证的电磁阀和比例阀。

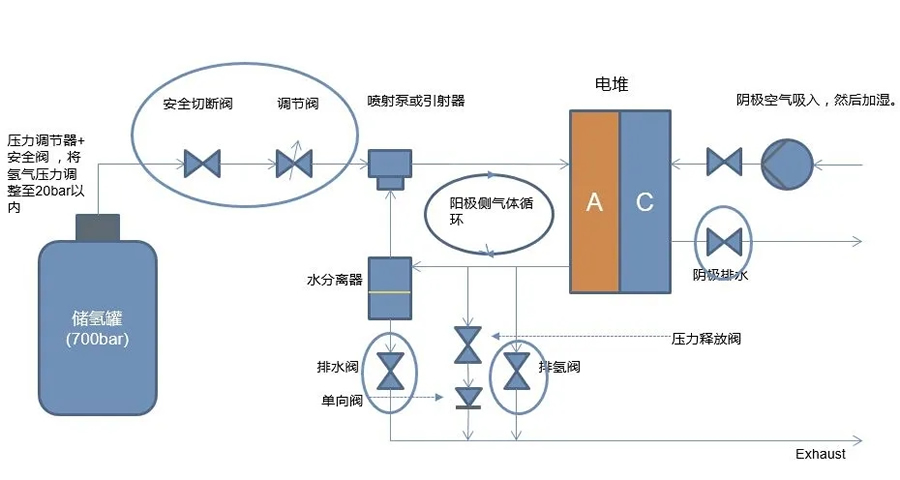

车用燃料电池系统原理图，圈内为 Bürkert 组件：

提供有关电池堆栈方面的全面支持，该技术方案采用Bürkert比例电磁阀、质量流量计、温度和压力传感器等产品配置成氢燃料供应装置，体积小、重量轻，结构紧凑，可使燃料电池在最佳条件下运行。

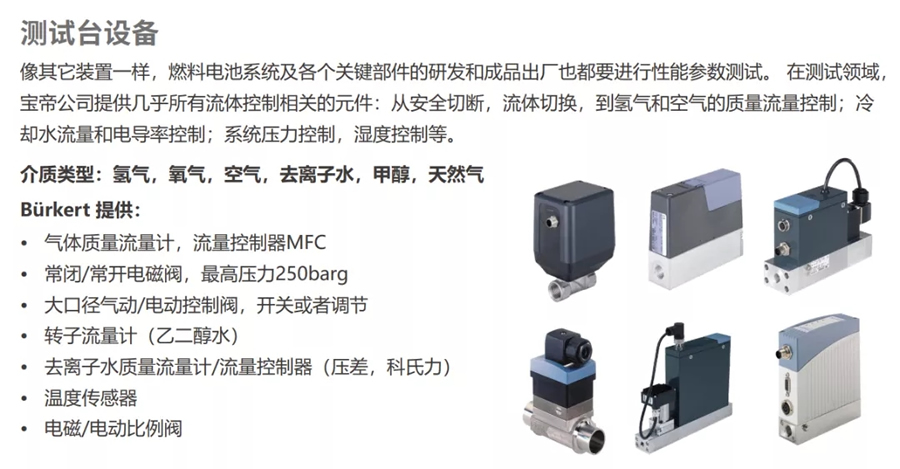

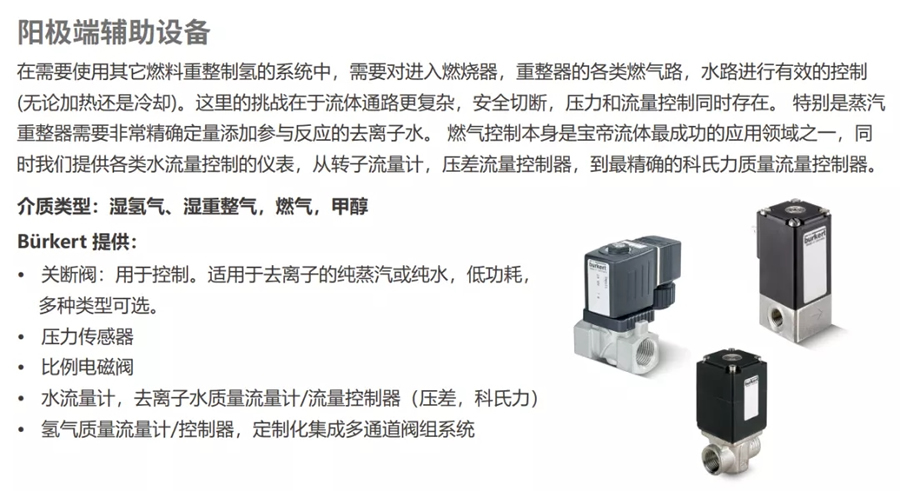

除了电池系统本身，我们公司还提供用于燃料电池测试台架的几乎所有流体控制相关的元器件，如氢气、空气的开关控制阀，H2、空气的质量流量计和控制器, 冷却水的调节控制阀，电导率传感器，流量计，电磁比例阀和电动比例阀等。

介质类型：氢气、 氧气 、空气、去 离子 水、甲醇
Bürkert 組件：

- 质量流量控制器、质量流量变送器
- 压力传 感 器/控制器
- 常闭（NC）关断阀（电磁和气动）
- 流量传感器
- 液体流 量 控制器、液体流量变送器
- 温度传感器/控制器
- 比例电磁阀
