Deublin旋转接头工作原理


Deublin旋转接头是输送冷却液或介质的精密机械部件,通过Deublin旋转接头将冷却液或介质从固定源如泵输送到旋转部件如主轴及其切削刀具。典型的冷却液是水基冷却液,含85%~95%的水用于冷却,2~12%的油剂用于切削刃润滑,以及其它少量的化学物质用于水、油的融合和其它目的。Deublin旋转接头也可以输送称为小量润滑(MQL)的油/气,以及切削油,甚至是干燥的空气。Deublin旋转接头的实际性能根据型号的不同而不同,细节请致电公司技术部。

在某些机床应用中,Deublin旋转接头用来夹紧或感应输送液压或气体。

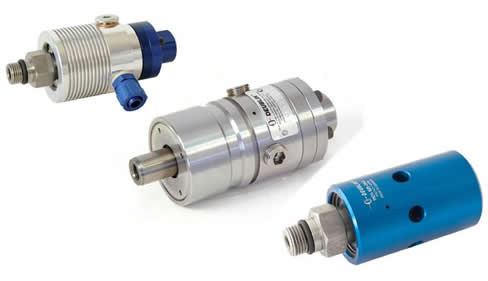

典型的Deublin旋转接头包括:转体,与机床主轴同速旋转;非旋转部件,与转体紧密贴合实现密封;壳体,连接供给软管与非旋转部件;密封,保持冷却液无泄露通过。轴承支撑接头采用一个或者多个轴承连接转体与壳体。无轴承接头不使用轴承,根据应用的不同,壳体可采用一个或多个出口连接。

密封是Deublin旋转接头的核心,在Deublin旋转接头高速旋转时必须保持非常高的压力,例如在20,000rpm的情况下,Deublin旋转接头1129系列冷却液接头的旋转速度接近16英尺每秒(5米/秒),其液体压力为2030ps(140bar)。为了保证精确密封、平稳旋转及延长使用寿命,Deublin旋转接头密封采用独特结构的精密研磨及复合材料以获得2光带的光学平滑度(每英寸百万分之23或0.58微米)。此外,所有的Deublin旋转接头密封均采用特等碳化硅材料。因此,同其它简易材料相比Deublin旋转接头密封具有出色的防磨损及防聚热性能。Deublin旋转接头采用平衡式机械密封设计。采用这种技术,在不考虑工作压力情况下,Deublin旋转接头密封接触压力与主轴侧推力载荷均达到较小化。因此更加减少密封磨损,更延长使用寿命,性能更可靠。



Deublin company公司简介

美国DEUBLIN公司成立于1945年。是专业生产各种精密旋转接头、蒸汽接头、虹吸管和各类内部膨胀管的厂家。该公司产品设计新颖,加工精良,性能可靠,不易泄漏,使用寿命长,维护方便,型号系列化。广泛应用于造纸、冶金、钢铁、印刷、机械等行业,在世同行业中享有较高的声誉。

DEUBLIN 的接头用于几乎无限宽广的领域,广泛地适用于各种材质、粘度、温度、压力及速度的应用。旋转接头是一种独特专用的产品,因为它必须能够在非常高速旋转的同时承受非常高的压力。要做到这一点,就必须使密封面达到几近完美的配合,即密封必须微搭接,不考虑介质的压力因素,而使加载在密封表面的负荷或压力保持在低限度,并且能够平滑稳定地旋转及摩擦减少到低限度,以延长使用寿命并减少泄漏。

钢铁行业
Deublin旋转接头应用场合:冷轧厂、热轧厂、热轧厂、炼钢厂等。
德国、奥地利、日本、意大利等冶金设备制造商,在范围内几乎100%选用美国Deublin公司的钢铁用旋转接头,并保证2年的使用寿命,真正使客户和供应商达到了双赢的局面。

印刷行业
在德国、法国、瑞士等高速印刷上,油墨的温度会受到严格的控制来保证印刷过程所使用的非水性和水性油墨的印刷质量,杜布林接头使密封面达到几近完美的配合,即密封必须微搭接,不考虑介质的压力因素,而使加载在密封表面的负荷或压力保持在低限度,并且能够平滑稳定地旋转及摩擦减少到低限度,以延长使用寿命并保证无泄漏。

其他行业
加工中心及自动化生产线
塑料加工行业的BOPP拉膜机
蒸气用旋转接头
单通道低速气体或液压应用
适用于小型气动离合器、各类液压驱动的节距滑轮
具有特大工作能力传输大容量气体或液压油
建筑工程机械的旋转接头、
更多领域如造纸、机床、纺织、食品/饮料、汽车制造等

DEUBLIN产品包括:

气体,液压,冷却剂接头系列;
水接头系列;蒸汽,热油接头系列;
轴连接接头;
多通道接头系列。

Deublin旋转接头品质卓越、性能超群在机床行业占有绝对的市场占有率。Deublin国内机床配套公司包括:北一大隈,工研精机,北一机床,北京精雕,沈阳机床,大连机床,齐二机床,秦川机床,济二机床,济一机床,青岛远洲机床,武重集团,无锡开源,齐重数控,青海华鼎,宝鸡机床,普什宁江,云南CY,杭州机床,星火机床,江苏多棱,桂林机床,四川长征;Deublin 国际机床配套公司包括:法世机床,通快Trumpf,山崎马扎克Yamazaki Mazak ,吉德曼Gildemeister,天田Amada,大隈Okuma,森精机Mori Seiki,捷泰克特Jtekt,美艾格MAG,斗山英维高Doosan Infracore,阿奇夏米尔GF Agie Charmilles,舒勒Schuler,牧野Makino,哈斯Hass,伊玛铬Emag,维亚(WIA),百超Bystronic,斯莱福临Korber Schleifring,哈挺Hardinge,发那科Fanuc。
