涡街流量仪表

当流体通过钝体（或称漩涡发生体、阻流件）时，将在其后两侧产生交替的漩涡，这种现象称为卡曼涡街，涡街的频率与流经钝体的流速成正比，测得频率，可知流量的大小。

原理

当流体通过钝体（或称漩涡发生体、阻流件）时，将在其后两侧产生交替的漩涡，这种现象称为卡曼涡街，涡街的频率与流经钝体的流速成正比，测得频率，可知流量的大小。

式中Sr是斯特劳哈系数，与Re有关； 为钝体的迎流向宽度；D为管道内径。

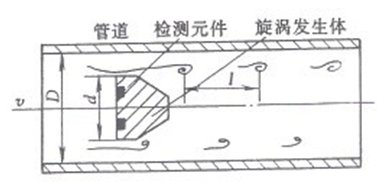

涡街流量计原理图

检测涡街频率的方法有热敏式、超声式、应变式、应力式、电容式、光电式、电磁式……多种。漩涡发生体有单体、多体，原则上应采用在较宽的雷诺数范围内产生稳定、可靠的漩涡，信噪比高，且便于加工、易与检测件组合，材质满足流体的要求，耐温、耐腐蚀等条件。

将频率的多种检测方法与各种漩涡发生体相互组合，形成了多种型号的涡街流量计。

二、特点
（1）可适用于多种流体，气、液、蒸汽及部分混相流体（容积比率小于2%）。
（2）输出频率信号，与流体的容积流量成正比，不受流体组分、温度、压力、密度的影响。
（3）无可动部件，可靠性好,
（4）结构简单、牢固与二次表形成一体，安装、维修简便。
（5）量程比可达10:1以上，准确度可达±1~2%，重复性0.2%，压损小。
（6）Re数小于20000时，涡街不稳定，不适用于高粘度、低流速、小口径的工况。
（7）涡街的产生受流速分布及漩涡的影响，因此上游必需有20D以上的直管段长度。
（8）不适用于管道机械振动的工况及脉动流。
（9）仪表系数分辨率低，口径越大分辨率越低，一般为300毫米。

三、应用领域

涡街流量计推向市场约在上世纪70年代，它是一种结构紧凑的仪表，可适用于液、气、蒸汽多种流体，据统计，用于液体可选用仪表较多，液、气、蒸汽选用比例大致为3：3、：4。后者多为低于4000C的饱和蒸汽。以下情况建议慎用：流速低、粘度高的流体，因其Re数较低，涡街信号不稳定；其次，插入式涡街的探头容易产生振动，信号也不稳定，选用应慎重。在我国流量仪表市场中，年产量约4万多台。

四、发展方向

（1）信号处理技术数字化 采用跟踪滤波、自适应滤波和数字频谱分析，提高涡街流量计的准确度、抗干扰能力、扩大测量范围。

（2）结构一体化、功能智能化、检测多参数---等均是今后的发展方向。

（3）优化安装 安装前直管段长度一般需20D以上，如仪表结构采用收缩管，不仅可加大流速，还可改善流场，均利于涡街信号的稳定。

（4）干标 干标不仅节约设备、经费，而且缩短生产周期。经国内外二十多年的努力，已取得显著成绩，开始实施。据美国“Fisher & Porter” 公司评估，‘干标’的误差约为实流标定的一倍。
