Ashcroft 2198 MicroTube? 散热管用以保护压力仪表不受过程高温的影响,能够承受5000 psi(34.5 MPa) 的压力
ASHCROFT美国雅斯科仪器仪表

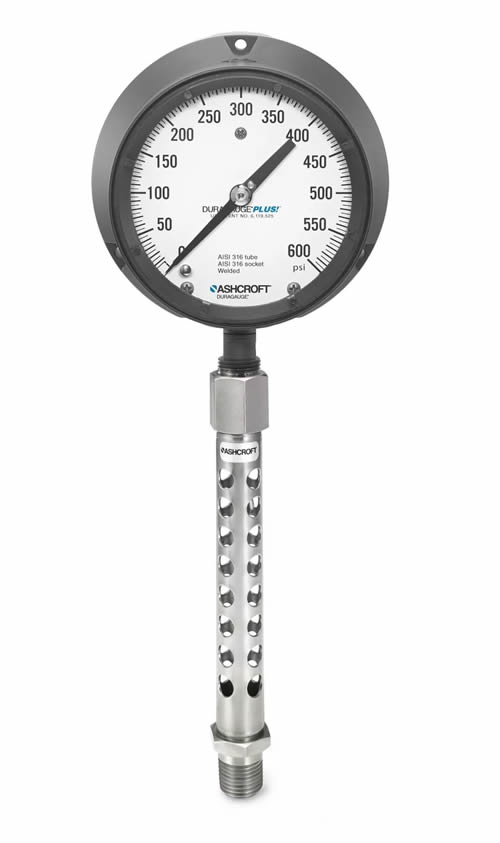

Ashcroft? 2198MicroTube?散热管用以保护压力仪表不受过程高温的影响,能够承受5000 psi(34.5 MPa) 的压力。在合适的压力条件下,过程温度可达800°F (427°C) ,经过2198散热管,可将该介质温度降低到100°F (37°C) 左右。316L不锈钢材质和多种过程连接满足不同安装需求。 2198散热管独特的小容腔结构有助于增强散热效果,并可用于压力仪表和隔膜密封之间。
2198 MicroTube? 散热管全新产品
基本规格
过程连接尺寸:1/2 NPT,G1/2及其他
材质:316L不锈钢
允许工作压力:5,000 psi (34.5 MPa)
过程温度:800°F(427°C)

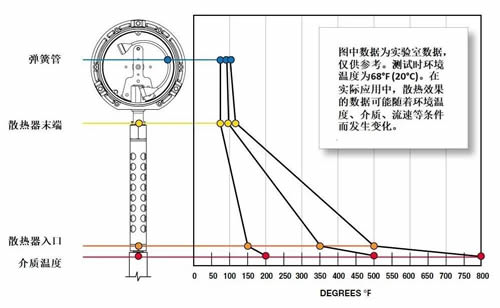

散热效果曲线
应用实例
太阳能发电系统需要用到SYLTHERM?,这是一种压力开关和隔膜密封的组件。但是,293°C 的过程温度远高于开关的温度极限,而且流体的热膨胀会导致开关提前动作。
经过仔细检查发现隔膜密封的膜片鼓胀,表明填充液体已受热膨胀。此时虽然实际压力仅300psi,低于开关的设定点压力320psi,然而由于填充液的膨胀,导致开关提前动作,引起不必要的停机。
我们的解决方案是在隔膜密封和压力开关之间安装2198散热管,以确保仪表在293°C的设计温度下安全运行。
点击底部阅读原文可获取 2198 MicroTube? 散热管产品样本。

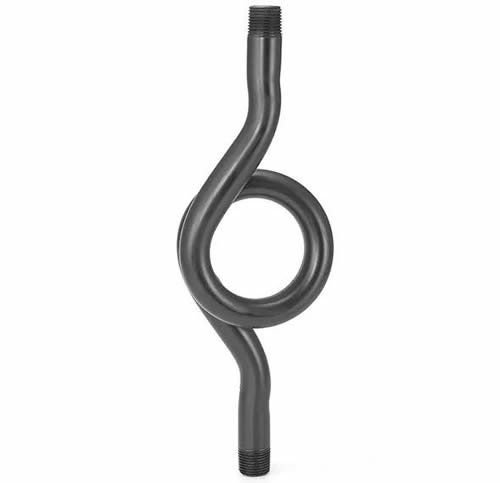

同类产品 1098 散热管

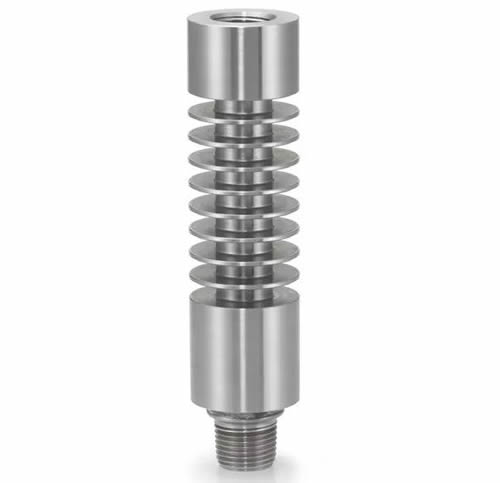

1198 散热塔
|
