隔膜密封：浅谈法兰压力等级

法兰普遍应用于流程行业中流体输送管道的连接，承受高温高压的工作环境。为了确保连接可靠，必须选择正确的法兰。法兰的选型主要要考虑以下几个要素：

法兰标准
尺寸规格及压力等级
密封面型式
材质
温度

前几期我们已经简单介绍了法兰标准，有兴趣的读者可点击以下链接查阅：盾之技术 | 隔膜密封：浅谈法兰标准。对于其他一些选型要素，法兰的尺寸规格和密封面型式都是对应的，一般情况下不会有问题，但是法兰的压力等级（一般称磅级）在不同的标准中并没有一一对应关系，且与法兰材质和使用温度密切相关，所以选型具有一定的难度，也是法兰正确选型的关键。在此，仅针对ASME B 16.5-2009标准，简单介绍法兰压力等级。

隔膜密封：浅谈法兰压力等级

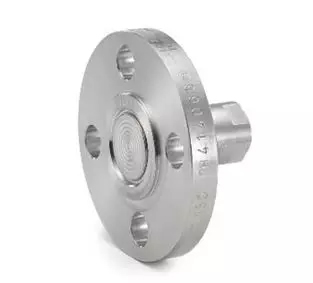

当法兰磅级为150#时，法兰隔膜压力表的量程是否可以为0-2.5MPa？要回答这个问题，我们必须对法兰压力等级有一定的了解，才能确保仪表的正确选型和安全使用。

ASME B16.5-2009标准中压力等级代号的定义：Class后接无量纲的数值即为压力-温度等级代号，例如Class150。对于特定材质，可在该标准中查表找到不同温度下各个压力等级所对应的许用压力。相反，也可以根据使用温度和工作压力确定特定材质法兰的压力等级。该标准中给出了总共49个材质组的温度-压力等级-需用压力对照表，基本涵盖了一般工况下的经常用到的材质，温度和压力范围。从表格中可以明显看出压力等级只是一个等级代号，并不是具体的压力值，一定不能将压力等级用于计算。

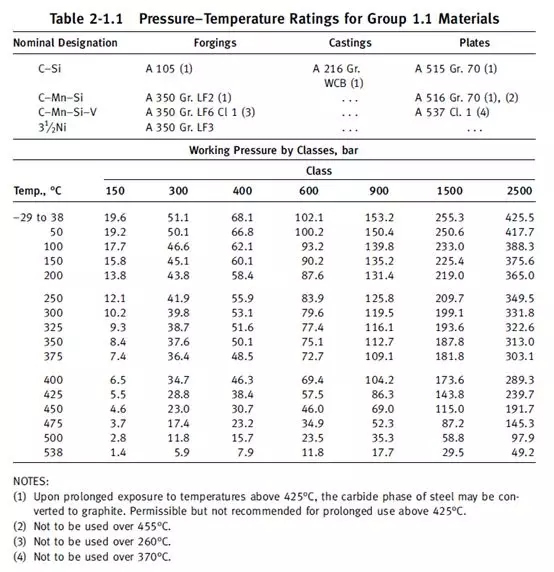

下表选取ASMEB16.5-2009标准中1.1材质组的压力-温度额定值表。表格中列出了1.1材质组包含的几种材质，列出了温度范围以及压力等级对应的在不同温度下的工作压力。使用该表格需注意以下几点：

材质的表达方式，以公称化学成分的方式给出，第二列是锻件的材料标号，第三列是铸件的材料标号，第四列是板材的材料标号。锻件，铸件，板材的标号均依据ASTM材料标准。不同标准表示的材质可根据材质的化学成分对应到ASTM标准。如表中的A105是一种低碳钢锻件，与20钢类似。

表中给出的温度单位是°C（摄氏度），有些应用给出的是°F（华氏度），需要换算后对应使用；表中给出的压力单位是bar，对于别的压力单位同样需要换算后对应使用。

表格中带括号的注释同样要引起重视，它们一般是给出某种材质的应用极限，为保证安全，选用时一定要保留足够的安全系数。

以上仅仅探讨了法兰本身的承压能力，而压力表配套隔膜的法兰选择不仅仅要看工艺参数本身，还要考虑压力表选用及量程标准造成的不匹配。

通过对照上述表格中的数据，我们发现2.5MPa已经超过了150#法兰的许可压力，会造成应用风险。在某些温度条件下，即使压力表量程为1.6MPa，依然会有使用风险。在这个案例中，我们可能需要降低压力表的量程，或者根据工艺条件重新设计法兰连接的压力等级。

关于法兰压力等级，以及关于隔膜密封产品应用的更多问题，欢迎垂询我公司销售及技术部门的相关人员。
