Ashcroft G2高性能压力传感器

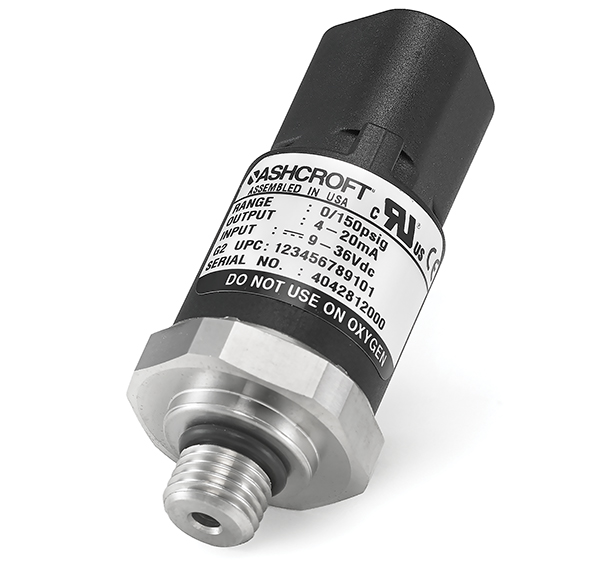

Ashcroft雅斯科G2高性能OEM压力传感器

Ashcroft® G2型压力传感器是一种适合OEM批量采购的传感器。由可靠的多晶硅薄膜传感元件和高性能的ASIC电路组合而成。它是一种能提供高精确度、高可靠性和长使用寿命的产品。在震动和脉动的场合能保持优异的过压能力和突出的耐久性。Ashcroft G2 Pressure Transducer is a high performance pressure transducer for tough OEM applications. Used on off-road equipment, construction machinery, compressor control, HVAC and refrigeration, agricultural implements, process automation and control, hydraulic and pneumatic sensing and pressure monitoring。

Ashcroft G2 Pressure Transducer data sheet



Ashcroft G2压力传感器源于一个多样化的产品平台,兼顾性能和价格,可以适用于几乎所有具有挑战性的工况。基于可靠的多晶硅Thin Film的技术,G2传感器具有耐冲击和振动,高过压以及长期的稳定性,对于严苛的应用是产品选择。



主要特点:

全不锈钢结构
高配置; 宽泛的压力连接和电气连接可选
电压/电流输出
高过压
高EMI/RFI等级

规格详述:

精度: ±1.00%满量程 (TEB总误差)
压力范围: 30 至 20,000 psi
壳体: NEMA 4X IP65; 外覆防火玻璃纤维(符合UL94 V1)
接液材质: 全焊接不锈钢


G2 高性能OEM压力传感器应用:

高性能的G2 压力传感器主要应用在设备制造领域,其中包括:
● 铁道车辆
● 建筑机械和工程机械
● 压缩机控制
● HVAC和制冷设备
● 农用设备
● 过程自动控制
● 液压和气压监测
● 泵设备监测

基本特性

参考温度 21oC ±1oC (72oF±2oF)
精度:总误差包括非线性(TPM端点法),滞后 性,非重复性,零点漂移和量程误差
±1% 量程内: 从-20 to 85oC (-4 to 185oF)
±1.5%量程内:从 -40 to -20oC (-40 to -4oF)
±1.5%量程内:从 85 to 125oC (185 to 257oF)
注:在典型量程范围内,非线性,滞后性,非重
复性误差总和小于0.15% (BFSL拟合直线法)
稳定性:< ±0.25% span/year
耐久性:5千万个测试周期

环境特性
温度:
补偿:-40 to 125oC (-40 to 257oF)
使用:-40 to 125oC (-40 to 257oF)
存储:-40 to 125oC (-40 to 257oF)
湿度: 0~100% 相对温度无影响

功能特性

25 种量程选择:
量程从30 psi 到20,000 psi 复合压 (真空&压力)
也可选择,见后面“选型”一栏
量程 (F.S.): 过压 破损压力
750 及以下 2×量程 10×量程
1500 psi 2×量程 5×量程
3000 psi 2×量程 5×量程
5000 psi 1.5×量程 5×量程
7500 psi 1.2×量程 5×量程
10,000 psi 1.2×量程 2.4×量程
20,000 psi 1.2×量程 2.4×量程
振动:
随机振动 (20 g);过温(-40oCto 125oC)。 超过
标准 MIL. STD. 要求
冲击:100gs, 6 ms
跌落试验: 3方向;1米高;水泥地
响应时间: < 1 msec
热启动时间: < 500 msec
安装位置影响:< ±0.01% 量程内

电气特性

输出信号选择:
电压输出 电源 供电电流
0.5-4.5 Vdc, 3 线 5 Vdc ±0.5 Vdc 3.5mA
0-5 Vdc, 3 线 9-36 Vdc 5mA
0-10 Vdc, 3 线 14-36 Vdc 5mA
1-5 Vdc, 3 线 9-36 Vdc 4mA
1-6 Vdc, 3 线 9-36 Vdc 4mA
电流输出
4-20mA, 2 线 9-36 Vdc
反向极性保护:是
绝缘衰减电压:100 Vac/1min
绝缘阻抗:> 100兆欧 @100 Vdc
CE认证:根据 EN 61326:1997+ A1:1998 + A2:2001,
Annex A (Heavy Industrial)

机械特性

过程接口材质:304 不锈钢
薄膜材质:17-4PH 不锈钢
外壳材料:20% 玻璃增强型尼龙阻燃等级UL94 V1
过程接口 (外螺纹):
1/8 NPT,1/4 BSP,1/4 NPT,G1/4 B,
7/16-20 UNF-2A
其它接口请咨询工厂
防护等级:IP67

电气接线端子

● 屏蔽线缆:3英尺, 24 AWG,PVC 外套
● 飞线连接:3英尺,18 AWG

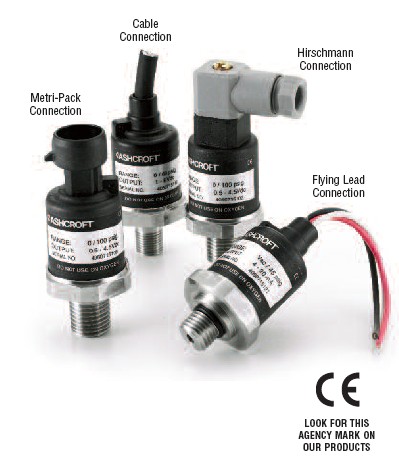

● Metri-Pack 150 系列*
● 赫士曼G系列**
* Metri-Pack是Delphi Packard公司注册商标
** Richard Hirschmann of America公司的注册商标

性能特徽
参考温度:21℃±1℃(72°F±2°F)
精度等级(f.s)
总的误差包含非线性,滞后,非重复性和温度误差
±1%f.s从-20--85℃(-4/185°F)
和±1.5 % f.s从 -40/20℃
(-40/-4°F)和85/125℃(185/257°F)
非线性:(B.F.S.L)小于0.1% F.S 典型
非重复性:0.03%典型满量表
滞后:0.01% F.S 典型
可靠性: ±0.25 % F.S./年
互换性:<0.5 % F.S./年
耐久性:5千万个测试周期
环境特性:
温度:
储藏:-40/125℃(-40/257°F)
使用:-40/125℃(-40/257°F)
补偿:-40/125℃(-40/257°F)
湿度:0/100℃/RH,无凝结
功能特徽
有25个以上压力范围可以选择,从30psi到20,000psi,正负联程真空和压力范围同样适合30psi和真空到300psi和真空
过压(f.s) 保护 破损
750psi及以下 2×量程 1×量程
1500psi 2×量程 5×量程
3000psi 2×量程 5×量程
5000psi 1.5×量程 5×量程
7500psi 1.2×量程 5×量程
10,000psi 1.2×量程 2.4×量程
20,000psi 1.2×量程 2.4×量程
振动:随机振动20g超温(-40/125℃)
冲击:100g′s,11msec
坠落实验:1米内坠落水泥地面无影响
反应时间:小于2msec
位置影响:小于0.01% 满量程

高容量OEM经济型传感器,在-40/120℃有好的精度和性能。IP和100mvEMC抗辐射。



G2 是一款在压力测量控制应用过程中提供可靠性和一致性的产品。

工业和OEM运用

  • 工程机械

  • 建筑机械

  • 液压和气动

  • 高性能赛车

  • 铁路/运输

  • 农用机械

流程应用

  • 压缩机控制

  • HVAC/R

  • 液压系统

  • 过程自动化及控制

  • 液压和气动
