Ashcroft T2高性能压力传感器 Type T2 High Performance Pressure Transducer for General Industrial Applications Ashcroft Model T2 Pressure Transducer
Ashcroft® T2 型压力传感器拥有的特殊多晶硅薄膜传感元件能保证长时间稳定工作。传感元件是用光波焊接在不锈钢上面，从而保证高的过压能力和耐冲击性。通过和高性能的ASIC 电路合成，并结合现代数字补偿科技，T2 在过温时也能表现非同一般的能力。下图显示T2 传感器总误差TEB，总误差考虑了温度，非线性，迟滞和非重复性因素。Ashcroft T2 Pressure Transmitter is a high performance pressure transmitter for general industrial applications such as process automation, compressor control, hydraulic system monitoring and control, pump control, pneumatics, presses and general industrial applications。
特点：
● 0.25% 精度等级
● 量程从 30 psi 到 20,000 psi
● -40 到+125oC 的宽温度适应能力
● 可靠的多晶硅薄膜传感元件
● 精密的 ASIC 集成电路
● 全焊接制成
● 高EMI/RFI 等级
● 可灵活配置
● 电压或电流输出可选
● 电气接头可选
应用：
T2 是一种能够提供数字补偿压力传感器，适合大部分市场应用：
● 过程自动控制
● 压缩机控制
● 液压系统
● 发动机监控
● 泵控制
● 气动系统
● 制冷设备
● 压机
● 机床设备
● 其它一般工业应用
基本特性
参考温度 21oC ±1oC (72oF±2oF)
精度:
静态精度等级:±0.25%量程内(BFSL)包括非线
性，滞后性，非重复性，在参考温度范围内
温度影响:
-20 to 85oC <±1% 量程内 误差总和 (TEB)
-40 to -20oC <±1.5% 量程内 误差总和 (TEB)
85 to 125oC <±1% 量程内 误差总和 (TEB)
误差总和包括非线性，滞后性，非重复性和量程
误差，其它高精度要求请咨询工厂
稳定性: < ±0.25% span/year
耐久性: 5千万个测试周期
环境特性
温度：
补偿：-40 to 125oC (-40 to 257oF)
使用：-40 to 125oC (-40 to 257oF)
存储：-40 to 125oC (-40 to 257oF)
湿度：0 to 100% 相对湿度，无影响
功能特性
25种量程选择：
量程从30 psi 到20,000 psi，复合量程(真空&压
力)也可选择，见后面“选型”一栏
量程 (F.S.)： 过压 破损压力
750 及以下 2×量程 10×量程
1500 psi 2×量程 5×量程
3000 psi 2×量程 5×量程
5000 psi 1.5×量程 5×量程
7500 psi 1.2×量程 5×量程
10,000 psi 1.2×量程 2.4×量程
20,000 psi 1.2×量程 2.4×量程
振动：随机振动(20g)在过温(-40℃ to 125℃)
时。超过标准MIL. STD.要求。
冲击：100gs，6 ms
跌落试验：3方向；1米高；水泥地
响应时间：<1 msec
热启动时间：< 500 msec
安装位置影响：< ±0.01% 量程内
电气特性
输出信号选择：
电压输出 电源 供电电流
0.5-4.5 Vdc,3 线 5Vdc ±0.5 Vdc 3.5mA
0-5 Vdc, 3 线 9-36 Vdc 5mA
0-10 Vdc, 3 线 14-36 Vdc 5mA
1-5 Vdc, 3 线 9-36 Vdc 4mA
1-6 Vdc, 3 线 9-36 Vdc 4mA
电流输出
4-20mA， 2 线 9-36 Vdc
反向极性和错接保护：是
绝缘衰减电压：100 Vac
绝缘阻抗：>100兆欧 @100 Vdc
CE 认证：根据 EN 61326:1997+ A1:1998 + A2: 2001,
Annex A (Heavy Industrial)
机械特性:
过程接口材质：304 不锈钢
薄膜材质：17-4PH 不锈钢
外壳材料：20% 玻璃增强型尼龙阻燃等级UL94 V1
过程接口（外螺纹）：
1/8 NPT，1/4 BSP，1/4 NPT，
G1/4 B，7/16-20 UNF-2A
其它接口请咨询工厂
防护等级：NEMA 4X；IP65

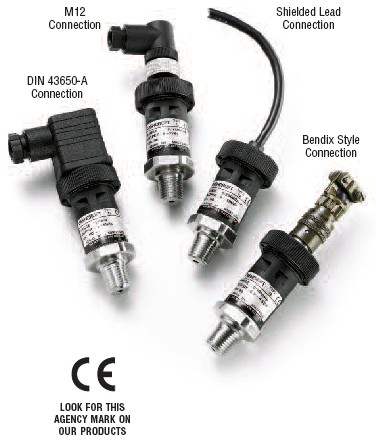

电气接线端子
● 屏蔽线缆：3英尺屏蔽线，PVC 外套，24AWG
● DIN 43 650-A
● Bendix 4 针，PTO 2A-8-4P或近似
● M12×1，4针
| 精度等级 |
| 总的误差包含非线性、滞后、非重复性误差±0.25% F.S |
|
| 温度/环境特性 |
| 储藏：-40～125℃（-40～257°F ） |
| 使用：-40～125℃（-40～257°F ） |
| 补偿：-40/～125℃（-40～257°F ） |
| 总的误差包含非线性、滞后、非重复性和温度误差 |
|
| ±1% F.S.-20～85℃（-4～185°F ） |
| ±1.5% F.S.-40～20℃（-40～-4°F ） |
| 和85/125℃（185/257°F） |
| 湿度：0/100%RH,无凝结 |
| 可靠性：±0.25% F.S ./年 |
| 耐久性： |
| 5千万个测试周期 |
| 接液材质： |
| 17-4PH不锈钢膜片，316不锈钢 |
| 压力接口 |
| 输出 |
| 4-20MA,0-5vdc,0-10vdc,1-5vdc,1-6vdc,0.5-4.5vdc |
|
| 功能特性 |
| 压力范围（F.S）：30-20.000psi |
| 联程至300psi g |
| 过压 |
| 试验过压--3x满量程 |
| 破损过压--10x满量程 |
| 振动：随机振动20g 超温（-40/～125℃） |
| 冲击：100g，6Ms |
| 坠落实验：1m坠落水泥地面无影响 |
| 反应时间：＜1ms |
| 认证：CE符合EN61326:1997+A2:2001 |
| Anne x A（重工业） |
采用ASHCORFT的多晶硅薄膜作为测量元件，为满足工业需要而设计的坚固耐用的压力传感器。提供电压与电流的输出，多种符合国际校准的压力接口和电气接口，在-40～257°F 拥有很好的精度和性能。
|
