OPW 8000系列 DSF 双分体法兰旋转接头
OPW 8000 Series Endura Split Flange Swivels
OPW工程系统公司生产的旋转接头广泛应用于化工、石油、石化、炼油、采矿、蒸馏、酿造、油墨、涂料工业,以及农业灌溉和施肥。设计、工厂和维护工程师会在软管管道、灌装臂、软管盘、下水道疏通设备和污水处理设备以及各种工艺机械中使用OPW旋转接头。他们也会在机床冷却液输送、桶料灌装以及各种近距离液体和干散货输送用途中使用。 OPW工程系统公司生产的Endura双分体法兰(DSF)旋转接头代表了旋转件技术的新成果。该系列产品专为传输液化石油气、酸类、溶剂、石化制品及其它有毒流体等危害物料而设计的,Endura为本行业旋转构件的高性能和低成本设立了标准。
多功能性是OPW工程系统公司旋转接头的关键,这使在负压或真空条件下使用刚性金属管进行液体和干散货装卸成为可能,并解除了繁重操作和笨重软管所带来的困境或危险。
60多年来,OPW工程系统公司为一些具挑战性的液体处理应用提供了创新性的解决方案。我们引以为傲的是可以为您提供定制设计和制造的旋转接头,以满足您的专业需求。工程师们会与您一起工作,满足您使用需求的。
OPW公司的设计工作在先进的CAD系统支持下,可以更快、更准确满足客户的技术要求。OPW旋转接头经久耐用、质量可靠、便于操作和维护。可选择的材质包括不锈钢、铸钢、结构钢、球墨铸铁、铝和铜,可以满足客户严苛的规格需求。专业规格有分体法兰型、夹套型、内衬型和镀膜型。
OPW Endura 8000系列双体法兰旋转接头 OPW 8000系列 Endura双分体法兰旋转接头:
OPW工程系统公司生产的Endura™双分体法兰(DSF)旋转接头代表了旋转件技术的新成果。该系列产品专为传输液化石油气、酸类、溶剂、石化制品及其它有毒流体等危害物料而设计的,Endura™为本行业旋转构件的高性能和低成本设立了行业标准。
- 标准尺寸:2 in.、3 in.、 4in
- 标准材质:碳钢、不锈钢
- 标准密封:Buna-N,、Fluorocarbon、PTFE, EPDM、Neoprene
- 端部连接:FNPT、 150/300 ANSI 法兰、对接焊
- 旋转接头技术
- 专为化工/工业灌装臂应用设计
- 可提供2"、3" 和4"口径规格和多种材质包括碳钢、全不锈钢等
- 500磅压力等级
The Endura Dual Split Flange (DSF) swivel joint from OPW Engineered Systems represents the best in swivel technology. Specifically designed for the transfer of hazardous materials such as acids, solvents, petrochemicals and other toxic fluids, Endura sets the standard in Loading Arm Swivel performance.
- 标准尺寸:2 in.、3 in.、 4in
- 标准材质:碳钢、不锈钢
- 标准密封:Buna-N,、Fluorocarbon、PTFE, EPDM、Neoprene
- 端部连接:FNPT、 150/300 ANSI 法兰、对接焊
OPW 8000 Series Endura Split Flange Swivels_中文PDF
OPW Swivel Joints Catalog__英文PDF

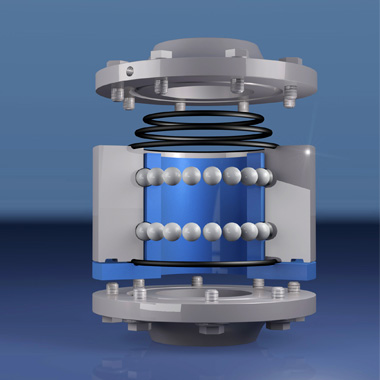

装卸臂使用旋转接头
更耐用
冗余密封保护
维护更容易
无需拆卸滚珠即可更换密封圈
可更换的轴承系统
泄漏监测
2”、3” 、4”
不锈钢、碳钢和铝合金可选
8000 Series Seal Kits
Size
|
Buna |
Fluorocarbon |
PTFE/Silicone |
EPDM |
Kalrez? |
2” |
8400RK-0201 |
8400RK-0202 |
8400RK-0203 |
8400RK-0204 |
8400RK-0209 |
3” |
8400RK-0301 |
8400RK-0302 |
8400RK-0303 |
8400RK-0304 |
8400RK-0309 |
4”
|
8400RK-0401 |
8400RK-0402 |
8400RK-0403 |
8400RK-0404 |
8400RK-0409 |
All Endura DSF Seal Kits include (2) Main seals, (1) Back-up seal and (3) PTFE encapsulated Fluorocarbon environmental seals. Also included are required seal spacers and hardware. 所有EnduraTM DSF密封件工具包括主密封圈(2个)、备用密封圈(1个)和PTFE封装氟橡胶密封圈(3个)。也可以按照要求包含密封垫片和其它五金构件。
|
