>>OPW流体输送产品分类













































OPW’s ISO-Ring 仪表隔离环 _隔圈和计量表
OPW ISO-Ring Gauge Isolation Ring

OPW获专利的仪表隔离环,所谓的ISO环设计为在工艺流程中将固体与仪表和压力开关隔离,确保精确的压力读数。为什么是ISO-Ring环堵塞或污染通常与有粘性液体的隔膜密封件有关,从而导致错误的压力读数。对于OPW ISO环不是问题。ISO环使用专门设计的嵌装灵活内圆筒,而后干净的捕获液体。处理液通过管道时,通过挠性圆筒对捕获液体施加压力。OPW工程系统公司取得专利权的仪表隔离环,即ISO-环,其设计为在工艺流程中将仪表或压力接头与固体分开保证精确的压力读数。


Isolation Rings & Gauge Isolators__PDF资料下载

在粘性流体中应用的隔膜密封件常常出现的诸如堵塞或污塞等问题将导致压力读数出错。而OPW ISO-Ring却不会出现这样的问题。

利用特殊设计的嵌入弹性内筒,筒内为清洁流体。当工艺流体流经管道时,其通过柔性圆筒向内部流体施压。通过仪表或接头对压力进行监控,监控过程与工艺流程完全独立。与隔离密封件不同的是,非堵塞性仪表隔离环可保证可靠的压力额定值。


ISO-Ring工作原理:

隔离环仪表直接与填充液接触即可,不用直接与过程流介接触,从而堵塞或污染问题都不会发生。Iso-Ring有一层柔性内部衬垫,衬垫的后面才是填充的液体。当过程流量流过管道时产生压力,压力由填充液体产生,然后由仪表感应元件监测。 360-度的灵活气缸意味着没有堵塞,从而确保精度和可靠的压力读数。标准的内置螺纹针阀允许在不关闭过程流介的情况下移动压力仪表校验,修理或更换。

由于能适应多种过程条件和应用,Ashcroft Iso-Ring 能够被用来保护如压力表,开关,变送器,记录仪和传感器。这种 Iso-Ring适合客户供应的如蝶阀一样的管道法兰,可用的管道直径从2" 到 20" 。在ASME 限制的150 和300等级范围内能够被用在任何压力下,甚至在大多数真空条件下也能应用。



通过仪表或开关监控压力,该压力与工艺流程完全隔绝。

- 确保工艺流程流畅和连续
- 不出现障碍!
- 更换传统的隔膜密封件,有出现障碍的倾向

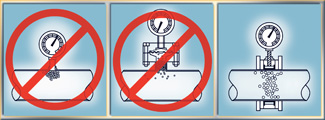

为什么是ISO环


接 隔膜密封 ISO环





Isolation Rings & Gauge Isolators
ISO-Ring Gauge Isolation Ring

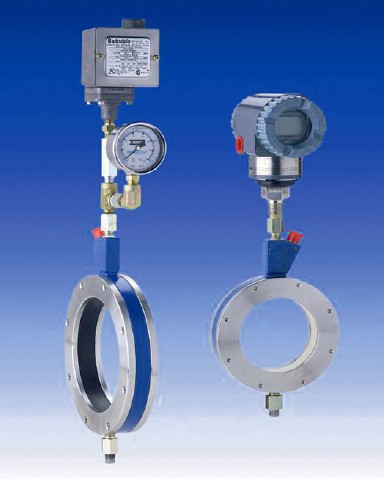

ISO环(仪表隔离环)

Installed in-between flanges
From 1” to 20” sizes
Iso-Spool小直径管道的ISO线轴
Threaded or Flanged versions
From 1” to 4” sizes
NPT threaded and flanged models available
OPW隔圈和计量表

Isolation Rings & Gauge


OPW ISO-Ring仪表隔离环特点和优势:

- 仪表(或接头)仅与内部清洁流体接触,从不直接与工艺流体接触。
- 在工艺流程中,将仪表(或接头)与固体隔离,会使得读数更准确。
- 可将仪表(或接头)拆除,进行校准、维修或更换,而无须中断工艺流程。
- 独特的柔性圆筒可防止堵塞,这意味着压力读数即可靠又准确。
- 整体设计可消除意外破损。
- 可适应各种各样的工艺条件和应用。
- 不会阻塞(隔膜密封件并不是这样)。
