FISHER费希尔调压器

Fisher调压器和流量控制产品的行业标准。

调压器选型所应考虑的因素

调压器的流通能力取决于介质工况，即在某一给定的设定点，入口压力和压降，对应一个流量值。流通能力与调压器阀体尺寸，阀芯大小及弹簧的选择有关。正确选择调压器应考虑下列因素：
- 最大和最小入口压力
- 最大需求流量
- 介质
- 温度- 允许精度和压降

在调压器选型计算时，最小入口压力和最大流量是非常重要的因素。即使在入口压力较低时，调压器也一定能够通过所需的流量。通常，如果有几种阀体尺寸可满足流量要求，那么选择最小直径的阀芯。这样可以提高出口压力的稳定性，并减少关闭时的不稳定。如果两个或更多的弹簧能满足压力调节范围的要求，建议选择压力范围较低的弹簧，以获得较高的精度。调压器阀体尺寸一般介于工艺管道尺寸和管道的一半尺寸之间。在满足流量要求时，选择的阀体和阀芯，可使调压器工作稳定。当流量减少到零时，绝大多数软密封阀座调压器能够维持较好的关闭力。选择调压器不仅要考虑价格，还要考虑流量，精度，稳定性，以及反应速度等一系列因素。

调压器 燃气

- 快速响应
- 大容量
- 灵活
- 精确控制
- 简易维修
- 安全操作

绝大多数费希尔品牌的调压器都能用于燃气 调压。从天然气诞生开始，费希尔在调压器 设计，开发和生产方面始终处于绝对领先地位。费希尔品牌的燃气调压器可以满足任何商业和工业燃气调压需求，并提供优质服务。

产品分类

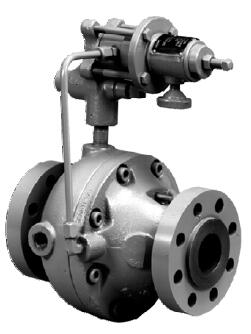

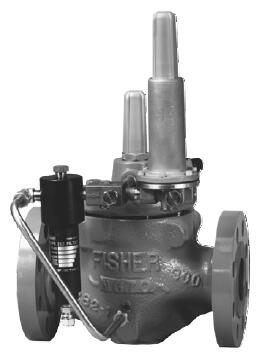

减 压 310A 连接尺寸NPS 1, 2, 3, 4, 和4 x 6 调压范围0.69到48.3 bar / 10到700 psig 最大入口压力103 bar / 1500 psig 最大流通能力567,356 Nm3/h / 21,170,000 SCFH 操作方式指挥器作用式 阀体材料WCC钢 产品样本号71.2:310A 指挥器式310A型高压调压器通常用于以大容量，反应快速和精确控制为要求的工 况。典型的应用包括涡轮启动和电厂燃料供应。	减 压 EZR 连接尺寸NPS 1, 1-1/4 x 1, 2 x 1, 2, 3, 4, 6, 和8 调压范围15 mbar 到69.0 bar / 6 inches w.c. 到1000 psig 最大入口压力103 bar / 1500 psig 最大流通能力700,498 Nm3/h / 26,138,000 SCFH 操作方式指挥器作用式 阀体材料铸铁和 WCC 或 LCC 钢 产品样本号71.2:EZR EZR型指挥器式减压调压器适用于天然气输送及分配系统以及工业/商业应用工 况。EZR可实现平稳，安静的运行和严密的关断。
减 压 Y600A系列 连接尺寸NPS 3/4 和 1 调压范围10 mbar 到0.48 bar / 4 inches w.c. 到7 psig 最大入口压力10.3 bar / 150 psig 最大流通能力178 Nm3/h / 6660 SCFH 然气 操作方式直接作用式 阀体材料铸铁 产品样本号71.1:Y600A Y600系列直接作用式，弹簧加载调压器可为多种民用，商用及工业应用提供经济 的压力控制。大尺寸的阀膜面积可在低压情况下提供更精确的控制，同时，皮托 管也可以产生放大压降效果，有助于提供更大流通能力。	减 压 1098-EGR 连接尺寸NPS 1, 2, 3, 4, 6, 8 x 6, 和12 x 6 调压范围10 mbar 到20.7 bar / 4 inches w.c. 到300 psig 最大入口压力27.6巴 / 400 psig 最大流通能力303,671 Nm3/h / 11,331,000 SCFH 操作方式指挥器作用式 阀体材料铸铁，钢，和 不锈钢 产品样本号71.2:1098-EGR 高精度，反应快速，大容量的1098系列调压器适用于低压压降系统。典型应用包 括：天然气分配系统，工业锅炉，熔炉以及其它需要大流量的工业/商业应用的燃 气供应。

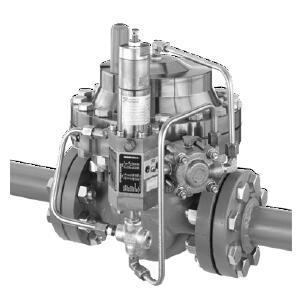

减 压 99 连接尺寸NPS 2 调压范围5 mbar 到6.9 bar / 2 inches w.c. 到100 psig 最大入口压力69.0 bar / 1000 psig 最大流通能力7102 Nm3/h / 265,000 SCFH 操作方式指挥器作用式 阀体材料铸铁 和 钢 产品样本号71.2:99 99系列适用于以精确的压力控制和快速反应为要求的系统。典型的应用包括工业 锅炉，燃气发电机，熔炉，工业燃烧器和干燥器的燃料供应。	减 压 EZH and EZHSO系列 连接尺寸NPS 1, 2, 3, 和4 调压范围1到80.0 bar / 14.5到1160 psig 最大入口压力102 bar / 1500 psig 最大流通能力370,724 Nm3/h / 13,833,000 SCFH 操作方式指挥器作用式 阀体材料钢 产品样本号71.2:EZH and EZHSO EZH型调压器是高精度的指挥器式，压力平衡，软座调压器，适用于大流量分配系 统和电厂燃料供气。可实现平顺，可靠的运行，严密的关断和长寿命工作。
减 压 133系列 连接尺寸NPS 2 调压范围5 mbar 到4.1巴 / 2 inches w.c. 到60 psig 最大入口压力10.3巴 / 150 psig 最大流通能力4.56 Nm3/h / 170,000 SCFH 操作方式直接作用式 阀体材料铸铁 和 钢 产品样本号71.1:133 133系列是一款大容量，反应快速的调压器，适用于快开锅炉。其平衡阀内件 使其能够在进口压力变化的条件下提供精确的气压控制从而实现燃烧效率更大化。	推荐采用最小阀芯直径且能满足流量的阀芯。 - 调压器阀体尺寸不应超过管路尺寸。通常情况下，调 压器阀体尺寸可比管路尺寸小一号。 - 不要选择过大的调压器。选取最小阀芯尺寸的或能工 作的最小的调压器。在选型计算时应切记，大多数不 减小阀芯尺寸的限流阀内件，不会有助于改善小流量 控制。 - 大多数软密封调压器可以将压力保持在合理的压力范 围内，甚至是零流量的情况下。因此，选用于高流量 的调压器通常会有一个可调比参数，用以满足循环停 止时指挥器低载荷运行。 - 对于指挥器作用式调压器的选型，可参考流通系数 Cg。对于直接作用式调压器的选型，应使用流量表和 流量图计算可用流通能力。
