FISHER费希尔调压器

Fisher调压器和流量控制产品的行业标准。

直接作用式调压器适用于工业，公共设施燃气供应,仪表供气及各种气体供应，锅炉燃气供应，液体压力控制，蒸汽系统及储罐氮封系统。直接作用式调压器的优点是设计，结构以及操作简单。直接作用式调压器适用于稳压精度为10%到20%的系统，因此，为在压降较小时获得大流量，必须选用另一类型的调压器。

指挥器作用式调压器
适用于出口压力变化范围小于设定压力10%的系统中。除了与直接作用式调压器应用相同特点，它还能满足更大流量和更高精度的要求。此类型的调压器与直接作用式调压器完成相同的工作。但它不是依赖弹簧力打开主阀，而是通过指挥器提供负载压力作用于调压器器阀膜上来打开主阀。指挥器 (亦称先导阀) 将下游较小的压力变化放大并作为负载压力作用于调压器上。正是这种放大作用保证了指挥器作用式调压器能精确控制压力。几乎所有的指挥器作用式调压器都有下游的外部引压管。

调压器选型所应考虑的因素

调压器的流通能力取决于介质工况，即在某一给定的设定点，入口压力和压降，对应一个流量值。流通能力与调压器阀体尺寸，阀芯大小及弹簧的选择有关。正确选择调压器应考虑下列因素：
- 最大和最小入口压力
- 最大需求流量
- 介质
- 温度
- 允许精度和压降

在调压器选型计算时，最小入口压力和最大流量是非常重要的因素。即使在入口压力较低时，调压器也一定能够通过所需的流量。通常，如果有几种阀体尺寸可满足流量要求，那么选择最小直径的阀芯。这样可以提高出口压力的稳定性，并减少关闭时的不稳定。如果两个或更多的弹簧能满足压力调节范围的要求，建议选择压力范围较低的弹簧，以获得较高的精度。调压器阀体尺寸一般介于工艺管道尺寸和管道的一半尺寸之间。在满足流量要求时，选择小的阀体和阀芯，可使调压器工作稳定。当流量减少到零时，绝大多数软密封阀座调压器能够维持较好的关闭力。选择调压器不仅要考虑价格，还要考虑流量，精度，稳定性，以及反应速度等一系列因素。

Fisher调压器产品分类：

调压器/空气

MR95系列 减 压 连接尺寸 NPS 1/4, 1/2, 3/4, 1, 1-1/2, 和2 调压范围 0.14到27.6 bar / 2到400 psig 最大入口压力 68.9 bar / 1000 psig 最大流通能力 13,668 Nm3/h / 510,000 SCFH 操作方式 直接作用式 阀体材料 铸铁，钢，不锈钢，Hastelloy C， 和 Monel 产品样本号71.1:MR95 结构紧凑，应用广泛，大容量的MR95系列直接作用式调压器可用于解决苛刻的压 力控制应用问题。典型的应用包括大型执行机构仪表供气，测试装置和气体供应。 还可选配用于压差控制，高温，高压工况。	MR98系列 泄压/背压 连接尺寸NPS 1/4, 1/2, 3/4, 1, 1-1/2, 和2 调压范围0.14到25.9 bar / 2到375 psig 最大入口压力27.6 bar / 400 psig 最大流通能力5510 Nm3/h / 206,000 SCFH 操作方式直接作用式 阀体材料 铸铁，钢，不锈钢，Monel， 和 Hastelloy C 产品样本号71.4:MR98 MR98系列可广泛应用于腐蚀气体和低温气体等过程气体的背压/泄压工况。具有 远程控制管路，压差控制，高压结构可供选择。

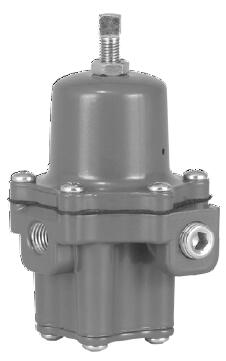

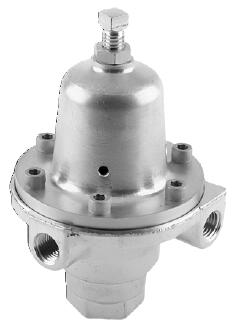

67C系列减压 连接尺寸NPS 1/4 调压范围0到10.3 bar / 0到150 psig 最大入口压力27.6 bar / 400 psig 最大流通能力117 Nm3/h / 4350 SCFH 操作方式直接作用式 阀体材料铝 和 不锈钢 产品样本号71.1:67C 67系列是为如今数字式阀门控制器VC使用设计的一种结构紧凑，高精度的仪表空气 调压器，可配备5或40微米的过滤器来保护仪表。它的智能排放和防漏设计能减少 供气损耗从而提高系统的可靠性。其他可选还包括出口压力表，低温结构和面板安 装结构。	1301系列 连接尺寸NPS 1/4 调压范围0.69到34.5 bar / 10到500 psig 最大入口压力414 bar / 6000 psig 最大流通能力121 Nm3/h / 4500 SCFH 操作方式直接作用式 阀体材料黄铜 和 不锈钢 产品样本号71.1:1301 1301系列是一种高压调压器，用于给仪表供气。它配有压力表接口，并可选配压 力表。

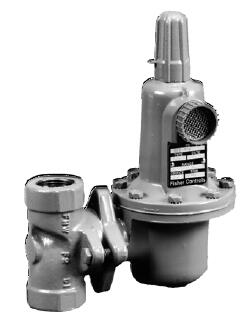

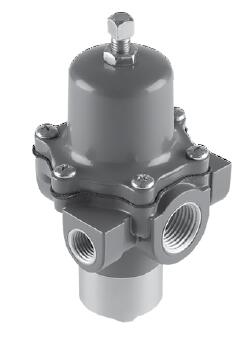

627系列 连接尺寸NPS 3/4, 1, 和2 调压范围0.34到34.5 bar / 5到500 psig 最大入口压力138 bar / 2000 psig 最大流通能力4342 Nm3/h / 162,000 SCFH 操作方式直接作用式 阀体材料球墨铸铁，钢，和 不锈钢 产品样本号71.1:627 627系列为直接作用式调压器，可用于低压和高压系统。典型的空气应用工况包括 向仪表管线提供空气。	67D系列 连接尺寸NPS 1/2 调压范围0到10.3 bar / 0到150 psig 最大入口压力27.6 bar / 400 psig 最大流通能力560 Nm3/h / 20,900 SCFH 操作方式直接作用式 阀体材料铝 和 不锈钢 产品样本号71.1:67D 67D系列可在广泛的应用工况中提供经济且精确的压力控制。该系列调压器适合 于需要大容量空气的大型阀门控制执行机构和回转阀门执行机构。
63EG系列 连接尺寸NPS 1, 2, 3, 4, 6, 和8 x 6 调压范围0.69到27.6 bar / 10到400 psig 最大入口压力27.6 bar / 400 psig 最大流通能力235,706 Nm3/h / 8,795,000 SCFH 操作方式指挥器作用式 阀体材料铸铁，钢，和 不锈钢 产品样本号71.4:63EG 63EG系列是结构紧凑，响应快速，精度高的背压/泄压阀，适用于气体或液体应 用工况。阀门维护简便，并可提供降噪功能阀内件。	在化学工业，石化行业中，以空气， 天然气和惰性气体为气源的气动仪表已被大 量采用。艾默生过程控制具有卓越的工程和 生产能力，一流的设计能力，为过程控制仪 表及系统提供的调压器性能优良又可靠，是 严酷工况下使用的性价比优的产品。
