ABB Elastimold新一代10KV电缆终端及中间接头产品全新登场
Elastimold 是美国电力专业公司Thomas & Betts公司下属的六大品牌之一的“ELASTIMOLD”品牌中国区授权代理商，代理Elastimold的110kV交联电缆中间接头、35kV及以下地下电网负荷真空开关( MVS )、真空断路器( MVI )、熔断器( FLR / MCLF / MCAN )、肘型避雷器( ESA / PSA / BSA )、电缆插拔头（又称可分离式接头，常用的包括K465和K655的T型头，156和166的肘型头，650ETP转接头，以及灵活多样的三通、四通中间接头，母排，套管等等）。通过这些全屏蔽的（可触摸的），完全防水的，EPDM橡胶预制的模块化产品可以组成完整的地埋式的地下配网回路，保证电网的安全可靠地长期运行。目前Elastimold中压（10kV等级）插拔式/可分离式带负载或不带负载的电缆附件已经广泛用于施耐德、ABB，西门子等厂家的环网柜以及美式箱变的配套。
Elastimold 新一代10kV 冷缩式电缆终端
最高工作电压 Um 可达17.5kV
Elastimold被公认为世界预制式电缆附件生产商。我们提供橡胶模制（EPDM）分离式连接器完整生产线，用于地下配电系统，拟供200amp和600amp的系统使用，电压范围从5KV到35KV。另外，对于次级地下连接器而言，涵盖所有的600V要求 - 变压器螺柱连接器，基座连接器，潜水连接器，接头，工具包和配件，测试和坚定结果符合ANSIC119.1和ANSI C119.4要求。 Elastimold MOV避雷器为全屏蔽类型，为地下配电系统的变压器、电缆，设备和部件提供保护。Elastimold拥有多样的地下配电开关，紧凑，可触摸，防水。
Elastimold 新一代冷缩电缆终端专为中国客户开发设计，在结合上一代产品出色的扩张能力、绝缘性能以及应力控制的基础上，继续完善以满足本地客户在附件以及安装习惯上的要求。新一代的冷缩产品更加符合本地客户的需求。
ABB低压在华推出全新Elastimold 10KV三芯电缆终端及中间接头，新系列可全面满足行业内常见的单芯及三芯等不同应用需求，适用于电力、电建、市政、交通、工业等行业。
ABB Elastimold电缆终端采用优质硅橡胶材料和冷缩技术，安装简便，备有单芯及三芯均可选，用于10KV电缆的端接及配电柜进出线。

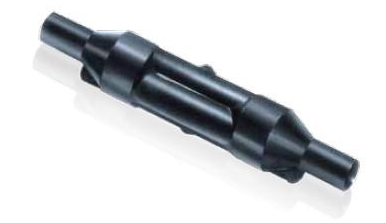

ABB Elastimold电缆中间接头采用三芯预制式结构，一对一电缆规格设计，和电缆贴合更紧密，EPDM材料性能更优，用于10KV电缆的扩展及修复施工。
主要技术规范
IEC 60502-1
GB 12706.4
ANSI/IEEE48
适用广泛：覆盖25到630mm2的全部电缆截面范围。
ABB Elastimold 10KV冷缩式电缆终端
3CR2IT15J1A
3CR2IT15J1B
3CR2IT15J2S
3CR2IT15J4A
3CR2IT15J4B
3CR2T15J1A
3CR2T15J1B
3CR2T15J2S
3CR2T15J4A
3CR2T15J4B
R2IT15M1
R2IT15M2
R2IT15M4
R2T15M1
R2T15M2
R2T15M4
Elastimold连接器
Elastimold 品牌及产品介绍：
Elastimold 新一代10kV 冷缩式电缆终端最高工作电压 Um 可达17.5kV
主要技术规范
IEC 60502-1
GB 12706.4
ANSI/IEEE 48
产品概述（户内及户外终端）
冷缩型电缆终端是一种安装及其简便的中压电缆连接产品，可广泛的用于户内及户外电力系统内。
采用高介电常数应力控制，和终端本体一体化的设计，有效的降低了电缆表面的电应力，且绝缘性能出众。
产品特点
- 性能优越
采用高性能硅橡胶材料，抗电痕及耐腐蚀性极强，绝缘性能优异，
抗紫外线老化，适用寿命长；
硅橡胶弹性材料可以紧密贴附电缆本体，和电缆同“呼吸”；
高介电常数应力控制，显著的降低电缆表面的电气应力。
- 安装便利
采用Elastimold 独有的冷缩技术，安装时无需特殊培训，无需工具，无需动火；
每套电缆终端独立包装，均配有安装指导说明。
- 适用广泛
覆盖25 到630 mm2 的全部电缆截面范围。
产品选型表 10kV 冷缩式电缆终端
产品名称
Product Name
规格型号
Type
适用电缆截面mm2
Cable Size
10kV 三芯户内终端
10kV Three-Core Indoor
Termination
3CR2IT15J1A 25~50
3CR2IT15J1B 70~120
3CR2IT15J2S 150~240
3CR2IT15J4A 300~400
3CR2IT15J4B 500~630
10kV 三芯户外终端
10kV Three-Core Outdoor
Termination
3CR2T15J1A 25~50
3CR2T15J1B 70~120
3CR2T15J2S 150~240
3CR2T15J4A 300~400
3CR2T15J4B 500~630
10kV 单芯户内终端
10kV Single-Core Indoor
Termination
R2IT15M1 25~120
R2IT15M2 150~240
R2IT15M4 300~630
10kV 单芯户外终端
10kV Single-Core Indoor
Termination
R2T15M1 25~120
R2T15M2 150~240
R2T15M4 300~630
|
