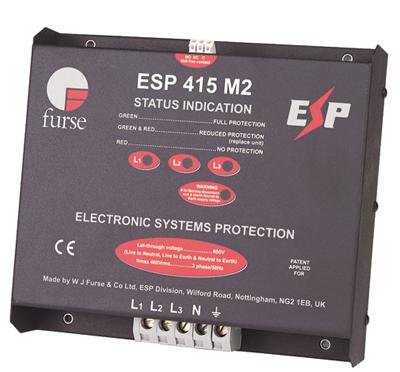

Furse三相电源避雷器ESP 415 M2, ESP 415 M4 , Furse ESP M2/M4 Series



产品名称:三相电源避雷器ESP 415 M2,ESP 415 M4
产品型号:ESP 415 M2,ESP 415 M4
出品厂家:英国FURSE防雷器

规格
ESP 415M2
ESP 415M4
额定电压(RMS): 415V 415V
工作电压(RMS): 346-484V 346-484V
频率范围: 40-60Hz 40-60Hz
电源额定电流: 直接连接至电源 通过串联熔丝连接至电源 ≤200A >200A ≤200A >200A
对地漏电流: <250uA <250uA
显示器线路电流: <10mA <10mA
电气连接: 螺旋接线端 螺旋接线端
-额定电流: 1A 1A
-额定电压(RMS): 250V 250V
瞬时规格 ESP 415M2 ESP 415M4
6KV 1.2/50us开路电压: 590V 570V
4KV 1.2/50us开路电压: 560V 540V
2KV 1.2/50us开路电压: 510V 480V
5KV 8/20us满足标准NFC61-740: 670V 650V
2.5KV 8/20us满足标准BS EN 60099-1:1994: 580V 560V
6KV 0.5us100KHz驻波,500A满足标准IEEEC62.41-19922环境类别B3 AS1768-1991附录B,类别B: 490V 460V
最大冲击电流3-整个接地装置: 240KA 480KA



1 、残压低:在 8/20US 波形、 3KA 冲击电流测试,残压低于 700v 。
2 、全保护模式,具有相对中、相对地、中对地全方位保护。
3 、设计寿命长,可达 20 年,高级的失效前告警,环境温度范围宽,具有正常才华故障显示,适合各种环境使用,便于维护。
4 、工作电压宽,最高可达 562V ,特别适合电网不稳定的现状。
5 、创造性的 Sovtrip 多重热切除技术,预见到了未来行业标准的要求,使有缺陷或异常的电源安全断开。

说明:
1 、适用情况是,客户需要的额定最大冲击电子流远大于可能出现的最坏情况( BS6651 , IEEEC62.41 )
2 、适于三相电源( 346-484V )
3 、对于最大冲击电流为 240KA (整个装置),使用 ESP 415M2
4 、对于最大冲击电流为 480KA (整个装置),使用 ESP 415M 4

应用:
在电源低压配电板处使用这些装置,以起特高冲击电流保护作用。通常用于保护计算机、通讯设备和控制设备。

性能和优点:
1 、特高电大冲击电流 240KA (整个装置),使用 ESP 415M2 ; 480KA (整个装置),使用 ESP 415M 4 。
2 、在所有导体之间的极低的允通电压(相对中、相对地和中对地)。
3 、在雷电频发环境下的反复保护,其预期寿命是 20 年。
4 、创造性的 Sovtrip 多重热断开技术,预见到了管理当局今后的标准要求,可以把有故障或者出现异常的电源断开(不以保护性能受损为代价)。
5 、保护状态的三路目视指示。
6 、高级的失效前警告,所以您不会得不到保护。
7 、远端指示设施可以将失效前的警告连接到建筑物管理系统,以蜂鸣声或者指示灯的形式体现。
8 、转换有源无伏特触点使得保护器可用于警告相位丢失的情况(即断电、熔丝烧断等等)。
9 、独特的闪烁报警方式,可指示潜在致使的中对地电源故障(因不正确接地、布线差错或者不平衡条件造成的)。
10 、坚固的钢盒。
11 、简单的并联方式。
12 、保护器基座使得金属面板所连接的接地电感特别低。
13 、方便的安装孔便于水平安装。
14 、外形紧凑,适于安装在配电板上。
15 、无需维护。

安装:
在配电板上并联安装,既可安装在入局隔离器的负荷侧,也可安装在与入局电源最近的出局处。
相线、中线及地线相接的连接引线应尽量短。相线 / 带电连接引线应该装上高断裂能力( HRC )熔丝、开关熔丝、 MCCB 或者 C 型 MCB 。
