Joslyn电弧炉开关

Transmaster® VBT 电弧炉开关__使用长寿命的电弧炉开关产品!

Joslyn Hi-Voltage® Transmaster® 电弧炉开关
- 使用寿命长,即便在苛刻条件下也能够进行10万次免维护操作
- 无需油或气体进行灭弧或绝缘
- 无可见或危险电弧、无热排气或电离气体散布,使用非常安全
- 可根据高电势耐压试验快速确定真空开关的状态
- 轻质模块化设计,无需专门基座或昂贵支撑
- 可拆卸熔断器提供了优良的防护性能
- 真空触点可在任意功率因数下承受极度超载和系统短路
- 提供有八个重型辅助触点用于远程指示、控制以及与其它电炉功能和设备联锁
- 电容器放电电路跳闸开关在失去控制电压后开启
- 如任一机构未在规定时间内关闭则电路跳闸开关开启


38kV 600-Amp Transmaster开关

电炉运行需要恒温控制下的大功率电源。Transmaster® 开关非常坚固,可承受该类负载。Joslyn Hi-Voltage®VBT和VBU-T开关一样可用于所有功率因数并可用于15kV到230kV的系统电压。如果主断路器被用做变压器励磁、加载和二次故障电流控制的开关设备,将使断路器每天开关超过100次。甚至耐用的断路器也因为磨损而需经常维护,这导致了昂贵的运营成本。Joslyn Hi-Voltage VBT和VBU-T开关

Joslyn Hi-Voltage® 工程师通过与电路制造商紧密合作,开发出Transmaster® 电弧炉开关。该产品是一款电炉用重型真空开关,可以实现免维护的电炉切换。

自1962年起,Transmaster® 电弧炉开关共安装超过3500例。现场应用证明,该产品工作性能和可靠性极高。

使用带Vacstat®真空开关监视器的Transmaster® VBT开关时,一旦真空度下降,监视器将在第一时间发出警报!

- 开关有蓄能且处于工作状态时对真空开关的状态进行连续监控- 消除了进行例行离线真空开关检查的需要,减少了操作和维护成本
- 如果检测到真空度下降,将闭锁开关操作,保护设备和工作人员的安全
- 提供真空开关状态的本地和远程指示,使得操作和维修人员在真空度下降时即刻采取纠正措施
- SCADA通知

Joslyn Hi-Voltage® Vacstat® 真空度监测提供真空开关实时状态监控。如果真空度下降,这款简单的设备将在第一时间通过Transmaster® VBT开关上的可视指示器以及开关控制器上的接点发出通知。一旦Vacstat®真空度监测检测到真空度下降,在开关修复前,所有开关操作都将被阻止。

Vacstat® 真空度监测的工作原理:

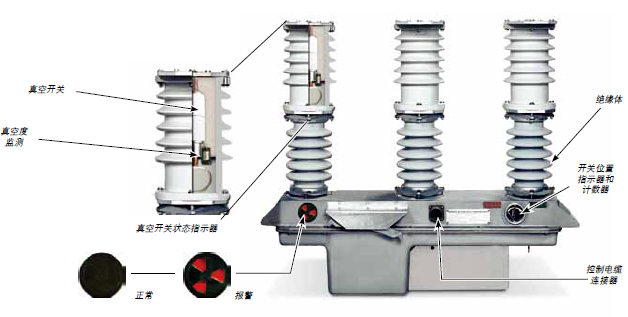

Vacstat® 传感器安装于Transmaster® VBT开关的真空开关上。 Vacstat?传感器安装于VerSaVac® 电容开关的真空开关上,对断路器的真空水平持续监控。 电容开关安装完毕后,传感器会发出一个沿一对光缆传输的光信号,此信号将传输至开关低压部分的控制板。只要保持真空态,光纤信号就具有一个畅通的传输路径,Vacstat®指示器则维持在正常(不报警)状态。

如果真空度下降,传感器将阻止光信号传输到控制板,同时Vacstat®状态指示器会自动转变为红色,以警告操作员出现了问题。另外,远程状态干接点提供了一种将报警信号传送到远程位置的方法。Vacstat®监视器还会阻止开关的进一步电气操作,保护设备或人员免受损害。
