PMA机器人专用系列软管
PMA AUTOMATOIN PRODUCTS

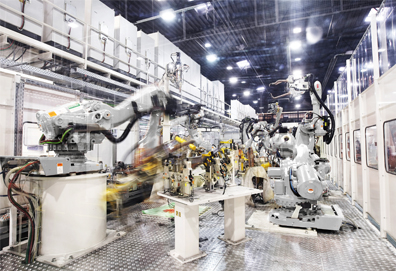

PMA机器人系列配件专为电缆保护和引导极端自动控制和机器人安装而设计。所有组件有助于减少损坏和老化且能引导单元并显著提升生命周期。全球工业机器人配套客户主要有:瑞典ABB Robotics机器人、德国库卡(KUKA)、日本FANUC(发那科)、 史陶比尔(Staubli)-瑞士、柯马(COMAU)-意大利、爱普生(DENSOEPSON)机器人(机械手)-日本、安川电机(YaskawaElectricCo.)-日本、新松(SIASUN)机器人-中国、那智(NACHI)不二越-日本、川崎机器人-日本。




软管系列

XR90软管:很柔软,中壁

外层,中间夹层和内层:高级特别配方聚酰胺12 磨损指示器 优异的交变弯曲性 柔软性极佳,同时具有良好的机械强度 经改进的抗磨损性 良好的扭转及抗拉强度
使用寿命较长 温度范围


Automation Products Cable Protection System
for Automation Applications



软管系列
POS软管:极柔软,中壁
特别改良聚烯泾 极好的交变弯曲性能 非常好的绝缘特性 不含卤素和镉 极好的柔韧性 良好的抗冲击性 耐强酸性
温度范围:-25C至+95C,;短期温度:+130C 防燃油,矿物油,脂肪,碱,酸等

软管系列

R90软管:非常柔软,中壁
特别改良聚烯泾 极好的交变弯曲性能 非常好的绝缘特性 不含卤素和镉 极好的柔韧性 良好的抗冲击性 耐强酸性
温度范围:-25C至+95C,;短期温度:+130C 防燃油,矿物油,脂肪,碱,酸等

软管系列

PIS/PIH软管:极柔软,中壁
材料:特殊改良聚亚胺酯12 不含卤素和镉 低温下也有极好的机械性能 温度范围:-50C至+95C,;短期温度:+150C

软管系列
PUE软管:极柔软,中壁
材料:特殊改良聚亚胺酯 不含卤素和镉 极好的抗磨性能 温度范围:-60C至+50C

AUTOMATOIN PRODUCTS 机器人专用系列软管和
软管系列
自动化专用附件
电缆保护软管

自动化专用附件

BGH管夹
这种管夹通常用在大口径PMA软管的安装上,结合理想的消除应力设计,避免软管轴向运动,管夹可以预先安装在软管上,使安装工作简易化。 材质:高级合成聚酰胺
温度范围:-40C至



自动化专用附件

GO:90°度法兰弯头
带缩紧装置的卡子能保证了PMAFLEX软管的无振动连接。此外,在与ES软管内套支撑连用时, 还能提高抗拉强度。配合选配的密封圈,防护等级可达IP65.
材质:高级合成聚酰胺 温度范围:

自动化专用附件

GG:直型法兰

带缩紧装置的卡子能保证了PMAFLEX软管的无振动连接。此外,在与ES软管内套支撑连用时, 还能提高抗拉强度。配合选配的密封圈,防护等级可达IP65.
材质:高级合成聚酰胺 温度范围:

自动化专用附件
SGS:管夹
用于软管安装的这种管夹,是用符合DIN3016要求的镀锌钢制造而成。不含卤素的弹性件,为PMAFLEX软管提供外加保护 钢制镀锌 人造橡胶剖面(EPDM)人造橡胶剖面,不含卤素 平滑固定PMAFLE

自动化专用附件

DKLK:带有运转器设计的旋转底座
这种DKIK型旋转底座是用黑色阳极化铝制成,用来固定SH管夹,这种结合允许电缆的转动,适应自动化系统运动
包括在SH管夹的圆柱状螺钉,固定管夹在旋转底座的孔上,避免管夹扭曲。

自动化专用附件
ES:套管内套支撑
减少软管末端的变形以增强其抗拉强度。特别适配于SH管夹和GN消除应力瓦形件 材质:高级合成聚酰胺 温度范围:-40C至+105C,;短期温度:+160C
不含卤素和镉

自动化专用附件
AS:软管支撑护套
这种AS型的护套可以在允许的范围内增加抗拉强度到最大值。 特别适合PMAFLEX系列的PUE软管,PMAFIX系列软管接头 或PMACLIP系列的支撑夹。
材质:高级合成聚酰胺 温度范围:-40C至+105C,;短

自动化专用附件
SS/SV:摩擦护套
SV/SS 摩擦护套由特殊改良聚酰胺制作。改材料为自熄灭,不含卤素和镉,具有优越的耐磨性能。 其中BSV型既可用作摩擦护套,又可以用作连接护套或修炼护套。
材质:高级合成聚酰胺

自动化专用附件
HE:球节端件
安装在BSH管夹的球节端件,在末端安装时提高灵活性。 由于降低了机械 压力来帮助减少对软管和电缆的应力。 环圈可被直接插入端口来控制和拉紧电缆,减少应力。
材质:高级合成聚

自动化专用附件
TR:消除应力插件
TR消除应力插入件可防止软管在TK球节套筒上的轴向运动。 但扔可允许其径向旋转。 材质:高级合成聚酰胺
温度范围:-40C至+105C,;短期温度:+160C 不含卤素和镉

自动化专用附件
TK:球节套筒
SH管夹配合TK球节套筒,可以在机器人的应用中控制PMAFLEX系列电缆保护软管滑动和定位。
此外,球节套筒提供更高柔软性和消除软管应力。TR消除应力插入件可用来固定软管在套管内 的

自动化专用附件
FE:滑动套筒
FE滑动套筒可固定在SH管夹上,使软管易于滑动, 例如:与某一特定回拉装置组合使用。 材质:高级合成聚酰胺
温度范围:-40C至+105C,;短期温度:+160C 不含卤素和镉

自动化专用附件
BKS:分线垫圈
消除应力分线垫圈,配合BGS垫圈式瓦型件, 用于设置软管内电线电缆组装 材质:高级合成聚酰胺 温度范围:-40C至+105C,;短期温度:+160C
不含卤素和镉

自动化专用附件
BKS:分线垫圈
消除应力分线垫圈,配合BGS垫圈式瓦型件, 用于设置软管内电线电缆组装 材质:高级合成聚酰胺 温度范围:-40C至+105C,;短期温度:+160C
不含卤素和镉

自动化专用附件
GS:垫圈式瓦形件
GS垫圈式消除应力瓦形件应用于SH管夹上,用以互换不同大小特殊规格的电缆 材质:高级合成聚酰胺 温度范围:-40C至+105C,;短期温度:+160C
不含卤素和镉

自动化专用附件
GN:滑动瓦形件
用于SH管夹的滑动瓦形件能让软管滑入管夹,从而降低软管的轴向应力 材质:高级合成聚酰胺 温度范围:-40C至+105C,;短期温度:+160C 不含卤素和镉

自动化专用附件
GN:消除应力缩减瓦形件
这种瓦形件可用于PMA SH 管夹和其它较小软管的自动化附件。 软管的径向转动可在允许的范围之内。 材质:高级合成聚酰胺
温度范围:-40C至+105C,;短期温度:+160C 不含卤素和镉

自动化专用附件
GN:消除应力瓦形件
用于SH管夹的这种瓦形件可防止轴向移动,但扔可使软管在管夹内作旋转运动 材质:高级合成聚酰胺 温度范围:-40C至+105C,;短期温度:+160C
不含卤素和镉

自动化专用附件
SH管夹

SH管夹于GN瓦形件组合,应用在机器人PMAFLEX保护软管的敷设和固定。 粗厚的结构用作球节大筒,球节端件和滑动套节的支撑。管夹用作软管的初步固定,安全螺钉可确保更高的稳固要求

自动化专用附件
LH:紧凑式管夹
带有GN瓦形件的LH紧凑式管夹可应用于自动化应用中对PMAFLEX软管的固定。 材质:高级合成聚酰胺 温度范围:-40C至+105C,;短期温度:+160C
不含卤素和镉 包括配件:管夹,BGN瓦形件,2个



自动化专用附件

ESD:极高柔软度,中壁
高级,特殊改良聚酰胺12制成 防静电产生 用于室内和室外使用(非常良好的低温性能) 优异的抗紫外线和高动态负载阻抗 不含卤素和镉
温度范围:-45C至+90C,;短期温度:+150C 防燃油。

- PMA AUTOMATOIN PRODUCTS 机器人专用系列软管和 软管系列


自动化专用附件
电缆保护软管
玻璃纤维箱体
高性能电缆扎带
控制箱/接线盒/不锈钢箱体
多极工业用重型连接器
圆形/数据/电子连接器
屏蔽/防爆电缆索头
塑料接线盒/线槽/线管
低烟无毒走线槽
Ex防爆电气装置
扁电缆、接线端子
工业用低压变压器
电力及控制电缆
Ex防爆电缆终端





SMART-LINE轻巧型系列软管和接头
PMA Ex 防爆系列软管和接头
PMAFIX Pro新一代电缆保护
PMAJACK系列编织屏蔽网管和EMCFIX屏蔽系列接头
AUTOMATOIN PRODUCTS 机器人专用系列软管和PMAFLEX Multilayer and PMAFLEX
Divisible System可分型产品
电缆保护软管
PMAFLEX PIS/PIH
PMAFLEX PIS/PIH
PMAFLEX VOH
PMAFLEX CYL
PACO
PMAFLEX PCL
PMAFIX VND
PMAFIX VWD
PMAFIX VBD
PMAFIX VAD
PMAFIX VOD
PMACLIP FH
PMACLIP FH
SGB管夹
SGB管夹
BMN/GMN - 六角锁紧螺母
BMN型号: 聚酰胺, 黑色
GMN型号: 聚酰胺, 灰色
BMN/GMN - 六角锁紧螺母
514 - 螺塞
514 - 螺塞
PMA-COFLEX-TNO
分割配件
PMA-COFLEX-TNO
PMA-COFLEX-GTN
可分离锁紧螺母
PMA-COFLEX-GTN
