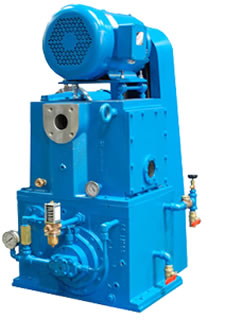

Tuthill KT型单级滑阀真空泵
凯尼KT型单级滑阀真空泵

Kinney凯尼KT型单级滑阀真空泵在高压力或低压力的工况下均能保持较大抽速且静音运行,该泵是水冷系统,风冷系统供选择。标准产品都配置可调节气镇阀,可以处理水蒸气或其他蒸汽的介质。

产品特点:采用三联滑阀设计确保泵自身动态平衡;即使运行在一些恶劣工况下,KT泵也非常的经久耐用,因为滑阀与泵腔之间充满了油且没有金属与金属间的接触;该泵都配有正压力润滑系统以确保在任何压力下都能可靠润滑;KT泵LP系列产品具备KT泵的所有特点,此外还内置油雾分离器,采用紧凑、低重心设计。





滑阀真空泵

特点:

  • 最大抽速可保持到133Pa
  • 泵在1.3×104Pa及其以下任何压力可连续工作
  • 泵的极限压力为1.33Pa(麦克劳真空计)
  • 泵具有运行无振动的特点
  • 结构紧凑,占地面积小
  • 安装方便,无特殊安装要求
  • 泵腔内无金属间的接触
  • 气镇可调,可抽除可凝性气体
  • 泵在相对使用环境差的条件下仍可持久耐用

凯尼KT型单级滑阀真空泵型号:KT-150C, KT-300D, KT-500D, KT-850D, KT-170LP, KT-275LP, KT-505LP, KT-840VFP, KT-1350VFP

技术参数:

型号
KT-150
KT-300
KT-500
KT-850
抽速 (立方米/小时)
255
505
800
1325
电机功率 (kw)
5.5
11
22
30
转速 (rpm)
1055
870
721
581
加油量 (升)
23
38
57
106
在60F(16°C)时的冷却水量 (升/分)
4
6
9
13
整泵重量 (kg)
364
693
1225
1996
最大气镇流量 (立方米/小时)
34
34
58
105
开5%气镇量时极限压力 (帕)
266
266
266
266
极限压力(麦克劳真空计) (帕)
1.33
1.33
1.33
1.33
1330 Pa 时泵的噪声 (分贝)
71
72
73
75

Model: KT150C, KT300D, KT500D, KT850D
KT Single-Stage Rotary Piston Pump

修理包Kit Lists:

- Piston Pump KT 150 Discharge Valve Assembly Kit
- Piston Pump KT 150 Essentials Kit
- Piston Pump KT 150 Gasket O-Ring Kit
- Piston Pump KT 150 Major Kit
- Piston Pump KT 150 OME Service Kit
- Piston Pump KT 150 Piston Cam Kit
- Piston Pump KT 150 Preventative Kit
- Piston Pump KT 150 Repair Kit
- Piston Pump KT 150 Slide Pin Kit
- Piston Pump KT 150 Vibramount Kit
- Piston Pump KT 275 Bearing Seal Kit
- Piston Pump KT 275 Discharge Valve Assembly Kit
- Piston Pump KT 275 Gasket O-Ring Kit
- Piston Pump KT 275 OME Service Kit
- Piston Pump KT 275 Piston Cam Kit
- Piston Pump KT 275 Repair Kit
- Piston Pump KT 275 Slide Pin Kit
- Piston Pump KT 300 50HZ Major Kit
- Piston Pump KT 300 50HZ Preventive Kit
- Piston Pump KT 300 60HZ Major Kit
- Piston Pump KT 300 60HZ Preventive Kit
- Piston Pump KT 300 Bearing Seal Kit
- Piston Pump KT 300 Discharge Valve Assembly Kit
- Piston Pump KT 300 Essentials Kit
- Piston Pump KT 300 Gasket O-Ring Kit
- Piston Pump KT 300 OME Service Kit
- Piston Pump KT 300 Piston Cam Kit
- Piston Pump KT 300 Repair Kit
- Piston Pump KT 300 Sight Glass Kit
- Piston Pump KT 300 Slide Pin Kit
- Piston Pump KT 500 Bearing Seal Kit
- Piston Pump KT 500 Discharge Valve Assembly Kit
- Piston Pump KT 500 Essentials Kit
- Piston Pump KT 500 Gasket O-Ring Kit
- Piston Pump KT 500 Major Kit
- Piston Pump KT 500 OME Service Kit
- Piston Pump KT 500 Piston Cam Kit
- Piston Pump KT 500 Preventive Kit
- Piston Pump KT 500 Repair Kit
- Piston Pump KT 500 Sight Glass Kit
- Piston Pump KT 500 Slide Pin Kit
- Piston Pump KT 500 Vibramount Kit
- Piston Pump KT 850 Bearing Seal Kit
- Piston Pump KT 850 Essentials Kit
- Piston Pump KT 850 Gasket O-Ring Kit
- Piston Pump KT 850 OME Service Kit
- Piston Pump KT 850 Piston Cam Kit
- Piston Pump KT 850 Preventative Kit
- Piston Pump KT 850 Repair Kit
- Piston Pump KT 850 Sight Glass Kit
- Piston Pump KT 850 Slide Pin Kit
- Piston Pump KT 850 Vibramount Kit

Literature
- Vacuum Pumps & Boosters Brochure TH-004
- Vacuum Pumps & Boosters Brochure TH-004SP SPANISH

Product Manuals
- KT Manual
- KT VFP Manual

Specification Sheets
- KT Series TH-025

KMBD540+KT150罗茨滑阀机组在多晶硅太阳能电池行业的应用

多晶硅:多晶硅铸锭炉要求炉内的极限压力亦必须抽到1 Pa以下,美国GT Solar公司配置的真空机组是KMBD540罗茨泵加上KT-150单级滑阀泵,机组的极限压力可达1x10-2Pa。由于多晶硅生产厂都是将几十台甚至于上百台炉子集中在一个封闭的空调厂房内,所以对真空机组的振动和噪声要求极为限严格,而且要求真空机组在连续60小时下运行无故障。

由于KMBD540+KT150罗茨滑阀机组体积小、重量轻、噪声低、无振动、可靠性好,所以现在国内外所有多晶硅铸锭炉基本上都是采用Tuthill公司生产的罗茨滑阀机组。



典型应用: 真空包装、真空熔炉、真空镀膜、空间模拟
Applications: Vacuum Packaging, Vacuum Furnaces, Vacuum Coating
真空包装
真空熔炉
真空镀膜

型号 CFM/m3 /h HP/kW
KT-170LP 100/170 5/3.7
KT-150C 144/245 7.5/5.5
KT-275LP 160/272 10/7.5
KT-300D 296/503 15/11
KT505LP 296/503 15/11
KT-500D 484/822 30/22
KT-840VFP 484/822 30/22
KT-850D 778/1322 40/30
KT-1350VFP 778/1322 40/30

应用

太阳能
石油化工
航空航天
医药化学
