派克仪表阀 parker-instrumentation-valves
派克提供业内最全面的仪表阀。这些高质量阀门可在高达 150,000 psi 的系统压力下运行。我们所有的针阀、球阀、止回阀、泄压阀、计量阀、截止阀和排放阀、流切换阀和控制阀均采用创新的性能设计。我们提供多种配置、端接尺寸和多种材料的仪表阀。派克的仪表阀可以满足您系统的特定应用。Parker 是运动和控制技术及系统多元化制造商，为广泛的商业、移动、工业和航空航天市场提供精密工程解决方案。Parker Instrumentation Valves ：Parker offers the most comprehensive range of instrumentation valves in the Industry. These high quality valves perform in system pressures up to 150,000 psi. Innovative performance designs are available in all of our needle valves, ball valves, check valves, relief valves, metering valves, block and bleed valves, stream switching valves, and control valves. We offer these instrumentation valves in multiple configurations, end connection sizes and a variety of materials. Parker has the instrumentation valve to meet your system’s specific application.

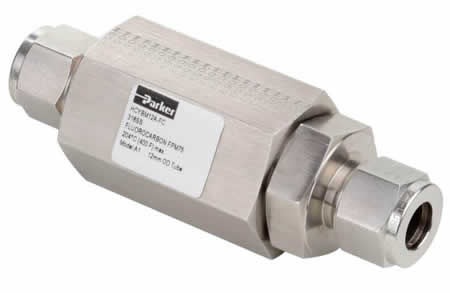

止回止回阀 (10,000 PSI) – HI 止回阀系列
Parker 的 Hi Check 系列高性能止回阀设计用于过程仪表应用中流体和气体的单向流动控制。 有两种单向阀型号可供选择，冷工作压力为 10000 PSI (689 bar) 和 6000 PSI (414 bar)。 两个止回阀的开启（或“开启”）压力均为 10 PSI (0.7 bar)。 这些坚固的止回阀采用两件式金属阀座设计，可最大限度地减少泄漏风险。 Parker 止回阀可选择一体式外螺纹或内螺纹 NPT，或单或双套圈压缩式端部，压缩端使用户无需使用锥形螺纹和螺纹密封剂 - 进一步减少潜在泄漏的数量路径并避免系统污染问题。
入口和出口连接范围广泛，包括 1/4"、3/8" 和 1/2" 的英制尺寸，以及 6 mm、10 mm 和 12 mm 的公制尺寸。 止回阀旨在满足 ANSI/ASME B.16.34 的压力和温度要求，但受阀座材料的限制。 可提供符合 NACE 的版本。
特点和优点：
|
 |
 |

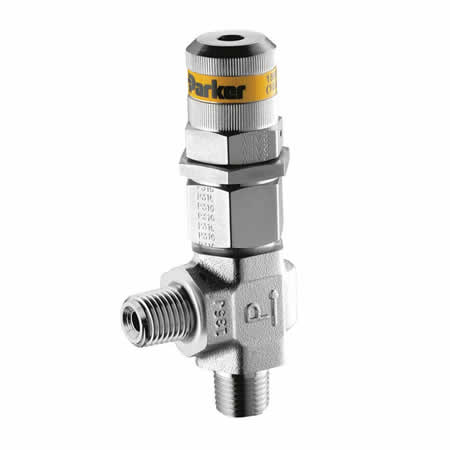

泄压阀，6,000 PSI – R 系列
派克 R 系列溢流阀是独一无二的，因为它们提供低压阀线 (RL4) 和高压阀线 (RH4)。 它们都被设计成当上游压力超过弹簧施加的关闭力时，下阀杆打开，允许流量通过阀门。 通过阀门的流量与上游压力的增加成正比。
特点与优势：
- 阀门运行时，压力设置可从外部调节。 多个弹簧范围提供更高的系统灵敏度和增强的性能
- 捕获的模制座椅设计具有防爆性和抗碎屑性
- 具有阀杆正缩回的手动覆盖选项可用于高达 1500 psig (103 bar) 的压力
- 该选项允许用户在保持预定开启压力的同时释放上游压力
- 颜色编码的弹簧和标签指示弹簧开裂范围
- 锁线功能确保给定的压力设置
- 背压对开启压力的影响最小
|

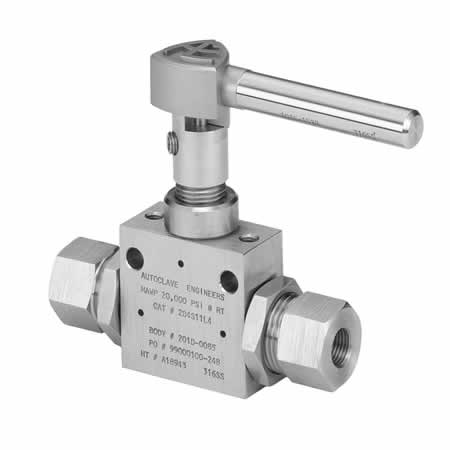

球阀，2 通 2B 系列 – 20,000 PSI
派克 Autoclave 的 2B 系列球阀旨在提供卓越的质量，以在各种阀门样式、尺寸和过程连接中实现最大性能。 这些球阀具有一体式耳轴安装球和阀杆，可消除两件式设计常见的剪切故障。 阀座压盖可重新拧紧以延长阀座寿命，低摩擦压力辅助石墨填充 PTFE 阀杆密封可降低驱动扭矩并增加循环寿命。
特点和优点：
- 一体式耳轴安装式阀杆设计消除了剪切失效并减少了两件式设计中的侧向载荷影响
- 可重新拧紧的阀座压盖可延长阀座寿命
- PEEK 阀座具有出色的耐化学性、耐热性和耐磨性
- 全端口流路最大限度地减少压降
- 316冷加工不锈钢结构
- 低摩擦压力辅助石墨填充聚四氟乙烯阀杆密封可延长循环寿命并降低操作扭矩
- 从开到关的四分之一转，带正止损
- Viton O 型圈，适用于 0°F (-17.8°C) 至 400°F (204°C)
- 可选的 O 形圈可用于高温应用
- 可选接液材料
- 提供多种管子和管端配件
- 电动和气动执行器选项
|
 |
 |
球阀，3 通 3B 系列 – 20,000 PSI
派克 Autoclave 的 3B 系列球阀旨在提供卓越的质量，以在各种阀门类型、尺寸和过程连接中实现最佳性能。 这些三通球阀具有一体式耳轴安装球和阀杆，可消除两件式设计常见的剪切故障。 阀座压盖可重新拧紧以延长阀座寿命，低摩擦压力辅助石墨填充 PTFE 阀杆密封可降低驱动扭矩并增加循环寿命。
特点与优势：
- 一体式耳轴安装式阀杆设计消除了剪切失效并减少了侧向载荷的影响
- 可重新拧紧的阀座压盖可延长阀座寿命
- 碳填充 PEEK 阀座具有出色的耐化学性、耐热性和耐磨性
- 全端口流路最大限度地减少压降
- 316冷加工不锈钢结构
- 低摩擦压力辅助石墨填充聚四氟乙烯阀杆密封可延长循环寿命并降低操作扭矩
- 从开到关的四分之一转，带正止损
- Viton O 型圈，适用于 0°F (-17.8°C) 至 400°F (204°C)
- 可选的 O 形圈可用于高温应用
- 可选接液材料
- 提供多种管子和管端配件
- 电动和气动执行器选项
|

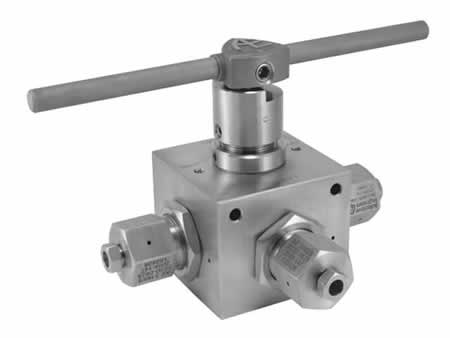

球阀，4 通 4B 系列 – 10,000 PSI
派克 Autoclave 的 4B 系列球阀旨在提供卓越的质量，以在各种阀门类型、尺寸和过程连接中实现最佳性能。 一些更独特的设计创新包括一体式耳轴安装式球和阀杆，消除了两件式设计中常见的剪切故障，可重新拧紧的阀座密封套，延长阀座寿命，以及低摩擦阀杆密封，减少驱动扭矩并提高循环寿命。
特点与优势 ：
- 一体式耳轴安装式阀杆设计消除了两件式设计中的剪切失效并减少了侧向载荷的影响
- 可重新拧紧的阀座压盖可延长阀座寿命
- 碳填充 PEEK 阀座具有出色的耐化学性、耐热性和耐磨性
- 全端口流路最大限度地减少压降
- 316冷加工不锈钢结构
- 低摩擦压力辅助抓斗填充 PTFE 阀杆密封可延长循环寿命并降低操作扭矩
- 提供四分之一转分频器和半转四路切换型号
- Viton O 型圈，适用于 0°F (-17.8°C) 至 400°F (204°C)
- 可选的 O 形圈可用于高温应用
- 可选接液材料
- 提供多种管端配件
- 电动和气动执行器选项
|
 |
 |

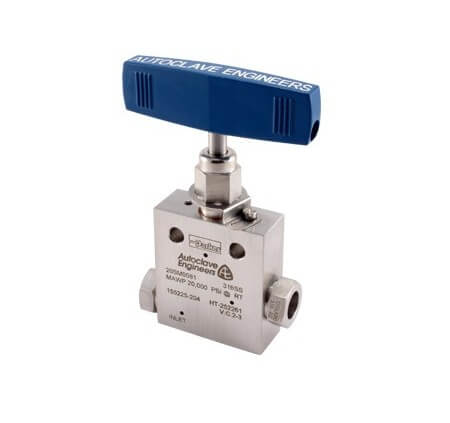

针阀，10V 系列 – 15,000 PSI
派克 Autoclave 的 10V 系列针阀采用非旋转升降杆设计，工作压力高达 15,000 psi (1034 bar)。 管道尺寸范围从 1/8"" 到 1/2""。 管道连接采用 Parker Autoclave Engineers Speed Bite 单套圈设计。 工作温度范围为 0°F 至 650°F（-17.8°C 至 343°C）。 316 不锈钢结构，可提供其他选项。 除了它们的许多功能外，这些阀门还可以在各种应用中提供可靠且无故障的服务。
特点和优点：
- 10V 系列阀门设计为 1/4” 至 1/2” 管尺寸提供直列管连接
- 管道尺寸从 1/8” 到 1/2”
- 上升杆/杆身设计
- 非旋转阀杆可防止阀杆/阀座磨损
- 金属对金属阀座可实现气密关闭、磨料流中更长的阀杆/阀座寿命、重复开/关循环的耐用性和出色的耐腐蚀性
- PTFE 封装填料提供可靠的阀杆和阀体密封
- 选择了阀杆套筒和填料压盖材料以延长螺纹循环寿命并降低手柄扭矩
- 选择 V 形或调节阀杆尖端
- 有五种体型可供选择
|
针阀，分流器 20DV 系列 – 20,000 PSI
派克 Autoclave 的 20DV 系列分流针阀设计有一个非旋转升杆阀，工作压力为 20,000 psi (1379 bar)。 该分流阀使用尺寸从 9/16"" 到 1"" 的 Parker Autoclave 管。 分流阀能够将流入的流体引导至两个出口之一。 通过向内或向外旋转手柄来改变流量，导致双端阀杆阻塞流向不需要的出口的流动路径。
特点和优点：
- 将流入的流量分流至两条出口管线之一
- 管道尺寸从 9/16” 到 1”
- 上升杆/杆身设计
- 非旋转阀杆可防止阀杆/阀座磨损
- 金属对金属阀座可实现气密关闭、更长的阀杆/阀座寿命在磨料流中、在重复开/关循环中具有更高的耐用性和出色的耐腐蚀性。
- PTFE 封装填料提供可靠的阀杆和阀体密封
- 选择了阀杆套筒和填料压盖材料以延长螺纹循环寿命并降低手柄扭矩
|
 |
 |

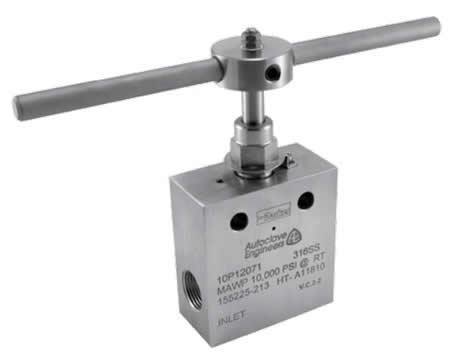

针阀、管阀 P 系列 – 15,000 PSI
派克 Autoclave 的 P 系列管针阀旨在为气体和液体服务提供易于使用的商业连接。 这些阀门由完整的配件、管道和附件??系列补充。 P 系列阀门设计为 1/4” 至 1” 管道尺寸提供直列管道连接。 这些管阀可在高达 15,000 psi (1034 bar) 的压力下工作。 工作温度范围为 -423°F 至 400°F（-252°C 至 204°C），标配 316 不锈钢机身。
特点和优点：
- P 系列阀门设计为 1/4” 至 1” 管道尺寸提供直列管道连接。 1/8 连接偏移
- 上升的把立/杆身设计
- 非旋转阀杆可防止阀杆/阀座磨损（1/8" NPT 旋转阀杆设计）
- 金属对金属阀座可实现气密关闭、更长的阀杆/阀座寿命在磨料流中、更耐用的重复开/关循环和出色的耐腐蚀性
- PTFE 封装填料提供可靠的阀杆和阀体密封
- 选择了阀杆套筒和填料压盖材料以延长螺纹循环寿命并降低手柄扭矩
- 选择 V 形或调节阀杆尖端
- 工作温度范围从 -423°F (-252°C) 到 400°F (204°C)
|

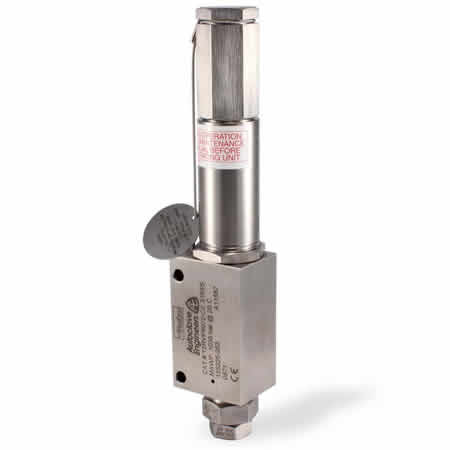

安全阀，RVP 系列 – 75,000 PSI
派克 Autoclave 的 RVP 系列泄压阀采用金属阀座设计，可在 3,000 psi (206 bar) 至 75,000 psi (5171 bar) 的设定压力下可靠地排放气体。 工作温度范围为 -423°F (-252°C) 至 400°F (204°C)。这些精密溢流阀设计用于流量不重要的高压下的热膨胀或小体积溢流应用。 因此，这些模型的液体曲线未显示在目录中。
特点和优点：
- 标准型号的安全阀由 316 不锈钢制成，精选部件由防磨损不锈钢材料制成，以实现最佳经济性和坚固性
- 设计有 3/8” 和 5/16” Parker Autoclave 高压入口连接。 所有型号的出口连接都是 3/4 英寸 NPT 内螺纹。 虽然可以使用其他尺寸和连接类型的适配器，但它们的尺寸必须满足特定的流量要求
- 孔口直径范围从 .062 (1.57mm) 到 .312” (7.92mm)
- 设计为随着系统压力增加而打开。 正确的弹簧选择可确保打开、全升程和流量以及复位压力的可重复性
- 材料工程和严格的质量控制程序相结合，以确保最高的质量、可靠性和使用寿命。 每个阀门都经过预设和工厂密封，以确保阀门正常运行
- 独特的阀座结构加上喷嘴导向和正确选择的材料允许标准设定压力达到 75,000 psi。 (5171 巴)
- 旨在提供气密性的气体关闭
- RVS 阀门设计用于使用较少的基本组件，有助于最大限度地减少备件库存并易于维护
- 可提供 CE 标志。 可根据要求提供 SOG 选项
|
 |
 |

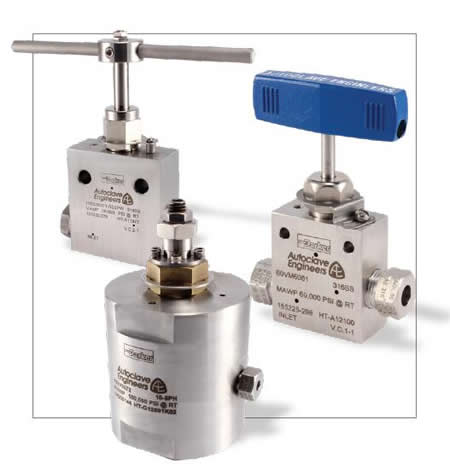

针阀，高压 – 150V 系列 150,000 PSI
派克 Autoclave 的 150V 系列针阀采用高强度 15-5PH 不锈钢圆柱体设计，采用非旋转上升阀杆设计，采用镍马氏体时效钢可更换阀座。 这些特种阀门可在高达 150,000 psi (10350 bar) 的压力下运行。 管道尺寸仅提供 5/16”。 管道连接采用派克 Autoclave 锥体和螺纹设计。
特点和优点：
- 管径 5/16”
- 非旋转阀杆可防止阀杆/阀座磨损
- 上升杆/杆身设计
- 金属对金属阀座可实现气密关闭、更长的阀杆/阀座寿命在磨料流中、更耐用的重复开/关循环和出色的耐腐蚀性
- 高强度 15-5PH 不锈钢圆柱体，带不锈钢填料压盖。 工具钢非旋转阀杆，带镍马氏体时效钢可更换阀座。 阀杆必须用扭矩扳手驱动（请参阅工具、安装、操作和维护部分）
- 阀杆螺纹下方的楔形 PTFE 和皮革填料，带有铍铜高压釜抗挤压支撑环
- 仅 V 形茎尖
|

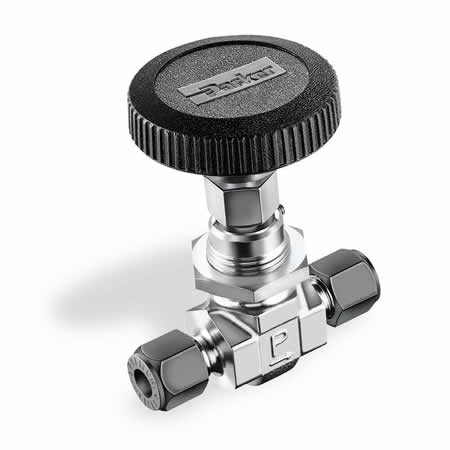

针阀，螺纹阀盖 6000 PSI – NP6 系列
Parker 的 NP6 针阀是严苛工况的针阀。 它们的设计在阀杆螺纹下方带有填料和两件式阀杆，适用于压力高达 6,000 PSI (414 BAR) 的关键系统。 螺纹下方的填料可保护流体免受螺纹润滑剂污染或冲刷，并保护阀杆螺纹免受介质的潜在损坏影响。 两件式阀杆产生一个不旋转的下阀杆，可实现卓越的、可重复的密封并减少填料磨损。
特点和优点：
- 动力螺纹下方的填料可保护螺纹润滑剂免受介质的影响，并将介质与润滑剂隔离，适用于严苛的服务应用
- 阀盖中的 O 形环防尘密封可保护阀杆螺纹免受外部污染
- 两种非旋转阀杆类型可供选择：R-Stem – 全金属、钝阀杆尖端，K-Stem – PCTFE 阀杆尖端
- 非旋转下阀杆可延长填料和阀门寿命
- 316不锈钢结构
- 内嵌和角度图案
- 各种美国惯用端口和 SI 端口
- 面板安装
- 100% 工厂测试
- 可选的彩色编码手柄
|
 |
 |

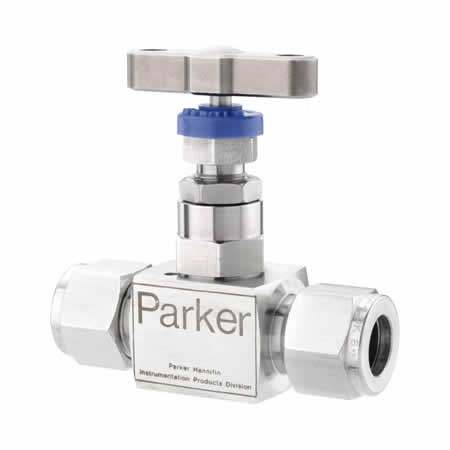

10,000 PSI 针阀 – HNV 系列
棒料针阀是专门设计的阀门，适用于额定压力高达 10,000 psi (689 bar) 的任何流体。 配有标准 PTFE 压盖填料和自定心非旋转尖端，为用户提供全面的服务密封安全保证。 对于气体应用，可提供软头可选座。 为所有类型的安装提供了多种末端连接器。 还提供符合 NACE 标准的材料和氧气清洁剂，以及广泛的结构材料清单。
特点和优点：
- 轧制主轴操作螺纹
- 不锈钢结构标准
- PTFE填料标准，可选石墨
- 可用的替代尖端和结构材料
- 用于气密关闭的自定心非旋转主轴尖端
- 颜色编码功能标识
- 止回主轴用于防止井喷，并最大限度地减少大气泄漏
- 低扭矩操作 T 型杆手柄
- 外部可调压盖
- 面板和底座安装选项
- 各种端部连接，包括一体式压缩一体式主体
- 提供有角度的版本
- 防尘帽可防止污染物进入操作螺纹
- 防火选项适用于 API 607 BS 6755 第 2 部分
- 标配阀盖锁定销
- 成角度的流路（选项）
|
|
