Parker派克汉尼汾公司过程控制行业产品选型指南Catalog 4204-Process
Parker仪表管阀件

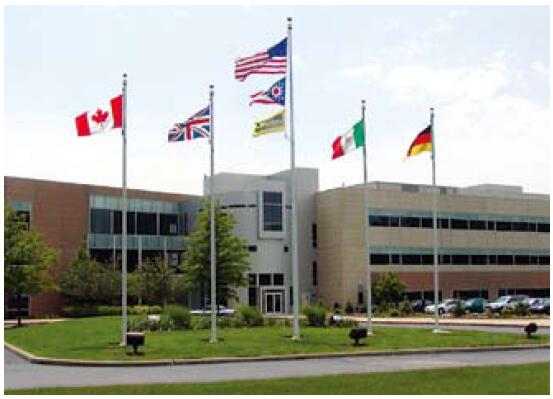

派克汉尼汾公司简介

派克汉尼汾公司是世界领先的流体传动产品和系统的专业制造商,并且可以为不同类型的工业领域和服务行业提供精确的解决方案。

- 世界各地拥有292处生产制造厂。
- 8,200多家分销商。
- 超过400,000家客户。
- 超过3,200条生产线。
- 在纽约证券交易所的股票代码为PH。

过程控制

Parker仪器仪表部门在仪表管阀件的设计、制造和销售方面处于全球领先地位,致力于为石油、化工、天然气、电力、水处理、生物医药、半导体制造和分析等行业提供高品质的产品和完善的解决方案。Parker仪器仪表部门旗下有11个制造工厂和300家分销商,无论您在哪个工业领域,无论您身处何地,您都可以轻松享有Parker国际化的品质服务和技术支持。Parker仪器仪表部门仪表管阀件产品包括接头、阀门、球阀/旋塞阀、单向阀、过滤器、安全阀、排放阀、计量阀、针阀、阀组、隔膜阀、减压阀、减压阀、背压阀、气化减压阀、流量控制器、PFA/PTFE产品、分析系统、软管/快换接头/、金属软管/多芯管和伴热管、工具和附件和卫生级和生物医药产品。


Parker仪器仪表部门仪表管阀件
过程控制行业产品选型指南Catalog 4204-Process


全球分销网络

我们的全球分销网络由超过8,200家分销商组成,可以为各个工业领域的客户提供最强有力的综合性技术支持和售后服务。这种全球性的服务体系可以为全球范围的工程项目提供 最优质的服务。



目录
简介

  球阀/旋塞阀
单向阀
过滤器
安全阀
排放阀
计量阀
针阀
阀组
隔膜阀

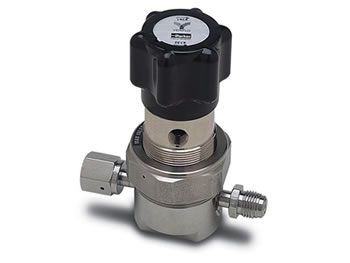

  减压阀
背压阀
气化减压阀
流量控制器
PFA / PTFE产品
分析系统
软管/快换接头
金属软管/多芯管和伴热管
工具和附件
卫生级和生物医药产品



Valves Quick Couplings Pressure Regulators Pipe Fittings
服务一流

Instrumentation

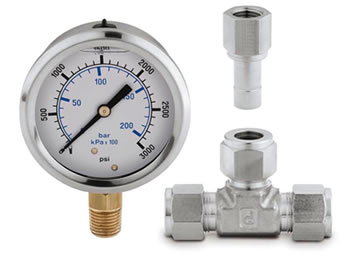

gauge and instrumentation accessories
Instrumentation Fittings - Industrial Fittings from Top Manufacturers

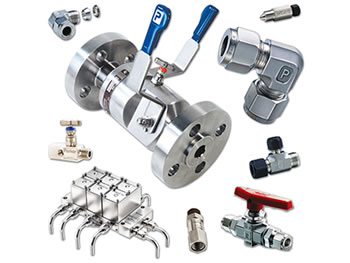

Instrumentation Valves



Parker通过高品质产品的及时供货以及各类增值服务为我们的客户提供一流的服务,例如Veriflo Division的特快供货服务(ESP),客户化定制服务和现场制管课程服务。

技术卓越

通过持续不断的关注客户需求,使得我们的产品不仅能够解决客户的问题,还能帮助客户分析一些潜在问题和满足行业内涉及的一些特殊需求。通过使用虚拟工程软件,派克的工程师们成功的缩短了研发、测试和制造创新产品的时间。为了能更好的帮助我们的客户设计,我们产品的2D和3D图纸都可以在线下载。

炉号追踪

派克提供炉号追踪(HCT)以满足或者超过全部应用参数,确保我们的顾客使用的是高质量的产品,就像一个为将来买的保险。这些参数确保高品质的仪表管部件能应用在火电 厂、化工精炼厂、通用仪表测量和过程控制领域。这些要求也同样适用于半导体和制药工业。除了在原材料上进行持续不断的监测,派克还坚持通过正式的文本规范质量保证项目,控制生产、标记、测试和检测流程,简洁而全面。

以下不锈钢组件均可提供HCT文件:
- CPI系列单卡套接头-和A-LOK 双卡套接头
- UltraSeal-和VacuSeal-接头
- 球阀、针阀和单向阀
- 仪表级螺纹接头
- 仪表级焊接接头
- 微型焊接接头
- 阀组和法兰产品
- 过滤器

Enclosures Analytical Systems Pneumatic
Ball Valves
Compression Fittings 接头

派克精密仪表接头广泛用于过程控制、电力、石化和天然气等行业,为液体、气体和化学品系统连接提供解决方案。派克始终坚持为客户设计和制造稳定、可靠、高品质的仪表 接头,所有产品的工作压力都符合ANSI B31.3.标准。



CPI- 单卡套接头 (Catalog 4230/4233)

- 由三个零件构成,适用于所有仪表级钢管的连接
- 螺母经二硫化钼涂层处理,可提供良好的润滑并有效防止螺纹咬死。
- 卡套经Suparcase-专利硬化技术处理,提高硬度的同时保证了卡套的耐腐蚀性能,确保密封
- 精密加工的接头体密封面可提供良好密封
- 单卡套设计可提供良好的抗振性能
- 在高/低温热循环应用中表现优异

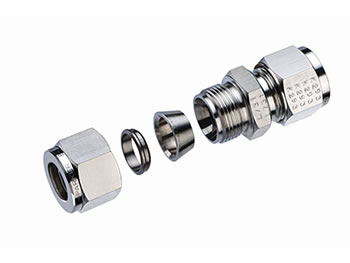

A-LOK- 双卡套接头 (Catalog 4230/4233)

- 符合行业设计标准,适用于所有仪表级钢管连接
- 螺母内壁经镀银处理,减少咬死现象的发生。
- 后卡套采用Suparcase-专利硬化技术处理,可有效嵌入钢管,形成可靠的机械密封。
- 双卡套设计符合系统使用规范


MPI- 双卡套接头 (Catalog 4234)

- 中压卡套接头,承压可达15,000PSI(1034 bar)
- 采用独特的嵌入式外螺纹螺母设计,有效加强对厚壁仪表管的抓紧力
- 加长螺纹提供更好的承载性能和抗振能力
- 螺母经二硫化钼涂层处理,防止螺纹咬死,适用于高温工况
- 节省50%安装和重装的时间

Valves Quick Couplings
Pressure Regulators Pipe Fittings
Phastite- 接头(Catalog 4235-PH)
PIPE 螺纹管接头 (Catalog 4260)
焊接接头 (Catalog 4280)
接头工作压力连接形式尺寸范围
CPITM 取决于仪表管承压单卡套1/16”-2”/2mm-25mm
A-LOK- 取决于仪表管承压双卡套1/16”-2”/2mm-25mm
MPITM 最高15,000psi(1034 bar) 嵌入式卡套1/4”-1”
Phastite- 最高20,000psi(13 79bar) 永久推入式1/4”-1”/6mm-25mm
Weld-lokTM 取决于仪表管承压承插焊1/8”-2”
Pipe 最高6000psi(414 bar) NPT管螺纹1/16”-2”
Pipe Adapters 最高6000psi(414 bar) NPT,BSPT和BSPP管螺纹1/8”-1”
最高推荐工作压力可参考仪表管选型指导Bulletin 42 00-TS
- 可应用于焊接系统
- 安装过程简便,无需专业人员
安装,结构保证无失效安装,
安装后可形成高度密封连接
- 氦检漏率
<1×10-9 std.atm-cc/sec
- 安装时间只需几秒钟,有效降
低人工成本
- 接头无散件,出厂前提供预安装
- 永久性推入式接头,承压达
20,000PSI (13 79bar)
- 材料为抗腐蚀31 6不锈钢
- 所有螺纹都有保护套,为螺纹
提供防破坏保护
- 所有管螺纹都符合ANS I
B1.20.1要求
- NPT和ISO螺纹标准可选
- 承插焊、对焊和自动对焊接
头等多种形式可选
- 符合ASME III和ANSI B31 .1和
B31 .7制造标准
- 永久性无泄漏接头
- 适用于苛刻工况和高温环 境,如蒸气环境
MB 系列小型球阀 (Catalog 4121-MB)
B 系列通用型球阀 (Catalog 4121-B)
SWB 系列三片式球阀 (Catalog 4125-SWB)
HB 系列高压球阀 (Catalog 4121-HB)
MPB 系列高压球阀 (Catalog 4234)
PR 系列旋塞阀 (Catalog 4126-PR)
球阀/旋塞阀
- 单片式棒材设计,结构紧凑
- 针对分析行业设计的低压工况
(P<10Bar)三通球阀
- 专利阀座设计
- 2 通、弯通、3通、4通和5通球
阀可选
- 符合与其他品牌互换要求
- 2 通、3通流路可选,3通分为底
部进、侧向出和侧向进、底部出
- 适用温度范围广,-65°F(18°C)
到+450°F (232 °C)
- 承压可达6000 PSI (413 .7 bar)
- 多种阀座、密封材料和接口形
式可选
- 接口形式包括CPI-、A-LOK-、
NPT螺纹、UltraSeal-超密封
和VacuSeal-面密封形式等
- 零间隙设计阀体保证了在线维
护的密封性能
- 弹簧加载阀座密封可选
- 封闭式螺栓连接
- 执行器安装符合ISO标准
- 尺寸可达到1"
- 紧凑型FNPT结构应用于狭小
空间
- 在任何流向均为全压力额定
值,使系统有通用性
- 尤其适用于CNG应用
- PEEK-耳轴式阀座提高了使
用寿命
- PEEK-阀座压力等级10,000
psi (689 bar)
- 适用于苛刻工况下的2通、3通
球阀
- 90o和180o旋转可选,用于介
质的隔断或流路切换
- 低扭矩
- 带锁装置,下游排放口和金属
T型手柄可选
- 典型应用于实验室
- 结构最紧凑的90°开关阀
Enclosures Analytical Systems Pneumatic
Ball Valves Compression Fittings 阀门
类型系列产品描述
最大
工作压力
温度Cv 阀体材料驱动形式阀座/密封件材料接口尺寸范围
样本Min Max Max 铜











PCTFE
Buna-N Rubber
Ethylene Propylene
Rubber
Highly Fluorinated
Fluorocarbon
FluorocarbonRubber
PFA
GRAFOIL
PEEK
PTFE
Min Max
球阀/
旋塞阀
MB 小型3000 psi
207 bar
-65 F
-54 C
300 F
14 9 C 11 .00 x x x x x x 1/16 in
3mm
3/4 in
12 mm 4121 -MB
B 通用型6000 psi
414 bar
-65 F
-54 C
400 F
204 C 6.40 x x x x x x x x x x x x x 1/16 in
3mm
3/4 in
12 mm 4121 -B
SWB 三片式2500 psi
172 bar
-65 F
-54 C
600 F
31 6 C 35.00 x x x x x x x x x x 1/4 in
n/a mm
1 in
n/a mm 412 5-SWB
HB 高压10000 psi
689 bar
-65 F
-54 C
400 F
204 C 1.00 x x x x x x x x x 1/4 in
6mm
1/2 in
12 mm 4121 -HB
MPB 高压20000 psi
13 79 bar
-10 F
-23 C
400 F
204 C 8.80 x x x x x x x x x 1/8 in
n/a mm
1 in
n/a mm 4234
PR 旋塞阀3000 psi
207 bar
-10 F
-23 C
400 F
204 C 3.20 x x x x x x 1/8 in
3mm
1/2 in
12 mm 412 6-PR
HBV 高压10,000 psi
689 bar
-65 F
-54 C
450 F
232 C x x x x x x x 1/8 in
6mm
1 in
25mm 41 90-HBV
20K
HPBV 超高压20,000 psi
13 79 bar
-4 F
-20 C
392 F
200 C 1.56 x x 1/4in
6mm
9/16in
14 mm
41 90-HH
20K
气动/电动执行器 (Catalog 4123)
HBV系列 (Catalog 4190-HBV)
20K Hi-Pro球阀(Catalog 4190-HH/20K)
- 适用于石油、天然气和过程控
制工业
- 卡套接头可选,避免使用螺纹
和螺纹密封胶
- 两片式阀体设计,减少泄露途径
- 符合ANS/ASME B16.34 标准
- 符合NACE MR-01-75/ISO
15156材料标准
- 防火选项
- 60系列气动执行机构可提供90°
和180°旋转,有双作用和弹簧
复位两种形式
- 70和80系列电动执行器可配合
我们的B系列、MB系列、HB系
列、SWB系列球阀提供90°和
180°转向
- 应用于冷作压力
CWP20,000psi(1,379bar)
- 两片式阀体设计
- 双向流通
- 低扭矩
- 在阀杆转动处的Tru-Loc防振
锁定系统避免阀杆外漏,
100%保证安全
Valves Quick Couplings
Pressure Regulators Pipe Fittings
Enclosures Analytical Systems Pneumatic
Ball Valves Compression Fittings 阀门
C 系列 (Catalog 4130-C)
CO 系列 (Catalog 4130-CO)
CB 系列 (Catalog 4130-CB)
MPC 系列 (Catalog 4234)
单向阀
- 专用的弹性模压阀座设计
- 限位阀芯设计,最大限度的减
少弹簧形变
- 开启压力:1/3,1,5,10,25,
50,75和100psi
(.023 ,.069,.34 5,.69,1.72,
3.45,5.17,6.9bar)
- 接口形式包括内外NPT螺纹,
CPI-单卡套, A-LOK-双卡套,
UltraSeal-超密封,
VacuSeal-面密封,BSP螺
纹,SAE螺纹和Seal-Lok等
- 适用于密封等级较高的场合,
有预密封功能
- 氦检漏率<4x10-9 std. atmcc/
sec
- 限位阀芯设计最大限度的减少
弹簧形变
- 开启压力:1/3,1,5,10,25,
50,75和100psi
(.023 ,.069,.34 5,.69,1.72,
3.45,5.17,6.9bar)
- 高氟化氟橡胶密封可选
- 唯一发布氦检漏率的单向阀
- 提高了双燃料燃机功效,减少
维护
- 开启压力:1,5,10,25,50,
75,100和12 0psi
(.023 ,.069,.34 5,.69,1.72,
3.45,5.17,6.9,8.27bar)
- 采用针对燃机恶劣燃油状况而
设计的特殊球状内部结构
- 用于高粘度介质的高温应用
- 多种弹性阀芯密封材料可选
- 开启压力5psi(.34 5bar)
- MPI-,中高压C&T螺纹,
NPT内螺纹接头可选
- 工作压力可达
20, 000psi(13 79bar)
Valves Quick Couplings
Pressure Regulators Pipe Fittings
类型系列
最大
工作压力
温度Cv 开启压力阀体材料密封材料接口形式
样本Min Max Max Max 铜



Parkerfill/
Parkercarbon
Buna-N Rubber
Ethylene Propylene
Rubber
Highly Fluorinated
Fluorocarbon
Fluorocarbon Rubber
Neoprene Rubber
Metal
PTFE
Min Max
单向阀
C 6000 psi
414 bar
-65 F
-54 C
400 F
204 C 6.70 100 psi
6.9 bar x x x x x x x x 1/8 in
3 mm
1 in
25 mm 413 0-C
CO 6000 psi
414 bar
-15 F
-26 C
400 F
204 C 2.70 100 psi
6.9 bar x x x x x 1/4 in
6mm
1/2 in
12 mm 413 0-CO
CB 3000 psi
207 bar
-65 F
-54 C
450 F
232 C 6.00 12 0 psi
8.27 bar x x 3/8 in 3/4 in 413 0-CB
MPC 20000 psi
13 79 bar
-10 F
-23 C
400 F
204 C
5 psi
.34 5 bar x x x x x 1/4 in 1 in 4234
MPCB 20000 psi
13 79 bar
-100 F
-73 C
600 F
31 6 C
5 psi
.34 5 bar x x 1/4 in 1 in 4234
LC 6000 psi
414 bar
-100 F
-73 C
900 F
482 C 2.30 x x 1/8 in 1/2 in 413 0-LC
MPCB 系列 (Catalog 4234)
LC 系列 (Bulletin 4130-LC)
- MPI-,中高压C&T螺纹,NPT内
螺纹接头可选
- 应用压力高达
20,000psi(13 79bar)
- 金属密封,应用于不能使用氟橡
胶的场合
- 开启压力5psi(.34 5bar)
- 重力阀芯保证其反向密封能力
达到正向流通能力的0.1%
- 用于高温工况
Enclosures Analytical Systems Pneumatic
Ball Valves Compression Fittings 阀门
10
类型系列产品描述
最大
工作压力
温度Cv
过滤精度
阀体材质密封材料接口尺寸
样本Min Max Max 铜



Fluorocarbon Rubber
Buna-N Rubber
Ethylene Propylene
Rubber
Highly Fluorinated
Fluorocarbon
Neoprene Rubber
PTFE
Silver Plated
Min Max
过滤器
F 直通6000 psi
414 bar
-65 F
-54 C
400 F
204 C 3.40 .5 到 500 x x x x x x x 1/8 in
3mm
1 in
25mm 413 0-F
FT T型6000 psi
414 bar
-100 F
-73 C
900 F
482 C 2.50 .5 到 500 x x x x x x x x x 1/8 in
6mm
1/2 in
12 mm 413 0-FT
MPF 高压20000 psi
13 79 bar
-10 F
-23 C
400 F
204 C 0.59 .5 到 100 x x 1/4 in 9/16 in 4234
过滤器
F 系列 (Catalog 4130-F)
FT 系列 (Catalog 4130-FT)
MPF 系列 (Catalog 4234)
- 31 6不锈钢烧结滤芯可更换- 2 50微米和450微米金属丝网
滤芯可选
- 滤芯可在线更换
- 快速旁通回路可选,拥有持续
自净流路
- 31 6不锈钢烧结滤芯可更换
- 2 50微米和450微米金属丝网
滤芯可选
- 应用压力可达
20,000psi(1,379bar)
- 终端过滤器可保护下游贵重仪
器设备
- 31 6不锈钢烧结滤芯
- MPI-,中高压C&T螺纹,
NPT内螺纹接头可选
Valves Quick Couplings
Pressure Regulators Pipe Fittings
11
类型系列
最大
工作压力
温度Cv 阀体材料密封材料接口尺寸
样本Min Max Max 不锈钢
Buna-N Rubber
Ethylene
Propylene
Rubber
Highly Fluorinated
Fluorocarbon
Fluorocarbon
Rubber
Neoprene
Rubber
Min Max
安全阀
RL 400 psi
28 bar
-70 F
-57C
400 F
204 C 0.8 x x x x x x 1/4 in
6mm
1/4 in
8mm 4131 -RL
RH 6000 psi
414 bar
-70 F
-57C
400 F
204 C 0.4 x x x x x x 1/4 in
6mm
1/4 in
8mm 4131 -RH
HPRV 6000 psi
414 bar
-45 F
-43 C
250 F
121 C 0.41 x x x x 1/4 in
6mm
1/4 in
6mm 41 90-HPRV
安全阀
RL4 系列 (Catalog 4131-RL)
RH4 系列 (Catalog 4131-RH)
HPRV 比例安全阀 (Catalog 4190-HPRV)
- 用于现场维护
- 当阀门在工作状态时,可在线
调节压力设置值
- 七种压力范围弹簧可选
- 在工作压力范围内均可手动卸
荷并可自动回复原位
- 不同颜色的弹簧和标签对应不
同的压力范围
- 八种压力范围弹簧可选
- 在0~1,500psi(103bar)压力范
围内均可手动卸荷并可自动回
复原位
- 出厂前预设并装配标准弹簧
- 模压阀座防吹出,防破裂设计
- 不同颜色的弹簧和标签对应不
同的压力范围
- 独特的Tru-Loc锁盘设计确保
安全可靠
- 多种连接形式可选
- 低摩擦阀杆密封设计有效防止
摩擦,提高了开启压力和复位
密封压力的精确性
- 平衡式阀芯设计确保了开启压
力的稳定,不受系统背压影响
Enclosures Analytical Systems Pneumatic
Ball Valves Compression Fittings 阀门
12
类型系列最大工作压力
温度Cv 阀体材料接口尺寸
样本Min Max 0.1 铜不锈钢合金Min Max
排放阀
BV 10000 psi
690 bar
-65 F
-54 C
850 F
454 C x x x 1/4" 1/2" 4131 -BP
PG 4000 psi
276 bar
-65 F
-54 C
400 F
204 C x x x 1/8" 1/2" 4131 -BP
MPBV 30000 psi
2068 bar
-10 F
-23 C
400 F
204 C x 9/16" 9/16" 4234
BV 系列 (Catalog 4133-BP)
PG 系列 (Catalog 4133-BP)
排放/吹扫阀
- 推荐用于液压排放系统
- 将可接排放管线至大气或收集
在容器中
- 可配套多路阀组或表阀/根阀
使用
- 螺母上设有独特的反向排放
口,排放口不朝向操作者
- PTFE球可选,只需手紧即可达
到无泄漏
- 螺母有防扭出设计,确实保障
操作者安全
Valves Quick Couplings
Pressure Regulators Pipe Fittings
13
计量阀
类型系列
最大
工作压力
温度Cv 阀体材料阀座材料接口尺寸
样本
Min Max Max 铜



Buna-N Rubber
Ethylene Propylen
Rubber
Highly Fluorinated
Fluorocarbon
Fluorocarbon
Rubber
Neoprene Rubber
Min Max
计量阀
NS 2000 psi
13 8 bar
-50 F
-46 C
400 F
204 C 0.040 x x x x x x x 1/16 in
3mm
1/4 in
6mm 41 70-N
NM 1000 psi
69 bar
-50 F
-46 C
400 F
204 C 0.100 x x x x x x x 1/8 in
3mm
1/4 in
6mm 41 70-N
NL 1000 psi
69 bar
-50 F
-46 C
400 F
204 C 0.200 x x x x x x x 1/8 in
6mm
3/8 in 41 70-N
HR 250 psi
17 bar
-50 F
-46 C
400 F
204 C 0.100 x x x x x x x 1/16 in
3mm
1/4 in
6mm 41 70-HR
N 系列 (Catalog 4170-N)
HR 系列 (Catalog 4170-HR)
- 面板或管路安装
- 直通形式和弯通形式
- 阀杆处螺纹与介质隔离
- 气密密封
- 优秀的设计与制造技术,保证
阀门精鰻调节的一致性
- 七种形式调节手柄可选
V 系列 (Catalog 4110- V)
SN6 系列 (Catalog 4110-SN)
VQ 系列 (Catalog 4110-VQ)
NP6 系列 (Catalog 4110-NP)
PV 系列 (Catalog 4110-PV)
U 系列 (Catalog 4110-U)
HNV系列(Catalog 4190-HV)
- 阀杆填料位于螺纹之下,使介质
与螺纹隔离
- 用于高温高压苛刻工况
- 可面板安装
- 理想应用于电厂蒸气管路排污
- 直通/角阀两种形式可选
- 可面板安装
- 多种手柄颜色可选
- 低压工况下能快速打开
- 两级非旋转阀杆设计
- 填料位于螺纹之下设计,使介
质与螺纹隔离
- 可面板安装
- 防破裂尼龙手柄,多种颜色可选
针阀
- 实现可靠开关和流量调节
- 三种阀杆形式可选
- 尺寸范围广,接口形式多样
- 用于流体隔断和流量粗调
- 两种阀杆形式可选
- 直通和角阀可选
- 可用作钢瓶阀
- 大通径,直流道设计
- 阀帽锁盘防止了阀帽的意外脱
出,确保密封
- 阀座材料
PEEK-,Acetal,PFA可选
- 压力表接头可选
- 紧凑型针阀
- 工作压力可达
10,000psi(690bar)
- CPITM/A-LOK-单双卡套接头可
选,减少泄漏点,降低安装成本
- 在气体应用场合可选用软阀座
Enclosures Analytical Systems Pneumatic
Ball Valves Compression Fittings 阀门
14
Valves Quick Couplings
Pressure Regulators Pipe Fittings
15
RPV 系列 (Catalog 4190-HV)
HGV 系列 (Catalog 4190-HV)
20K H 系列(Catalog 4190-HH/20K)
类型系列
最大
工作压力
温度Cv 阀体材料驱动形式阀座材料接口尺寸
Catalog
Min Max Max



合金手动气动
PTFE
Buna-N
Rubber
Ethylene
Propylene
Rubber
Highly
Fluorinated
Fluorocarbon
Fluorocarbon
Rubber
Silicon Rubber
GRAFOIL-
Min Max
针阀
V 6000 psi
414 bar
-65 F
-54 C
450 F
232 C 1.30 x x x x x x x 1/8 in
3mm
3/4 in
12 411 0-V
SN6 6000 psi
414 bar
-65 F
-54 C
450 F
232 C 0.30 x x x x 1/4 in 1/4 in 411 0-SN
VQ 300 psi
21 bar
-20 F
-29 C
200 F
93 C 0.80 x x x x x x x x 1/8 in
3mm
1/2 in
10mm 411 0-VQ
NP6 6000 psi
414 bar
-70 F
-57 C
700 F
371 C 0.60 x x x x x x x x 1/4 in
6mm
3/8 in
8mm 411 0-NP
PV 6000 psi
414 bar
-20 F
-29 C
400 F
204 C 2.00 x x x x x x x 1/4 in 3/4 in 411 0-PV
U 6000 psi
414 bar
-65 F
-54 C
12 00 F
649 C 2.70 x x x x 1/8 in
6mm
1 in
25mm 411 0-U
MPN 20000 psi
13 79 bar
-65 F
-54 C
800 F
42 7 C x x x x x 1/4 in 1 in 4234
MPGV 30000 psi
2068 bar
-10 F
-23 C
400 F
204 C x x x x x x 9/16 in 9/16 in 4234
HNV 10000 psi
690 bar
-65 F
-54 C
1000 F
538 C 0.35 x x x x x 1/4 in
6mm
1/2 in
12 mm 41 90-HV
HRPV 10000 psi
690 bar
-65 F
-54 C
1000 F
538 C 1.80 x x x x x 1/4 in
6mm
1/2 in
12 mm 41 90-HV
HGV 10000 psi
690 bar
-65 F
-54 C
1000 F
538 C 0.35 x x x x x 1/4 in
6mm
1/2 in
12 mm 41 90-HV
HVG 6000 psi
414 bar
-65 F
-54 C
1000 F
538 C 0.35 x x x x x 1/4 in
6mm
1/2 in
12 mm 41 90-HV
HYNV 10000 psi
690 bar
-65 F
-54 C
1000 F
538 C 0.35 x x x 1/4 in
6mm
1/2 in
12 mm 41 90-HV
20K HNV 20000 psi
13 79 bar
-63 F
-54 C
392 F
200 C 0.66 x x 1/4 in
6mm
9/16 in
14 mm
41 90-
HH20K
- 适用于高污染级别和高频工
况,常用于油气处理厂
- 直通流道设计
- 气密密封
- 承压可达10,000psig (690barg)
- 结构紧凑,单个和多个仪表接
口可选
- 在气体应用场合可选用软阀座
- 应用于冷作压力CWP
20,000psi(13 79bar)
- 非旋转阀杆确保关闭时的密封
可靠
- 填料由外部压杆控制,不受阀
杆转动影响
- 精细螺纹提升阀杆的灵敏度和
精确度
- 独特Tru-Loc锁盘设计,确保
安全,防振动
CCIMS- (Catalog 4190-CCIMS)
Monoflange (Catalog 4190-FP)
Pro-Bloc- (Catalog 4190-FP)
Monoflange(Fe)&Pro-Bloc(Fe)(Catalog 4190-FP)
阀组
- 应用于流量测量领域的紧凑型
安装解决方案
- 减少75%的安装时间
- 减少高达85%的连接点和泄漏
途径
- 专利的phastfit结构将变送器
的拆卸和安装变得方便快捷
- 紧凑型一体化双隔断法兰阀
组,通用针阀结构设计
- 大大降低安装成本,并减少泄
漏点,提高安全性
- 多种规格选项可选,包括单隔
断、双隔断和双隔断单排放
- 多种材料可选,包括碳钢、不锈
钢、双相钢和Alloy 625等特殊
合金
- 独特一体化双隔断法兰阀组,
针阀和球阀形式可选
- 降低安装成本的同时通过减少
漏点,提高安全性
- 多种规格选项可选,包括单隔
断、双隔断和双阻隔单排放
- 多种材料可选,包括碳钢、不锈
钢、双相钢和Alloy 625等特殊
合金
- 通过ISO15848认证
- 满足最高的泄露等级‘A’级
- 所有螺纹与介质隔离
- 所有球阀都是双向流通
- 防火设计可选
Enclosures Analytical Systems Pneumatic
Ball Valves Compression Fittings 阀门
16
2/3/5阀组 (Catalog 4190-PM/4190-FM)
HBM 系列 (Catalog 4190-HBM)
类型系列产品描述
最大
工作压力
温度阀体材料添料阀座接口尺寸范围
样本Min Max 碳






Min Max
阀组
MF 双阻断和排放ANSI2500
API10000
-65F
54C
1000F
538C X X X X X X X X 1/4in
6mm
1/2in
12mm 4190-FP
PB 双阻断和排放ANSI2500
API10000
-65F
-54C
450F
232C X X X X X X X 1/4in
6mm
1in
25mm 4190-FP
H2 2阀组-针阀形式10000psi
689bar
-65F
-54C
1000F
538C X X X X X X X 1/4in
6mm
1/2in
12mm 4190-PM
H3 3阀组-针阀形式10000psi
689bar
-65F
-54C
1000F
538C X X X X X X X 1/4in
6mm
1/2in
12mm 4190-FM
H5 5阀组-针阀形式10000psi
689bar
-65F
-54C
1000F
538C X X X X X X X 1/4in
6mm
1/2in
12mm 4190-FM
HBM 2&3阀组-球阀形式10000psi
689bar
-65F
-54C
450F
232C X X X X X X 1/4in
6mm
1/2in
12mm 4190-HBM
- 用于压力和流量测量的
2/3/5阀通用阀组
- PTFree接头可选,无需生胶
带,减少泄漏点和安装成本
- 多种材质可选,包括不锈钢、
Hastelloy、6Mo、Monel和
Alloy 625等特殊合金
- 可选择与变送器直接安装或远
程安装
- 阀组可选用球阀(10mm通径)
和针阀多种规格形式可选,包
括单隔断单排放和双隔断单排
放阀组
- 工作压力可达10,000psi(690bar)
- A-LOK-或CPI-卡套连接方式
可选,可减少漏点和安装成本
GRAFOIL-
PTFE
316SS
PEEK-
PCTFE
PTFE
Valves Quick Couplings
Pressure Regulators Pipe Fittings
17
NOVA 系列 (Catalog 4515)
NOVAAOP (Catalog 4515)
NV55 (Catalog 4515)
- 通用型,小体积,大流量- 可用于流量较大的腐蚀性流体
场合
FS190 (Catalog 4515)
膜阀
www.parker.com/veriflo
- 过流关断阀
- 手动和气动控制可选
- 阀门功能不受安装位置影响
(可水平、竖直、倾斜安装)
- 六种压力/流量设定范围
- 焊接接头和1/4”NPT内螺纹接
头可选
- 清晰的显示操作位置—“打开
(重置)”或者“自动(关闭)”
- 通用型,使用寿命长,结构紧凑
- 多种手柄形式可选
- 用于减压阀出口控制阀,气体
控制面板和分析取样系统
- 通用型,使用寿命长,结构紧凑
- 用于减压阀出口控制,气体控
制面板和取样分析系统
- 常开和常闭两种形式可选
- 多种气控执行压力可选
Enclosures Analytical Systems Pneumatic
Ball Valves Compression Fittings 阀门
18
944AOPHPNCSP (Catalog 4515)
16 系列 (Catalog 4515)
类型系列产品描述
最大
工作压力
温度Cv 阀体材料驱动形式
样本
Min Max 0.1 0.3 0.6 铜









膜阀
NOVA 膜片式设计
无弹簧结构
250psig
17barg
-15F
-26C
150F
66C X X X X X 4515
NOVAAOP 膜片式设计
无弹簧结构
12 5psig
9barg
-15F
-26C
150F
66C X X X X X 4515
NV55 膜片式设计
无弹簧结构
250psig
17barg
-15F
-26C
150F
66C X X X X 4515
944 AOPHPNCSP 膜片式设计
无弹簧结构
3500psig
241 barg
-40F
-40C
150F
66C X X X 4515
16系列
膜片式设计
弹簧结构
3000psig
207barg X X X X 4515
- 高压气动膜阀
- 性能可靠、精确控制
- 采用液压气动执行机构,执行
更安全可靠
- 1 /4”NPT内螺纹
- 高压膜阀,用于气体分配/气柜
应用
- 31 6不锈钢机加工阀体
- 金属对金属膜片密封
- 阀门无填料设计
Enclosures Analytical Systems Pneumatic
Ball Valves Compression Fittings 阀门
19
Enclosures Analytical Systems Pneumatic
Ball Valves Compression Fittings 减压阀
20
NPR4100 (Catalog 4511)
IR4000 系列 (Catalog 4511)
IR5000 系列 (Catalog 4511)
HFR900 (Catalog 4511)
HFR1200 (Catalog 4511)
减压阀
- 内腔无螺纹设计
- 大尺寸Hastelloy C-22 波纹膜片
- 灵敏度高,用于精确压力控制
- 适用于分析系统中气体控制和
仪表校准
- 大流量减压阀
- 进口压力可达1,250psi(86bar)
- Cv值1.2
- 大尺寸的感压膜片可提供稳定
的压力控制
- 大流量减压阀
- 嵌入式可更换阀座
- 可用于腐蚀性流体
- 31 6L不锈钢和铜材料可选
- 适用于负压调节
- 内腔无螺纹设计
- Hastelloy C-22 波纹膜片
- 适用于传输低压气
- 白色手柄表示负压
- 内腔无螺纹设计
- Hastelloy C-22 波纹膜片
- 31 6L不锈钢、铜、Monel、
Hastelloy C-22 等材料可选
- 在一氧化氮和碳氢化合物应用
场合能有效密封
- 内腔残余容积小
- 适合实验室、分析系统及半导
体领域中的常规应用
www.parker.com/veriflo
Valves Quick Couplings
Pressure Regulators Pipe Fittings
21
IR6000 系列 (Catalog 4511)
APR66 (Catalog 4511)
Quantum 959 (Catalog 4511)
DM3000 (Catalog 4518)


系列形式
压力Cv 阀体材料接口形式
最大样本
进口压力
最大
出口压力
Min Max 316L
SS Brass Hastelloy
C-22- MONEL- Min
FNPT
Max
FNPT


面密
封或
焊接





NPR41 00 负压
25psig
17barg
-26inHg10psig
-1.8inHg0.7barg 0.02 0.15 X X X X 1/8” 3/8” X 4511
IR4000 通用
4000psig
276barg
500psig
34 barg 0.02 0.15 X X X X 1/8” 3/8” X 4511
IR5000 低压
3500psig
241 barg
250psig
17barg 0.02 0.15 X X 1/8” 1/2” X 4511
HFR900 大流量
500psig
34 barg
150psig
10barg 0.85 0.85 X 1/4” 1/2” X 4511
APR66 高压
6000psig
414 barg
6000psig
414 barg 0.04 0.04 X X 1/8” 1/4” 4511
Quanturn
959
膜片阀芯
一体式
3500psig
241 barg
150psig
10barg 0.04 0.20 X X 1/4” 1/4” X 4511
DM3000 表面
安装
X 4511
HF12 00 大流量
12 50psig
86barg
200psig
14 bar X 1/2” 3/4” X X HF12 00
- 两级减压阀
- 内腔无螺纹设计
- Hastelloy C-22 波纹膜片
- 31 6L不锈钢、铜、Monel、
Hastelloy C-22 等材料可选
- 消除供气压力的影响,适用于
进口压力较大,出口压力精度
要求较高的场合
- 用于精炼厂、分析系统和特气
生产厂的钢瓶气减压
- 活塞式感应高压减压阀
- 低执行扭矩
- 压力可达6,000psig (413 .7 bar)
- 31 6L不锈钢和铜可选
- 膜片/阀芯一体式减压阀,降低
减压阀爬升现象的发生
- 内腔无螺纹设计
- 金属对金属膜片密封
- 31 6L不锈钢、铜和Hastelloy
C-22 可选
- 表面安装微型减压阀
- 符合ANSI/ISA SP76.00.02标
准的模块化接口设计
- 螺纹与介质隔离设计
- 峰值抑制从而提高流量稳定
- 实现快速吹扫
Enclosures Analytical Systems Pneumatic
Ball Valves Compression Fittings 减压阀
22
背压阀
ABP1 (Catalog 4510)
ABP3 (Catalog 4510)
BPR50 (Catalog 4510)
类型系列形式
压力Cv 阀体材料接口形式
样本
最大进口压力Min Max 316L SS Hatelloy
C-22 Monel Min
FNPT
Max
FNPT
背压阀
ABP1 通用
500psig
34 barg 0.06 0.30 X X X 1/8” 1/4” 4510
ABP3 低压
60psig
4barg 0.06 0.30 X X 1/8” 1/4” 4510
BPR50 高压
2500psig
172barg 0.45 0.45 X 1/4” 1/4” 4510
- 减少污染物产生并可精确控制
背压
- 内腔无螺纹设计
- Hastelloy C-22 波纹膜片
- 可靠的膜片限位,增大使用寿命
- 31 6L不锈钢、铜、Hastelloy C-
22 和Monel可选
- 内腔无螺纹设计
- 大膜片高灵敏度设计
- 大尺寸Hastelloy C-22 波纹膜片
- 可靠的膜片限位,增强寿命
- 31 6不锈钢,铜和Hastelloy C-
22 可选
- 可用于腐蚀性流体
- 调节范围从100psi(6.7bar)到
2000psi (13 8bar)
- 活塞式感压高压背压阀
- 材质为31 6L不锈钢
www.parker.com/veriflo
Valves Quick Couplings
Pressure Regulators Pipe Fittings
23
AVR3 (Catalog 4512)
AVR4 (Catalog 4512)
气化减压阀
www.parker.com/veriflo
类型系列形式
压力Cv 阀体材料接口形式
最大Catalog
进口压力
最大
出口压力
Max Min 316L
SS MONEL Min
FNPT
Max
FNPT
气化减压阀
AVR3 蒸气加热
4000psig
276barg
500psig
34 barg 0.06 0.06 X X 1/8” 1/8” 4512
AVR4 电加热
4000psig
276barg
500psig
34 barg 0.06 0.06 X X 1/8” 1/8” 4512
- 蒸气加热设计
- 内腔无螺纹设计
- 31 6不锈钢,Monel材料可选
- 阀内腔容积只有0.5cc
- Hastelloy C-22 波纹膜片
- 电加热设计
- 现场可对热交换部件进行维修
- 经CSA, Cenelec和ATEX认证
- 内腔无螺纹设计
- 12 0v或24 0v,50/60Hz
- Hastelloy C-22 波纹膜片
- 31 6L不锈钢,Monel材料可选



Porter 仪器仪表

派克汉尼汾公司的Porter工厂专注于设计和制造在小流量工作状 态下,对于气体和液体实现精密测量与控制的仪器仪表。

气体质量流量控制器 (FM-1041 & FM 441)
数字液体质量流量控制器 (FM-998)
浮子流量计 (Catalog FM-1058)
仪表减压阀 (Catalog FM- 1057)

- 流量范围从0-5 sccm 到0- 1000slpm(氮气)
- 设定点的响应时间不超过1sec
- 控制精度可达实际流量的1%
- I/O(输入&输出)可选模拟和 数字信号
- 可实现本地/远程设置/显示
- 热式测量系统测量准确,流体 温度上升不超过5°C
- 专利控制电路与压电执行控制 阀在低流量范围提供快速、稳 定的控制
- 65mm和150mm流量管可选
- 阀体可选择一体式锻造或侧板 式结构
- 流量管和阀可更换,可根据需 求在线变更结构
- 所有型号均为直动式,无泄放。 满足仪表分析系统装置清洁度要求
- 专为低流量管路提供高精度的 控制,典型应用于仪表系统
- 可选择特殊位置接口、阀块安 装结构或将减压阀集成到仪器设备中


Enclosures Analytical Systems Pneumatic
Ball Valves Compression Fittings 流量控制器


Partek含氟聚合物 PFA / PTFE 产品


持久耐用,无泄漏的含氟聚合物产品广泛应用于各种工业领域, 包括半导体制造、化工、食品、制药、生物以及分析仪器。 Par tek含氟聚合物(PFA/PTFE)产品应用于压力低于120 psig(8.27barg),温度不超过400F(204℃)的任何超高纯或腐蚀 性化学品的理想选择。


含氟聚合物阀门及接头具有很好的耐腐蚀性,并可确保介质/系 统的洁净度。所有产品的接触介质表面均为耐腐蚀PFA或 PTFE材质。Partek产品可提供的尺寸范围从1/8”至1”。



含氟聚合物产品


- Parflare扩口接头: 可用于侧向负载和振动工况,内 腔残余容积小,减少粒子滞留和细菌增长。
- Pargrip PFA卡套接头:适用于要求安装简便的场 合,组装无需特殊工具,软管无需预先开槽。
- Parbond PFA熔接接头:为永久式焊接连接,避免 螺纹连接和消除滞留区域,是无泄漏的连接方式, 适合大流量、低压降应用。
- PFA螺纹管接头:可提供多种形式的标准NPT螺纹 接头,安装时使用PTFE生胶带。
- PFA阀门,压力表保护器,热电偶接头和喷枪:高循 环使用寿命,全部由含氟聚合物制造,已得到多年 成功应用。
- PTFE阀门,减压阀,流量计:接触介质的区域全部 由含氟聚合物PFA/PTFE制造,抗腐蚀性卓越,使 用寿命长。

(Catalog PSM Partek)


Valves Quick Couplings
PresPsFuAr/eP RTeFgEu 产lat品ors Pipe Fittings
25
Enclosures Analytical Systems Pneumatic
Ball Valves Compression Fittings 分析系统
26
在线分析用尾气排放压力稳定系统 (Bulletin 4141-VR)
Vent Master-尾气排放系统 (Catalog 4142-VM)
IntraFlow- 模块式分析预处理系统(Catalog 4250)
- 系统包括接头,阀门,流路切换
阀,减压阀和测量仪表等
- 具有工程预置、结构紧凑、免维
护等特点
- 系统可随供气流量和压力的变
化而调整。
- 行业中唯一在样品气排放分析
应用中能满足环境要求标准的
系统
- 系统包括减压阀、仪表、浮子流
量计、喷射器和压力控制器
- 具有工程预置、结构紧凑、免维
护等特点
- 行业中唯一在样品气排放分析
应用中能满足环境要求标准的
系统
- 为分析仪建立稳定的分析压力
- 在排放流量为0-18slpm和火
炬烟囱燃烧器背压为20psi时,
分析精度可达±0.6%
- 模块式表面安装仪表系统
- 符合SA/ANSI SP 76.00.02标准
- 所有元件均达到Gen 2 & 3
NeSSI技术标准
- 工作压力范围从真空到
500psig(34 barg)
- 可提供系统设计软件
我们为全球石化/化工分析市场提供完善可靠的分析系统,
适用于环境监测、实验室和化工实验装置领域,同样,它们
也是电力和医药分析的基础。
没有任何其他供应商可以像Parker一样提供如此完整、先进
和具有针对性的取样分析系统。
Valves Quick Couplings
Pressure Regulators Pipe Fittings
27
R-max- 模块式多流路切换系统 (Catalog 4140-R)
ChangeOver连续供气系统 (Catalog 4511)
- 表面安装多流路切换系统
- 工作压力范围从真空到
500psig(34 barg)
- 气控操作压力低-40psig(-2.76)
- 内腔小,减少系统吹扫时间
- 紧凑式模块化系统解决方案,
用于提供持续的气体供应
- 可配置减压阀控制出口压力
- 提供可听/可视报警器
- 31 6L不锈钢和铜可选
- 可用于氧气环境
Enclosures Analytical Systems Pneumatic
软管/快换B接al头l V/金al属ve软s管/C多o芯mp管re和ss伴io热n 管Fittings
28
Push-Lok- 软管 (Bulletin 4281-B1-US)
快换接头 (Catalog 4220)
金属软管 (Catalog 4690-MH)
Multitube-多芯管和伴热管 (Catalog 4200-M-2)
- 独特密封使其具备良好的可靠
性和耐久性,适用于洁净场合
- 安装无需扣压或其他特殊工具
- 内衬为合成橡胶,适用于石油、
空气和水等介质。
- 防溢出设计减少了断开时的流
体损失
- 在连接过程中使空气的混入量
最小化
- 配套双隔断嵌入阀,适用于腐
蚀性环境隔绝介质,增强密封
- 工作压力范围从300 psi到
5,000 psi
- 用于其它软管不能满足要求的
苛刻工况
- 温度可高达1,500°F(816°C)
- 通常用于输送液化氮
- 渗透率比其他软管低
- 多种结构可选,包括电伴热和
蒸气伴热等
- 用于传输,控制气动信号,气体
和液体
- 材质包括铜,不锈钢,合金和
PFA/PTFE等
Valves Quick Couplings
Press工ur具e R和e附gu件lators Pipe Fittings
29
制管工具 (Catalog 4290)
取样钢瓶 (Catalog 4160-SC)
铜质快插接头 (Bulletin 3531-QRG/USA)
Texas 热电偶管(Catalog4240)
- 高品质的手动弯管工具,割管
刀,去毛刺工具和预安装工具。
- 弯管器尺寸从1-8" 到 1"
- 割管刀用于切割31 6不锈钢钢管
- Par-Lok扳手可360°快速动
作,灵活简便
- 预安装工具适用于狭窄空间里
的管接头装配
- 承压1,800psi,DOT 等级
- 不锈钢结构
- ANSI/ASME B1.20.1内螺纹
- Prestolok-铜质和Prestolok II-
复合式接头用于尼龙,聚乙
烯,聚氨酯和金属软管
- 主要应用于气动领域
- 配套不锈钢卡环,无需内衬套
- 安装不需要工具
- 适用于侧向负载
- 法兰式热电偶管有局部渗透
和全渗透焊接形式
- 每个热电偶接头均可提供
HCT炉号追踪
- 多种特殊合金材料可选
Enclosures Analytical Systems Pneumatic
Ball Valves Compression Fittings
30
卫生级和生物制药产品
在食品,饮料,奶制品和生物制药过程控制工业,派克拥有包括接
头,阀门和相关过程控制产品等全套产品线。
所有产品均能满足或超过这些行业的标准。
卫生级接头 (Catalog 4270)
卫生级阀门 (Catalog 4270-VFC)
垫圈 (Catalog 4270)
- 连接方式有对焊, 扣压, 锥面密
封以及其他安装方式
- 应用于制药和生物领域的
ASME-BPE接头
- 表面光洁度从BA级到EP级
(10RA电抛光)可选
- 多种转换接头可选,螺纹连接,
承插焊,法兰连接,DIN连接
- 卫生级阀门包括三片式球阀,蝶
阀,单向阀和取样阀
- 玻璃材质可选,流道可视
- 电动和气动执行器可选,并辅
以配套的限位开关、位置传感
器及电磁阀。
- 卫生级垫片和O型圈满足3A和
医药Class 6标准
- 多种尺寸和材料可选,如
Buna,EPDM,聚硅酮,
PTFE,SFY和特殊化合物,可应
用于特殊场合
- 多种颜色的color-grip垫片可
选,满足SOP要求并减少交叉
污染
- 网眼式,小孔式,扣压式和锥
形垫圈可选,应用于工况苛刻
和特殊的场合
Valves Quick Couplings
Pressure Regulators Pipe Fittings
31
产品选型指导CD操作指南
派克CDCatalog包含了可供选型的所有Catalog,同时
也包含了除仪器仪表部门外的内容。
如何使用CDCatalog
将CD放入光驱。自动读取Acrobat- Reader文件。文件打
开后,可以根据光盘里产品选型指南,到具体某个产品
Catalog里选择相应产品。若Acrobat Reader文件没自动
打开,那么需要把Acrobat Reader安装在你的硬盘里。打
开CD即可运行,您便可看到产品选型指南,然后选择你所
需的产品系列。
ATTENTION PRINTER:
Magenta Outline Box
Indicates Placement of CD Sleeve.
Box and type DO NOT PRINT
Hastelloy C-22 - is a registered trademark of Haynes International, Inc.
Hastalloy- is a registered trademark of Haynes Industries, Inc.
PEEK- is a registered trademark of Victrex plc.
MONEL is a trademark of the Special Metals Corporation.
GRAFOIL is a registered trademark of GrafTech International.
09-12-A ING-CH-32P-0152






美国DMK Engineering Solutions公司
信德迈科技(北京)有限公司 CNMEC Technology


地址:北京市朝阳区望京街10号望京SOHO塔1C座2115室
邮编:100102
电话:010-8428 2935, 8428 9077, 8428 3983
手机:139 1096 2635
Http://www.cnmec.biz
E-mail:sales@cnmec.biz
传真:010-8428 8762


京ICP备08000876号-1
京公网安备 11010502019740
