Thomas & Betts 52/53系列防水接头和金属软管

密封材料对油、冷却液、液压油和水都具有抵抗力!
防水密封垫片

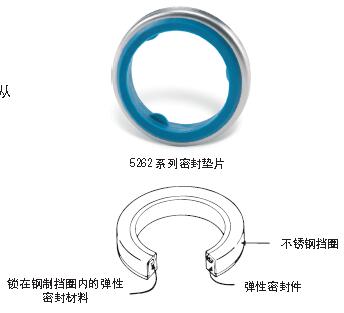

5262 系列密封垫片

5262 系列密封垫片包括一个不锈钢扣环，可以防止Santoprene 垫片的拉伸，从 而确保提供更佳的密封效果。

应用
- 与外螺纹连接头配合使用时，它可以在开孔 (knockout) 处针对油、 烟气或湿气提供紧密的密封效果

产品特性

- 产品设计将弹性密封材料镶嵌到钢材质挡圈中
- 钢制挡圈可保护密封件不会在承受力矩时被挤出，并且可将材 料的压缩限制为一个更佳的预设值，从而提供高质量的密封
- 弹性材料可以流动，并密封住粗糙表面
- NEMA 3R、4、6 和13 防护等级

产品编号 导线管尺寸 尺寸 (IN.) 标准包装 A B 数量
5299** 14" .80 .11 50
5261** 38" .95 .11 50
5262 12" 1.16 .18 50
5263 34" 1.49 .19 25
5264 1" 1.75 .19 25
5265 114" 2.15 .22 5
5266 112" 2.42 .23 5
5267 2" 2.92 .23 5
5268 212" 3.44 .23 5
5269 3" 4.08 .23 5
5270 4" 5.29 .31 5

** UL 认证不适用。
UL 文件编号E 13938 CSA 文件编号2884
Santoprene 是Advanced Elastomer Systems 公司的注册商标。

为空闲的开孔提供可重用的防雨、防尘和防油密封！
K.O. 防水堵头

- 开孔空闲不用时，无需更换NEMA 3R、4、 6 或13 防护等级的外壳
- 安装时不需要任何工具 - 只需将其推入 开孔中，然后按下按钮即可
- 由阻燃性氯丁橡胶制成
- 满足UL 514 可燃性测试和NEMA 3R、4、6 和13 防护 等级的要求
- 温度范围为30° C 到105° C

产品编号 导线管尺寸A
5710 12" 1932"
5711 34" 112"
5712 1" 12732"
5713 114" 2732"
5714 112" 212"
5715 2" 3332"
5716 212" 32132"
5717 3" 41964"
5718 4" 51964"

UL 认证防雨产品。
满足海岸警卫法CG293 的要求。
UL 文件编号E13938
CSA 文件编号2884

CHASE 尼龙绝缘型连接头

钢或可锻铸铁材料，带有O 型密封圈

产品编号 导线管 尺寸 尺寸(IN.) A B C
5361 38" 1332 138 18
5362 12" 138 138 316
5363 34" 11116 158 14
5364 1" 2132 2116 14
5365 114" 238 238 516
5366 112" 21516 234 38
5367 2" 3916 3 38
5368 212" 438 31516 716
5369 3" 518 418 12
5370 4" 518 418 12

带SAFE-EDGE 接地锥和双斜面密封圈（±2" 以下）。
采用NEC 351-7 部分所规定的接地方法，通过UL 认证。

CHASE 尼龙绝缘型90° 直角连接头

产品编号导线管尺寸 尺寸 (IN.) A B C
5371 38" 1132 112 316
5372 12" 11564 11532 316
5373 34" 13164 178 932
5374 1" 12332 214 1132

带有SAFE-EDGE 接地锥和双斜面密封圈。
注意：UL 认证防水型产品；CSA 认证防水型产品。适用于I 级2 类、II 级1 类和2 类以及III 级1 类和2 类危险区域。按照美国国家电气规范(NEC) 的专门规定，这些危险区域必须使用符合标准的设备。
采用NEC 351-7 部分所规定的接地方法，通过UL 认证。

标准防水内螺纹变径接头

产品编号导线管尺寸 尺寸 (IN.) A B
5271 38" 1532 1916
5272 12" 138 11116
5273 34" 12132 134
5274 1" 178 218
5275 114" 2932 212
5276 112" 234 21116
5277 2" 31532 3116

采用NEC 351-7 部分所规定的接地方法，通过UL 认证。

- 避免沉重的导线管弯曲和拔拉！ 用于防水接头的丝网电缆缠带

产品编号 导线管 尺寸 防水连接头 CHASE 90°直角
直通式45°弯角90°直角CHASE 变径接头
WMG-LT1 38" 5331 5341 5351 5361 5371 5271
WMG-LT2 12" 5332 5342 5352 5362 5372 5272
WMG-LT3 34" 5333 5343 5353 5363 5373 5273
WMG-LT4 1" 5334 5344 5354 5364 5374 5274
WMG-LT5 114" 5335 5345 5355 5365 — 5275
WMG-LT6 112" 5336 5346 5356 5366 — 5276
WMG-LT7 2" 5337 5347 5357 5367 — 5277
WMG-LT8 212" 5338 5348 5358 5368 — 5278
WMG-LT9 3" 5339 5349 5359 5369 — 5279
WMG-LT10 4" 5340 5350 5360 5370 — 5282

丝网电缆缠带可单独订购：无需大量存货。
UL 文件编号E23018 CSA 文件编号2884 & 4484
