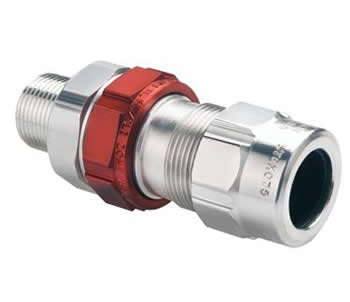

Thomas & Betts STAR TECK Teck 电缆接头
Thomas & Betts Teck and Tray Cable Fittings
Star Teck Teck and Tray Cable Fittings - Thomas & Betts
T&B Jacketed Metal Clad & Teck Cable Fittings. T&B fittings offer the widest range of solutions for jacketed metal clad and Teck cabling, including STAR-TECK

护套金属包层电缆和Teck电缆

金属包层电缆（MC 型），参见NEC? 第330 条

“MC 型金属包层电缆为出厂组装的一根或多根导线，且各个导线各自绝缘封闭在由联锁胶带、光滑管或波纹管构成的金属护套中MC 型金属包层电缆的额定电压高达5000 伏。美国国家电气规范允许使用金属护套作为设备的接地导体。

金属包层电缆可以使用各种各样的相导体绝缘材料（如交联聚乙烯和硅橡胶乙烯丙烯），具体取决于导体的额定温度和工作电位。 金属护套可以是镀锌钢、铝、铜或青铜。为了环保，通常使用特殊的外壳，如PVC 或氯丁橡胶外壳，套住金属护套。

金属包层电缆不得在可能受到物理损坏的地方使用。在提供电缆桥架、认证的线槽及少数特殊的危险场合，金属包层电缆可以外露、埋入使用。MC 型电缆也可以用于服务、馈线、分支电路、电力、 照明、控制和信号电路。

金属包层电缆可用于潮湿环境，暴露于破坏性腐蚀条件，或直接埋入泥土、混凝土或暴露在煤渣填充、强烈的氯化物、苛性碱、 蒸汽、氯或盐酸中，如果电缆的制造、金属护套内的导体、金属 护套符合国家电气规范330.10 节的要求弯曲半径的限制取决于电缆的尺寸和护套的类型（即光滑、互锁铠装、波纹套或屏蔽线芯），具体数值在7 倍到15 倍电缆外径范围内变化。

NEC 第330 条规定了可用于短接的接头。负载交流电的单芯电缆进入黑色金属盒子或外壳时，必须遵守NEC300.20 中的程序，以降低感应电流造成的热效应。这些程序包括推荐的导线排列方式、单个导线孔之间的金属切槽、导线通过绝缘壁的方法，或非磁性铝护套电缆接头的使用。

本节部分内容摘自马塞诸塞州波士顿美国国家消防协会美国国家电气规范NFPA 70，并已征得版权方许可。
详细细节和完整的信息，请参考以下规范：

- NEC 第330 条…金属包层电缆（MC 型）
- UL4，ANSI C33.9…MC 型金属包层电缆的安全标准。
- UL514B，出线盒及接头的安全标准
- A-A50552…美国联邦规范。电缆接头，电力电气及金属硬管及软管
- NEMA FM-1…标准。导线管和电缆组件的接头和支撑件

Teck 电缆

Teck 电缆得名于其第一个用户，安大略省柯克兰莱克的Teck-Hughes金矿。Teck 90 为CSA 型名称。该电缆的销售标号为铠装电缆。 Teck 电缆按照CSA 标准C22.2 第131 条制造，电缆具备高达5000伏的工作潜力，并提供裸露接地导体和可选护套。根据相导体绝 缘，当绝缘体为交联聚乙烯时，指定电缆为Teck 90（X-LINK）；当绝缘体是乙烯丙烯时，指定电缆为Teck90（EP）。这两种电缆 的额定使用温度为90°C（干燥地区）和75°C（潮湿地区）。如果Teck 电缆适用于-40°F 的环境中，则电缆标记为Teck 90 (X-LINK) - 40 或Teck 90 (EP) - 40。

Teck 电缆按照IPCEA 标准制造并通过CSA 认证，具备5000 伏以上的工作潜力。此电缆既可根据客户要求选配地线。

具有外部护套的Teck 电缆可以暴露或隐蔽布线在潮湿或干燥地区，室内/ 室外和腐蚀环境中。在干燥和潮湿地区，如果配备通风良好的软管，则Teck 电缆适合在通风、不通风环境和阶梯式导线槽中使用。根据加拿大电气规范，具有外部护套的Teck 电缆适用于地埋，以及Class II Division 2, Class III Division 1 及 2 危险区域。

Teck 电缆的特点是灵活且易于安装。电缆内部没有闭塞空间，提高了传热性能，大限度地减少了凝露。整体保护罩提供了良好的环境保障。

安装过程中，长期固定的弯曲半径通常在7 倍至12 倍电缆直径范围内变化，具体取决于电缆的结构和制造商的建议。在其它条件下，需要大半径弯曲。

加拿大电气规程第12-3028 部分要求，使用的端接接头必须具备足够的应力释放性能，并确保电气连续性，无伤非金属护套。无论铠装是否被用作接地导体，都必须具备连续性。除了在无腐蚀性气体的干燥地区，非金属护套不得剥至安装后铠装的暴露点。负载200 安培或更高的单一导体电缆通过单独的开口进入金属盒时，需要采取一定的措施，以防止感应导致金属温度过高。使用非铁或非金属盒式连接器、锁紧螺母、衬套和非磁性面板插接件安装的建议包含在规范中。

详细细节和完整的信息，请参考以下规范：

- CEC 第12 部分…布线方法CEC 第4 部分…导体
- CSA C22.2 No. 131 及131S （附录1）… Type Teck 电缆的安全标准
- CSA C22.2 No. 18…电源出线盒、接线盒和接头的安全标准
- UL 文件 E82038 — 卷1，第3 部分，第1 页，修订1/31/2007

注：此处提及的材料，无论涉及的是美国国家电气规范、保险商实验室、行业惯例还是其它内容，均不能视为我们的产品使用和安装所需的所有相关信息。在安装或使用前，请参阅适用的法规、指令和行业规范。
