Ty-Rap线缆紧固件系统 Ty-Rap高性能电缆扎带
通贝扎带

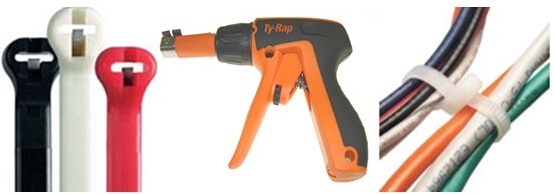

Ty-Rap线缆紧固件系统 电缆捆扎产品规格等级高性能好，具有坚固的钢质锁定结构，且安装面规格多。Ty-Rap电缆扎带采用创新型设计，以高质量工程材料制造而成，是实现高性能紧固解决方案的选择。Ty-Rap一直被模仿却未被超越，有应用中都表现卓越。

Ty-Rap产品包括广泛的专为各种应用而设计的产品扎带，无论是需要抵抗极端温度、火焰、连续太阳光照射、紫外线、化学辐射，还是需要很高的抗拉强度，ABB都能提供合适的电缆扎带和工具，简化装配和安装，节约时间。

客户受益

- Grip of Steel： Ty-Rap不吸水的不锈钢锁扣，可保证高强度和长使用寿命。
- 更少应力点：Ty-Rap光滑无痕的带身减少了应力点数量，延长了使用寿命；棱纹和颗粒可以牢牢抓住线束，防止震动环境下电缆滑动。
- 无障碍安装： 低剖面的椭圆带头，使线束轻松穿过隔板；易于操作。
- 在极端和恶劣环境下时间高性能：提供多种材质可选，满足耐腐蚀、耐化学物质，以及承受极端温度或其它苛刻条件的要求。

Ty-Rap电缆扎带产品目录

通贝Ty-Rap高性能电缆扎带主要产品

本色型电缆扎带 - 尼龙6.6 - 多种长度和6种宽度可选，抗拉强度可达780N - 多种颜色可选	防紫外线型电缆扎带 - 黑色（满足军工规格的2%碳含量要求） - 可提供热稳定+防紫外线型 - 多种长度和6种宽度可选，抗拉强度可达780N
彩色型电缆扎带 - 尼龙6.6 - 可按要求提供10种不同颜色的预打印扎带 - 多种长度和6种宽度可选	阻燃型电缆扎带 适合要求低可燃性、低发烟的场合，如公共交通、隧道等地点。
热稳定型电缆扎带 使用环境温度可达105°C	耐超高温型电缆扎带 - 连续极端温度范围：-40°C至 +150°C（空气温度） - 适用于工业、OEM、MRO及商业建筑应用中的高温环境
耐候型电缆扎带 - 聚丙烯耐候型，更出色的耐化学物品性 - 耐无机酸、多元醇、中性和碱性盐	ECTFE电缆扎带 - 显著优势：燃烧时发烟量低 - 适合风室等低烟应用
ETFE电缆扎带 - 耐化学物品、耐辐射 - 在零重力场合不会释放气体 - 典型应用：核设施、发电厂、航天设备等	可检测型电缆扎带 - 金属探测器可检测 - X射线可检测 - 亮蓝色，便于视觉检测 - 符合HACCP EU指令标准
铁路行业认证型电缆扎带 耐紫外线阻燃型Ty-Rap电缆扎带，适用于轨道交通行业。根据NFF 16-101标准测试。	不锈钢型电缆扎带

- Ty-Rap电缆扎带参考案例

自1958年问世以来，第一款Ty-Rap电缆扎带已经在种种苛刻应用中得到了广泛应用。今天，ABB为重载车辆、F1赛车、超级游艇以及勇气号火星车等应用提供了广泛的紧固件和电缆扎带解决方案。

TY-RAP 6.6尼龙电缆扎带—本色尼龙

温度范围：-40℃到85℃
适用于空气调节（天花板隔层电缆）应用
已通过UL 认证E49405
颜色：本色
捆扎直径（in/mm）范围：0.63/16.00--13.00/330.20
抗拉强度：(LB/N)范围：18/80.07--175/778.40

TY-RAP 抗紫外线6.6尼龙电缆扎带—颜色分类
温度范围：-40℃到85℃
适用于空气调节（天花板隔层电缆）紫外线或应用
颜色：黑色 棕色 红色 橙色 黄色 绿色 蓝色 紫色 灰色 米色和栗色
抗拉强度：(LB/N)范围：50 /222.40

TY-RAP 抗紫外线6.6尼龙电缆扎带—耐侯黑色
温度范围：-40℃到85℃
已通过UL 认证E49405
颜色：黑色
捆扎直径：（in/mm）范围：0.63/16.00--13.00/330.20
抗拉强度：(LB/N)范围：18/80.07--175/778.40

TY-RAP 抗紫外线4.6尼龙电缆扎带—可检测扎带
温度范围：-40℃到150℃
耐超高温
颜色：本色（橄榄色）

TY-RAP 耐热本色6.6尼龙电缆扎带
温度范围：-40℃到150℃
料符合ASTM D4066 PA121标准
颜色：淡绿色
捆扎直径: （in/mm）范围：0.63/16.00--9.00/228.60
抗拉强度：(LB/N)范围：18/80.07—120/533.80

TY-RAP 耐热/抗紫外线黑色6.6尼龙扎带
温度范围：-40℃到150℃
- 适合户外应用
颜色：黑色
抗拉强度：(LB/N)范围：18/80.07—120/533.80

TY-RAP耐侯性聚丙烯扎带
温度范围：-40℃到85℃
优异的耐化学品腐蚀性能
卓越的抗紫外线能力
质轻易浮---能漂浮在大多数液体的表面
颜色：黑色
捆扎直径：（in/mm）范围：0.63/16.00--3.50/88.90
抗拉强度：(LB/N)范围：18/80.07—60/266.90

TY-RAP耐侯性尼龙12扎带，拥有较长的使用寿命
温度范围：-40℃到85℃
该材料能够很好的抗紫外线和耐化学品腐蚀
尼龙12的吸湿性比6.6尼龙低，因此，水对其造成的影响更小。
颜色：黑色
捆扎直径：（in/mm）范围：1.75/44.45—9.00/228.60
抗拉强度：(LB/N)范围：35/155.70—85/378.10

TY-RAP阻燃6.6尼龙扎带
温度范围：-40℃到85℃
适合在走廊应用
阻燃等级达到UL94V-0
低烟
颜色：白色
捆扎直径：（in/mm）范围：0.63/16.00—4.00/101.60
抗拉强度：(LB/N)范围：18/80.07—120/533.80

TY-RAP耐辐射含氟聚合物扎带
温度范围： -60℃到170℃
耐辐射性高达2X10 8 RAD
拥有极强的耐化学品性
阻燃等级达到UL94V-0
拥有较强的使用寿命
颜色：浅绿色
捆扎直径：（in/mm）范围：0.63/16.00—4.00/101.60
抗拉强度：(LB/N)范围：18/80.07—120/533.80

TY-RAP聚合物材质低烟扎带
温度范围： -45℃到170℃
由坚韧的氟聚合物材料制造
适用于空气处理场所
阻燃等级达到UL94V-0
低烟
颜色：栗色
捆扎直径：（in/mm）范围：0.63/16.00—1.75/44.45
抗拉强度：(LB/N)范围：18/80.07—50/222.40

Ty-Rap? 耐超高温4.6尼龙扎带（耐超高温！）
Ty-Rap? 可检测扎带

TY-RAP阻燃6.6尼龙标识扎带
温度范围： -40℃到85℃
自锁式TY-RAP标识扎带提供单一和多项两种配置。该系列扎带可使用特殊的通贝笔进行及时书写或者采用热打印的方式制作永久性标识。该扎带可用于同时捆扎和标识目的，很实惠。同时该炸带可以使用标准的TY-RAP扎带工具进行安装。
颜色：本色
捆扎直径：（in/mm）范围：0.63/16.00—14.00/101.60
抗拉强度：(LB/N)范围：18/80.07—50/222.40

Deltec双锁头电缆扎带

温度范围：-65℃到90℃
带身材质为耐侯性乙缩醛，拥有卓越的耐光 耐水分和耐盐分性能
锁定装置：船舶级耐腐蚀铜合金
抗拉强度：250磅
使用寿命：20年以上（户外环境）
持续负载：20磅
颜色：黑色
捆扎直径：（in/mm）范围：3/76.20—8/203.20
抗拉强度：(LB/N)范围：250 /1112

Ty-Rap? 可重用不锈钢电缆扎带
Ty-Rap? 双锁型不锈钢电缆扎带
Ty-Rap? Multi-Lok不锈钢自锁电缆扎带
Ty-Rap? 球锁不锈钢扎带

TY-RAP涤纶涂层不锈钢球锁电缆扎带
温度范围：-40℃到150℃
316（航海级）不锈钢结构保证了优异的强度和耐久性
完整的涤纶涂层耐腐蚀 紫外线辐射 极端温度 化学物 冲击 磨损 防止裂纹
与传统槽钢相比，不锈钢扎带无尖锐边缘。
低烟 无卤涤纶涂层进一步保证了人员安全
尖尾包装快速简单安装
楔型头部内的低剖面球将扎带安全锁入位置
认证/标准：Lloyds DNV GL CE和RoHS
颜色：黑色
捆扎直径：（in/mm）范围：2/51—8/203
抗拉强度：(LB/N)范围：100 /444.8-250/1112

UL94垂直燃烧测试过程
测试的材料样品，尺寸为5”X1/2”,用有和产品一样的厚度，相同的制造环境和老化状态。测试时，使用一个垂直的夹具支承样品并使用精确控制的火焰燃烧10秒钟。
移开火焰，记录材料的燃烧时间。如果火焰熄灭，用火焰在此燃烧10秒钟，然后在此记录燃烧时间，观察并记录测试样品滴落的液滴是否点燃棉花层。

材料阻燃等级为UL94V-0：
阻燃等级为V-0的材料，满足以下条件：
A：没有任何样品在测试火焰移开之后仍然有火苗燃烧超过10秒
B:对于每组5件样品，10次点燃后，带火苗燃烧的总时间不超过50秒。
C：没有任何样品在测试火焰移开后会一直燃烧（包括有火苗的燃烧和发红的燃烧）到夹具。
D：没有任何样品燃烧时滴落的液滴会点燃下方12”处的干吸收性外科手术棉。
E：没有任何样品在第二次测试火焰移开之后持续发红燃烧超过30秒。

材料阻燃等级为UL94V-1：
阻燃等级为V-1的材料，满足以下条件：
A：没有任何样品在测试火焰移开之后仍然有火苗燃烧超过30秒。
B：对于每组5件样品，10次点燃后，带火苗燃烧的总时间不超过150秒。
C：没有任何样品在测试火焰移开后会一直燃烧（包括有火苗的燃烧和发红的燃烧）到夹具。
D：没有任何样品燃烧时滴落的滴液会点燃下方12”处的干吸收外科手术棉。
E：没有任何样品在第二次测试火焰移开之后持续发红燃烧超过60秒。

材料阻燃等级为UL94V-2：
阻燃等级为V-2的材料，满足以下条件：
A：没有任何样品在测试火焰移开之后仍然有火苗燃烧超过30秒。
B：对于每组5件样品，0次点燃后，带火苗燃烧的总时间不超过250秒。
C：没有任何样品在测试火焰移开后会一直燃烧（包括有火苗的燃烧和发红的燃烧）到夹具。
D：允许样品燃烧时的滴液点燃下方12”处的干吸收性外科手术棉，但持续时间很短。
E：没有任何样品在第二次测试火焰移开之后持续发红燃烧超过60秒。
紧固系统—TY-RAP 高性能电缆扎带 工具和附件高性能材质电缆扎带。
