非金属防水型软线接头 — Black Beauty系列

应用

- 防水接头将软线连入盒体或外壳中，并提供合适的电缆接头性能。

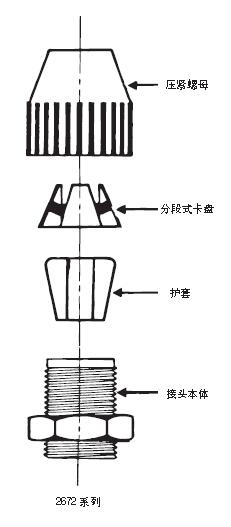

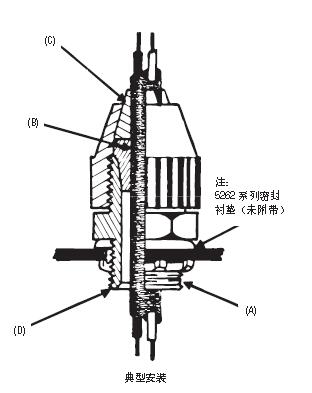

产品特性

- 锥形螺纹承口密封件搭配内螺纹连接头 (A)
- 氯丁橡胶护套提供防水安装 (B)
- 手动旋紧，组装无需其他工具
- 采用分段式卡盘，可提供上佳的导线拉拔性能，不会切断或损坏导线包层 (C)
- 采用防腐和耐候性塑料，非常适合户外/ 户内使用
- 采用塑料件，提高了介电强度，提供了绝缘管颈 (D)
- 适用规格范围广 - 减少库存量

标准材料

接头本体，压紧螺母分段式卡盘： ...耐候热塑
性塑料
（额定温度：
-34° C 到105° C，
即-29° F 到221° F）
套管 ...................................................... 氯丁橡胶
标准饰面
所有零件均为模塑材质

范围:

外径0.250 到1.020 .....................S、SO、SV、ST、
STO、SJ、SJO、SJT、SJTO、
SVTO、SVO、SVT 软线

认证/ 兼容性

UL（UL 文件编号E-23018）
CSA LR-2884, LR-4484
UL 514B
CSA C22.2 第18 号
NFPA 70
联邦标准H-28（螺纹）

- 结实的耐候性尼龙结构！ Black Beauty 非金属防水型电缆接头 — 直头型

- UL94-V2 阻燃等级
- 温度范围：-34° C 到+105° C
- 满足海岸警卫法CG293 的要求

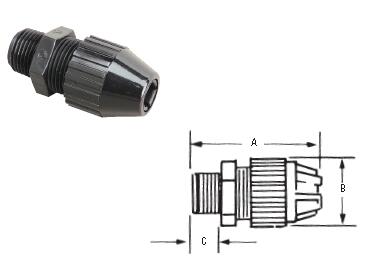

产品 编号 管颈或 承口规格 管颈直径 (IN.) 适用导线规格 （英寸） 尺寸 (IN.) A B C
2671 38" .33 .125–.275 2.0 .90 .46
2690 12" .33 .125–.275 2.3 .90 .60
2672 12" .55 .250–.400 2.6 1.27 .60
2673* 12" .55 .400–.560 2.6 1.27 .60
2691* 12" .54 .560–.690 3.0 1.57 .60
2692* 12" .54 .660–.780 3.0 1.57 .60
2693 34" .55 .250–.400 2.7 1.27 .62
2694* 34" .55 .400–.560 2.7 1.27 .62
2674 34" .79 .560–.690 3.0 1.57 .62
2675 34" .79 .660–.780 3.0 1.57 .62
2696* 34" .76 .770–.895 3.2 1.89 .62
2676 1" .98 .660–.780 3.3 1.89 .77
2677 1" .98 .770–.895 3.3 1.89 .77
2678* 1" .98 .870–1.020 3.3 1.89 .77
2699 1" .98 .890–1.090 4.2 2.58 .77
2702 114" 1.25 .890–1.090 4.2 2.58 .80
2703 114" 1.25 1.080–1.280 4.0 2.58 .80
2704 114" 1.25 1.270–1.470 4.0 2.58 .80
2705-TB 112" 1.47 .890–1.150 4.2 2.95 .82
2706 112" 1.47 1.140–1.400 4.3 2.95 .82
2707 112" 1.47 1.390–1.650 4.3 2.95 .82
2708 2" 1.89 1.190–1.530 5.1 3.50 .84
2709 2" 1.89 1.520–1.860 4.9 3.50 .84
2710* 2" 1.89 1.850–2.190 4.9 3.50 .84

* 请剥去足够的电缆外包层以保证导线能够穿过接头本体。

本页所列所有产品均适用于NEC 明确准许通用型设备使用的危险场所，相应的防爆等级Class I、Div. 2，Class II、Div. 1 及2，Class III、
Div. 1 及2。

UL 文件编号E 13938
CSA 文件编号52391

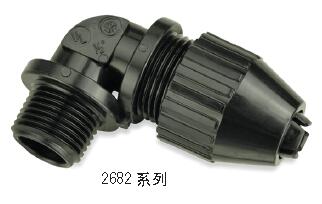

- 标准尺寸主体的直角弯头！ Black Beauty 非金属防水型电缆接头 - 直角弯头

- 耐候性尼龙结构
- UL94-V2 阻燃等级
- 温度范围：-34° C 到+105° C
- 满足海岸警卫法CG293 的要求

产品 编号 管颈或 承口规格 管颈直 径 （英 寸） 适用导线规格 （英寸） 尺寸 (IN.) A B C

2680 38" .33 .125–.275 2932 134 .460
2681 12" .55 .250–.400 — — —
2682* 12" .55 .400–.560 — — —
2683 34" .78 .560–.690 — — —
2684 34" .78 .660–.780 — — —
2688 1" .98 .560–.690 12732 314 .770
2685 1" .98 .660–.780 12732 314 .770
2686 1" .98 .770–.895 12732 3316 .770
2687* 1" .98 .870–1.020 12732 3 .770

* 请剥去足够的电缆外包层以保证导线能够穿过接头本体。UL 文件编号E 13938，

本页所列所有产品均适用于NEC 明确准许通用型设备使用的危险场所，相应的防爆等级Class I、Div. 2，Class II、Div. 1 及2，Class III、
Div. 1 及2。

UL 文件编号E 13938
CSA 文件编号52391
CSA 文件编号52391。

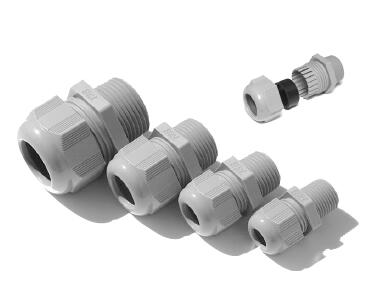

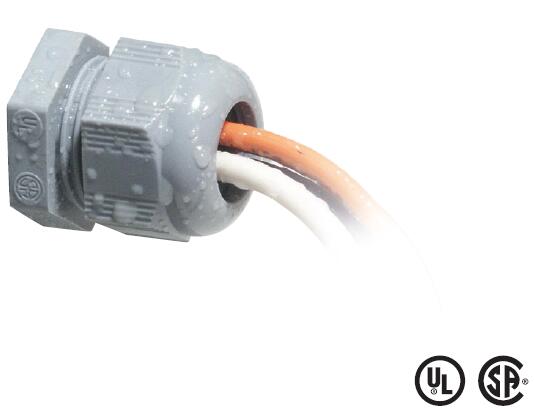

- 防水型非金属线缆接头 适用于狭小区域的小型电缆压紧螺母 非金属电缆压紧螺母

ABB尼龙电缆压紧螺母采用坚固的密封结构，具有上佳的直通性能。紧凑的尺寸便于在狭窄空间简单快速地安装。非金属结构提供了优秀的耐腐蚀、耐化学性及抗冲击抗性能。 压紧螺母为长螺纹并配有锁紧螺母。

- 无卤材质
- UL94V-0 阻燃等级
- 防护等级IP68 5 BAR，适用于NEMA 4 标准的外壳
- 经UL、CSA 认证适用于特定规格的电缆
- 工作温度：连续使用-30° C (-22° F) 至80° C (176° F)， 间歇使用-30° C (-22° F) 至+150° C (276° F)
- 符合VDE 标准
* 材料不耐紫外线。坚固的尼龙6 适用于强度高质量轻的结构。图示为灰色，可选黑色。

产品编号 接头 规格颜色 导线规格螺纹长度ABB配套锁紧 螺母 单位 数量 标准 IN. MM IN. MM 包装

NPT螺纹

CC-NPT38-B 38" 黑色.197–.394 5–10mm .590 15mm — 50 250
CC-NPT38-G 38" 灰色.197–.394 5–10mm .590 15mm — 50 250
CC-NPT12-B 12" 黑色.394–.551 10–14mm .590 15mm LN501 50 250
CC-NPT12-G 12" 灰色.394–.551 10–14mm .590 15mm LN501 50 250
CC-NPT34-B 34" 黑色.512–.709 13–18mm .590 15mm LN502 25 100
CC-NPT34-G 34" 灰色.512–.709 13–18mm .590 15mm LN502 25 100
CC-NPT1-B 1" 黑色.709–.984 18–25mm .709 18mm LN503 20 100
CC-NPT1-G 1" 灰色.709–.984 18–25mm .709 18mm LN503 20 100

ISO/公制螺纹
CC-ISO16-G 16" 灰色.197–.394 5–10mm .394 10mm LN-ISO16-G 50 200
CC-ISO20-G 20" 灰色.236–.473 6–12mm .590 15mm LN-ISO20-G 50 200
CC-ISO25-G 25" 灰色.512–.709 13–18mm .590 15mm LN-ISO25-G 25 100
CC-ISO32-G 32" 灰色.709–.984 16–25mm .590 15mm LN-ISO32-G 20 100
CC-ISO40-G 40" 灰色.748–1.10 22–32mm .709 18mm LN-ISO40-G 15 75

PG螺纹
CC-PG7-G 7" 灰色.118–.256 3–6.5mm .315 8mm LN-PG7-G 50 200
CC-PG9-G 9" 灰色.157–.315 4–8mm .315 8mm LN-PG9-G 50 200
CC-PG11-G 11" 灰色.197–.394 5–10mm .315 8mm LN-PG11-G 25 100
CC-PG135-G 1312" 灰色.236–.473 6–12mm .354 9mm LN-PG135-G 25 100
CC-PG16-G 16" 灰色.394–.551 10–14mm .394 10mm LN-PG16-G 25 100
CC-PG21-G 21" 灰色.512–.709 13–18mm .433 11mm LN-PG21-G 10 50
CC-PG29-G 29" 灰色.709–.984 18–25mm .433 11mm LN-PG29-G 10 50
CC-PG36-G 36" 灰色.867–1.26 22–32mm .512 13mm LN-PG36-G 10 50

列于UL 认证文件E13938 之下，控制编号137B。NPT 和PG 螺纹压盖已获UL 认证，ISO/ 公制螺纹未获UL 认证。

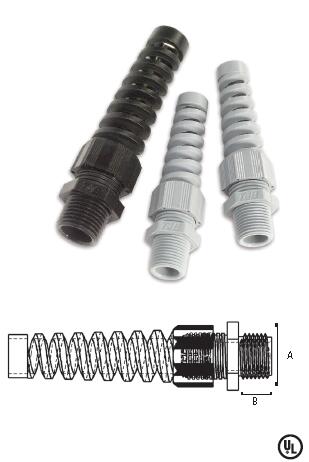

- 防水型非金属线缆接头 非金属线缆接头 - ABB螺旋式防水型非金属线缆接头

ABB 向您推荐新的螺旋式非金属线缆接头。在需要大限度防止因弯曲电缆而导致导线疲劳的环境中，ABB 螺旋式线缆接头是非金属线缆接头
您理想的解决方案。

- 直通机构集成于接头中，无需额外部件，节省线缆铺设时间和成本。
- UL 认证
- 非金属直通型线缆接头
- 符合VDE 欧洲应用标准

材料 ...........................................................聚酰胺6（接头本体，盖）
氯丁橡胶（密封圈）
可选颜色 ...................................................黑色、灰色
防护等级 ...................................................IP68, 5 Bar
温度范围 ...................................................-30° C 到80° C 稳定（-22° F 到176° F）
工作温度 ...................................................连续工作温度，高可+150° C (+276° F)
定制孔眼供货相关的信息，请咨询当地ABB 销售代理。

产品编号 市售 规格 小电缆 尺寸 大电缆 尺寸 ABB配套锁紧螺母产 品编号颜色 尺寸 (IN.) 标准包装 A B 数量

SP-NPT38-G 38" .197 .394 — 灰色.866 .590 25
SP-NPT38-B 38" .197 .394 — 黑色.866 .590 25
SP-NPT12-G 12" .394 .551 LN501 灰色1.062 .590 25
SP-NPT12-B 12" .394 .551 LN501 黑色1.062 .590 25
SP-NPT34-G 34" .512 .709 LN502 灰色1.299 .590 25
SP-NPT34-B 34" .512 .709 LN502 黑色1.299 .590 25

- 节约空间及劳力的电缆接头，适于面板产品。多孔线夹面板接头

- 对于多条线缆汇聚到同一外壳的有限空间应用，是理想之选
- 短距离电缆（如仪器接线、相邻设备接线以及信号线等）可安全接入外壳内。
- 防护等级IP68，适用于NEMA 4 标准的外壳
- 易于组装，直通性能良好，适用规格广，易于使用。

产品编号 市售 规格开口数量 线缆接头本体长度 螺纹长度 标准包装 小大小大数量

CC-NPT12-G2 12" 2 .190" .250" 1.051" 1.291" .590" 50
CC-NPT12-G3 12" 3 .190" .250" 1.051" 1.291" .590" 50
CC-NPT34-G2 34" 2 .230" .290" 1.283" 1.492" .590" 25
CC-NPT34-G3 34" 3 .230" .290" 1.283" 1.492" .590" 25
CC-NPT34-G4 34" 4 .230" .290" 1.283" 1.492" .590" 25
