Thomas & Betts入户线电缆接头
- 防油/ 水氯丁橡胶护套专门设计用于密封埋地馈线电缆 埋地防水型馈线电缆接头

可摇摆的底脚,使得每种卡夹可容纳一系列规格的电缆! 电缆卡夹
手动锁紧——无需工具 用于腐蚀环境的尼龙UF 电缆接头
入户线电缆接头 (SE/USE 型)
埋地馈线电缆连接器



推荐的入户线接头规格

所有入户线接头应通过国家指定检测实验室、检查结构或产品评估机构针对特定用途进行的检测认证。 如果线槽由金属硬管、一般硬度的金属导线管、金属导线管组成,或入户线用作辅助导线时,应提供符合联邦标准W-C-586 的适当防水接头。



- 紧固

依照法规要求,应每隔一段距离采用适当的带扣和隔片将线槽固定在支撑面上。 按照加拿大标准协会C22.2 No. 18 要求,带扣和隔片应为可锻铸铁或钢结构,并进行热镀锌或电镀锌处理,如 ABB1275 或4175 系列带扣及2350 系列隔片;当安装环境条件超过正常腐蚀性时,可采用铝制扣带和隔片,如1275AL 和1350AL 系列。

4175系列管扣带(金属导线管)
1275/1275AL系列 管扣带(刚性金属导线管及中间金属导线管)
1350/1350AL系列导线管隔片(刚性金属导线管, 中间金属导线管及金属导线管)



- 接地与固定



关于线槽的接地和连接,在线槽末端或终端接头处应视需要配备有结合锁紧螺母以及绝缘的金属接地与连接套管。结合锁紧螺母应为淬火钢或可锻铸铁结构,经电镀锌处理并配有硬化结合螺钉,如ABB 的106 系列锁紧螺母。绝缘金属接地与结合护套应 为可锻铸铁/ 钢结构,经电镀锌处理并配有列名或认证为150° C/302° F 的绝缘体,如ABB 的3870 系列。



3870 系列固定与接地套管—绝缘型
106 系列固定锁紧螺母



- 螺纹刚性金属



刚性金属螺纹线槽接入建筑内时,线槽应配有一个无铸铁/ 铜的铝制入口弯头,其终端无毛刺并带有锥螺纹孔,如ABB 1490系列。

1490系列ELL 入口弯头



推荐的入户线接头规格(续)

入户线电缆作为架空进线使用时,规范要求使用终端护套,因此应当安装进线电帽;电帽应当利用适当的含铁或不含铁金属铸造,并配有热固性绝缘体和适当的集线开口;当电帽与配套的水滴回路安装在一起时,必须保证防水条件。建筑物需要在电缆入户之处提供一个合适的底板;为保证防水条件,底板/ 壁板应密封。



- 端接接头



应用于暴露在间歇潮湿或永久性潮湿的环境,或应用于的干燥环境,且承受机械应力的入户线电缆端接接头(SE 或USE型)或埋地馈线和分支回路电缆接头(UF 型),应当为防水直通型, 如ABB 公司生产的2111 或2116 系列产品;接头应由含铁或不含铁的金属构成,并且具有锥螺纹承口、防潮/ 防油合成橡胶护套。在干燥地点,内外镀锌铸铁/钢结构接头可替换为尼龙绝缘双螺纹型接头(包含类似于
ABB 公司3302M 系列的螺纹)。

2111 系列入户线电缆接头
2116 系列埋地馈线电缆连接器
3302M 系列双螺纹连接器(绝缘)



- 衬垫



用承口式接头将入户线电缆端接到无螺纹开口时,应在盒体/ 壳体外部和接头肩之间放一个衬垫;垫片应由防潮/ 防油的合成橡胶制成,
并由一个金属挡圈(如ABB 公司的5262 系列)给予其充分保护,且永久固定在该金属挡圈上。

5262系列密封垫片



- 支撑件

按照规范要求,入户电缆线应每隔一定距离即采用符合CSA 22.2 标准第18 号要求的电缆卡夹进行充分支撑;电缆卡夹应为热浸锌或电镀锌处理的铸铁/ 钢制结构,如ABB 公司生产的1341 系列产品。

1341 系列电缆卡夹

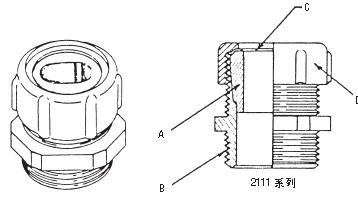

入户线电缆接头(SE/USE 型)

应用
- 将入户线电缆连接到电表箱或者电气柜





标准材料饰面

接头本体 ..................................................................压铸锌/ 铸造
压紧螺母 ................................................. 钢/ 电镀锌与铬酸处理
扣环 ..........................................................................不锈钢/ 钝化
护套 ......................................................................氯丁橡胶/ 模塑



范围:

椭圆(扁平)电缆规格 ............ 0.260 x 0.500 至 1.062 x 1.765
USE 型电缆规格 .......................(3) #12 至(3) 4/0 AWG 标准导线
承口规格 .........................................1?2" 至 2" NPT(锥管螺纹)


产品特性

- 氯丁橡胶护套,抗油、抗水;护套全长箍紧电缆,充分释放应力而不损坏电缆护套(A)。
- 锥螺纹接头本体(B)
- 不锈钢挡圈避免电缆护套收到磨损;减小安装的扭力(C)
- 坚固的带肋部钢帽结构(D)
- 适用于SE 和USE 型入户线电缆

认证/ 兼容性

UL 认证(UL 认证编号E15170)
CSA 认证(认证编号LR589、LR4484)
UL514,NEMA FB1,美国联邦标准
H-28(螺纹),NFPA70

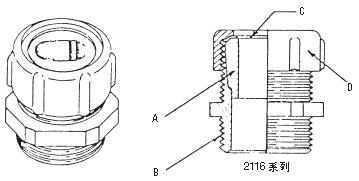

埋地馈线电缆连接器

应用

- 将埋地馈线电缆连接到电表箱或者电气柜



标准材料饰面

接头本体 ..................................................................压铸锌/ 铸造
压紧螺母 ................................................. 钢/ 电镀锌与铬酸处理
扣环 ..........................................................................不锈钢/ 钝化
护套 ......................................................................氯丁橡胶/ 模塑



范围:

椭圆(扁平)电缆规格 ............ 0.235 x 0..500 至 0..260 x 0..740
承口规格 ............................................... 1?2"至1" NPT(锥管螺纹)

产品特性

- 氯丁橡胶护套,抗油、抗水;护套全长箍紧电缆,充分释放应力而不损坏电缆护套(A)。
- 锥螺纹接头本体(B)
- 不锈钢挡圈避免电缆护套收到磨损;减小安装的扭力(C)
- 坚固的带肋部钢帽结构(D)

认证/ 兼容性

UL
CSA 认证 (LR2884)
UL514B,NEMA FB1,美国联邦标准
H-28(螺纹),NFPA70





- 防油/ 水氯丁橡胶护套专门设计用于密封埋地馈线电缆 埋地防水型馈线电缆接头



- 不锈钢扣环提供了用于压紧螺母和消除电缆扭曲的支撑面
- 带肋部压紧螺母,可方便地使用扳手锁紧以形成高强度连接

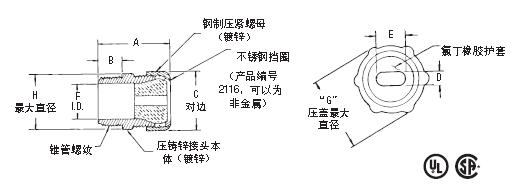

产品编 号 承口 规格电缆开口 尺寸 (IN.) A B C D E F G H 小大小大

2116-TB* 1?2" .235 x .500 111?16
5?8 1 .060 .235 .350 .500 9?16 11?8 11?8
2237 3?4" .230 x .430 19?16
9?16 17?32 .080 .230 .320 .430 13?16 13?8 13?8
2238 3?4" .235 x .465 19?16
9?16 17?32 .050 .235 .340 .465 13?16 13?8 13?8
2239 3?4" .240 x .685 19?16
9?16 17?32 .060 .240 .500 .685 13?16 13?8 13?8

* 未获CSA 认证
UL 文件编号 E-23017
CSA 文件编号2884。

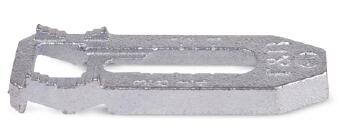

- 可摇摆的底脚,使得每种卡夹可容纳一系列规格的电缆! 电缆卡夹



- 适用于 1?4" 螺钉的孔
- 热浸可锻铸铁结构



产品 编号线缆规格 尺寸 (IN) A B

1341-TB 2-#10 5?8 11?8
1344 3-#6 或 3-#8 5?8 115?16
1345* 3-#4 或 3-#2 13?16 159?64
1346 3-1/0 3?4 27?16
1347 3-4/0 3?4 225?32

* 钢,热镀锌
未获UL 认证
CSA 认证

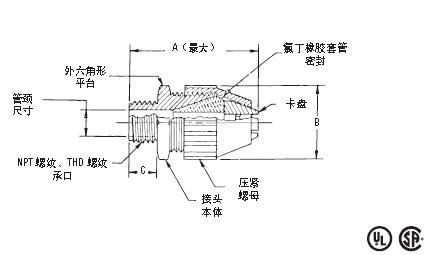

- 双锥形设计(一个陡峭一个平缓),适应多种电缆规格,可获得大利用率! 适用于椭圆电缆的防水型接头





- 锥形氯丁橡胶护套,防油、防晒且防水
- 六角形压盖和接头本体使用同号扳手打开
- 不锈钢滑环保护电缆在挡圈锁紧后不被扭曲
- 接头本体上的锥形螺纹用于水封



产品编号 承口 尺寸 椭圆形电缆规格 大小

2111 1?2" .420 x .560 .380 x .520
2232 3?4" .385 x .600 .260 x .500
2233 3?4" .500 x .750 .375 x .625
2234 3?4" .555 x .800 .490 x .675
2432 1" .385 x .600 .260 x .500
2433 1" .500 x .750 .375 x .625
2434 1" .555 x .800 .430 x .675
2438 1" .565 x .855 .440 x .730
2439 1" .635 x .975 .510 x .850
2442 11?4" .635 x .975 .510 x .850
2443 11?4" .640 x 1.050 .490 x .900
2446 11?4" .750 x 1.150 .565 x .965
2454 11?2" .840 x 1.275 .655 x 1.090
2447 11?2" .880 x 1.425 .695 x 1.240
2448 2" .968 x 1.500 .790 x 1.390
2449 2" 1.062 x 1.765 .850 x 1.550

2450 2" 1.820 x 1.190 1.700 x 1.050
UL 认证编号E-15170
CSA 认证编号589
注:可能停产或替换



- 手动锁紧——无需工具 用于腐蚀环境的尼龙UF 电缆接头

- 锥螺纹承口
- 防水且防尘
- 抗腐蚀耐候性尼龙结构,室内外均适用



产品编号 承口 规格 UF 电缆规格A B C 大小大±.060 ±.060

2827 1?2" .550 x .280 .400 x .190 2.60 1.270 .600
2828 3?4" .675 x .280 .525 x .190 3.00 1.570 .620
2829 3?4" .775 x .280 .625 x .190 3.00 1.570 .620

UL 认证编号15170
CSA 认证编号589
