Thomas & Betts MC及AC型电缆接头
TITE-BITE 连接头

旨在抵抗振动和应力! TITE-BITE 连接头—尼龙绝缘式

金属包层电缆、铠装电缆和金属软管 铠装电缆(AC 型)—参见NEC 第 320 条



NEC 将 AC 型铠装电缆定义为“一种包裹在金属软壳内的装配式绝缘导线组件”。

ACT 表示采用热塑性塑料(T型)绝缘层的铠装电缆。
AC 表示采用具有规范等级的橡胶绝缘层的铠装电缆。
ACH 表示采用耐热(75°)级橡胶绝缘层的铠装电缆。
ACHH 表示采用耐热(90°)级橡胶绝缘层的铠装电缆。
ACU 表示采用乳胶级橡胶绝缘层的铠装电缆。
“L” 用作后缀,表示导线组件上覆有铅包层。



所有铠装电缆可采用具有如下规格的铜导线、铝导线或铜包铝线,且额定电压等于或低于600V。

14号AWG 到1号AWG铜线
12号AWG 到1号AWG 铝线或铜包铝线



除ACL型外,所有AC型电缆内部都具有与包覆层在全长范围内紧密接触的铜线或铝线条。铠装电缆可用于裸露以及埋入工程。采用铅包导线的电缆(ACL型)可埋入砖石建筑或混凝土中使用,也可在潮湿或暴露在油里的环境中使用。铠装电缆不可在易受物理性损坏的场合或
有腐蚀性烟气的环境中使用,也不可直接埋在土壤中。

除少数情况外,铠装电缆也不可在起重机、电梯、蓄电池室、任何危险区域、商业停车库、剧院等类似地方使用。

规范要求,电缆应当由卡夹或U形钉支撑固定,且不能损坏导线。此外,AC型电缆的小弯曲半径不能小于其五倍直径。规范还针对通过托梁椽木或类似的木制件进行安装的电缆规定了相应的预防措施。



NEC第320条规定,铠装电缆端头需使用接头来防止导线磨损。另外,导线与包覆层之间需使用套管。接头的设计应便于对绝缘套管进行外观检查。铅包电缆正确安装后,可以不使用衬套。



本部分内容摘录自2004版美国国家电气规范第NFPA 70-2005条,已征得版权方马萨诸塞州波士顿国家消防协会许可。详细细节和完整的信息,请参考以下规范:

1. NEC 第 330条…金属包层电缆(MC型)
2. UL4,ANSI C33.9…铠装电缆安全标准
3. UL 514B,硬管接头安全标准
4. A-A-50552…联邦规范。电缆接头、电源、电气及导线管、金属件、柔性件
5. NEMA FB-1…标准。导线管和电缆组件的接头及支撑件
6. CEC第12-700款…布线方法(铠装电缆)
7. CSA C22.2 No. 51…铠装电缆安全标准
8. CSA C22.2 No. 18…出线盒,接线盒及接头的安全标准



注:此处提及的材料,无论涉及 NEC、UL、公司列表、工业规范还是其他资料,均不得视为安装本公司产品所需的所有相关信息。



金属软管 — 参见NEC 第348 条

金属软管可用于干燥区域的裸露或埋入式工程。带有铅包层的导线或其他许可型号的导线,可在潮湿环境中使用。

金属软管不可在地下使用,也不可埋入灌浇混凝土或集料中使用。如果导线管内部为橡胶包层导线,则导线管不能暴露在石油、汽油或其它对橡胶有分化破坏作用的材料中。

除少数情况外,金属软管不可在起重机、 蓄电池室以及任何危险区域中使用。金属软管只限于在600 V 以下的系统中使用。 根据NEC 第348 条规定,若金属软管长度不超过6 ft,且内部导线受额定电流值小于等于20 A 的过流装置保护,则该金属软管适合作为接地通线管,只需端接于许可接地的接头即可。

若导线管和接头均被许可用于接地,则长度超过6 ft 的金属软管也可作为接地导线管。UL 至今未许可任何金属软管可用于接地。

在 Class I、II,Division 2 危险区域,导线管本身不可作为接地线管。根据 NEC 第250.102 款规定,导线管必须安装搭接跳线。金属软管有市售规格为 516" 到 4" 的钢制或铝制包层型号可供选择。除少数市售规格为 516" 和 38" 的导线管外,规范不允许使用市售规格小于“d”的导线管。 埋入式工程 360°内限制导线管弯曲。因此在隐蔽电缆管道安装过程中不可使用弯角接头。

本部分内容摘录自2010 版美国国家电气规范第NFPA 70 条,已征得版权方马萨诸塞州波士顿国家消防协会许可。NEC 和国家电气标准是国家消防协会的注册商标。

详细细节和完整的信息, 请参考以下规范:

1. NEC 第348 条…金属软管
2. UL 1、ANSI C33.92…金属软管安全标准
3. UL 514B,出线盒和接头安全标准
4. A-A-50552…联邦规范。电缆接头、电源、电气及导线管、金属柔性件
5. WW-C-566…联邦规范。导线管、金属件、柔性件
6. NEMA FB1…标准。导线管和电缆组件的接头和支撑件
7. CEC 12-1100…布线方法(硬管及软管)
8. CSA C22.2 No. 56…金属软管和防水型金属软管安全标准
9. CSA C22.2 No. 18…出线盒、接线盒及接头安全标准


铠装电缆和金属软管接头使用规范

- 铠装电缆(AC 型金属包层电缆)和金属软管必须符合以下适用标准的规定:

铠装电缆…UL 4/ANSI C33.9/CSA 22.2
No. 51

金属软管…UL 1/ANSI C33.92/WW-C-
566/CSA 22.2 No. 56

使用的电缆和金属软管内部的导线必须适用于使用条件及应用场合。

- 当许可接地的铠装电缆或金属软管被用作设备的接地导线时,请使用接地型端接接头, 如ABB 公司的3110 系列

- 在铠装电缆或金属软管端接于螺纹孔或非螺纹孔时,必须使用许可接头进行装配;接头应由可锻铸铁或钢制造而成,内外要电镀锌,并配有尼龙绝缘管颈以及角型鞍, 如ABB 公司的3110 系列。不可使用导向式螺旋型接头。

- 导线与包覆层之间应当使用合适的护套,如ABB 公司的422 或390 系列。

3110 系列铠装电缆接头及金属软管
390 系列防短路套管



- TITE-BITE 连接头



应用

- 将金属薄层电缆、铠装电缆或者金属软管连接或有效地结合到箱体或电气柜上


极高的电缆抗拔力!
安装超快速! 比标准连接头快两倍!

现已经UL 认证适用于新型联锁铠装接地型金属包层电缆(MCI-A) !



产品特性

- 采用倾斜鞍状设计,旨在:
- 在安装过程中及安装完成后,绝缘管颈可对导线起到保护作用并降低电线拉力
- 管颈中采用热卷曲绝缘体:
- 锁紧螺母可使连接器与箱体或壳体有效结合且不会产生振动松散
- 只需使用少量螺钉进行安装—可减少安装时间以及降低人工成本
- 带有检查窗口的铠装限位挡块
- 坚固的全钢或可锻铸铁结构

- 作为一种接地方式使用时,金属软管型号适用于NEC 第348 条,铠装电缆型号适用于NEC 第320 条,金属包层电缆型号适用于NEC 第330 条
- 适用于NEC 501.10 (b)(2) Class 1,Division 2 危险区域



标准材料饰面
连接头本体. . . . . . . . . . 钢或可锻铸铁/
电镀锌&
铬酸盐涂层
鞍座 . . . . . . . . . 钢/ 电镀锌与铬酸处理
螺钉. . . . . . . . . 钢/ 电镀锌与铬酸处理
绝缘体. . . . . . . . . . . . . . . .热塑/ 模塑料
认证/ 兼容性
UL 514B
CSA C22.2 第18 号
NEMA FB1
UL (UL 认证文件编号:23018)
CSA (LR-2884, LR-4484)



范围承口规格导线管规格电缆开口
3110 系列直通连接头12" 到 4",NPS 38" 到 4" .470" 到 4.560"
3130 系列90° 直角连接头 12" 到 4",NPS 38" 到 4" .470" 到 4.560"
(所有承口均为直管道螺纹NPS)

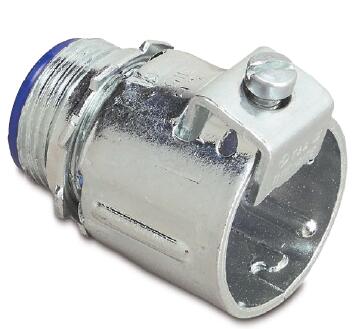

- 旨在抵抗振动和应力! TITE-BITE 尼龙绝缘式连接头



- 采用倾斜鞍状设计,可实现超快速安装以及超强抗拔力
- 钢或可锻铸铁结构
- 采用坚固、绝缘的衬里以及Tite-Bite 设计,是振动或者应力应用场合中的“必选”连接器
- 采用独特的ABB 蓝色标示,以确保其为高质量的接头

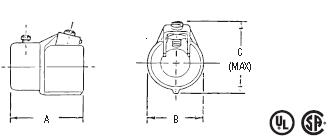

产品编号 电缆开口 (IN) 市售 规格 开孔 规格 尺寸 (IN.) 大小A B C

2492*# .500 .370 38" 12" 1316 138 716
3110-TB** .660 .470 38" 12" 114 118 78
3112#° .920 .670 12" 12" 114 118 78
3115# 1.125 .906 34" 34" 12532 134 1732
3117# 1.468 1.250 1" 1" 238 134 118
3118*** 1.750 1.562 114" 114" 234 2 114
3119*** 2.031 1.812 112" 112" 318 258 134
3120*** 2.500 2.312 2" 2" 334 234 11316
3121*** 3.062 2.812 212" 212" 438 314 214
3122*** 3.562 3.312 3" 3" 5 314 214
3123*** 4.060 3.620 312" 312" — — —
3124*** 4.560 4.120 4" 4" — — —

材料:3 4" 市售规格为钢制品。
UL 文件编号E 23018。
CSA 文件编号2884。
#UL 认证连接头,用于金属电包层缆 (MCI) 。
UL 认证连接头,用于新联锁铠装接地型金属包层电缆 (MCI-A) 。
* 适用于铝铠装电缆。
**UL 认证连接头,用于铠装电缆和金属包层电缆。
***UL 认证连接头,仅用于金属软管。
包括小高度螺钉在内的近似尺寸。
CSA 标准不适用。



- 易于安装! TITE-BITE 连接头





- 带有双夹鞍座,易于安装
- 38" 及 12" 规格连接器为型钢制品,具有统一高质量及光滑的管颈,可保护导线绝缘层
- 34" 及更大尺寸的连接器为可锻铸铁制品



产品编号 电缆开口 (IN) 市售 规格 开孔 规格 尺寸 (IN.) 大小A B C
300-TB** .660 .470 38" 12" 114" 1516 716
301-TB* .781 .460 38" 12" 1116 138 78
302-TB# .920 .670 12" 12" 158 11116 1764
304# 1.093 .906 34" 34" 178 11116 1732
306# 1.468 1.250 1" 1" 2116 134 134
308*** 1.750 1.562 114" 114" 2516 2132 114
310*** 2.031 1.812 112" 112" 258 2916 134
312*** 2.500 2.312 2" 2" 318 21316 11316
314*** 3.062 2.812 212" 212" 312 318 214
316*** 3.562 3.312 3" 3" 4116 3316 214
318*** 4.060 3.620 312" 312" — — —
320*** 4.560 4.120 4" 4" — — —





材料:1 2" 市售规格为钢制品。
UL 文件编号E 23018。
CSA 文件编号2884。
#UL 认证连接头,用于金属电包层缆 (MCI) 。
UL 认证连接头,用于新联锁铠装接地型金属包层电缆 (MCI-A) 。
* 适用于铝铠装电缆。
**UL 认证连接头,用于铠装电缆和金属包层电缆。
***UL 认证连接头,仅用于金属软管。
包括小高度螺钉在内的近似尺寸。
CSA 标准不适用。



- 适用于在外壳或设备处形成急弯的应用场合的简易、佳的连接头! TITE-BITE 连接头—尼龙绝缘式直角弯头

- 钢或可锻铸铁结构
- 具有直头连接头的所有优点,并只用一颗螺钉进行紧固 - 具有两颗螺钉的大尺寸连接器除外
- 顶部具有观察孔,以便检查 ABC 套管
- 紧凑型设计,便于将连接头安装在毗邻的开孔内



产品编号 电缆开口 (IN.) 市售 规格 开孔 规格 尺寸 (IN.) 大小A B C

3130-TB# .660 .470 38" 12" 11132 11932 1516
3132# .920 .670 12" 12" 178 2516 1516
3135# 1.093 .906 34" 34" 218 218 916
3137# 1.468 1.250 1" 1" 22132 218 12
3138*** 1.750 1.562 114" 114" 3516 3932 916
3139*** 2.031 1.812 112" 112" 4 418 1116
3140*** 2.500 2.312 2" 2" 41516 5116 1116
3141*** 3.062 2.812 212" 212" 6932 6 34
3142*** 3.562 3.312 3" 3" 71132 7116 34
3143*** 4.060 3.620 312" 312" — — —
3144-TB*** 4.560 4.120 4" 4" — — —

UL 文件编号E 23018。
CSA 文件编号2884。
#UL 认证连接器,用于金属电包层缆 (MCI) 。
UL 认证连接器,用于新联锁铠装接地型金属包层电缆 (MCI-A) 。

***UL 认证连接器,仅用于金属软管。
包括小高度螺钉在内的近似尺寸。
CSA 标准不适用。



- 由倾斜夹提供固定机械抓力,可在有张力或者震动的情况下保持紧固! TITE-BITE 连接头—直角弯头



- 管颈足够长,可安装在铸壳的开孔内
- 38" 及 12" 规格连接头为钢结构
- 34" 及更大规格连接头为可锻铸铁结构



产品编号 电缆开口 (IN.) 市售 规格 开孔 规格 尺寸 (IN.) 大小A B C
321# .660 .470 38" 12" 11132 112 38
323# .920 .670 12" 12" 178 238 1732
325# 1.093 .906 12" 34" 218 218 12
326-TB# 1.468 1.250 1" 1" 22132 218 1
327-TB*** 1.750 1.562 114" 114" 318 358 —
328*** 2.031 1.812 112" 112" 418 418 —
329*** 2.500 2.312 2" 2" 438 43132 —
330-TB*** 3.062 2.812 212" 212" 612 6 —
331*** 3.562 3.312 3" 3" 52532 7 —
332 4.060 3.620 312" 312" — — —
333 4.560 4.120 4" 4" — — —
3144-TB*** 4.560 4.120 4" 4" — — —



UL 认证文件编号E23018。
CSA 文件编号2884。
#UL 认证连接头,用于金属包层电缆(MCI)。



UL 认证连接头,用于新联锁的铠装接地型金属包层电缆 (MCI-A) 。
***UL 认证连接头,仅用于金属软管。
包括小高度螺钉在内的近似尺寸。
CSA 标准不适用。

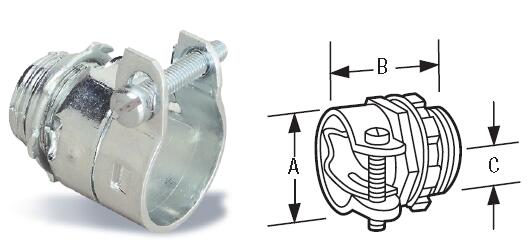

- 适用于各种尺寸的铠装电缆、金属包层电缆及金属软管! 挤压式连接头—直型

- 可锻铸铁或钢结构
- 货号252、253-TB、254-TB 及255 的连接头为钢制品
- 带有绝缘管颈的连接头,其编号加有“I” 后缀



产品编号 带绝缘管颈的 产品编号 电缆开口 (IN.) 市售 规格 开孔 规格 尺寸 (IN.) 大小A B C

252*** — .531 .437 516" 38" 1316 2532 1132
253-TB** 253-I-TB** .585 .455 38" 12" 3132 11364 58
254-TB 254-I-TB .938 .812 12" 12" 1732 138 1332
255 255-I 1.094 .938 34" 34" 114 11732 716
256 256-I 1.375 1.250 1" 1" 11932 158 12
257*** 257-I*** 1.656 1.500 114" 114" 178 12332 1732
258*** 258-I*** 1.875 1.688 112" 112" 214 1716 916
259*** 259-I*** 2.500 2.313 2" 2" 23132 258 1116
249*** 249-I*** 3.062 2.812 212" 212" 3516 21116 34
277*** 277-I*** 3.563 3.312 3" 3" 31316 278 34
278-TB*** 278-I-TB*** 4.370 3.200 312" 312" 658 514 1516
281-TB*** 281-I-TB*** 4.600 3.500 4" 4" 714 534 158



** UL 认证连接头,仅用于铠装电缆。接头为钢制品。
*** UL 认证连接头,仅用于金属软管。
小高度螺钉的近似尺寸。
cULus 认证
253-I-TB 连接头的电缆孔径范围为0.485"–0.660"。
UL 认证文件编号E23018
CSA 文件编号2884。

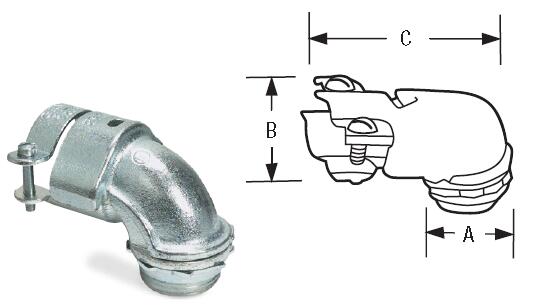

- 仅需两颗螺钉即可紧固! 挤压式连接头—直角弯头型



- 仅需部分松开螺钉即可拿掉螺帽
- 38" 和 12" 连接器为钢制品
- 34" 及更大规格连接头为可锻铸铁制品
- 带有绝缘管颈的连接头,其编号加有“I” 后缀



产品编号 带绝缘管颈的 产品编号 电缆开口 (IN.) 市售 规格 开孔 规格 尺寸 (IN.) 大小A B C

266-TB 266-I-TB .656 .406 38" 12" 112 11332 1716
272** 272-I** .812 .688 38" 12" 1916 178 —
268-TB 268-I-TB .937 .813 12" 12" 11116 11316 178
279 279-I 1.000 .875 34" 34" 11316 2116 11316
270 270-I 1.125 1.000 34" 34" 178 134 11316
273-TB 273-I-TB 1.406 1.187 1" 1" 238 2732 2716
274*** 274-I*** 1.656 1.375 114" 114" 3 3 3
275*** 275-I*** 1.875 1.625 112" 112" 338 3516 4
276*** 276-I*** 2.500 2.125 2" 2" 412 31316 478
282-TB*** 282-I-TB*** 3.100 2.520 212" 212" 4516 51716 7916
283-TB*** 283-I-TB*** 3.640 3.100 3" 3" 5116 6916 81516
284-TB*** 284-I-TB*** 4.220 3.700 312" 312" 61316 8516 1114
285-TB*** 285-I-TB*** 4.600 4.100 4" 4" 714 878 1238



** UL 认证连接头,仅用于铠装电缆。
*** UL 认证连接头,仅用于金属软管。
包括小高度螺钉在内的近似尺寸。

ULus 认证
UL 认证文件编号:E23018
CSA 文件编号2884。

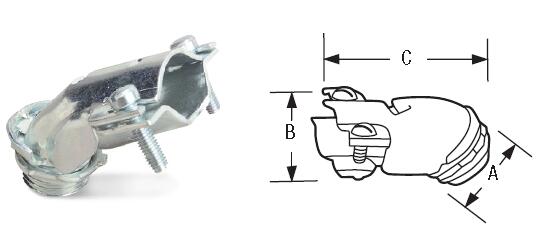

- 安装快速简易—仅需部分松开螺钉即可拿掉螺帽 挤压式连接头— 45°弯头



- 38" 和 12" 规格连接头为钢制
- 34" 规格连接头为可锻铸铁制
- 带有绝缘管颈添的连接头,其编号加有“I”后缀



产品编号 带绝缘管颈的 产品编号 电缆开口 (IN.) 市售 规格 开孔 规格 尺寸 (IN.) 大小A B C
265 265-I .656 .406 38" 12" 11732 1532 118
267 267-I .937 .813 12" 12" 12332 12 114
269 269-I 1.125 1.000 34" 34" 2 1732 1916
UL 文件编号E-23018。
CSA 文件编号2884。
UL 认证连接头,用于铠装电缆和金属

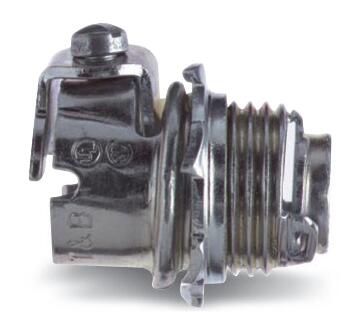

- 电缆插入时,铠装夹持鞍座会自动保持敞开状态! 双螺钉连接头

- 成型钢壳体
- 精确O 型套管

产品编号 电缆开口 (IN) 市售 规格 开孔 规格 尺寸 (IN.) 大小A B C
3301-TB** .656 .250 38" 12" 3132 1516 1116
3312-TB .937 .500 12" 12" 1332 158 138
** UL 认证连接头,仅用于铠装电缆。
UL 文件编号E 1383 CSA 文件编号2884



- TITE-BITE 设计,仅使用一颗螺钉就可将金属软线固定就位! 变径接头—金属导线管至软管

产品编号
尺寸尺寸 (IN.)
软管至金属导线管A B C
503TB 12" – 12" 12132 1316 178
504 34" – 34" 12532 1716 218
505-TB 1" – 1" 2132 2116 258
CSA 文件编号8994 UL 文件编号E-23018



- 适用于金属软管和铠装电缆。 双夹子式连接头

- 可锻铸铁材质

产品编号 开孔 规格 尺寸 (IN.) A B
291-TB 12" 11332" 11116"
UL 文件编号E 1383 CSA 文件编号2884



- 光滑的塑料护套保护导体绝缘层不被铠装电缆和金属软管的粗糙边缘划伤。 防短路护套

产品编号尺寸(AWG)
390 #14-2, #14-3, #12-2
391 #14-4, #12-3, #6-1, and #4-1
392 #12-4, #10-2, #10-3 and #2-1
393 #10-4, #8-2, #8-3, and #1-1
394 #8-4, #6-2, #6-3, #4-2, #4-3, and #6-4
彩色
温度范围:240° F.
CSA 文件编号589
UL 规范不适用



- 一体式接头, 38" 金属软管连接至 12" 金属导线管! 组合连接

产品编号
尺寸尺寸 (IN.)
软管至金属导线管A B C
449-TB 38" – 12" 12132 11132
1516
电缆开口:大0.656,小0.250。UL 文件编号E-23018。
CSA 文件编号2884。



安装快速便捷! 搭扣

- 细长的螺栓孔便于对准, 即便安装面的孔偏离了 中心位置。
- 夹钳式设计将搭扣固定 就位。

产品编号尺寸
65-TB 38" Flex
