Thomas & Betts 托盘式电缆接头

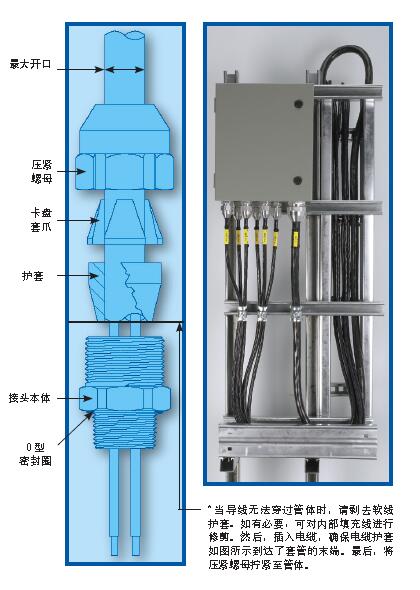

改善危险区域的安全性。 Silver Grip TCF 系列 — 托盘式导线接头



隆重推荐Silver Grip 托盘式导线接头 - 在危险区域端接软线和托盘式电缆时,Silver Grip 托盘式导线接头可谓安全、高性价比之选。 Silver Grip 托盘式导线接头专为Class I、气体和烟尘环境设计,能有效消除电缆封装和进入线槽时的应力。同时,其也适用于便携设备上的导线。



- 现提供不锈钢型、配合使用的连接头尺寸从0.5" 至1" 的产品
- 耐腐蚀、无磁性铝结构
- 锥形氯丁橡胶护套和O 型密封圈,防水防尘
- 卡盘套爪提供了高机械拉拔性能,远超适用标准要求
- 人工手动紧固,无需工具




应用

托盘式电缆:当在不包含电弧或火星设备的封装内使用时,符合国际电工技术委员会对于Class I, Zone 2 位置的 要求。对于包含电弧或火星设备的封装,TCF 接头需要与一个合格的Class I 危险区域用密封接头一起使用。便携式导线:当在不包含电弧或火星设备的封装内使用时,符合国际电工技术委员会对于Class I, Zone 1 位置的 要求。对于包含电弧或火星设备的封装,TCF 接头需要 与一个合格的Class I 危险地点用密封接头一起使用。

注:托盘式电缆不适用于Zone 1 地点。仅在安装于便携设备上时,便携式导线可以在Zone 1 地点使用。

- CSA 文件编号LR4484
- 适用于危险地点的Class 4418-03 接头
- 适用于危险地点的Class 4418-03 接头 - 符合美国标准
- Class I, Zone 1, AEx e ll

产品编号 承口尺寸 NPT 管颈 直径 (in.) 小电 缆直径 (in.) 大 开口 (in.) 标准包 装数量

TCF050-27AL 12 .330 .150 .270 25
TCF050-40AL 12 .540 .250 .400 25
TCF050-54AL 12 .540 .400 .540 25
TCF050-67AL 12 .540 .540 .670 10
TCF050-78AL 12 .540 .660 .780 10
TCF075-40AL 34 .540 .250 .400 15
TCF075-54AL 34 .540 .400 .540 15
TCF075-67AL 34 .780 .540 .670 10
TCF075-78AL 34 .780 .660 .780 10
TCF075-88AL 34 .765 .770 .880 10
TCF100-78AL 1 .980 .660 .780 10
TCF100-88AL 1 .980 .770 .880 10
TCF100-100AL 1 .980 .870 1.000 10
TCF125-109AL 114 1.255 .800 1.090 4
TCF125-128AL 114 1.255 1.080 1.280 4
TCF125-147AL 114 1.255 1.270 1.470 4
TCF150-115AL 112 1.470 .890 1.150 2
TCF150-140AL 112 1.470 1.140 1.400 2
TCF150-165AL 112 1.470 1.390 1.650 2
TCF200-153AL 2 1.896 1.190 1.530 2
TCF200-186AL 2 1.896 1.520 1.860 2
TCF200-219AL 2 1.896 1.850 2.190 2
TCF250-252AL 212 2.466 2.120 2.520 —
TCF300-278AL 3 2.780 2.380 2.780 —
TCF300-304AL 3 3.037 2.640 3.040 —
TCF300-330AL 3 3.068 2.900 3.300 —

如需不锈钢(316)材质型号,请用SS6 替换AL(多至1")
