Thomas & Betts护套、Nipple 接头、锁紧螺母与堵头锁紧螺母

140 系列
141AL 系

应用

- 将外部螺纹导线管或连接头连接至接线盒或外壳上的无螺纹开口
- 紧密连接导线管或连接头与接线盒或外壳

产品特性

- 硬化钢/ 可煅铸铁/ 无铜铝结构
- 紧固无变形
- 经过特别设计的锁紧螺母可以保证：
- 在纤薄接线盒或外壳上夹紧的便捷性
- 可刺穿接线盒与外壳的保护涂层，从而确保接地连续性
- 从外部上紧
- 振动情况下也能够防止松动
- 106 系列配备钢材质螺钉

106 系列

标准材料
140 系列与106 系列
3 8" 至 2" 硬化钢 21 2" 至 6"
可煅铸铁
全钢材质螺丝
141AL 系列
无铜全铝
标准饰面
所有钢质与可煅铸铁锁紧螺母，包括镀锌固定螺丝与镀铬全铝锁紧螺母，脱脂镀层

范围

3 8" 至 6" 导线管（全螺纹直管[NPS]）（140系列）
1 2" 至 4" 导线管（106系列与141 AL 系列）

认证/ 兼容性

UL（UL 文件编号E-23018）
CSA[ 产品编号108、109、110 与111。除产品编号140 之外的所有140 系列]（LR-2884，LR-4484）
UL 514B
CSA C22.2 第18 号
NEMA FB1
NFPA 70
联邦规范由A-A-50553 取代
联邦标准H-28（螺纹）

表面硬化锁紧螺母

表面硬化锁紧螺母可使接头安装更加快速、方便。这种螺母不会打滑或旋转，从而可保护咬合边。表面硬化锁紧螺母可咬合穿透涂层直达外壳，可提供极佳的接地连续性（典型的ABB 接头搭配表面硬化锁紧螺母低可成功通过10000 安培RMS 故障电流）。如果正确安装，表面硬化锁紧螺母振动时不会松动，确保理想的接地连续性。

- 可选钢/ 可锻铸铁、铝或不锈钢材质。

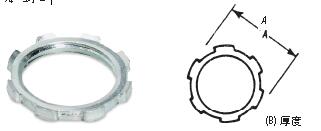

锁紧螺母

- 钢材质尺寸：从 1 4" 到 2"，可锻铸铁材质尺寸：从 21 2" 到 6"
- 3003 铝材质尺寸：从 1 2" 到 6" ，或 304 型不锈钢材质尺寸： 从 1 4" 到 2"

产品编号 尺寸(IN.) 尺寸 (IN.) 钢/可锻铸铁铝不锈钢A B

139* — — 1 4 3 4 9 64
140* — — 3 8 15 16 9 64
141** 141AL 141-SST 1 2 17 64 5 32
142** 142AL 142-SST 3 4 13 8 3 16
143 143AL 143-SST 1 111 16 13 64
144 144AL 144-SST 11 4 25 32 13 64
145 145AL 145-SST 11 2 21 2 13 64
146 146AL 146-SST 2 3 7 32
147 147AL — 21 2 39 16 13 32
148 148AL — 3 43 16 13 32
149 149AL — 31 2 413 16 15 32
150 150AL — 4 55 16 15 32
151 151AL — 41 2 515 16 17 32
152 152AL — 5 61 2 17 32
153 153AL — 6 73 4 19 32

* 六角形状
** 表面硬化锁紧螺母
铝质锁紧螺母符合联邦无铜铝合金标准，含铜量低于0.5%。
可提供带有DURA-PLATE 饰面的产品。
UL 文件编号E-23018
CSA 文件编号2884

- 提供出色的防水和防油密封

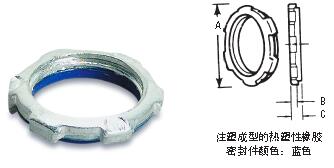

密封锁紧螺母

- 用于金属硬管和一般硬度的金属导线管或接头
- 为所有外壳提供防水或防雨密封

注塑成型的热塑性橡胶密封件颜色：蓝色

产品编号尺寸 (IN.) 尺寸 (IN.) A B C
141SL 1 2 1.140 1 8 1 4
142SL 3 4 1.420 5 32 9 32
143SL 1 1.770 11 64 9 32
144SL 11 4 2.281 11 64 5 16
145SL 11 2 2.598 11 64 9 32
146SL 2 3.175 3 16 7 64

UL 文件编号 E-23018
CSA 文件编号2884

确保导线管与接线盒固定良好，且不会因振动而松动!

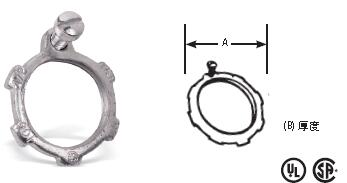

固定锁紧螺母

- 钢或可锻铸铁（钢的对应尺寸为2"）
- 可用于任何安装普通锁紧螺母的应用
- 也可用于符合规范的入户应用
- ABB 公司刚性导线管和EMT（薄壁）接头符合 联邦规范A-A-50553

产品编号尺寸 (IN.) 尺寸 (IN.) A B
106 1 2 13 8 .125
107 3 4 15 8 .140
108 1 115 16 .170
109 11 4 25 32 .170
110 11 2 21 2 .170
111 2 3 .187
112 21 2 313 32 .375
113 3 413 16 .375
114 31 2 429 32 .438
115 4 57 32 .438

未获CSA 认证
具有DURA-PLATE 饰面
UL 文件编号E-3060
CSA 文件编号638

新老设备接地的完美选择! 固定和接地楔

- 除了同心开孔外，其他应用中都不需要跳线
- 如果需要跳线，可用紧定螺钉将跳线安装至接地楔
- 在不断开线路的情况下更新已有设施，满足有关固定（NEC 文件250，第4 部分）的规范要求
- 用于新电缆时，只需松开护套、定位楔子、紧固护套和固定螺钉


应用

- 可有效端接接头或导线管和接线盒或外壳

产品特性

- 尺寸 3 4" 到 6" 的产品额外配有一个固定螺钉，用于固定跳线 （如有需要）
- 可在不断开电缆的情况下添加至已有设施

标准材质/表面饰面
1 2" 钢/电镀锌
3 4" 到 6" 铜/镀锡

范围：
1 2" 到 6" 导线管

认证/ 兼容性
UL 文件编号E3060
CSA 文件编号638
UL 467
CSA C22.2 No. 41
NFPA-70
联邦规范A-A-50552

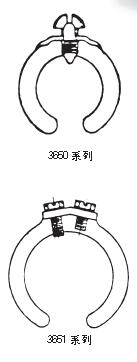

接地楔 产品编号尺寸
3650 1 2"
3651 3 4"
3652 1"
3653 11 4"
3654 11 2"
3655 2"
3656 21 2"
3657 3"
3658 31 2"
3659 4"
3661 5"
3662 6"
3651 系列
UL 文件编号E-3060

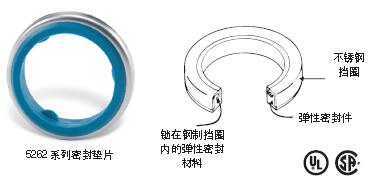

密封材料对油、冷却液、液压油和水都具有抵抗力！防水密封垫片

5262 系列密封垫片包括一个不锈钢扣环，可以防止Santoprene 垫 片的拉伸，从而确保提供佳的密封效果。

应用

- 配合外部螺纹连接头使用时，可以提供防油、防气或防潮密封

产品特性

- 在钢上固定弹性密封材料
- 钢质挡圈可以防止密封材料在扭矩作用下被挤出，并可将密封材料的压缩限制在一定范围内，从而提供高质量的密封。
- 弹性材料覆盖粗糙表面实现密封
- 符合NEMA 3R、4、6、13 标准

标准材料
挡圈：316 不锈钢
密封材料：Santoprene 热塑性橡胶

范围：
承口厚度：1 4" 到 4"

产品编号导线管尺寸
尺寸 (IN.)
标准包装
A B 数量
5262 1 2" 1.16 .18 50
5263 3 4" 1.49 .19 25
5264 1" 1.75 .19 25
5265 11 4" 2.15 .22 5
5266 11 2" 2.42 .23 5
5267 2" 2.92 .23 5
5268 21 2" 3.44 .23 5
5269 3" 4.08 .23 5
5270 4" 5.29 .31 5
UL 文件编号E 13938 CSA 文件编号2884
Santoprene 是Advanced Elastomer Systems 公司的注册商标。

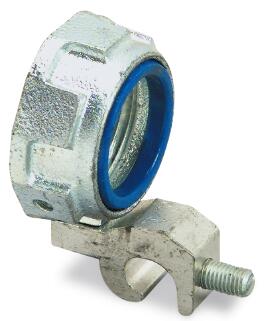

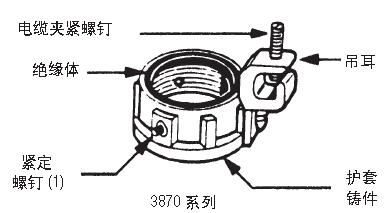

- 绝缘螺纹接地护套

应用

- 用于快速固定跳线至多个金属导线管（金属硬管和一般硬度的金属导线管）
- 用于给导体加衬套，避免绝缘损坏。

产品特性

- 安装简便，吊耳设计。
- 绝缘护套置于可锻铸铁内，减少了安装中常见的绝缘护套移动问题。
- 绝缘护套可承受高达150° C/302° F 的高温
- ABB 公司专有蓝色设计，确保高质量的接头。

标准材质/ 表面饰面
本体：电镀锌
吊耳：铝/ 镀锡
绝缘护套：热塑性橡胶：150° C/302° F
阻燃等级94V-0

产品编号 导线管 尺寸 护套 直径 防护套 直径 吊耳 长度 回转 半径 护套 高度 电缆范 围 AWG CU/AL

3870-TB 1 2" 1.125 .560 1.310 1.212 .657 #14–#4
3861 1 2" 1.125 .560 1.675 1.402 .657 #8–2/0
3871-TB 3 4" 1.420 .742 1.310 1.360 .660 #14–#4
3862 3 4" 1.420 .742 1.675 1.550 .660 #8–2/0
3872 1" 1.770 .944 1.310 1.535 .735 #14–#4
3882 1" 1.770 .944 1.675 1.725 .735 #8–2/0
3873 11 4" 2.190 1.242 1.310 1.745 .735 #14–#4
3883 11 4" 2.190 1.242 1.675 1.935 .735 #8–2/0
3874 11 2" 2.468 1.449 1.310 1.884 .770 #14–#4
3884 11 2" 2.468 1.449 1.675 2.074 .770 #8–2/0
3875 2" 3.031 1.860 1.310 2.165 .770 #14–#4
3889 2" 3.031 1.860 1.675 2.355 .770 #8–2/0
3876 21 2" 3.516 2.222 1.310 2.408 .940 #14–#4
3886 21 2" 3.516 2.222 1.675 2.598 .940 #8–2/0
3993 21 2" 3.516 2.222 2.230 2.928 .940 #6–4/0
3877 3" 4.234 2.761 1.310 2.767 .975 #14–#4
3887 3" 4.234 2.761 1.675 2.957 .975 #8–2/0
3994 3" 4.234 2.761 2.230 3.287 .975 #6–4/0
3878 31 2" 4.781 3.193 1.310 3.040 .975 #14–#4
3863 31 2" 4.781 3.193 1.675 3.230 .975 #8–2/0
3995 31 2" 4.781 3.193 2.230 3.560 .975 #6–4/0
3879 4" 5.328 3.623 1.310 3.314 .980 #14–#4
3864 4" 5.328 3.623 1.675 3.504 .980 #8–2/0
3996 4" 5.328 3.623 2.230 3.834 .980 #6–4/0
3880 5" 6.328 4.542 1.310 3.814 .985 #14–#4
3865 5" 6.328 4.542 1.675 4.000 .985 #8–2/0
3998 5" 6.328 4.542 2.230 4.334 .985 #6–4/0
3881 6" 7.406 5.458 1.310 4.353 1.200 #14–#4
3866 6" 7.406 5.458 1.675 4.543 1.200 #8–2/0
3999 6" 7.406 5.458 2.230 4.875 1.200 #6–4/0

额定温度150° C
符合海岸警卫队条例 CG293
可提供带有 DURA-PLATE 饰面的产品。

护套、Nipple 接头、锁紧螺母与堵头

创新设计使得安装更快更简单。

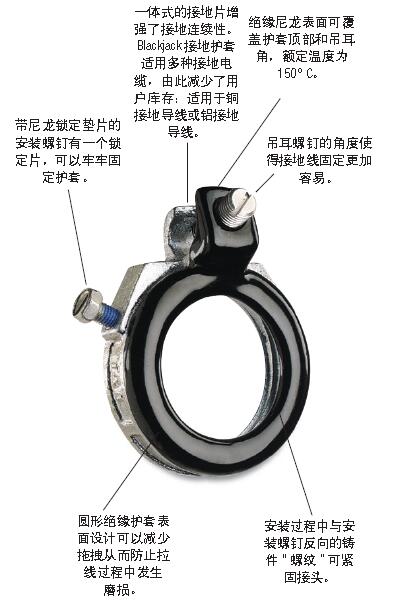

Blackjack 接地护套

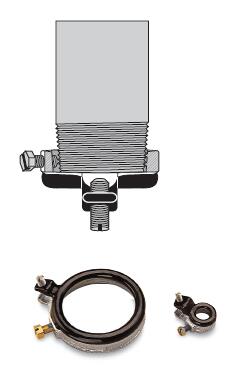

Blackjack 接地护套不需要旋入导线管内，只需将接地护套放置在螺纹或无螺纹的金属硬管或一般硬度的金属导线管上，保证接地片接触接
地线即可——在小型设施应用中的情形下亦是如此。

如此简单！

传统轴套安装时需将护套旋入导线管内，在小型区域应用中操作人员 需要移除接地片以使之与松动的零件保持接触，然后重新装上接地片。 然后操作人员仍需要扭转护套使接地片就位来连接接地线。 Blackjack 护套则凭借创新设计避免了这些麻烦，是佳的接地护套产品， 也是空间狭小、拐角和多导线管应用独一无二的选择。此外，由于接地片是护套的必备部件，因此设计时必须保证接地片不会滑落或丢失。

创新设计改善产品性能。

Blackjack 护套提供了出色的接地连续性。 为了实现更好的接地连续性，Blackjack 护套具有一个一体式接地片，可以承受高强负载。 安全紧固，持久连接。 Blackjack 护套的锥端安装螺钉紧紧固定螺纹或无螺 纹刚性导线管，尼龙锁定垫片可以避免由于振动引 起螺钉松动。

减少库存。
由于Blackjack接地护套可用于螺纹和无螺纹导线管，接地片适用范围广泛，因此可以在不缩小应用范围的情况下将产品库存减少 2 3。

吊耳螺钉
#14-#4：开槽
#14-2/0：开槽
#6-4/0：内六角传动
标准材质/ 表面饰面
本体：可锻铸铁或铝
安装螺钉：(1 2"–2") 不锈钢，(21 2"–6")
黄铜
吊耳螺钉：不锈钢
饰面：镀锌

范围:
导线管： 1 2" 到 6" 螺纹或无螺纹金属
硬管/一般硬度的金属导线管
电缆范围：#14 AWG 到4/0 AWG，Cu/AI
认证/ 兼容性
UL 文件编号E3060
CSA 文件编号LR2884
UL 514B 和 UL 467
CSA C22.2 第18 条和 CSA C22.2 No. 41

Blackjack 接地护套

产品编号
镀锌可锻铸铁铝导线管尺寸
A
大值
B 小
防护套内径
C
大值
D
大值
E
大值电缆范围
BG050-14-20 BGA050-14-20 1 2" 1.251 .569 1.181 2.134 .696 #14–2/0
BG050-14-4 BGA050-14-4 1 2" 1.251 .569 1.027 1.940 .696 #14–#4
BG075-14-20 BGA075-14-20 3 4" 1.533 .772 1.221 2.414 .696 #14–2/0
BG075-14-4 BGA075-14-4 3 4" 1.533 .772 1.030 2.168 .696 #14–#4
BG100-14-20 BGA100-14-20 1" 1.783 .993 1.181 2.581 .696 #14–2/0
BG100-14-4 BGA100-14-4 1" 1.783 .993 1.027 2.368 .696 #14–#4
BG125-14-20 BGA125-14-20 11 4" 2.220 1.319 1.181 2.987 .759 #14–2/0
BG150-14-20 BGA150-14-20 11 2" 2.470 1.553 1.181 3.236 .696 #14–2/0
BG200-14-20 BGA200-14-20 2" 2.830 2.010 1.181 3.766 .696 #14–2/0
BG250-14-20 BGA250-14-20 21 2" 3.418 2.412 1.181 4.341 .978 #14–2/0
BG250-6-40 BGA250-6-40 21 2" 3.418 2.412 1.524 4.526 .978 #6–4/0
BG300-14-20 BGA300-14-20 3" 4.042 3.022 1.181 4.966 .978 #14–2/0
BG300-6-40 BGA300-6-40 3" 4.042 3.022 1.524 5.139 .978 #6–4/0
BG350-14-20 BGA350-14-20 31 2" 4.542 3.491 1.181 5.467 .978 #14–2/0
BG350-6-40 BGA350-6-40 31 2" 4.542 3.491 1.524 5.639 .978 #6–4/0
BG400-14-20 BGA400-14-20 4" 5.042 3.975 1.181 5.966 .978 #14–2/0
BG400-6-40 BGA400-6-40 4" 5.042 3.975 1.524 6.139 .978 #6–4/0
BG500-14-20 BGA500-14-20 5" 6.136 4.991 1.181 7.045 .978 #14–2/0
BG500-6-40 BGA500-6-40 5" 6.136 4.991 1.524 7.207 .978 #6–4/0
BG600-14-20 BGA600-14-20 6" 7.199 6.009 1.181 8.087 .978 #14–2/0
BG600-6-40 BGA600-6-40 6" 7.199 6.009 1.524 8.409 .978 #6–4/0

建议规范：绝缘接地和固定护套（BG050-BG600 系列）
如规范要求进行单或多金属导线管固定和接地，或将金属导线管固定和接地至导线管、外壳或辅助槽时，接线盒末端应当配备ABB 公司生产的BG050-14-20 系列绝缘金属
接地和固定护套。
C
D
A E
所使用的接地和固定护套必须通过认证
(i) 接地和连接护套必须是可抗腐蚀的铸铁/ 钢/ 铝材质。
(ii) 护套绝缘护套必须通过认证，可承受150° C/302° F 的工作温度，阻燃等级为
94V-O。此外绝缘护套必须牢牢固定到位。ABB / T&B 导管和接头

护套、Nipple 接头、锁紧螺母与堵头

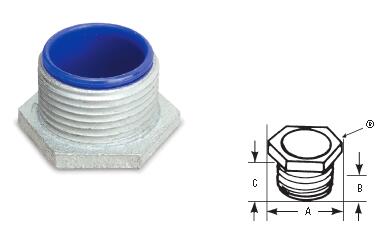

满足并超越NEC 要求！ 绝缘防护套接头

尼龙绝缘金属护套

- 钢或可锻铸铁（钢尺寸为 11 2"）
- 超越了NEC 373-6C 对未接地连接头进线口、线槽、拉线盒和连接点的保护要求
- 独一无二的防护套蓝色绝缘衬垫
- 拉线时可省力50%
- 额定温度105°C
- ABB 公司专有蓝色设计，确保高质量的接头。

产品编号 尺寸 尺寸 (IN.) 钢或可锻铸铁铝A B
1222 1222AL 1 2" 11 32 29 64
1223 1223AL 3 4" 19 32 31 64
1224 1224AL 1" 119 32 11 32
1225 1225AL 11 4" 115 16 21 32
1226 1226AL 11 2" 23 16 23 32
1227 1227AL 2" 211 16 7 8
1228 1228AL 21 2" 33 16 1 32
1229 1229AL 3" 327 32 5 16
1230 1230AL 31 2" 47 16 11 16
1231 1231AL 4" 47 8 13 32
1232 1232AL 41 2" — —
586 586AL 5" 531 32 19 32
587 587AL 6" 73 16 111 32

未获CSA 认证
1222 到1232，以及586 和587 系列产品系列可选铝质产品。
在产品编号后添加AL。铝质系列产品的接头未经CSA 认证。

锁紧螺母式基座改善了固定性，发生振动时可防止松动。

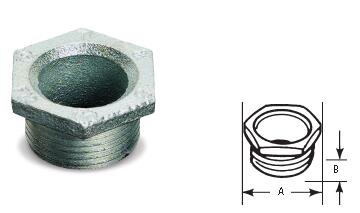

金属护套

- 铝、钢或可锻铸铁（钢尺寸为 11 2"）
- 平滑的圆肩设计，可覆盖导线管端
- 宽面法兰可覆盖开孔
- 高肋设计，使用扳手或手动即可轻松拧紧
- 尺寸 1 2" 至 11 2"，钢质，肩部光滑

产品编号 尺寸 尺寸 (IN.) 钢或可锻铸铁铝A B

122 122AL 1 2" 11 32 13 32
123 123AL* 3 4" 11 4 7 16
124 124AL** 1" 19 16 1 2
125-TB 125AL 11 4" 129 32 9 16
126 126AL 11 2" 25 32 19 32
127 127AL 2" 221 32 5 8
128 128AL 21 2" 33 16 3 4
129 129AL 3" 327 32 13 16
130-TB 130AL 31 2" 43 8 15 16
131-TB 131AL 4" 415 16 1
132-TB — 41 2" 57 16 15 64
133-TB 133AL 5" 6 13 16
134-TB 134AL 6" 71 4 11 4

* 非UL 认证或非CSA 认证
** 未获CSA 认证
可提供带有DURA-PLATE 饰面的产 品。
UL 文件编号E-23018。
CSA 文件编号2884。

完美螺纹设计，安装方便！
塑料绝缘护套

全塑绝缘护套

- 抗冲击型塑料绝缘性能
- 带肋部，拿取更加牢靠
- UL 认证温度：105°C

产品编号尺寸 尺寸 (IN.) A B
222-TB 1 2" 11 16 3 8
223-TB 3 4" 19 32 13 32
224 1" 19 16 9 16
225-TB 11 4" 129 32 9 16
226 11 2" 27 32 9 16
227 2" 225 32 5 8
228-TB 21 2" 33 8 3 4
229-TB 3" 41 16 3 4
230-TB 31 2" 45 8 7 8
231 4" 51 8 7 8
232 41 2" 511 16 1
233 5" 65 16 1
234 6" 77 16 1

UL 指定阻燃剂：94V-1

护套、Nipple 接头、锁紧螺母与堵头

用于无螺纹刚性导线管和一般硬度的金属导线管

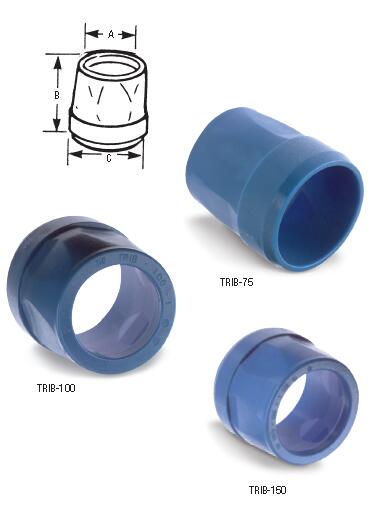

绝缘护套

应用

- 安装至无螺纹导线管端部时，该绝缘护套可提供一个完 整的绝缘表面——拉线时导线通过该表面，运行时该表面支撑导线。

产品特性

- 直接敲入导线管端部
- 安装快速方便，无需螺钉
- 耐冲击热塑塑料构造

标准饰面
耐冲击热塑材料的额定应用
温度：105° C (221° F)
阻燃等级：94 V-1
标准材质
注塑成型
范围：
1 2" 到 4" 之间的导线管

认证/ 兼容性
UL（UL 文件编号E-13938）
CSA (LR-2884, LR-4484)
UL 514B
NFPA 70

- 垂直切割导线管端部，切割完毕后用铰刀或锉去掉尖利的边缘和内外径上的毛刺。
- 将护套穿过导线管端部。
- 使用工具（ 例如电工的钳子， 对于大尺寸护套可使用带木块的锤子）的平面轻轻敲击护套的顶面， 直到导线管端部嵌入护套防护套， 导线管不再运动为止。

产品编号尺寸 尺寸 (IN.) A B C
TRIB-50 1 2" 19 32 19 32 11 16
TRIB-75 3 4" 25 32 125 64 11 4
TRIB-100 1" 1 11 2 19 16
TRIB-125 11 4 15 16 15 8 159 64
TRIB-150 11 2" 117 32 121 32 211 64
TRIB-200 2" 131 32 113 16 211 16
TRIB-250 21 2" 223 64 2 31 4
TRIB-300 3" 259 64 27 32 329 32
TRIB-350 31 2" 33 8 25 16 429 64
TRIB-400 4" 327 32 213 32 5

一般硬度的金属尺寸 1 2" 到 4"
UL 指定阻燃剂：94V-1
UL 文件编号E-13938
CSA 文件编号2884。

圆滑绝缘表面——拉线更容易！
卡口式护套

- 快速卡入出线盒、配电箱或其他因线路修改或维护变动留下的闲置外壳。
- 耐冲击聚碳酸酯，一体式结构
- 手动安装
- UL 认证温度：105° C

应用
- 为金属盒或外壳提供光滑的卡口式开口。

产品特性
- 一体式结构，可直接卡入
- 耐冲击、自熄、无滴落（符合UL 94 标准） 的聚碳酸酯构造

标准材质
聚碳酸酯的额定应用温度：
105°C (221° F)
标准饰面
注塑成型
范围:
0.875" 到 2.469" 标称直径卡口式开
口（1 2" 到 2" 尺寸卡口）
盒体或外壳壁厚
1" 尺寸：大壁厚0.095"
11 2" 到 2" 尺寸：大壁厚 0.140"
认证/ 兼容性
UL (UL 文件编号 E-3803)
CSA (LR-589,LR-4484)
UL 514B
CSA C22.2 第18 条
NFPA 70-1999 (ANSI)

产品编号 适用开 口尺寸* 尺寸 (IN.) B
3210 .875 .360
3211 1.109 .360
3212 1.375 .360
3213 1.734 .400
3214 1.984 .520
3215 2.469 .520

* 符合UL 和NEMA 标准。参看下一页卡口式堵头。
含氧指数>28% UL 94V-1
UL 文件编号 E-3803 CSA 文件编号 589

防沙、防灰、防损密封！
帽式衬套

- 通过夹钳即可拆卸
- 1 2" 到 11 4" 尺寸，钢质
- 11 2" 到 2" 尺寸，可锻铸铁材质

产品编号尺寸 尺寸 (IN.) A B

1460 1 2" 11 32 13 32
1461 3 4" 11 4 7 16
1462 1" 19 16 1 2
1463 11 4" 129 32 9 16
1464 11 2" 25 32 19 32
1465 2" 221 32 5 8

UL 文件编号E-23018 CSA 文件编号2884

卡入一个常规护套，形成一个UL 认证的绝缘护套！
INSULINER 护套

- 在不影响布线的情况下将普通护套转换成规范认证的绝缘护套。
- 用于标准刚性导线管，金属导线管（薄壁）或任何标准套管出口。
- 尤其适用于金属软管。
- 高绝缘尼龙材料，额定温度105° C。

穿过电缆——嵌入护套——固定

产品编号尺寸 尺寸 (IN.) A B
422 1 2" 5 8 .025
423 3 4" 11 16 .025
424 1" 7 8 .025
425 11 4" 1 .030
426 11 2" 1 .030
427 2" 11 8 .030
428 21 2" 11 4 .040
429 3" 11 2 .040
430 31 2" 125 32 .055
431 4" 21 32 .055
433 5" 21 2 .070
434 6" 21 2 .070

含氧指数>28% UL 文件编号E-23018 CSA 文件编号589

阻燃的无滴落热塑塑料材质，UL 额定温度105℃！
卡口式堵头

应用

- 塞住盒体或外壳的空置卡口式开口

产品特性

- 一体式结构，可直接卡入
- 耐冲击、自熄、无滴落（根据UL 94）的聚碳酸酯构造

标准材质
热塑性塑料额定应用温度：
105° C (221° F)
标准饰面
注塑成型
范围:
0.875" 到2.469" 标称直径
卡口式开口（1 2" 到 2" 尺寸卡口）
盒体或外壳壁厚
1" 以内：大壁厚0.095"。
2" 塞子：大壁厚0.140"
认证/ 兼容性
UL (UL) 文件编号E13938
CSA 文件编号(LR589)
UL 514B
NFPA 70

由无滴落的阻燃的热塑性塑料制成，UL 认证额定温度105°C

产品编号尺寸 尺寸 (IN.) A B
1451 1 2" 1.060 .400
1452 3 4" 1.300 .400
1453 1" 1.590 .400
1454 11 4" 1.860 .450
1455 11 2" 2.240 .570
1456 2" 2.740 .570

盒体大壁厚0.095
符合海岸警卫队条例CB293。
UL 文件编号E-13938 CSA 文件编号4484

无需单独使用帽式衬套或钢便士和护套！
Push-Penny 堵头

应用

- 塞住导线管或连接头的开口端，以防止施工和改造过程中灰尘、异物或水分进入。

产品特性

- 应用广泛；可用于金属硬管、一般硬度的金属导线管、 金属导线管及所有连接头和护套
- 可承受正常操作，运行不受湿度影响
- 密封接头或电缆管道，防止水泥浆和灰泥进入。密封 性符合CSA 尺寸公差规范，且价格经济。
- 推入即完成安装
- 在气压作用下迅速在接头或电缆管道内表面固定堵头
- 由软塑料制造

标准材质
聚乙烯
标准饰面
注塑成型
认证/ 兼容性
CAS 认证（LR2884、
LR4484）
UL 514B
CSA C22.2 第18 条
NFPA 70
NEMA FB1

产品编号尺寸
1470 1 2"
1471 3 4"
1472 1"
1473 11 4"
1474 11 2"
1475 2"
1476* 21 2"
1477* 3"
1478* 31 2"
1479* 4"
* 未获CSA 认证。
CSA 文件编号2884
UL 规范不适用。

适合任何护套！ 钢便士

- 施工过程中用于护套下的导线管端口密封
- 完全可回收材料

产品编号尺寸 ABB / T&B 导管和接头
815-TB 1 2"
816 3 4"
817 1"
818 11 4"
819 11 2"
820 2"

产品编号尺寸 ABB / T&B 导管和接头
821 21 2"
822 3"
824 31 2"
823 4"
UL 规范不适用。
CSA 文件编号2884

金属盒体或外壳的套管孔!
CHASE 螺纹接头

- 3 8" 和 1 2" 尺寸，钢材质
- 3 4" 到 6" 尺寸，可锻铸铁材质
- 1 2" 到 4" 尺寸，无铜铝材质

产品编号 尺寸 尺寸(IN.) 钢或可锻铸铁铝A B
841TB — 3 8" 15 16 7 16
842TB 842ALTB 1 2" 19 16 43 64
843TB 843ALTB 3 4" 13 8 19 32
844 844AL 1" 111 16 3 64
845 845AL 11 4" 21 32 25 32
846 846AL 11 2" 23 8 13 16
847 847AL 2" 215 16 31 32
848 848AL 21 2" 39 16 11 16
849 849AL 3" 43 8 11 4
850 850AL 31 2" 51 8 15 16
851 851AL 4" 51 8 15 16
853 — 5" 61 2 15 16
854 — 6" 75 8 13 8

非UL 认证
具有DURA-PLATE 饰面
UL 文件编号E-23018
CSA 文件编号2884。

尼龙绝缘护套可提供额外保护！
CHASE 螺纹接头——尼龙绝缘

- 3 8" 和 1 2" 尺寸，钢材质
- 3 4" 到 6" 尺寸，可锻铸铁材质
- 1 2" 到 6" 尺寸，无铜铝材质
- ABB公司独有的蓝色设计，确保高质量接头

产品编号尺寸 尺寸 (IN.) A B C
1942 1 2" 19 64 7 16 19 32
1943 3 4" 13 8 17 32 23 2
1944 1" 111 16 21 32 7 8
1945 11 4" 21 32 25 32 11 32
1946 11 2" 23 8 13 16 13 32
1947 2" 215 16 31 32 111 32
1948 21 2" 39 16 11 16 17 16
1949 3" 43 8 13 16 119 32
1950 31 2" 51 8 15 16 125 32
1951 4" 51 8 15 16 113 16
1953 5" 63 8 15 16 113 16
1954 6" 75 8 13 8 17 8

UL 文件编号E-23018。
CSA 文件编号2884。
