Thomas & Betts 承口与舱壁接头 ABB / T&B 导管和接头
适用于带螺纹金属硬管/ 一般硬度的金属/PVC 涂层金属硬管
螺纹承口(Bullet 承口)
应用
- 将螺纹金属导线管(铁刚性/ 非铁刚性/PVC 涂层/ 或一般硬度的金属材质)连接至室外或室内应用中连续或间歇暴露在潮湿环境下的盒体或外壳的无螺纹开口。
- 固定电线盒外壳
产品特性
- 钢/ 可锻铸铁/ 无铜铝材质,结实耐用
- 锥形内螺纹设计,可同时防水、防尘(A)
- 无螺纹设计,防止导线管打底,确保装配良好(B)
- 盒体端部配备嵌入式密封圈;密封圈紧固(C)
- 硬化钢/ 可锻铸铁/ 无铜铝锁紧螺母可提供高质量的接地连续性;锁紧螺母的扩展部分可夹紧盒体和外壳薄壁(D)
- 绝缘防护套可绝缘导体,同时防止导体绝缘磨损和变薄,
减少拉线工作量(E)
- 适用于以下危险区域:
- NEC 501.10(B)、502.40(A)、(B)和503.16(A)、
(B)中规定的1 级2 区、2 级1 区和2 区,3 级1
区和2 区。
- CEC 18-202 规定的2 级和3 级区域;18-252;
18-302;18-352
国家电气规范 规定:实际应用中,必须避免系统中任何异种金属接触而产生电化作用。例外:只有铝质接头和外壳可以与钢质导线管配合使用。
联合工业委员会(JIC)的电气标准同样禁止异种金属接触,
还要求金属导线管的接头必须是可锻铸铁或球墨铸铁,且
具有和导线管相同的抗冲击强度。
无铜铝
制造接头的无铜铝铸件的大含铜量为4%。含铜量过高对铝合
金不利的影响在于降低抗腐蚀性。
标准材质
370-401系列 370AL
本体: 1 2"到1",钢材质 无铜铝
11 4" 到 6",可锻铸铁材质
锁紧螺母:1 2" 到 2",硬化钢材质 1 2" 到 2",硬化钢材质
21 2" 到 6",可锻铸铁材质 21 2" 到 4" ,无铜铝材质
铝
螺钉: 硬化钢
O型圈: 丁腈橡胶
绝缘护套:尼龙
涂层: PVC
标准饰面
370-401系列 370AL
承口: 镀锌 注塑成型
镀铬
锁紧螺母:所有铁质锁紧螺母均做镀锌和镀铬处理
螺钉: 全部镀锌和镀铬
范围:
370 系列:1 2" 到 6" 导线管
370AL 和 401 系列:
1 2" 到 4" 导线管
所有承口螺纹——直管
所有内螺纹——锥形管 (NPT)
认证/ 兼容性
UL(UL 文件编号E-23018)
CSA (LR-637, LR-23086)
UL 514B
CSA C22.2 第18 条
NFPA 70
NEMA FB-1
JIC EGP1; JIC EMP 1
联邦规范A-A-50553
联邦标准H-28(螺纹)
NEC 和国家电气标准是国家消防协会的注册商标。
UL认证防雨,CSA 认证防水和防尘。

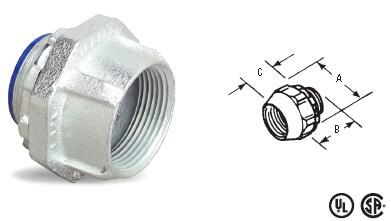

钢/可锻铸铁和铝材质Bullet 承口连接头*
- 提供钢/ 可锻铸铁(钢尺寸为1")材质,带尼龙绝缘防护套,
带或不带106 系列固定锁紧螺母
- 还可提供铝材质、不带绝缘防护套的型号
- 与氯丁橡胶O 型圈配套使用,可为盒体提供防水螺纹承口
- UL 认证温度:105°C
- ABB 公司独有的蓝色设计,保证高质量接头
钢/可锻铸铁铝** 钢/可锻铸铁/锁紧螺母A B C 大壁厚 (IN.)
370 370AL 401 1 2" 13 8 11 4
3 4
5 16
371 371AL 402 3 4 15 8 11 4
3 4
5 16
372 372AL 403 1" 23 32 13 8
7 8
5 16
373 373AL 404-TB 11 8" 29 16 15 8 1 5 16
374 374AL 405 11 2" 33 32 15 8 1 5 16
375 375AL 406-TB 2" 35 8 15 8 1 5 16
376 — 407 21 2" 41 8 17 8 11 8
3 8
377 — 408 3" 5 21 2 11 2
1 2
378 — 409 31 2" 59 16 21 2 11 2
1 2
379 — 410-TB 4" 63 16 21 2 11 2
1 2
381 — — 5" 8 31 8
1 2
382 — — 6" 93 16 31 8
1 2
* 适用于I 级2 类、II 级2 类和以及3 级1 类和2 类危险区域。按照美国国家电气规范NEC Section 500-2(a) 的专门规定,这些危险区域必须使用符合标准的设备。
** 铝材质型号不带绝缘防护套。
UL 认证防雨,CSA 认证防水和防尘。
具有DURA-PLATE 饰面
UL 文件编号E-23018。
钢材质:CSA 文件编号2284
铝材质:CSA 文件编号0637
Bullet 承口间距图

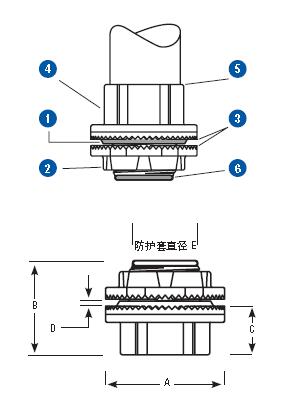

承口与舱壁接头 T&B 承口
T&B 承口采用创新工艺,具有独一无二、无可比拟的优良性能,可以轻松提升你对螺纹承口的性能期待。ABB公司独有的蓝色设计确保了每个接头的高质量。
- 具有创新型轮廓的密封圈和开槽的性能超越了标准的O型圈。密封圈在安装前已固定,因此可以防止安装过程中密封圈出现变形或滑动。密封槽实现了密封圈的优
压缩率。即使导线管与接线盒不垂直,密封圈仍可提供

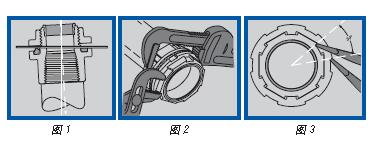

360° 密封(见图1)。
- 锁紧螺母每隔30° 配外围插槽和六角/ 直角花键,操作人员使用扳手、锤子或螺丝刀即可轻松拆卸。
(见图2 和图3)
- 锁紧螺母和螺母体上更尖、更深的螺母齿可保证与接线盒的固定更加牢固。
- 六角花键的螺母体使得操作人员使用扳手、锤子或螺丝
刀即可轻松安装。
- 精加工锥螺纹设计,保证防水性。
- 绝缘防护套由额定温度105° C 的热塑性塑料注塑成型而成,阻燃等级为94 V-O。
图 1
T&B 承口
产品编号尺寸
A B C D E
直径. 大盘厚度防护套直径
H050-TB 1 2 17 16 19 16
7 8
3 16
19 32
H075-TB 3 4 17 16 119 32
29 32
3 16
25 32
H100-TB 1 2 113 16 11 16
1 4 1
H125-TB 11 4 23 8 17 8 11 16
1 4 15 16
H150-TB 11 2 23 4 17 8 11 16
1 4 117 32
H200-TB 2 31 4 115 16 15 32
1 4 131 32
H250-TB 21 2 33 4 29 16 19 16
1 4 213 32
H300-TB 3 43 8 27 16 119 32
1 4 231 32
H350-TB 31 2 5 223 32 15 8
1 4 313 32
H400-TB 4 51 2 223 32 15 8
1 4 37 8
H500-TB 5 67 8 31 32 115 16
1 4 415 16
H600-TB 6 711 16 35 32 2 5 16 6
材料—— 承口和锁紧螺母: 锌或无铜铝
绝缘防护套: 热塑性塑料,额定温度105° C
阻燃等级:94V-0
密封圈: 腈(丁腈橡胶)
对于铝材质承口,添加后缀 A(例如H050A);对于镀铬承口,添加后缀
CP(例如 H050CP)。对于 316 不锈钢承口,添加后缀 GRSST(例如
H050GRSST)。仅 1 2" 到 2" 尺寸的产品符合 NEMA 对 NEMA 3R、4 和 13 外壳的
密封要求。CP 和 SST 承口也需符合 NEMA 4X 和 12 规范。
根据NEC 501.10(B) 获UL 认证。CSA 认证:2 级的E、F、G 组以及3 级危险区域。
UL 文件编号E-23018 CSA 文件编号4484
镀铬承口(后缀为“CP”)获NEMA 4X 认证。

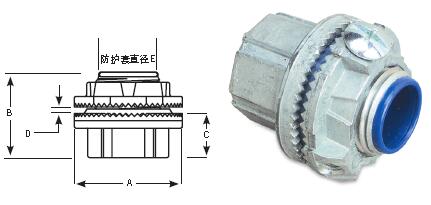

T&B 接地承口
产品编号尺寸
A B C D E
直径大盘厚
防护套
直径
H050GR-TB 1 2 17 16 19 16
7 8
3 16
9 32
H075GR-TB 3 4 17 16 119 32
29 32
3 16
25 32
H100GR-TB 1 2 113 16 11 16
1 4 1
H125GR-TB 11 4 23 8 17 8 11 16
1 4 15 16
H150GR-TB 11 2 23 4 17 8 11 16
1 4 117 32
H200GR-TB 2 31 4 115 16 15 32
1 4 131 32
H250GR-TB 21 2 33 4 29 16 19 16
1 4 213 32
H300GR-TB 3 43 8 27 16 119 32
1 4 231 32
H350GR-TB 31 2 5 223 32 15 8
1 4 313 32
H400GR-TB 4 51 2 223 32 15 8
1 4 37 8
H500GR-TB 5 67 8 31 32 115 16
1 4 415 16
H600GR-TB 6 711 16 35 32 2 5 16 6
材料—— 承口和锁紧螺母: 锌或无铜铝
绝缘防护套: 热塑性塑料,额定温度105° C
阻燃等级:94V-0
密封圈: 腈(丁腈橡胶)
对于铝材质承口,添加后缀 A(例如 H050A);对于镀铬承口,添加
后缀CP(例如 H050CP)。对于 316 不锈钢承口,添加后缀 GRSST
(例如H050GRSST)。仅 1 2" 到 2" 尺寸的产品符合 NEMA 对 NEMA 3R、
4 和 13 外壳的密封要求。CP 和 SST 承口也需符合 NEMA 4X 和 12 规范。
UL 和CSA 认证。CSA 2 和3 级危险区域认证。
UL 文件编号E-23018。
CSA 文件编号4484
镀铬接地承口的编号后缀为“CP”,防护等级为NEMA 4X。

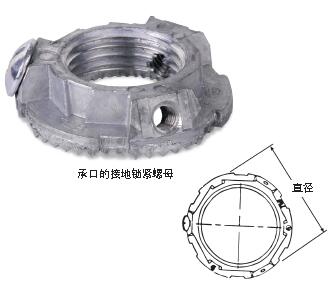

T&B 接地和固定锁紧螺母
产品编号尺寸直径高度接地螺钉
导线大
尺寸
L050GR-TB 1 2 11 2
13 32 #10-32 x 1 4" #10
L075GR-TB 3 4 111 16
13 32 #10-32 x 1 4" #10
L100GR-TB 1 2 13 32 #10-32 x 1 4" #10
L125GR-TB 11 4 23 8
15 32
1 4-20 x 1 4" #10
L150GR-TB 11 2 23 4
15 32
1 4-20 x 5 16" #8
L200GR-TB 2 31 4
15 32
1 4-20 x 5 16" #8
L250GR-TB 21 2 33 4
11 16
1 4-20 x 5 16" #6
L300GR-TB 3 43 8
23 32
1 4-20 x 5 16" #6
L350GR-TB 31 2 5 23 32
1 4-20 x 5 16" #6
L400GR-TB 4 51 2
23 32
1 4-20 x 5 16" #4
L500GR-TB 5 65 8
23 32
3 8-16 x 3 8" #2
L600GR-TB 6 711 16
23 32
3 8-16 x 3 8" #1
锁紧螺母:锌或无铜铝合金 UL 文件编号E-3060
铝材质锁紧螺母编号后需添加A(例如L050GRA)。 CSA 文件编号4484
镀铬锁紧螺母编号后需添加 CP(例如 L050CP)。1 2" 至 2" 的 316 不锈钢锁紧
螺母编号后需添加 SST。带有吊耳的锁紧螺母编号后需添加 GRL。
用于金属硬管或一般硬度的金属导线管(IMC) 的防水部件
Chase 螺纹导线管承口
应用
- 用于接线盒之间或接线盒与导线管系统之间的连接,可实现接地连续性且具有防水性能。
- 适用于可常用水管冲洗、NEMA 4 防护等级的系统。
产品特性
- 塑料绝缘防护套经过精密铸造和加工的表面能实现更安全的拉线。
- Chase 将接线盒内的布线空间大化。锁紧Nipple 接头与外壳平齐安装。
- O 型密封圈紧贴在开槽内,可防止O 型密封圈丢失或错误操作。
- 锁紧Nipple 接头的滚花内表面能360 度锁紧并固定接线盒壁以确保接地。
- 锁紧Nipple 接头两侧具有紧固吊耳,可简化难以触及区域的安装工作。
- 接地承口内的接地螺钉能为装置提供防松接地。
- 锁紧Nipple 接头可方便操作人员在不进行拆卸的情况下更换接线盒。
标准材质
HTZ 系列:经认证的ZAMAK 3 压铸锌合
金
HT 系列:含铜量小于0.004 的A360 梧桐
压铸铝合金
O 型圈:丁腈橡胶
绝缘套管:塑料
标准饰面
铝漆饰面
认证/ 兼容性
UL 认证
CSA 认证
适用于潮湿环境
NEMA 4
承口与舱壁接头
承口与舱壁接头
Chase 带绝缘防护套的接地承口
产品编号 接地承口尺寸 标准包装
重量(LBS)/
100件
HTZ1 1 2" 25 26
HTZ2 3 4" 25 32
HTZ3 1" 25 45
HTZ4 11 4" 10 58
HTZ5 11 2" 10 74
HTZ6 2" 10 93
HTZ7 21 2" 5 202
HTZ8 3" 2 250
HTZ9* 31 2" 2 300
HTZ10* 4" 2 360
* 定制项。交付周期及低订货量请咨询生产厂家。
Chase 带绝缘防护套和接地螺钉的接地承口
产品编号 接地承口尺寸 标准包装
重量(LBS)/
100件
HTGZ1 1 2" 25 22
HTGZ2 3 4" 25 34
HTGZ3 1" 25 44
HTGZ4 11 4" 10 61
HTGZ5 11 2" 10 75
HTGZ6 2" 10 95
HTGZ7 21 2" 5 204
HTGZ8 3" 2 265
HTGZ9 31 2" 2 270
HTGZ10 4" 2 360
Chase 带绝缘防护套的铝材质接地承口
产品编号 接地承口尺寸 标准包装
重量(LBS)/
100件
HT1 1 2" 25 12
HT2 3 4" 25 14
HT3 1" 25 20
HT4 11 4" 10 27
HT5 11 2" 10 32
HT6 2" 10 44
HT7 21 2" 5 85
HT8 3" 2 120
HT9 31 2" 2 138
HT10 4" 2 155

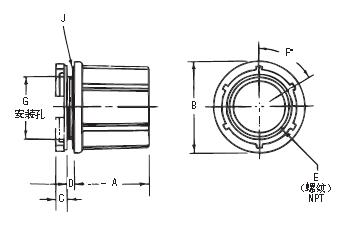

HTZ、HTGZ 和HT 型产品尺寸
接地承
口尺寸 A B C
安装
宽度
D E F
小
G
大
H
O型密封
圈尺寸
J
1 2" 13 8 113 32 1 4 3 16 1 2–14 60 21 52
59 64 214
3 4" 13 8 121 32 1 4 3 16 3 4–14 60 13 32 111 64 218
1" 119 32 17 8 1 4 3 16 1–111 2 60 15 16 122 32 222
11 4" 123 32 25 16 1 4 1 4 11 4–111 2 60 143 64 151 64 225
11 2" 13 4 25 8 1 4 1 4 11 2–111 2 60 129 32 213 64 227
2" 125 32 35 32 1 4 1 4 2–111 2 60 23 8 221 32 231
21 2" 21 4 245 64 3 8 1 4 21 2–8 45 27 8 35 32 236
3" 221 64 45 16 3 8 1 4 3–8 45 31 2 349 64 241
31 2" 223 64 413 16 3 8 1 4 31 2–8 45 4 47 16 245
4" 23 8 55 16
3 8 1 4 4–8 45 41 2 463 64 248

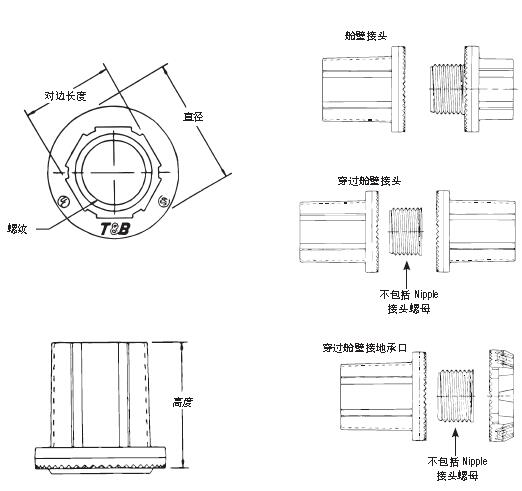

T&B 舱壁接头
产品编号尺寸 (IN.)
舱壁接头
H050BHD 1 2
H075BHD 3 4
H100BHD 1
H125BHD 11 4
H150BHD 11 2
H200BHD 2
H250BHD 21 2
H300BHD 3
H350BHD 31 2
H400BHD 4
H500BHD 5
H600BHD 6
穿过舱壁接头
H050TBF 1 2
H075TBF 3 4
H100TBF 1
H125TBF 11 4
H150TBF 11 2
H200TBF 2
穿过舱壁接地承口
H050TBH 1 2
H075TBH 3 4
H100TBH 1
H125TBH 11 4
H150TBH 11 2
H200TBH 2
材料—— 承口和锁紧螺母: 锌或无铜铝
绝缘防护套: 热塑性塑料,额定温度105° C
阻燃等级:94V-0
密封圈: 腈(丁腈橡胶)
铝材质舱壁接头编号后需添加A。
镀铬舱壁管接头编号后需添加CP。
符合NEMA 对NEMA 3R、4 和13 外壳
的密封要求。
UL 文件编号E-3060
CSA 文件编号4484
承口与舱壁接头
偏心缩径接头
产品编号尺寸高度直径 ( )
(IN.)
A 直径B C D E
H150-TB075ORGR 11 2"–3 4" 121 32" 23 4
15 16
23 32 129 32 19 32
11 32
H150-TB100ORGR 19 32"–1" 125 32" 23 4 11 16
23 32 129 32 19 16
7 32
H150-TB125ORGR 19 32"–11 4" 125 32" 23 4 11 16
23 32 129 32 17 8
1 32
H250-TB200ORGR 21 2"–2" 21 8" 33 4 13 16
15 16 229 32 221 32
3 32
材料—— 偏心缩径接头和锁紧螺母材质: 锌或无铜铝
绝缘防护套: 热塑性塑料,额定温度105° C
阻燃等级:94V-0
密封圈: 腈(丁腈橡胶)
铝制偏心缩径接头编号后需添加A。
镀铬偏心缩径接头编号后需添加CP。
符合NEMA 对NEMA 3R、4 和13 外壳的密封要求。
CSA 2 级E、F 和G 组及3 类危险区域认证。
UL 文件编号E-3060
CSA 文件编号4484
脱盖
产品编号尺寸高度
(IN.)
直径A B C
H050CAP 1 2" 113 32" 17 16
19 32
27 32
3 16
H075CAP 3 4" 115 32" 111 16
19 32 11 16
3 16
H100CAP 1" 111 16" 2 11 16 13 16
1 4
H125CAP 11 4" 125 32" 23 8
23 32 121 32
1 4
H150CAP 11 2" 113 16" 23 4
23 32 129 32
1 4
H200CAP 2" 127 32" 31 4
23 32 23 8
1 4
H250CAP 21 2" 29 32" 33 4
7 8 229 32
1 4
H300CAP 3" 29 16" 43 8
7 8 31 32
11 32
H350CAP 31 2" 29 16" 5 29 32 41 32
11 32
H400CAP 4" 29 16" 51 2
29 32 41 2
11 32
H500CAP 5" 223 32" 65 8
29 32 59 16
11 32
H600CAP 6" 3" 75 8
31 32 65 8
11 32
材料—— 偏心缩径接头和锁紧螺母材质: 锌或无铜铝
绝缘防护套: 热塑性塑料,额定温度105° C
阻燃等级:94V-0
密封圈: 腈(丁腈橡胶)
铝制偏心缩径接头编号后需添加A。
镀铬偏心缩径接头编号后需添加CP。
Meets NEMA sealing requirements for NEMA 3R, 4 & 13 enclosures.
CSA 2 级E、F 和G 组及3 类危险区域认证。
UL 文件编号E-3060
CSA 文件编号4484
|
