应用

硬管接头在导线管系统中具有以下作用：

- 连接导线管
- 用作导线的牵拉出口
- 为分支导线的绞接提供便利的检修口
- 在导线管线路中实现90°转向
- 用作布线设备和照明器材的安装出口
- 为维修和未来系统改装提供导线接入口

产品特性

- 标准配置包括锥型 (NPT) 螺纹和保护电线绝缘层的完整护套
- ABB Form 7 盒体和盒盖可与其他制造商的Form 7 盒体和盒盖通用
- ABB Form 8 盒体和盒盖可与其他制造商的Form 8 盒体和盒盖通用
- ABB Form 7 和Form 8 盒体具备BlueKote 内涂层，拉线更方便
- ABB 35 系列盒体和盒盖可与其他制造商的35/5 系列铸铁和钢材质的盒体和盒盖通用

材质
Form 7，Form 8 和35 系列硬管接头 .............砂型灰口铸铁合金，等级30
不锈钢硬管接头 ..............................................................316 型不锈钢
Red Dot 硬管接头 .................................................. 压铸铝合金，无铜
盒盖 .............................砂型灰口铸铁合金和带不锈钢螺钉的冲压钢板
不锈钢盒盖 ............................. 带不锈钢螺钉的压铸和冲压316 型不锈钢
衬垫 ...........................................................................................氯丁橡胶

饰面
Form 7、Form 8 和35 系列硬管接头 .............镀锌，带铝丙烯酸涂层
Form 7 和Form 8 盒体 .....................内部聚四氟乙烯基BlueKote 涂层
Red Dot 硬管接头 ........................................................................... 铝漆
盒盖 ............................................. 带铝丙烯酸涂层的灰口铸铁镀锌和
带铬酸盐涂层的冲压钢
镀锌。Form 7 和Form 8 盒盖包括尼龙衬垫
不锈钢盒体和盒盖 .......................................................................... 抛光

认证和合规性
UL 标准：514A，514B
联邦规范：W-C-586D
CSA 标准：C22.2 No. 18

硬管接头快速产品选型

SHAPE 型号 承口规格 (IN.) 参考 1 2 3 4 1 11 4 11 2 2 21 2 3 31 2 4 页码
BlueKote Form 7 LB17 LB27 LB37 LB47 LB57 LB67 LB77 LB87 LB97 LB107
BlueKote Form 8** LB18 LB28 LB38 LB448 LB58 LB68 LB78 LB888 LB98 LB108
35系列LB50M LB75M-TB LB100M LB125M LB150M LB200M LB250M LB300M LB350M LB400M E-71
螺纹铝制* ALB1 ALB2 ALB3 ALB4 ALB5 ALB6 ALB7 ALB8 ALB9 ALB10
EMT 铝制* BLB1 BLB2 BLB3 BLB4 BLB5 BLB6 BLB7 BLB8 BLB9 BLB10
不锈钢 Form 8 LB18SST LB28SST LB38SST LB48SST LB58SST LB68SST （带盒盖，衬垫和螺钉） E-69
BlueKote Form 7 LU17 LU27 LU37 LU47 LU57 LU67 — — — — E-72
不锈钢 Form 8 LU18SST LU28SST LU38SST LU48SST LU58SST LU68SST （带盒盖，衬垫和螺钉） E-69
BlueKote Form 7 T17 T27 T37 T47 T57 T67 T77 T87 T97 T107
BlueKote Form 8** T18 T28 T38-TB T448 T58 T68 T78 T88-TB — —
35系列T50M T75M T100M T125M T150M T200M T250M T300M T350M T400M E-72
螺纹铝制* AT1 AT2 AT3 AT4 AT5 AT6 AT7 AT8 AT9 AT10
EMT 铝制* BT1 BT2 BT3 BT4 BT5 BT6 — — — —
不锈钢 Form 8 T18SST T28SST T38SST T48SST T58SST T68SST （带盒盖，衬垫和螺钉） E-69
BlueKote Form 7 C17 C27 C37 C47 C57 C67 C77-TB C87 — —
BlueKote Form 8** C18 C28 C38 C448 C58-TB C68 C78 C88 — —
35系列C50M C75M-TB C100M C125M C150M C200M C250M-TB C300M C350M C400M E-73
螺纹铝制* AC1 AC2 AC3 AC4 AC5 AC6 AC7 AC8 AC9 AC10
EMT 铝制* BC1 BC2 BC3 BC4 BC5 BC6 — — — —
BlueKote Form 7 LL17 LL27 LL37 LL47 LL57 LL67 LL77 LL87 LL97 LL107
BlueKote Form 8** LL18 LL28 LL38 LL448 LL58 LL68 LL78 LL888
35系列LL50M LL75M LL100M LL125M LL150M LL200M LL250M LL300M LL350M LL400M E-74
螺纹铝制* ALL1 ALL2 ALL3 ALL4 ALL5 ALL6 ALL7 ALL8 ALL9 ALL10
EMT 铝制* BLL1 BLL2 BLL3 BLL4 — — — — — —
BlueKote Form 7 LR17 LR27 LR37 LR47 LR57 LR67 LR77 LR87 LR97 LR107
BlueKote Form 8** LR18 LR28 LR38 LR448 LR58 LR68 LR78 LR888 — —
35系列LR50M LR75M LR100M LR125M LR150M LR200M LR250M LR300M LR350M-TB LR400M E-75
螺纹铝制* ALR1 ALR2 ALR3 ALR4 ALR5 ALR6 ALR7 ALR8 ALR9 ALR10
EMT 铝制* BLR1 BLR2 BLR3 BLR4 — — — — — —
BlueKote Form 7 L17-TB L27-TB L37-TB L47-TB L57-TB L67-TB — — — —
螺纹铝制* ALRL1 ALRL2 ALRL3 ALRL4 ALRL5 ALRL6 — — — — E-76
EMT 铝制* BLRL1 BLRL2 BLRL3 BLRL4 BLRL5 BLRL6 — — — —
BlueKote Form 7 TB17-TB TB27 TB37 TB47 TB57 TB67 — — — —
BlueKote Form 8** TB18 TB28 TB38 TB448 TB58 TB68 — — — — E-76
35系列TB50M TB75M TB100M TB125M TB150M TB200M — — — —
Stainless Steel Form 8 TB18SST TB28SST TB38SST TB48SST TB58SST TB68SST （带盒盖，衬垫和螺钉） E-69
BlueKote Form 7 X17 X27 X37 X47 X57 X67 — — — —
BlueKote Form 8** X18 X28 X38 X448 X58 X68 — — — — E-77
35系列X50M X75M X100M X125M X150M X200M — — — —
BlueKote Form 7 E17 E27 E27 — — — — — — —
螺纹铝制* AE1 AE2 AE3 — — — — — — — E-77
BlueKote Form 7 TA17 TA27 TA37 TA47 TA57 TA67 — — — — —

* 铝合金硬管接头（A 和 B 系列 21 2" 到 4"）配备一个冲压钢盒盖 ** 1 2" 到 11 4" 硬管接头带有 2 个安装孔；11 2" 到4" 硬管接头带有 4 个安装孔

备用盒盖和衬垫

承口规格 (IN.)
型号1 2 3 4 1 11 4 11 2 2 21 2 3 31 2 4
Form 7* 170S 270S 370S 470S 570S 670S 870S 870S 970S 970S
Form 8* 180 280 380 480 580 680STB 880 880 980 980
Red Dot SCV1 SCV2 SCV3 SCV4 SCV4 SCV5 CV6 CV6 CV7 CV7
35 系列K50S K75S K100S K125S K125S K200S K250S K250S K350S K350S
* Form 7 和Form 8 盒盖含有衬垫
Form 7* 170F 270F 370F 470F 570F 670F 870F 870F 970F 970F
Form 8* 180F 280F 380F 480F 580F 680F 880F 880F 980F 980F
35 系列K50M K75M K100M K125M K125M K200M K250M K250M K350M K350M
* Form 7 和Form 8 盒盖含有衬垫
Form 7* GASK GASK GASK GASK GASK GASK GASK GASK GASK GASK
571 572 573 574 575 576 578 578 579 579
Form 8* GASK GASK GASK GASK GASK GASK GASK GASK GASK GASK
581N 582N 583N 584N 585N 586N 588N 588N 589N 589N
Red Dot GKN1 GKN2 GKN3 GKN4 GKN4 GKN5 GKN6 GKN6 GKN7 GKN7
35 系列GK50N GK75N GK100N GK125-150N GK125-150N GK200N GK250-300N GK250-300N GK350-400N GK350-400N
* 如需订购，请参考产品编号的GASK（例如：GASK 571）

所有硬管接头和衬垫、盒盖和螺钉一起装运。
326型不锈钢Form 8硬管接头

LU型硬管接头	LB型硬管接头
T型硬管接头	TB型硬管接头

LU Form 8 带盒盖硬管接头

产品编号 承口 规格 尺寸 (IN.) A B C D E F CU. IN.

LU18SST 1 2" 6.210 1.450 3.825 1.125 4.320 3.700 5.5
LU28SST 3 4" 6.981 1.645 4.245 1.500 4.921 4.300 8.5
LU38SST 1" 8.261 1.850 5.050 1.700 5.625 5.000 14.5
LU48SST 11 4" 9.923 2.200 5.975 2.200 6.730 5.810 26.5
LU58SST 11 2" 11.549 2.813 7.000 2.450 7.938 7.125 45.0
LU68SST 2" 13.989 3.820 8.500 2.900 9.797 9.125 116.5

LB Form 8 带盒盖硬管接头产品编号 承口 规格 尺寸 (IN.) A B C D E F CU. IN.

LB18SST 1 2" 5.070 1.450 2.250 1.150 4.320 3.700 5.8
LB28SST 3 4" 5.671 1.645 2.530 1.400 4.921 4.300 8.0
LB38SST 1" 6.563 1.850 2.913 1.750 5.625 5.000 13.0
LB48SST 11 4" 7.734 2.200 3.315 2.200 6.730 5.810 23.0
LB58SST 11 2" 8.992 2.813 3.800 2.450 7.938 7.125 44.0
LB68SST 2" 11.000 3.820 4.810 2.900 9.797 9.125 88.0

LU Form 8 带盒盖硬管接头

产品编号 承口 规格 尺寸 (IN.) A B C D E F CU. IN.

T18SST 1 2" 5.820 1.450 2.200 1.150 4.320 3.700 5.5
T28SST 3 4" 6.420 1.645 2.395 1.400 4.921 4.300 9.0
T38SST 1" 7.500 1.850 2.850 1.750 5.625 5.000 13.5
T48SST 11 4" 8.738 2.200 2.950 2.200 6.730 5.810 24.0
T58SST 11 2" 10.046 2.813 3.867 2.450 7.938 7.125 45.0
T68SST 2” 12.204 3.820 5.070 2.900 9.797 9.125 88.0

LB Form 8 带盒盖硬管接头

产品编号 承口 规格 尺寸 (IN.) A B C D E F CU. IN.

TB18SST 1 2" 5.820 1.450 2.250 1.150 4.320 3.700 5.5
TB28SST 3 4" 6.420 1.645 2.530 1.400 4.921 4.300 9.0
TB38SST 1" 7.500 1.850 2.975 1.750 5.625 5.000 13.5
TB48SST 11 4" 8.484 2.200 3.319 2.200 6.730 5.810 24.0
TB58SST 11 2" 10.046 2.813 3.854 2.450 7.938 7.125 45.0
TB68SST 2" 12.129 3.820 4.810 2.900 9.797 9.125 88.0

Form 7 盒体、衬垫和盒盖——编号唯一！预先装配的Form 7BlueKote 硬管接头、衬垫和盒盖

现在您可以使用同一产品目录编号订购预先安装的硬管接头、衬垫和盒盖。使用ABB 预先装配的压铸硬管接头可以减少工作量，无需额外储仓并且降低库存。此外，使用该硬管接头还消除了在推车和板箱中管理小型零件的麻烦。 重要的是，使用时不会混淆零件。


T&B 硬管接头和盒盖特性：

- 具有BlueKote 内部饰面，拉线更方便
- 环氧树脂外部饰面，拥有优越的耐腐蚀性
- 锥型NPT 螺纹和完整护套，能很好地保护电线绝缘层
- 盒体采用平背设计，拥有更大的容积。平背设计使得盒体在安装过程中更稳定，需要的导线管卡箍更少。
- ABB Form 7 盒体和盒盖可与Crouse-Hinds 和Appleton Form 7盒体和盒盖通用。

................................................. 规格 ................................................
- 盒体：等级30，灰口铸铁合金
- 盒盖：带不锈钢螺钉的冲压钢
- 衬垫：Neoprene

- 饰面：硬管接头外部饰面采用镀锌带丙烯酸环氧涂层，内
部使用聚四氟乙烯基BlueKote 涂层
- 盒盖：冲压钢镀锌，带铬酸盐涂层
- 符合标准：514A, 514B 联邦规范：W-C-586D
- CSA 标准：C22.2 No. 18

Crouse-Hinds 为库柏工业集团商标。Appleton 为EGS 电气集团商标，EGS 是艾默生和SPX 公司的合资企业。
注意：用于硬管接头的BlueKote 已经通过认证，但是尚未对饰面和涂层进行认证。

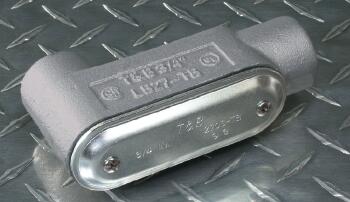

T&B 预先装配盒体、 衬垫和盒盖

产品
编号尺寸
预先装配
产品
C17CG-TB 1 2" C17盒体、盒盖和衬垫
C27CG-TB 3 4" C27 盒体、盒盖和衬垫
C37CG-TB 1" C37 盒体、盒盖和衬垫
C47CG-TB 11 4" C47 盒体、盒盖和衬垫
C57CG-TB 11 2" C57 盒体、盒盖和衬垫
C67CG-TB 2" C67 盒体、盒盖和衬垫
LB17CG-TB 1 2" LB17 盒体、盒盖和衬垫
LB27CG-TB 3 4" LB27 盒体、盒盖和衬垫
LB37CG-TB 1" LB37 盒体、盒盖和衬垫
LB47CG-TB 11 4" LB47 盒体、盒盖和衬垫
LB57CG-TB 11 2" LB57 盒体、盒盖和衬垫
LB67CG-TB 2" LB67 盒体、盒盖和衬垫
LL17CG-TB 1 2" LL17 盒体、盒盖和衬垫
LL27CG-TB 3 4" LL27 盒体、盒盖和衬垫
LL37CG-TB 1" LL37 盒体、盒盖和衬垫
LL47CG-TB 11 4" LL47 盒体、盒盖和衬垫
LL57CG-TB 11 2" LL57 盒体、盒盖和衬垫
LL67CG-TB 2" LL67 盒体、盒盖和衬垫
LR17CG-TB 1 2" LR17 盒体、盒盖和衬垫
LR27CG-TB 3 4" LR27 盒体、盒盖和衬垫
LR37CG-TB 1" LR37 盒体、盒盖和衬垫
LR47CG-TB 11 4" LR47 盒体、盒盖和衬垫
LR57CG-TB 11 2" LR57 盒体、盒盖和衬垫
LR67CG-TB 2" LR67 盒体、盒盖和衬垫
T17CG-TB 1 2" T17 盒体、盒盖和衬垫
T27CG-TB 3 4" T27 盒体、盒盖和衬垫
T37CG-TB 1" T37 盒体、盒盖和衬垫
T47CG-TB 11 4" T47 盒体、盒盖和衬垫
T57CG-TB 11 2" T57 盒体、盒盖和衬垫
T67CG-TB 2" T67 盒体、盒盖和衬垫
TB17CG-TB 1 2" TB17 盒体、盒盖和衬垫
TB27CG-TB 3 4" TB27 盒体、盒盖和衬垫
TB37CG-TB 1" TB37 盒体、盒盖和衬垫
TB47CG-TB 11 4" TB47 盒体、盒盖和衬垫
TB57CG-TB 11 2" TB57 盒体、盒盖和衬垫
TB67CG-TB 2" TB67 盒体、盒盖和衬垫
X17CG-TB 1 2" X17 盒体、盒盖和衬垫
X27CG-TB 3 4" X27 盒体、盒盖和衬垫
X37CG-TB 1" X37 盒体、盒盖和衬垫
X47CG-TB 11 4" X47 盒体、盒盖和衬垫
X57CG-TB 11 2" X57 盒体、盒盖和衬垫
X67CG-TB 2" X67 盒体、盒盖和衬垫

铝制硬管接头已经与盒盖和衬垫预先装配。刚性和一般硬度的金属导线管需要配备Red Dot D-PAK 系列硬管接头。

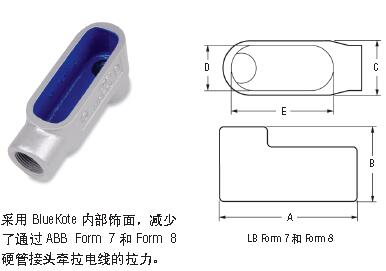

采用BlueKote 内部饰面，减少了通过ABB Form 7 和Form 8 硬管接头牵拉电线的拉力。

LB 35系列硬管接头

产品编号 承口 规格 尺寸 (IN.) A B C CU. IN.

LB50M 1 2" 4.68 1.34 2.05 4.5
LB75M-TB 3 4" 5.37 1.50 2.25 7.5
LB100M 1" 6.20 1.80 2.65 12.5
LB125M 11 4" 8.12 2.60 2.75 32
LB150M 11 2" 8.12 2.60 2.83 35.3
LB200M 2" 10.50 3.12 4.42 73
LB250M 21 2" 13.60 4.31 5.40 142
LB300M 3" 13.87 4.31 5.90 173
LB350M 31 2" 16.25 5.62 6.90 292
LB400M 4" 16.60 5.62 7.21 324

LB Form 7BlueKote 硬管接头
产品 编号 承口 规格 尺寸 (IN.) A B C D E CU. IN.

LB17 1 2" 4.60 2.20 1.35 .95 3.20 4.0
LB27 3 4" 5.25 2.40 1.65 1.15 3.80 6.6
LB37 1" 6.00 2.65 1.80 1.35 4.55 10.6
LB47 11 4" 6.45 3.20 2.20 1.80 5.00 18.8
LB57 11 2" 7.25 3.90 2.45 2.05 5.45 26.4
LB67 2" 8.30 4.45 3.10 2.45 6.40 51.0
LB77 21 2" 10.55 5.20 4.25 3.60 8.40 102.0
LB87 3" 10.55 5.95 4.25 3.60 8.40 132.0
LB97 31 2" 12.85 6.70 5.25 4.55 10.25 210.0
LB107 4" 12.85 7.20 5.25 4.55 10.25 243.0

LB Form 8BlueKote 硬管接头 产品编号 承口 规格 尺寸 (IN.) A B C D E CU. IN.

LB18 1 2" 4.94 2.22 1.38 1.00 3.31 4.9
LB28 3 4" 5.56 2.44 1.56 1.19 3.31 8.0
LB38 1" 6.50 2.81 1.75 1.38 4.56 13.0
LB448 11 4" 7.53 3.34 2.19 1.75 5.31 23.5
LB58 11 2" 9.13 4.03 2.75 2.13 6.50 45.0
LB68 2" 11.00 4.41 3.75 3.00 8.56 88.0
LB78 21 2" 13.94 6.13 5.00 4.25 10.88 110.0
LB888 3" 13.94 6.50 5.00 4.25 10.88 110.0
LB98 31 2" 16.88 7.56 6.25 5.44 13.44 250.0
LB108 4" 16.88 7.81 6.25 5.44 13.44 250.0

LB螺纹铝制硬管接头 产品编号 承口 规格 尺寸 (IN.) A B C D E F CU. IN.
ALB1 1 2" 3.88 4.28 1.31 1.44 3.50 2.06 4.3
ALB2 3 4" 4.63 5.13 1.53 1.63 4.25 2.44 7.3
ALB3 1" 5.38 515/16 1.75 1.88 4.94 2.75 11.8
ALB4 11 4" 7.25 7.88 2.50 2.50 6.50 3.56 32.0
ALB5 11 2" 7.25 7.88 2.50 2.75 6.31 3.81 32.0
ALB6 2" 9.50 9.81 3.13 3.44 8.00 4.50 69.5
ALB7 21 2" 12.25 13.00 4.50 3.88 10.84 5.25 190.0
ALB8 3" 12.25 13.00 4.50 4.50 10.50 5.88 190.0
ALB9 31 2" 15.00 16.31 5.50 5.56 13.50 6.94 366.0
ALB10 4" 15.00 16.31 5.50 5.56 13.50 6.94 366.0

LB EMT铝制硬管接头 产品编号 承口 规格 尺寸 (IN.) A B C D E F CU. IN.
BLB1 1 2" 3.88 4.28 1.31 1.44 3.50 2.06 4.3
BLB2 3 4" 4.63 5.13 1.53 1.63 4.25 2.44 7.3
BLB3 1" 5.38 5.94 1.75 1.88 4.94 2.75 11.8
BLB4 11 4" 7.25 7.88 2.50 2.50 6.50 3.56 32.0
BLB5 11 2" 7.25 7.88 2.50 2.75 6.31 3.81 32.0
BLB6 2" 9.50 9.81 3.13 3.44 8.00 4.50 69.5
BLB7 21 2" 12.25 13.00 4.50 3.88 10.84 5.25 190.0
BLB8 3" 12.25 13.00 4.50 4.50 10.50 5.88 190.0
BLB9 31 2" 15.00 16.31 5.50 5.56 13.50 6.94 366.0
BLB10 4" 15.00 16.31 5.50 5.56 13.50 6.94 366.0

LU Form 7BlueKote 硬管连接头
产品
编号
承口
规格
尺寸 (IN.)
A B C D E CU. IN.
LU17 1 2" 5.54 1.45 2.72 .95 3.20 4.8
LU27 3 4" 6.22 1.70 3.07 1.15 3.80 7.6
LU37 1" 7.34 1.97 3.52 1.35 4.55 13.4
LU47 11 4" 8.40 2.47 4.21 1.80 5.00 23.0
LU57 11 2" 8.95 2.72 4.44 2.05 5.45 28.3
LU67 2" 10.61 3.43 5.43 2.45 6.40 56.0

T Form 7BlueKote 硬管接头
产品
编号
承口
规格
尺寸 (IN.)
A B C D E CU. IN.
T17 1 2" 5.60 1.80 2.35 .95 3.20 6.0
T27 3 4" 6.20 2.00 2.60 1.15 3.80 9.1
T37 1" 7.35 2.30 3.10 1.35 4.55 16.9
T47 11 4" 7.30 2.30 3.05 1.80 5.00 19.3
T57 11 2" 8.60 2.60 3.80 2.05 5.45 27.5
T67 2" 9.50 3.20 4.25 2.45 6.40 50.0
T77 21 2" 12.10 3.65 5.80 3.60 8.40 102.0
T87 3" 12.10 4.40 5.80 3.60 8.40 132.0
T97 31 2" 14.65 4.90 7.05 4.55 10.25 210.0
T107 4" 14.65 5.40 7.05 4.55 10.25 243.0

T Form 8 BlueKote 硬管接头
产品
编号
承口
规格
尺寸 (IN.)
A B C D E CU. IN.
T18 1 2" 5.69 7.75 2.16 1.00 3.31 6.0
T28 3 4" 6.28 2.00 2.31 1.19 3.94 9.0
T38-TB 1" 7.31 2.25 2.63 1.38 4.56 15.0
T448 11 4" 8.50 2.63 3.16 1.75 5.31 24.0
T58 11 2" 10.38 2.78 4.00 2.13 6.50 46.5
T68 2" 12.25 3.56 5.00 3.00 8.56 88.0
T78 21 2" 15.63 4.44 6.69 4.25 10.88 110.0
T88-TB 3" 15.63 4.81 6.69 4.25 10.88 110.0

T 35系列硬管连接头
产品
编号
承口
规格
尺寸 (IN.)
A B C CU. IN.
T50M 1 2" 5.38 2.05 1.34 6.0
T75M 3 4" 6.00 2.25 1.50 9.5
T100M 1" 7.05 2.65 1.80 15
T125M 11 4" 9.00 2.75 2.60 33
T150M 11 2" 9.00 3.50 2.60 36
T200M 2" 11.50 4.12 3.12 76
T250M 21 2" 15.00 5.71 4.31 142
T300M 3" 15.12 5.87 4.31 173
T350M 31 2" 18.13 6.81 5.19 292
T400M 4" 18.13 7.15 5.56 324

T螺纹铝制硬管接头
产品
编号
承口
规格
尺寸 (IN.)
A B C D E F G CU. IN.
AT1 1 2" 3.88 4.38 1.33 1.38 2.41 2.06 .81 4.3
AT2 3 4" 3.63 5.13 1.53 1.63 2.78 2.59 .94 7.3
AT3 1" 5.38 5.94 1.75 1.88 3.25 2.63 1.00 11.8
AT4 11 4" 7.25 7.88 2.50 2.50 4.19 3.53 1.38 32.0
AT5 11 2" 7.25 7.88 2.50 2.75 4.19 3.53 1.50 32.0
AT6 2" 9.50 10.19 3.13 3.56 5.41 4.00 1.97 69.5
AT7 21 2" 12.25 13.00 4.50 4.50 6.88 5.78 2.44 190.0
AT8 3" 12.25 13.00 4.50 4.50 6.88 5.78 2.44 190.0
AT9 31 2" 15.00 16.31 5.50 5.56 8.81 6.81 3.00 366.0
AT10 4" 15.00 16.31 5.50 5.56 8.81 6.81 3.00 366.0

T EMT铝制硬管接头
产品
编号
承口
规格
尺寸 (IN.)
A B C D E F G CU. IN.
BT1 1 2" 3.88 4.38 1.33 1.38 2.41 2.06 .81 4.3
BT2 3 4" 4.63 5.13 1.53 1.63 2.78 2.59 .94 7.3
BT3 1" 5.38 5.94 1.75 1.88 3.25 2.63 1.00 11.8
BT4 11 4" 7.25 7.88 2.50 2.50 4.19 3.53 1.38 32.0
BT5 11 2" 7.25 7.88 2.50 2.75 4.19 3.53 1.50 32.0
BT6 2" 9.50 10.19 3.13 3.56 5.41 4.00 1.97 69.5

C Form 7 BlueKote 硬管接头
产品
编号
承口
规格
尺寸 (IN.)
A B C D E CU. IN.
C17 1 2" 5.45 1.40 1.45 .95 3.20 4.0
C27 3 4" 6.05 1.60 1.65 1.15 3.80 6.6
C37 1" 6.75 1.90 1.80 1.35 4.55 10.6
C47 11 4" 7.30 2.30 2.20 1.80 5.00 18.8
C57 11 2" 8.60 2.60 2.45 2.05 5.45 26.4
C67 2" 9.50 3.20 3.05 2.45 6.40 51.0
C77-TB 21 2" 12.10 3.65 4.25 3.60 8.40 102.0
C87 3" 12.10 4.40 4.25 3.60 8.40 132.0

C 35系列硬管接头
产品
编号
承口
规格
尺寸 (IN.)
A B C CU. IN.
C50M 1 2" 5.38 1.34 1.37 4.5
C75M-TB 3 4" 6.00 1.50 1.70 7.5
C100M 1" 7.05 1.80 1.90 12.5
C125M 11 4" 9.00 2.60 2.75 35
C150M 11 2" 9.00 2.60 2.83 35.3
C200M 2" 11.50 3.12 3.31 75
C250M-TB 21 2" 15.00 4.31 3.90 153
C300M 3" 15.12 4.31 4.75 181
C350M 31 2" 18.13 4.88 5.19 290
C400M 4" 18.13 4.88 5.56 320

C Form 8 BlueKote 硬管接头
产品
编号
承口
规格
尺寸 (IN.)
A B C D E CU. IN.
C18 1 2" 5.53 1.44 1.38 1.00 3.31 4.9
C28 3 4" 6.28 1.53 1.19 1.19 3.94 8.0
C38 1" 7.31 1.94 1.75 1.38 4.56 13.0
C448 11 4" 8.50 2.38 2.19 1.75 5.31 23.5
C58-TB 11 2" 10.38 2.78 2.75 2.13 6.50 45.0
C68 2" 12.25 3.56 3.75 3.00 8.56 88.0
C78 21 2" 15.63 4.44 5.00 4.25 10.88 110.0
C88 3" 15.63 4.81 5.00 4.25 10.88 110.0

C 螺纹铝制硬管接头
产品
编号
承口
规格
尺寸 (IN.)
A B C D E F G CU. IN.
AC1 1 2" 3.88 4.38 1.33 1.38 2.41 2.06 .81 4.3
AC2 3 4" 4.63 5.13 1.53 1.63 2.78 2.59 .94 7.3
AC3 1" 5.38 5.94 1.75 1.88 3.25 5.63 1.00 11.8
AC4 11 4" 7.25 7.88 2.50 2.50 4.19 3.53 1.38 32.0
AC5 11 2" 7.25 7.88 2.50 2.75 4.19 3.53 1.50 32.0
AC6 2" 9.50 10.19 3.13 3.56 5.41 4.00 1.97 69.5
AC7 21 2" 12.25 13.00 4.50 4.50 6.88 5.78 2.44 190.0
AC8 3" 12.25 13.00 4.50 4.50 6.88 5.78 2.44 190.0
AC9 31 2" 15.00 16.31 5.50 5.56 8.81 6.81 3.00 366.0
AC10 4" 15.00 16.31 5.50 5.56 8.81 6.81 3.00 366.0

C EMT铝制穿线盒
产品
编号
承口
规格
尺寸 (IN.)
A B C D E F G CU. IN.
BC1 1 2" 3.88 4.38 1.33 1.38 2.41 2.06 .81 4.3
BC2 3 4" 4.63 5.13 1.53 1.63 2.78 2.59 .94 7.3
BC3 1" 5.38 5.94 1.75 1.88 3.25 5.63 1.00 11.8
BC4 11 4" 7.25 7.88 2.50 2.50 4.19 3.53 1.38 32.0
BC5 11 2" 7.25 7.88 2.50 2.75 4.19 3.53 1.50 32.0
BC6 2" 9.50 10.19 3.13 3.56 5.41 4.00 1.97 69.5

LL Form 7 BlueKote 硬管接头
产品
编号
承口
规格
尺寸 (IN.)
A B C D E CU. IN.
LL17 1 2" 4.60 1.40 1.45 .95 3.20 4.0
LL27 3 4" 5.25 1.60 1.65 1.15 3.80 6.6
LL37 1" 6.00 1.90 2.60 1.35 4.55 10.6
LL47 11 4" 6.45 2.30 3.05 1.80 5.00 18.6
LL57 11 2" 7.90 2.60 3.80 2.05 5.45 26.4
LL67 2" 8.30 3.20 4.25 2.45 6.40 51.0
LL77 21 2" 10.55 3.65 5.80 3.60 8.40 102.0
LL87 3" 10.55 4.40 5.80 3.60 8.40 132.0
LL97 31 2" 12.85 4.90 7.03 4.55 10.25 210.0
LL107 4" 12.85 5.40 7.03 4.55 10.25 243.0

LL 35系列硬管接头
产品
编号
承口
规格
尺寸 (IN.)
A B C CU. IN.
LL50M 1 2" 4.68 2.05 1.37 4.5
LL75M 3 4" 5.37 2.25 1.70 7.5
LL100M 1" 6.20 2.65 1.90 12.5
LL125M 11 4" 8.12 2.75 2.75 32
LL150M 11 2" 8.12 3.50 2.83 33
LL200M 2" 10.50 4.12 3.31 68
LL250M 21 2" 13.60 5.71 3.90 142
LL300M 3" 13.87 5.87 4.75 173
LL350M 31 2" 16.50 7.13 6.81 292
LL400M 4" 16.50 7.13 7.19 324

LL Form 8 BlueKote 硬管接头
产品
编号
承口
规格
尺寸 (IN.)
A B C D E CU. IN.
LL18 1 2" 4.94 1.44 2.13 1.00 3.31 4.9
LL28 3 4" 5.56 1.69 2.31 1.19 3.94 8.0
LL38 1" 6.47 1.94 2.63 1.38 4.56 13.0
LL448 11 4" 7.53 2.38 3.16 1.75 5.31 23.5
LL58 11 2" 9.13 2.78 4.00 2.13 6.50 45.0
LL68 2" 11.00 3.56 5.00 3.00 8.56 88.0
LL78 21 2" 13.94 4.44 6.69 4.25 10.88 110.0
LL888 3" 13.94 4.81 6.69 4.25 10.88 110.0

LL 螺纹铝制硬管接头
产品
编号
承口
规格
尺寸 (IN.) CU.
IN.
CU.
A B C D E F G H IN.*
ALL1 1 2" 3.88 3.50 4.31 1.31 1.38 3.56 2.00 .78 4.3 4.8
ALL2 3 4" 4.63 4.13 5.13 1.53 1.63 4.13 2.31 .88 7.3 7.5
ALL3 1" 5.38 4.88 5.31 1.75 1.88 4.88 2.50 1.00 11.8 12.5
ALL4 11 4" 7.25 6.50 7.88 2.50 2.75 6.31 3.38 1.50 32.0 36.5
ALL5 11 2" 7.25 6.50 7.88 2.50 2.75 6.31 3.38 1.50 32.0 36.5
ALL6 2" 9.50 8.56 10.19 3.13 3.44 8.19 3.94 1.94 69.5 73.8
ALL7 21 2" 12.25 11.25 13.00 4.50 4.50 10.25 5.50 2.88 190.0 —
ALL8 3" 12.25 11.25 13.00 4.50 4.50 10.25 5.50 2.88 190.0 —
ALL9 31 2" 15.00 14.44 16.25 5.50 5.50 12.75 6.50 3.00 366.0 —
ALL10 4" 15.00 14.44 16.25 5.50 5.50 12.75 6.50 3.00 366.0 —
* 只对LRL 型

LL EMT铝制硬管接头
产品
编号
承口
规格
尺寸 (IN.) CU.
IN.
CU.
A B C D E F G H IN.*
BLL1 1 2" 3.88 3.50 4.31 1.31 1.38 3.56 2.00 .78 4.3 4.8
BLL2 3 4" 4.63 4.13 5.13 1.53 1.63 4.13 2.31 .88 7.3 7.5
BLL3 1" 5.38 4.88 5.31 1.75 1.88 4.88 2.50 1.00 11.8 12.5
BLL4 11 4" 7.25 6.50 7.88 2.50 2.75 6.31 3.38 1.50 32.0 36.5
* 只对LRL 型

LR Form 7 BlueKote 硬管接头
产品
编号
承口
规格
尺寸 (IN.)
A B C D E CU. IN.
LR17 1 2" 4.60 1.40 1.45 .95 3.20 4.0
LR27 3 4" 5.25 1.60 1.65 1.15 3.80 6.6
LR37 1" 6.00 1.90 2.60 1.35 4.55 10.6
LR47 11 4" 6.45 2.30 3.05 1.80 5.00 18.8
LR57 11 2" 7.90 2.60 3.80 2.05 5.45 26.4
LR67 2" 8.30 3.20 4.25 2.45 6.40 51.0
LR77 21 2" 10.55 3.65 5.80 3.60 8.40 102.0
LR87 3" 10.55 4.40 5.80 3.60 8.40 132.0
LR97 31 2" 12.85 4.90 7.03 4.55 10.25 210.0
LR107 4" 12.85 5.40 7.03 4.55 10.25 243.0

LR系列35硬管接头
产品
编号
承口
规格
尺寸 (IN.)
A B C CU. IN.
LR50M 1 2" 4.68 2.05 1.37 4.5
LR75M 3 4" 5.37 2.25 1.70 7.5
LR100M 1" 6.20 2.65 1.90 12.5
LR125M 11 4" 8.12 2.75 2.75 32
LR150M 11 2" 8.12 3.50 2.83 35.3
LR200M 2" 10.50 4.12 3.31 68
LR250M 21 2" 13.60 5.71 3.90 142
LR300M 3" 13.87 5.87 4.75 173
LR350M-TB 31 2" 16.25 6.10 5.62 292
LR400M 4" 16.25 6.95 5.62 324

LR Form 8 BlueKote 硬管接头
产品
编号
承口
规格
尺寸(IN.)
A B C D E CU. IN.
LR18 1 2" 4.94 1.44 2.16 1.00 3.31 4.4
LR28 3 4" 5.56 1.69 2.31 1.19 3.94 8.0
LR38 1" 6.47 1.94 2.63 1.38 4.56 13.0
LR448 11 4" 7.53 2.38 3.16 1.75 5.31 23.6
LR58 11 2" 9.13 2.78 4.00 2.13 6.50 45.0
LR68 2" 11.00 3.56 5.00 3.00 8.56 88.0
LR78 21 2" 13.94 4.44 6.69 4.25 10.88 110.0
LR888 3" 13.94 4.81 6.69 4.25 10.88 110.0

LR螺纹铝制硬管接头
产品
编号
承口
规格
尺寸 (IN.) CU.
IN.
CU.
A B C D E F G H IN.*
ALR1 1 2" 3.88 3.50 4.31 1.31 1.38 3.56 2.00 .78 4.3 4.8
ALR2 3 4" 4.63 4.13 5.13 1.53 1.63 4.13 2.31 .88 7.3 7.5
ALR3 1" 5.38 4.88 5.31 1.75 1.88 4.88 2.50 1.00 11.8 12.5
ALR4 11 4" 7.25 6.50 7.88 2.50 2.75 6.31 3.38 1.50 32.0 36.5
ALR5 11 2" 7.25 6.50 7.88 2.50 2.75 6.31 3.38 1.50 32.0 36.5
ALR6 2" 9.50 8.56 10.19 3.13 3.44 8.19 3.94 1.94 69.5 73.8
ALR7 21 2" 12.25 11.25 13.00 4.50 4.50 10.25 5.50 2.88 190.0 —
ALR8 3" 12.25 11.25 13.00 4.50 4.50 10.25 5.50 2.88 190.0 —
ALR9 31 2" 15.00 14.44 16.25 5.50 5.50 12.75 6.50 3.00 366.0 —
ALR10 4" 15.00 14.44 16.25 5.50 5.50 12.75 6.50 3.00 366.0 —
* 只对LRL 型

LR EMT铝制硬管接头
产品
编号
承口
规格
尺寸 (IN.) CU.
IN.
CU.
A B C D E F G H IN.*
BLR1 1 2" 3.88 3.50 4.31 1.31 1.38 3.56 2.00 .78 4.3 4.8
BLR2 3 4" 4.63 4.13 5.13 1.53 1.63 4.13 2.31 .88 7.3 7.5
BLR3 1" 5.38 4.88 5.31 1.75 1.88 4.88 2.50 1.00 11.8 12.5
BLR4 11 4" 7.25 6.50 7.88 2.50 2.75 6.31 3.38 1.50 32.0 36.5
* 只对 LRL 型

L Form 7 BlueKote 硬管接头
产品
编号
承口
规格
尺寸 (IN.)
A B C D E
L17-TB 1 2" 4.60 1.40 1.45 .95 3.20
L27-TB 3 4" 5.25 1.60 1.65 1.15 3.80
L37-TB 1" 6.00 1.90 2.60 1.35 4.55
L47-TB 11 4" 6.45 2.30 3.05 1.80 5.00
L57-TB 11 2" 7.90 2.60 3.80 2.05 5.45
L67-TB 2" 8.30 3.20 4.25 2.45 6.40

L螺纹铝制硬管接头
产品
编号
承口
规格
尺寸 (IN.)
CU. IN.
只对 LRL 型
A B C D E F G H CU. IN.
ALRL1 1 2" 3.88 3.50 4.31 1.31 1.38 3.56 2.00 .78 4.3 4.8
ALRL2 3 4" 4.63 4.13 5.13 1.53 1.63 4.13 2.31 .88 7.3 7.5
ALRL3 1" 5.38 4.88 5.31 1.75 1.88 4.88 2.50 1.00 11.8 12.5
ALRL4 11 4" 7.25 6.50 7.88 2.50 2.75 6.31 3.38 1.50 32.0 36.5
ALRL5 11 2" 7.25 6.50 7.88 2.50 2.75 6.31 3.38 1.50 32.0 36.5
ALRL6 2" 9.50 8.56 10.19 3.13 3.44 8.19 3.94 1.94 69.5 73.8

L EMT铝制硬管接头
产品
编号
承口
规格
尺寸(IN.)
CU. IN.
只对 LRL 型
A B C D E F G H CU. IN.
BLRL1 1 2" 3.88 3.50 4.31 1.31 1.38 3.56 2.00 .78 4.3 4.8
BLRL2 3 4" 4.63 4.13 5.13 1.53 1.63 4.13 2.31 .88 7.3 7.5
BLRL3 1" 5.38 4.88 5.31 1.75 1.88 4.88 2.50 1.00 11.8 12.5
BLRL4 11 4" 7.25 6.50 7.88 2.50 2.75 6.31 3.38 1.50 32.0 36.5
BLRL5 11 2" 7.25 6.50 7.88 2.50 2.75 6.31 3.38 1.50 32.0 36.5
BLRL6 2" 9.50 8.56 10.19 3.13 3.44 8.19 3.94 1.94 69.5 73.8

TB Form 8 BlueKote 硬管接头
产品
编号
承口
规格
尺寸 (IN.)
A B C D E CU. IN.
TB18 1 2" 5.69 2.63 1.38 1.00 3.31 6.0
TB28 3 4" 6.28 2.88 1.19 1.19 3.94 9.0
TB38 1" 7.31 3.25 1.75 1.38 4.56 15.0
TB448 11 4" 8.50 3.31 2.19 1.75 5.31 24.0
TB58 11 2" 10.38 3.69 2.75 2.13 6.50 46.5
TB68 2" 12.25 4.25 3.75 3.00 8.56 88.0

TB系列35硬管接头
产品
编号
承口
规格
尺寸 (IN.)
A B C CU. IN.
TB50M 1 2" 5.38 1.34 2.05 6
TB75M 3 4" 6.00 1.50 2.25 9.5
TB100M 1" 7.05 1.80 2.65 15
TB125M 11 4" 9.00 2.60 2.75 33
TB150M 11 2" 9.00 2.60 2.83 36
TB200M 2" 11.50 3.12 4.42 76

X Form 7 BlueKote 硬管接头
产品编号承口规格
尺寸 (IN.)
A B C D E CU. IN.
X17 1 2" 5.60 1.80 3.05 .95 3.20 6.0
X27 3 4" 6.20 2.00 3.30 1.15 3.80 9.1
X37 1" 7.35 2.30 3.80 1.35 4.55 16.9
X47 11 4" 7.30 2.30 3.85 1.80 5.00 19.3
X57 11 2" 8.60 2.60 5.05 2.05 5.45 27.5
X67 2" 9.50 3.20 5.45 2.45 6.40 52.8

X Form 8 BlueKote 硬管接头
产品编号承口规格
尺寸 (IN.)
A B C D E CU. IN.
X18 1 2" 5.69 1.75 2.91 1.00 3.31 6.0
X28 3 4" 6.28 2.00 3.06 1.38 3.94 9.0
X38 1" 7.31 2.25 3.50 1.38 4.56 15.0
X448 11 4" 8.50 2.63 4.13 1.75 5.31 24.0
X58 11 2" 10.38 2.47 5.25 2.13 6.50 46.5
X68 2" 12.25 3.56 6.25 3.00 8.56 88.0

X系列35硬管接头
产品编号承口规格
尺寸 (IN.)
A B C CU. IN.
X50M 1 2" 5.41 2.79 1.75 36.0
X75M 3 4" 6.08 2.93 1.97 76.0
X100M 1" 7.1 3.56 2.25 6.0
X125M 11 4" 9.1 4.43 2.55 9.5
X150M 11 2" 9.1 4.43 2.75 15.0
X200M 2" 11.75 5.4 3.45 33.0

E Form 7 BlueKote 硬管接头
产品编号承口规格
尺寸 (IN.)
A B C D E CU. IN.
E17 1 2" 4.60 1.40 1.45 .95 3.20 6.0
E27 3 4" 5.25 1.60 1.65 1.15 3.80 9.1
E37 1" 6.00 1.90 1.80 1.35 4.55 16.9

E螺纹铝制硬管接头
产品编号承口规格
尺寸 (IN.)
A B C D E F G CU. IN.
AE-1 1 2" 3.88 4.38 1.33 1.38 2.41 2.06 .81 4.3
AE-2 3 4" 4.63 5.13 1.53 1.63 2.78 2.34 .94 7.3
AE-3 1" 5.38 5.94 1.75 1.88 3.25 2.63 1.00 11.8

Mogul硬管接头

应用

- 具备大尺寸和绝缘类型，可用作刚性导线的拉出口
- 具备大尺寸开口，可用于牵拉大尺寸导线
- 防止大尺寸导线的急剧弯折和扭结（安装时能保护导线绝缘层）
- 开口大，为导线绞接和分接提供足够的空间
- 便于进行维护和未来系统改装的接线操作

产品特性
- 具备长开口
- 便于导线弯曲
- 带有完整护套的锥形螺纹承口
- 不锈钢盒盖螺钉
- 包含盒盖和衬垫

标准材质
灰口铸铁合金，等级 30
标准饰面
电镀锌和铝丙烯酸漆
认证和合规性
UL 认证：514B
联邦规范：W-C-586D
CSA 认证：C22.2 No.18
经 UL 认证可用于潮湿场合
注意：请参考NEC 370-28 (a) (1) 和 (2)，确认BC、BLB 和BUB 系列
Moguls 牵引长度和弯曲空间是否符合应用要求。

BC Mogul系列（包含盒盖和衬垫）

产品编号 承口 规格 尺寸 (IN.) A B C D E CU. IN.

BC3-TB 1" 9.56 1.88 2.25 7.84 6 20.0
BC4-TB 11 4" 9.56 2.31 2.25 7.84 6 25.0
BC5-TB 11 2" 13.75 2.56 3 11.45 10 60.0
BC6-TB 2" 13.75 3.31 3 11.45 10 78.0
BC7-TB 21 2" 18.38 3.63 4.25 15.61 15 180.0
BC8-TB 3" 18.38 4.38 4.25 15.82 15 225.0
BC10-TB 4" 23.75 5.38 5.25 20.50 20 460.0

BLB Mogul系列（包含盒盖和衬垫）

产品编号 承口 规格 尺寸 (IN.) A B C D E CU. IN.

BLB3-TB 1" 8.66 2.80 2.25 6.92 6 20.0
BLB4-TB 11 4" 8.66 2.70 2.25 6.70 6 25.0
BLB5-TB 11 2" 12.58 2.56 3 10.36 10 62.0
BLB6-TB 2" 12.58 4.16 3 10.13 10 78.0
BLB7-TB 21 2" 16.94 5.10 4.25 13.89 15 170.0
BLB8-TB 3" 16.94 5.81 4.25 13.59 15 210.0
BLB9-TB 31 2" 22.16 6.50 5.25 18.32 20 410.0
BLB10-TB 4" 22.16 7.00 5.25 18.06 20 460.0

BUB Mogul系列（包含盒盖和衬垫）

产品编号 承口 规格 尺寸 (IN.) A B C D E CU. IN.
BUB3-TB 1" 9.49 2.75 2.25 7.01 6 20.0
BUB4-TB 11 4" 9.55 3.21 2.25 6.71 6 25.0
BUB5-TB 11 2" 16.68 6.67 3 10.47 10 62.0
BUB6-TB 2" 13.68 4.28 3 10.20 10 78.0
BUB7-TB 21 2" 18.30 5.03 4.25 13.97 15 170.0
BUB8-TB 3" 18.30 5.67 4.25 13.50 15 210.0
BUB9-TB 31 2" 23.74 6.72 5.25 18.07 20 385.0
BUB10-TB 4" 23.74 7.22 5.25 17.73 20 430.0

BT Mogul系列（包含盒盖和衬垫）

产品编号 承口 规格 尺寸 (IN.) A B C D E CU. IN.
BT3-TB 1" 9.56 1.88 3.16 7.84 6 20.0
BT5-TB 11 2" 13.75 2.56 4.06 11.45 10 62.0
BT6-TB 2" 13.75 3.31 4.06 11.45 10 78.0
BT7-TB 21 2" 18.38 3.63 5.59 15.61 15 180.0
BT8-TB 3" 18.38 4.38 5.72 15.82 15 225.0
BT9-TB 31 2" 23.75 4.88 6.88 20.50 20 410.0
BT10-TB 4" 23.75 5.38 6.88 20.50 20 460.0

BG Mogul系列备用盒盖

产品编号 承口 规格 尺寸 (IN.) A B C D E
BG48-TB 1"–11 4" 8.27 6.62 2.77 .67 —
BG68-TB 11 2"–2" 12 10.62 3.60 .82 —
BG88-TB 21 2"–3" 16.22 12.44 4.97 .85 2.75
BG98-TB 31 2"– 4" 21.21 16.63 5.96 .87 3.75

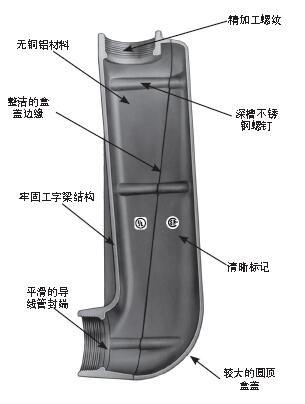

铝制Mogul硬管接头

应用

- 具备防水接口，适用于电力传输
- 具备宽敞、可进入配线室，便于牵拉导线和导线绞接

产品特性

- 无铜* 铝制，拥有更高的耐腐蚀性
- 具备精密的铸造和机械加工表面，使导线牵拉更安全
- 整洁的盒盖边缘可提供良好的衬垫密封效果
- 具备精密的NPT 螺纹承口，可实现刚性和IMC 导线管的无故障现场安装
- 配备深槽不锈钢盒盖螺钉，安装更快捷
- 拥有清晰的UL、CSA 认证和容积标记，审核更方便
- 采用圆顶风格的盒盖设计，易于拉线
- 符合NEC 第314.28 条，6 - 1 的比率规定
- 符合NEMA 3R 标准

MALB硬管接头

标准材质
- Mogul 牵引肘型接头：铜含量少于0.004（无铜）的压铸铝合金A360。不锈钢螺钉
- Gaskets: 合成材料

标准饰面
- 铝漆饰面

认证和合规性
- UL 认证
- CSA 认证
- 联邦规范W-C-586
- NEC 第314.28 条

样品说明
- Mogul 牵引肘型接头采用无铜* 铝合金A360 压铸制造。所有导线管封端均铸造而成并且无粗糙边缘。该系列肘型接头使用铝漆进行表面处理。
Mogul 牵引肘型接头具有Red Dot 产品编号。
* 铜含量少于0.004

带盒盖和衬垫的铝制Mogul 硬管接头
产品编号承口规格单位数量标准包装 重量 (LB)/ 100个
MALB-3 1" 1 10 174
MALB-4 11 4" 2 10 160
MALB-5 11 2" 1 1 400
MALB-6 2" 1 1 375
MALB-7 21 2" 1 1 1100
MALB-8 3" 1 1 1060
MALB-9 31 2" 1 1 1900
MALB-10 4" 1 1 1800

MGKV-4 through -7

备用盒盖和衬垫 盒盖 产品编号 衬垫
产品编号承口规格单位数量标准包装
重量 (LB)/ 100个
— MGKV-5 11 4" 1 5 4
MALB-56CV MGKV-5 11 2" to 2" 1 5 4
MALB-78CV MGKV-6 21 2" to 3" 1 5 5
MALB-90CV MGKV-7 31 2" to 4" 1 5 5
