应用

- 容纳布线设备
- 可用作螺纹硬管系统内导线的分线盒，配备内部接地螺钉
- 为导线管内导线绞接和分接提供开口
- 可以安装用于维护和未来系统改装的导线
- 连接导线管



产品特性

- 所有承口拥有NPT 螺纹（至少5 个完整螺纹和完整护套）。 盒体配有标准内部接地螺钉
- 配有带衬垫的盒盖，适用于潮湿场合
- 可根据应用要求选择浅的 (FS) 或深的 (FD) 设备盒。（设备深度超过 15 8" 时，选用FD。）
- 当需要对导线管承口或入口进行特殊排列时，可使用空 盒体
- 所有盒盖螺孔均为 #6-32
- 所有FS 和FD 设备盒都具备安装凸耳

尺寸范围
承口：1 2" ～ 1" NPT
材质
盒体：等级30，灰口铸铁合金
盒盖：砂铸铝合金和钢板
衬垫： 氯丁橡胶
饰面
喷涂铝丙烯酸漆的电镀锌
认证和合规性
UL 514A 认证（与带衬垫的盒盖一起，可用于潮湿场合）
CSA C22.2 No.18

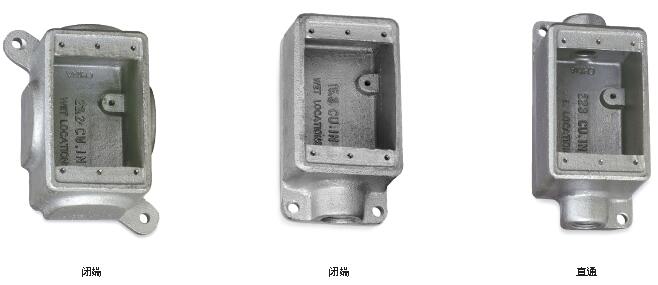

单组铸造设备盒

浅的单组铸造设备盒

产品编号图 承口 规格 尺寸 (IN.) 管颈直径 A B C D E F G 小大 闭端

FS019-TB A 空白2.00 2.75 4.28 — 3.38 4.72 .88 N/A N/A
FS1-TB B 1 2" 2.00 2.75 4.28 .88 2.19 — — .570 .610
FS2-TB B 3 4" 2.00 2.75 4.28 .88 2.19 — — .755 .810
FS3-TB B 1" 2.00 2.75 4.28 .88 2.19 — — .935 1.035

直通
FSC1-TB C 1 2" 2.00 2.75 4.28 .88 2.19 5.38 — .570 .610
FSC2-TB C 3 4" 2.00 2.75 4.28 .88 2.19 5.38 — .755 .810
FSC3-TB C 1" 2.00 2.75 4.28 .88 2.19 5.38 — .935 1.035

深的单组铸造设备盒

产品编号图 承口 规格 尺寸 (IN.) 管颈直径 A B C D E F G 小大 闭端

FD019-TB A 空白2.81 2.75 4.28 — 3.38 4.72 1.38 N/A N/A
FD1-TB B 1 2" 2.81 2.75 4.28 .88 2.19 — — .570 .610
FD2-TB B 3 4" 2.81 2.75 4.28 .88 2.19 — — .755 .810
FD3-TB B 1" 2.81 2.75 4.28 .88 2.19 — — .935 1.035

直通
FDC1-TB C 1 2" 2.81 2.75 4.28 .88 2.19 5.38 — .570 .610
FDC2-TB C 3 4" 2.81 2.75 4.28 .88 2.19 5.38 — .755 .810
FDC3-TB C 1" 2.81 2.75 4.28 .88 2.19 5.38 — .935 1.035

双组铸造设备盒

浅的双组铸造设备盒
产品编号相应承口图规格
尺寸 (IN.) 管颈直径
A B C D E F 小大
闭端
FS062-TB A Blank 2.00 4.63 4.28 — 4.13 5.50 N/A N/A
FS12-TB B 1 2" 2.00 4.63 4.28 .88 2.19 — .570 .610
FS22-TB B 3 4" 2.00 4.63 4.28 .88 2.19 — .755 .810
FS32-TB B 1" 2.00 4.63 4.28 .88 2.19 — .935 1.035
直通
FSC12-TB C 1 2" 2.00 4.63 4.28 .88 2.19 5.38 .570 .610
FSC222-TB C 3 4" 2.00 4.63 4.28 .88 2.19 5.38 .755 .810
FSC32-TB C 1" 2.00 4.63 4.28 .88 2.19 5.38 .935 1.035

深的双组铸造设备盒
产品编号图承口规格
尺寸 (IN.) 管颈直径
A B C D E F 小大
闭端
FD062-TB A Blank 2.81 4.63 4.28 — 4.13 5.50 N/A N/A
FD12-TB B 1 2" 2.81 4.63 4.28 .88 2.19 — .570 .610
FD22-TB B 3 4" 2.81 4.63 4.28 .88 2.19 — .755 .810
FD32-TB B 1" 2.81 4.63 4.28 .88 2.19 — .935 1.035
直通
FDC12-TB C 1 2" 2.81 4.63 4.28 .88 2.19 5.38 .570 .610
FDC222-TB C 3 4" 2.81 4.63 4.28 .88 2.19 5.38 .755 .810
FDC32-TB C 1" 2.81 4.63 4.28 .88 2.19 5.38 .935 1.035

双组铸造设备盒，双承口
产品编号图承口规格
尺寸 (IN.) 管颈直径
A B C D E 小大
FSS222-TB D 3 4" 2.00 4.63 4.28 .88 4.06 .755 .810
FDS222-TB D 3 4" 2.81 4.63 4.28 .88 4.06 .755 .810

单组盒盖
产品编号说明
DSS100-TB 空白、钢板
DS21-TB 圆形插孔、钢板
DS23-TB 复式插孔、钢板
DS32-TB 单极开关、钢板
DS100G-TB 空白、铝制铸造

双组盒盖
产品编号说明
S1002-TB 空白、钢板
S32232-TB 双插孔/开关、钢板
S32212-TB 单插孔/开关、钢板
S232-TB 2 个双重插孔、钢板
S322-TB 双开关、钢板
S1002GSA-TB 空白、铝制铸造、带衬垫

铝制设备盒

应用

- 工业等级的FS/FD 设备盒和防水盒盖即使在潮湿场合也能保持内部配线设备、开关、电气组件和接线端子的干燥使用环境。
- 具备宽敞、可进入配线室，便于进行维护或改装系统、牵引导线及导线绞接
- 具备可用于分支导线管的接口
- 铝制盒体，可与钢制的硬管一起使用

产品特性

- 无铜* 铝制盒体、不锈钢盒盖弹簧和铰链销，耐腐蚀性极好
- 采用压铸构造，带有牢固的安装板和工业设计盒盖，能为工业设备和OEM 应用提供坚固的防护外壳
- 整洁的盒盖边缘可提供良好的衬垫密封效果
- 具备精密的NPT 螺纹承口，可实现刚性和IMC 导线管的无故障现场安装
- 拥有清晰的UL、CSA 认证和容积标记，审核更方便
- 盒体——采用外部承口设计，增加了布线空间
- 盒盖和所有的衬垫及螺钉一起装运

标准材质
铜含量小于0.004％（无铜）压铸铝合金A360)
盒盖铰链销和弹簧：不锈钢
标准饰面
铝漆饰面
认证和合规性
UL 认证
盒体经过CSA 认证，带安装接地螺钉**
盒盖经过CSA 认证
联邦规范W-C-586

样品说明

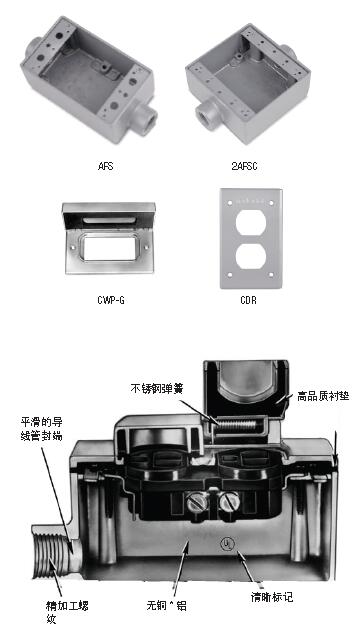

工业等级的FS/FD 设备盒和防水盒盖采用无铜* 铝合金A360 压铸制造。所有导线管封端均铸造而成并且无粗糙边缘。防水盒盖采用不锈钢弹簧和铰链销，盒盖关闭时拥有很好的防水性能，适用于潮湿场合（CFSB、CFST 和CFSTF 适用于潮湿的场合）。
工业等级的FS/FD 设备盒和盒盖使用铝漆进行表面处理，并拥有ABB 产品编号_______
* 铜含量少于0.004%
** 有关交货时间和少订购数量请咨询厂商

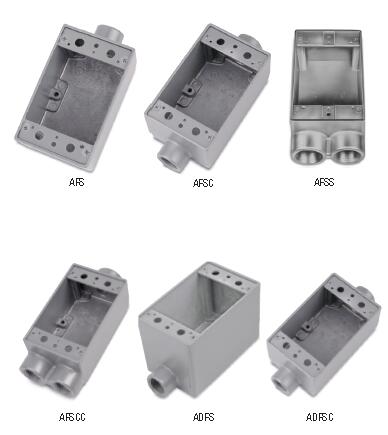

防水单组设备盒*
产品编号承口规格单位数量标准包装
重量 (LBS)/
100件
标准型单孔设备盒，闭端
AFS-1* 1 2" 5 25 68
AFS-2* 3 4" 5 25 74
AFS-3* 1" 5 25 72
标准型双孔设备盒，直通
AFSC-1* 1 2" 5 25 72
AFSC-2* 3 4" 5 25 88
AFSC-3* 1" 5 25 79
标准型双孔设备盒，闭端
AFSS-1* 1 2" 5 25 80
AFSS-2* 3 4" 5 25 76
标准型 3 孔设备盒，直通
AFSCC-1* 1 2" 5 25 88
AFSCC-2* 3 4" 5 25 80
深的单孔设备盒，闭端
ADFS-1* 1 2" — 5 74
ADFS-2* 3 4" — 5 78
ADFS-3* 1" — 5 80
深的双孔设备盒，直通
ADFSC-1* 1 2" — 5 76
ADFSC-2* 3 4" — 5 90
ADFSC-3* 1" — 5 90
* 配备相应的ABB 盒盖时能够防水。

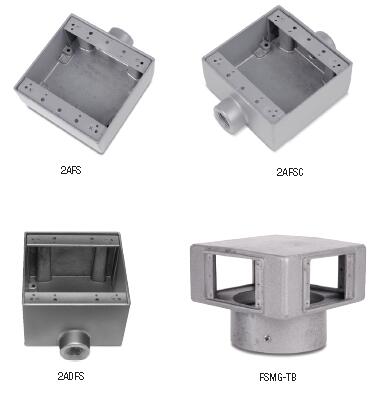

防水双组设备盒*
产品编号承口规格单位数量标准包装
重量 (LBS)/
100件
标准型单孔设备盒，闭端
2AFS-1* 1 2" 2 10 115
2AFS-2* 3 4" 2 10 95
2AFS-3* 1" 2 10 90
标准型双孔设备盒，直通
2AFSC-1* 1 2" 2 10 104
2AFSC-2* 3 4" 2 10 102
深的单孔设备盒，闭端
2ADFS-1* 1 2" — 3 128
2ADFS-2* 3 4" — 3 143
* 配备相应的ABB 盒盖时能够防水。
防水多组设备盒*
产品编号承口规格单位数量标准包装
重量 (LBS)/
100件
FSMG-TB 4" 无螺纹导线管— 1 242
* 配备相应的ABB 盒盖和衬垫时能够防水。

单组设备盒的尺寸和体积 (CI)

产品编号承口规格 尺寸 (IN.) A B C D E F G H J CU. IN.
AFS-1 1 2" 49 16 213 16
13 16 21 16 11 8 27 8 29 16 115 16 — 21.6
AFS-2 3 4" 49 16 213 16
13 16 21 16 111 16 27 8 29 16 115 16 — 21.6
AFS-3 1" 49 16 213 16
13 16 21 16 111 16 27 8 29 16 115 16 — 21.6
AFSC-1 1 2" 49 16 213 16
13 16 21 16 11 8 27 8 29 16 115 16 — 21.6
AFSC-2 3 4" 49 16 213 16
13 16 21 16 111 16 27 8 29 16 115 16 — 21.6
AFSC-3 1" 49 16 213 16
13 16 21 16 111 16 27 8 29 16 115 16 — 21.6
AFSS-1 11 2" 49 16 213 16
13 16 21 16 13 8 27 8 29 16 115 16 11 2 21.6
AFSS-2 3 4" 49 16 213 16
13 16 21 16 13 8 27 8 29 16 115 16 11 2 21.6
AFSCC-1 1 2" 49 16 213 16
13 16 21 16 13 8 27 8 29 16 115 16 11 2 21.6
AFSCC-2 3 4" 49 16 213 16
13 16 21 16 13 8 27 8 29 16 115 16 11 2 21.6

产品编号承口规格 尺寸 (IN.) A B C D E F G H CU. IN.
ADFS-1 1 2" 49 16 213 16
7 8 31 16 11 8 27 8 29 16 215 16 31.3
ADFS-2 3 4" 49 16 213 16
7 8 31 16 111 16 27 8 29 16 215 16 31.3
ADFS-3 1" 49 16 213 16
7 8 31 16 111 16 27 8 29 16 215 16 31.3
ADFSC-1 11 2" 49 16 213 16
7 8 31 16 11 8 27 8 29 16 215 16 31.3
ADFSC-2 3 4" 49 16 213 16
7 8 31 16 111 16 27 8 29 16 215 16 31.3
ADFSC-3 1" 49 16 213 16
7 8 31 16 111 16 27 8 29 16 215 16 31.3

双组设备盒的尺寸和体积 (CI)

产品编号承口规格
尺寸 (IN.)
A B C D E F G H CU. IN.
2AFS-1 1 2" 49 16 45 8
13 16 21 16 13 8 27 8 43 8 115 16 36.0
2AFS-2 3 4" 49 16 45 8
13 16 21 16 13 8 27 8 43 8 115 16 36.0
2AFS-3 1" 49 16 45 8
7 8 21 16 111 16 27 8 43 8 115 16 36.0
2AFSC-1 1 2" 49 16 45 8
13 16 21 16 13 8 27 8 43 8 115 16 36.0
2AFSC-2 3 4" 49 16 45 8
13 16 21 16 13 8 27 8 43 8 115 16 36.0

产品编号承口规格
尺寸 (IN.)
A B C D E F G H CU. IN.
2ADFS-1 1 2" 49 16 45 8
13 16 33 32 13 8 27 8 43 8 2O 54.0
2ADFS-2 3 4" 49 16 45 8
13 16 33 32 13 8 27 8 43 8 2O 54.0
2ADFS-3 1" 49 16 45 8
7 8 33 32 111 16 27 8 43 8 2O 54.0
2ADFSC-2 3 4" 49 16 45 8
13 16 33 32 13 8 27 8 43 8 2O 54.0
2ADFSC-3 1" 49 16 45 8
7 8 33 32 111 16 27 8 43 8 2O 54.0

采用特殊的新型铝合金制造，拥有耐腐蚀封端！ ABB FS/FD CorroStall 铝制设备盒

- 采用特殊的铝合金制造，拥有与铸造等同的耐腐蚀性
- 无保护涂层，须进行防腐蚀处理
- 适合食品饮料或制药的冲洗区域以及化工生产和其他腐蚀性环境应用
- 提供单组和双组两种规格
- 配备标准的ABB FS/FD 铝制盒盖

材质
铝合金
饰面
与铸造一样

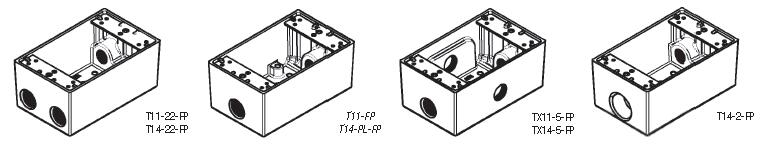

T11-22-FP
T14-22-FP

T11-FP
T14-PL-FP
TX11-5-FP
T14-2-FP
TX14-5-FP

单组CorroStall 设备盒
产品编号出线孔数量
承口规格
(IN.) 标准包装
T11-22-FP 5 1 2 25
T14-22-FP 5 3 4 25
T11-FP 3 1 2 25
T14-PL-FP 3 3 4 25
TX11-5-FP 5 1 2 25
TX14-5-FP 5 3 4 25
T14-2-FP 4 3 4 25

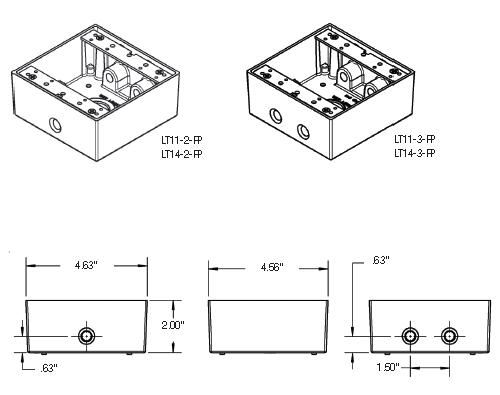

双组CorroStall 设备盒
产品编号出线孔数量
承口规格
(IN.) 标准包装
LT11-3-FP 5 1 2 10
LT14-3-FP 5 3 4 10
LT11-2-FP 4 1 2 10
LT14-2-FP 4 3 4 10

铝制单组和双组盒盖

单组盒盖——防水 *
产品编号说明 单位 数量 标准 包装 重量 (LB)/ 100个
复式插孔、水平安装
CWPDR* 复式插孔盒盖、带 2 扇弹簧门、设备安装1 25 40
CWPDR-FS* 盒内安装1 25 40
复式插孔、垂直安装
CFSDR* 盒内安装1 25 38
GFCI 插孔、水平安装
CFSH-G* 盒内安装1 25 40
GFCI 插孔、垂直安装
CWPV-G* GFCI 插孔盒盖，221 32" x 111 32" 矩形开口1 25 40
设备安装
CFSR-G* 盒内安装1 25 40
* 配备相应的ABB 盒盖和衬垫时能够防水，适用于潮湿场合——NEMA 3R。

产品编号标准规格大表面直径
单位
数量
标准
包装
重量 (LB)/
100个
单一插孔、垂直安装（仅盒内安装）
CFSR-L* 19 16" 1.600" 1 25 40
CFSR-S* 13 8" 1.395" 1 25 40
CFSR-X* 127 32" 1.865" 1 25 40
CFSR-XL* 21 8" 2.145" 1 25 40
CFSR-Y* 13 4" 1.750" 1 25 40
* 配备相应的ABB 盒盖和衬垫时能够防水，适用于潮湿的场合——NEMA 3R。

产品编号说明
单位
数量
标准
包装
重量 (LB)/
100个
开关盒盖
CFST* 柱塞型、开关盒盖、盒内安装 NEMA 3R 1 25 40
开关盒盖
CFSTF* 俯平衡、开关盒盖、盒内安装 NEMA 4 1 25 40
空白盒盖
CFSB* 空白盒盖，盒内安装 NEMA 3R 1 25 14
* 配备相应的ABB 盒盖和衬垫时能够防水，适用于潮湿场合——NEMA 3R。

单组盒盖
产品编号说明
单位
数量
标准
包装
重量 (LB)/
100个
复式插孔
CDR 复式插孔盒盖，盒内安装20 100 11
开关
CTS 开关盒盖，盒内安装20 100 14
产品编号标准规格大表面直径
单位
数量
标准
包装
重量 (LB)/
100个
单个插孔（仅盒内安装）
CRL 19 16" 1.600" 20 100 12
CRS 13 8" 1.395" 20 100 12
产品编号说明
标准
包装
重量 (LB)/
100个
衬垫
FS-GKV 合成材料衬垫100 2

双组盒盖——防水*
产品编号说明
单位
数量
标准
包装
重量 (LB)/
100个
双复式插孔
2CWPDR* 带双弹簧门的双复式插孔盒盖1 10 48
设备安装
单一插孔
2CWPR-M* 单一插孔盒盖、孔径 21 4"、盒内安装1 10 48
2CFSR-M* 单一插孔盒盖、孔径 21 4"、盒内安装1 10 48
双开关
2CFST* 柱塞型、开关盒盖、盒内安装1 10 26
空白
2CFSB* 空白盒盖、盒内安装10 50 25
* 配备相应的ABB 盒盖和衬垫时能够防水，适用于潮湿场合——NEMA 3R。

双组盒盖
产品编号说明
单位
数量
标准
包装
重量
(LB)/100个

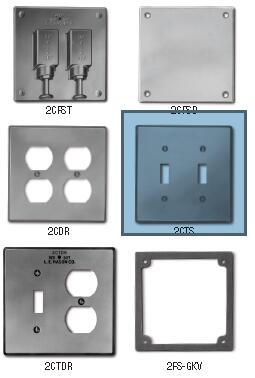

双复式插孔
2CDR 双复式插孔盒盖、设备安装10 50 24
双开关
2CTS 开关盒盖、设备安装10 50 24
开关和复式插孔
2CTDR 开关和复式插孔盒盖、设备安装10 50 24
衬垫
2FS-GKV 合成材料衬垫— 50 3

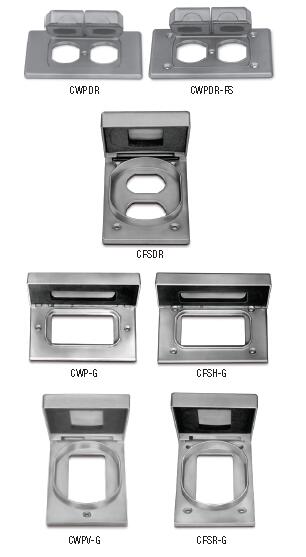

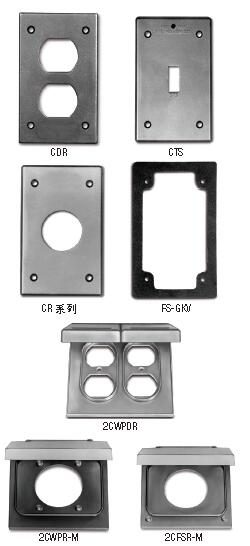

CWPDR
CWPDR-FS
CFSDR
CDR
CFSH-G
CWPV-G
CFSR-G

CFSR 系列

CR 系列

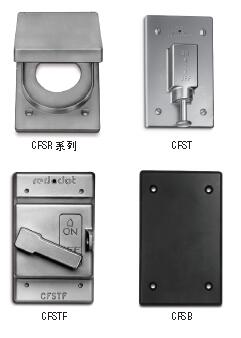

CFST CTS CFSTF CFSB
