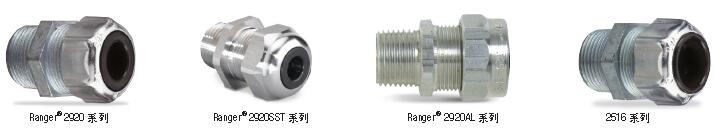

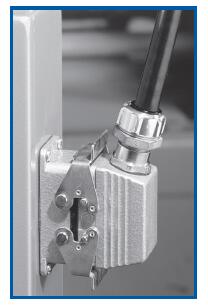

Thomas & Betts Ranger防水型金属线缆接头
304 型不锈结构,适于恶劣环境使用! Ranger 系列防水型不锈钢接头

Ranger? 系列钢制防水型电缆接头
Ranger? 系列防水型软线接头 - Ranger系列非金属防水型接头

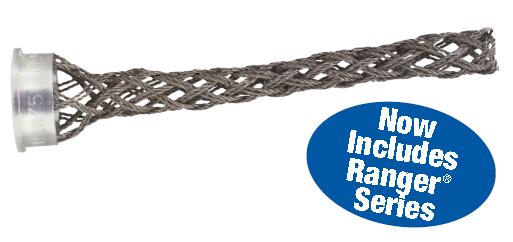

Ranger? 系列铝制防水型接头 T&B WMG-PC系列移动丝网电缆缠带 - T&B 丝网电缆缠带
CHASE? 防水型电缆接头 T&B? 防水型电缆接头 - ABB 钢制防水型电缆接头



无论何种应用场合,无论何种尺寸。ABB可为您提供各种材质、功用的线缆接头,满足您的连接之需



ABB 提供种类齐全的牢固、可靠的线缆接头。所有接头均采用创新的设计和精密的制造工艺,并按照高标准进行生产,可满足客户的特定需求。ABB 产品性能可靠、安装便利以及类型多样,在线缆的整个使用周期内,我们可根据您的需求提供低成本的解决方案。
请参考本指南依自身要求选择线缆接头。



线缆要求

线缆类型 T&B 接头
S, SO, SV, ST, STD, SJ, Ranger? 2920NM 系列、2920 系列
SJO, SJT, SJTO, SVO 2500 防水型系列
S, SO, SV, ST, STD, SJ, SJO, SJT, SJTO, SVO WMG-PC 系列丝网电缆缠带,用于移动式线缆



选型注意事项

- 选型时应考虑铺设电缆的类型以及电缆周边的环境。
- 必须合理地匹配电缆与接头,以防止安装过程中对电缆造成物理损伤。
- NEMA 级应用:市售规格开孔(要求NEMA 列为 3R、4、6、或13 类)所用的接头需要5262 系列密封圈。



线缆描述

SJ 型线缆,商品名称为低负载电缆(Junior Hard Service Cord)。该型号线缆外护套采用热固性材料。此为悬挂式或移动式线缆,可在潮湿等苛刻条件下使用。
SJO 型线缆,商品名称为低负载电缆(Junior Hard Service Cord)。该型号线缆外护套采用耐油热固性材料。
SJT 型线缆,商品名称为低负载电缆(Junior Hard Service Cord)。该型号线缆外护套采用热塑性材料。
SJTO 型线缆,商品名称为低负载电缆(Junior Hard Service Cord)。该型号线缆外护套采用耐油热塑性材料。
SO 型线缆,商品名称为高负载电缆(Hard Service Cord)。该型号线缆外护套采用耐油热固性材料。此为悬挂式或移动式线缆,可在潮湿等十分苛刻条件下使用。



软线接头的规格建议

- 软线及其相关接头应适用于使用环境和应用场合,并经过国家认可的检测实验室、检验机构或产品评估机构认证。
- 软线连接到设备或接头时应保证其接头或接线端子螺丝不受张力作用。为避免线缆急剧地弯曲和拉伸,应使其保持足够松弛。铺设电缆时应确保液体易从线缆表面滴落,而不会流向连接接头。

- 在软线需间歇或长期暴露于潮湿环境并受到机械张力的应用场合,当其终端为有螺纹或无螺纹的开放端时,应选择防水型接头,如ABB 的2920、2920AL、2920NM、2520、2631、2672 系列。 并且接头应配备一个斜形的防潮/ 防油合成橡胶衬套。

- 在外壳尺寸受限的应用场合,应使用ABB2631系列内螺纹接头。该接头应采用内嵌式O 型 密封圈来主动防止扭矩过大带来的损坏。



防水型金属线缆接头



Ranger? 系列防水型软线接头

应用

- 防水型接头可将软线与外壳相连,并提供足够 的应力消除性能



产品特性

- 以下几点可确保线缆与外壳间的防水连接:
- 2520 系列带有锥螺纹承口,可连接内螺纹连接头
- 可采用5262 系列密封圈和2520 系列连接开孔设备
- 2631 系列配有内嵌式O 型密封圈
- 氯丁橡胶护套确保防水安装,并在护套全长范围内对线缆保持压力
- 采用热塑性塑料或不锈钢扣环
- 不会磨损线缆护套
- 减小安装扭矩
- 防水性及应力消除性能经UL 认证,可作为出口套管;防水性还经CSA 认证。



标准材料

压紧螺母、接头本体 ............ 钢/ 可锻
铸铁/ 压铸锌
扣环 .................... 热塑性塑料/ 不锈钢
护套 ........................................ 氯丁橡胶
O 型圈 ..................................... 丁腈橡胶
标准饰面
电镀锌和铬酸盐涂层

范围:
8123 和8120 系列 ............. 适用于外径
0.125" 到3.200" 的线缆
2200 系列,45° 适用于外径0.125" 到
1.485" 的线缆
2267 系列,直角 适用于外径0.125"
到1.875" 的线缆

Ranger? 2900 和4900 系列 ........ 适用于0.250" 线缆
线缆类型 .................. S、SO、SV、ST、
STO、SJ、SJO、SJT、
SJTO、SVO & SVT

认证/ 兼容性
UL 文件编号E-13938
CSA LR-589、LR-4484
UL 514
CSA. 22.2 No. 18
ANSI C33.84、NFPA 70-1978 (ANSI)

产品编号规格小大
SVO, SV, SVT SJ, SJO, SJT, SJTO S, SO, ST, STO
#18 #18 #16 #14 #18 #16 #14 #12 #10 #8 #6
2 芯
2920 1?2" .125 .375 X X X X
2921 1?2" .310 .560 X X X X X
2922 1?2" .500 .750 X X X X X X
2930 3?4" .125 .375 X X X X
2931 3?4" .310 .560 X X X X X
2932 3?4" .500 .750 X X X X X X
2940 1" .310 .560 X X X X X
2941 1" .500 .750 X X X X X X
2942 1" .700 .950 X X X
3 芯
2920 1?2" .125 .375 X X X
2921 1?2" .310 .560 X X X X X
2922 1?2" .500 .750 X X X
2930 3?4" .125 .375 X X X
2931 3?4" .310 .560 X X X X X
2932 3?4" .500 .750 X X X
2940 1" .310 .560 X X X X
2941 1" .500 .750 X X X X
2942 1" .700 .950 X X
4 芯
2920 1?2" .125 .375 X
2921 1?2" .310 .560 X X X X X
2922 1?2" .500 .750 X X
2930 3?4" .125 .375 X
2931 3?4" .310 .560 X X X X X
2932 3?4" .500 .750 X X
2940 1" .310 .560 X X X X X
2941 1" .500 .750 X X
2942 1" .700 .950 X X



Ranger? 系列钢制防水型电缆接头

Ranger? 系列钢制防水型接头适用的电缆规格是大多数普通应力释放连接器的两倍。即一个ABB 公司的Ranger? 连接器就能抵得上两个普通连接器,可让您减少库存量、节约时间。





应用

- 导线藉其穿入外壳,穿过隔板或进入硬管。
- 构成一个机械式导线夹紧机构和防水和/ 或防油密封。
- 构成一个柔性导线防滑连接或端接。

线缆型号

- S, SO, SV, ST, STD, SJ, SJO, SJT, SJTO, SVD

产品特性

- 适用规格广,应力释放性能优越
- 更小的总体尺寸,适合紧凑空间使用
- 配有限制电缆弯曲程度的压紧螺母

材料
接头本体: 2920 系列- 钢, 4920 及4960 系列- 可锻铸铁
压紧螺母,夹紧件
(所有系列):钢
护套:橡胶

适用环境分类

- 普通场合
- 潮湿或干燥环境
- 市售规格开孔(NEMA 认证为 3R、4、6、或13 级)所用的 接头需要5262 系列密封圈

范围:

导线规格:0.125 in 到 0.950 in
配合使用的连接头尺寸:1?2” 到1”

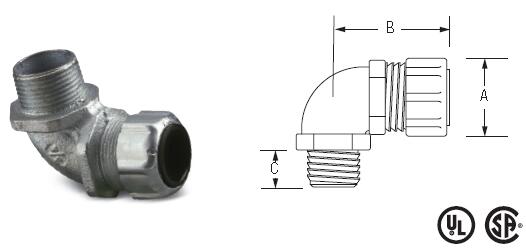

- 钢制防水型直通电缆接头 - 直角弯头



产品编号 承口 尺寸 管颈 直径导线规格 尺寸 (IN.) A B C

4960 1?2" 19?32 .125–.375 11?8 13?4 5?8
4961 1?2" 19?32 .310–.560 11?8 13?4 5?8
4962 1?2" 19?32 .500–.750 13?8 123?64 5?8
4970 3?4" 25?32 .125–.375 13?8 125?32 11?16
4971 3?4" 25?32 .310–.560 13?8 125?32 11?16
4972 3?4" 25?32 .500–.750 13?8 125?32 11?16
4980 1" 1 .310–.560 13?8 21?32 13?16

本页所示的所有产品适于用在NEC? 明确准许通用设备使用的危险场合,详见NEC 501-4(b)。
UL 文件编号E-13938 CSA 文件编号52391

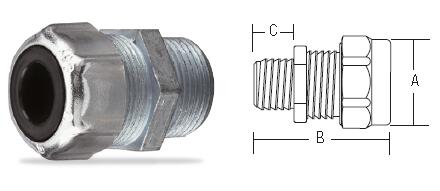

- 钢制防水型电缆接头 - 直头型





产品编号 承口 尺寸 管颈 直径导线规格 尺寸 (IN.) A B C
2920 1?2" 47?64" .125–.375 11?8 13?4 5?8
2921 1?2" 47?64" .310–.560 11?8 13?4 5?8
2922 1?2" 47?64" .500–.750 13?8 13?4 5?8
2930 3?4" 13?16" .125–.375 13?8 125?32 5?8
2931 3?4" 13?16" .310–.560 13?8 125?32 5?8
2932 3?4" 13?16" .500–.750 13?8 125?32 5?8
2940 1" 11?16" .310–.560 13?8 13?4 3?4
2941 1" 11?16" .500–.750 13?8 13?4 3?4
2942 1" 31?32" .700–.950 15?8 17?8 31?32

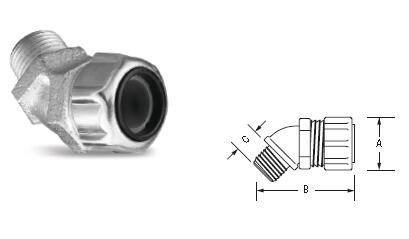

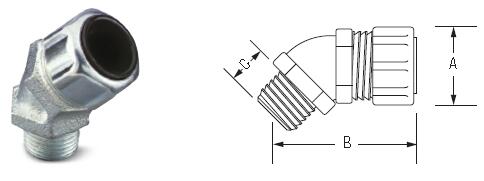

- 钢制防水型电缆接头 - 45°弯头

产品编号 承口 尺寸 管颈 直径导线规格 尺寸 (IN.) A B C

4920 1?2" 37?64 .125–.375 11?8 15?16 47?64
4921 1?2" 37?64 .310–.560 11?8 15?16 47?64
4922 1?2" 37?64 .500–.750 13?8 17?16 47?64
4930 3?4" 25?32 .125–.375 13?8 17?16 5?8
4931 3?4" 25?32 .310–.560 13?8 17?16 5?8
4932 3?4" 25?32 .500–.750 13?8 17?16 5?8

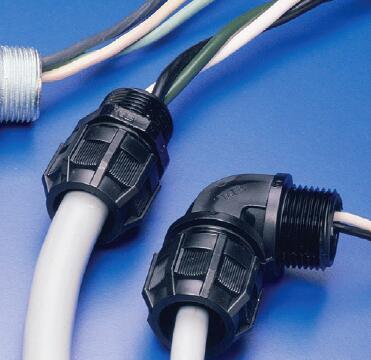

Ranger?系列非金属防水型接头

Ranger? 系列非金属防水型接头适用电缆规格是大多数普通直通接头的两倍。即一个ABB 公 司的Ranger? 接头就能抵得上两个普通接头,可让您减少库存量、节约时间。牢固的尼龙材料则可为您的装置增加耐腐蚀能力。

应用

- 导线藉其穿入外壳,穿过隔板或进入硬管。
- 构成一个机械式导线夹紧机构和防水 和/ 或防油密封。
- 构成一个柔性导线和电缆(铠装或非铠装型)防滑连接或端接。

线缆型号

- S, SO, SV, ST, STD, SJ, SJO, SJT, SJTO, SVD

产品特性

- 适用规格广,应力释放性能优越
- 更小的总体尺寸,适合紧凑空间使用
- 配有限制电缆弯曲程度的压紧螺母



材料

耐候性尼龙,额定温度-34° C 到 105° C
套管:橡胶
适用环境分类
普通区域
潮湿或干燥环境
市售规格开孔(NEMA 认证为3R、4、6、 或13 级)所用的接头需要5262 系列密封圈

范围:

导线规格: 直头型—0.125" 到0.950"
直角弯头型—0.125" 到0.750"
配合使用的连接头尺寸范围:
直头型 — 1?2" 到 1"
直角弯头型— 1?2" 到 3?4"

认证/ 兼容性
UL Type 6 和4X

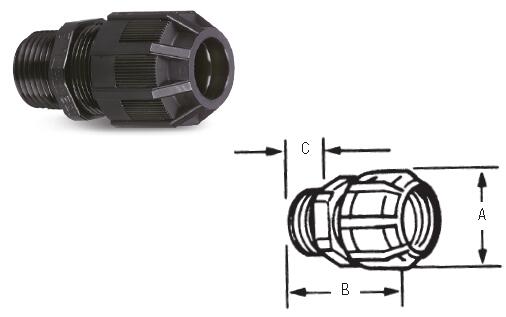

- 非金属防水型电缆接头 - 直头型

产品编号 管颈或承 口规格 管颈 直径 导线 规格 尺寸 (IN.) A B C
2920NM 1?2" .55 .125–.375 17?32 21?8 5?8
2921NM 1?2" .55 .310–.560 17?32 21?8 5?8
2922NM 1?2" .55 .500–.750 113?32 25?32 5?8
2930NM 3?4" .79 .125–.375 113?32 23?16 5?8
2931NM 3?4" .79 .310–.560 113?32 23?16 5?8
2932NM 3?4" .79 .500–.750 113?32 23?16 5?8
2940NM 1" .98 .310–.560 113?32 211?32 25?32
2941NM 1" .98 .500–.750 113?32 211?32 25?32
2942NM 1" .98 .700–.950 143?64 23?8 25?32

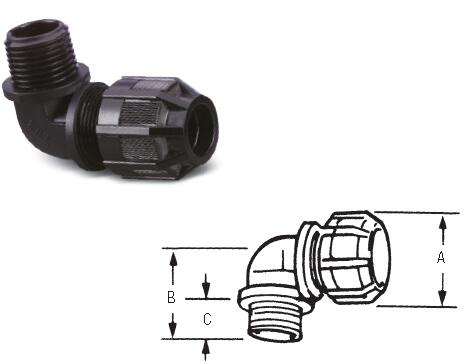

- 非金属防水型电缆接头 – 直角弯头型

产品编号 管颈或承 口规格 管颈 直径 导线 规格 尺寸 (IN.) A B C
4960NM 1?2" .55 .125–.375 17?32 11?4 5?8
4961NM 1?2" .55 .310–.560 17?32 11?4 5?8
4970NM 3?4" .79 .125–.375 113?32 13?8 5?8
4971NM 3?4" .79 .310–.560 113?32 13?8 5?8
4972NM 3?4" .79 .500–.750 113?32 13?8 5?8


UL 文件编号E 13938
CSA 文件编号52391
满足海岸警卫法CG293 的要求

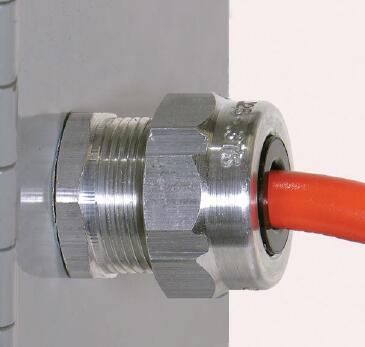

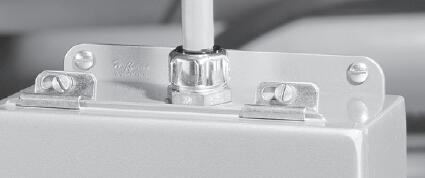

- 304 型不锈结构,适于恶劣环境使用! Ranger? 系列防水型不锈钢接头

到目前为止,尚无在腐蚀环境下对移动导线和箱体或外壳进行防水连接的理想解决方案。钢制接头易生锈,而非金属接头则不能承受高温或紫外线照射。 为回应顾客需求,ABB 公司开发出了新一款的Ranger? 系列高性能接头,这就是Ranger? 防水型不锈钢接头。该接头采用304 型不锈钢
制成,能够经受住高腐蚀环境(例如食物和饮料或者药物加工生产中的冲洗区域),同时还可承受高温和紫外线照射。



应用

- 导线藉其穿入外壳,穿过隔板或进入刚性导线管
- 构成一个机械式导线夹紧机构和防水和/ 或防油密封。
- 构成一个柔性导线防滑连接或端接。


线缆型号

- SJ, SJE, SJEO, SJEOO, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SO, SOW, SOO, SOOW, SV, ST, STD, SVD

产品特性

- 适用规格广,应力释放性能优越
- 更小的总体尺寸,适合紧凑空间使用
- 配有限制电缆弯曲程度的压紧螺母

标料

接头本体,压紧螺母,夹紧件: ....................................304 不锈钢本体
护套 .............................................................................................热塑性橡胶
夹紧圈: ................................................................................................. 尼龙
O 型圈(附带): .........................................................................丁腈橡胶


适用环境分类

普通场合(潮湿或干燥)
额定温度: .........................................-20° C 至105° C(-4° F 至221° F)

范围:

导线规格: .......................................................................... 0.125" 到0.950"
承口规格: .......................................................................................1/2" 到1"

认证/ 兼容性

1/4" 和3/8" 规格:............................................................................ UL 认证
1/2" 到1" 规格: ..................................................... 经UL 及CAS 认证可用于移动导线;

UL514B 防水型接头;
UL Type 6 和4X 等级

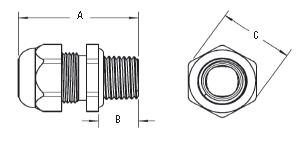

不锈钢电缆压紧螺母 — 1?4"–3?8" 连接头规格 产品编号 承口规 格(IN.) 适用的 导线直径 范围(IN) 尺寸 (IN.) 标准包装 A B C 数量

2918SST 1?4 .118–.256 1.000 .250 .625 25
2919SST 3?8 .157–.315 1.313 .438 .750 25



不锈钢防水型接头 — 1?2"–1" 连接头规格

产品编号 承口 规格 (IN.) 适用的 导线直径 范围(IN) 尺寸 (IN.) 标准包装 A B C 数量

2920SST 1?2 .125–.375 1.935 .610 1.125 25
2921SST 1?2 .310–.560 1.935 .610 1.125 25
2922SST 1?2 .500–.750 2.003 .610 1.125 25
2930SST 3?4 .125–.375 2.063 .630 1.125 10
2931SST 3?4 .310–.560 2.063 .630 1.125 10
2932SST 3?4 .500–.750 2.063 .630 1.125 10
2940SST 1 .310–.560 2.178 .785 1.500 10
2941SST 1 .500–.750 2.218 .785 1.500 10
2942SST 1 .700–.950 2.218 .785 1.500 10



- Ranger? 系列铝制防水型接头



应用

- 作为将柔性导线连接到外壳,并提供适当的应力消除性能的防水型接头
- 构成一个机械式夹紧机构和防水和/ 或防油密封。
- 构成一个柔性导线防滑连接或 端接。

线缆型号

- SJ, SJE, SJEW, SJEO, SJEOO, SJEOOW, SJO, SJOW, SJOO, SJOOW, SJT, SJTW, SJTO, SJTOW, SJTOO, SJTOOW, SO, SOW, SOO,
SOOW, SV, ST, STD, SVD


产品特性

- 直头或直角弯头设计可选
- 设计可用于容纳较大规格范围内的电缆,具有可覆盖0.125 in 到0.950 in 线规范围的9 种接头
- 开槽设计的压紧螺母,可在紧凑空间内妥善固定
- 安装者只需使用螺丝刀就可以进入难接触区域,固定压紧螺母
- 线规和导线承口规格已标明

材料

接头本体 ......................................无铜铝合金 压紧螺母,夹紧件: ....无铜铝 -
所有系列
护套: ........................................ 热塑性橡胶
夹紧圈: ................................................. 尼龙

适用环境分类

普通区域
潮湿或干燥环境
温度范围:-20° C 到 105° C
(-4° F 到221° F)

范围:

导线规格:0.125 in 到 0.950 英寸
承口规格:1?2 in 到 1 in

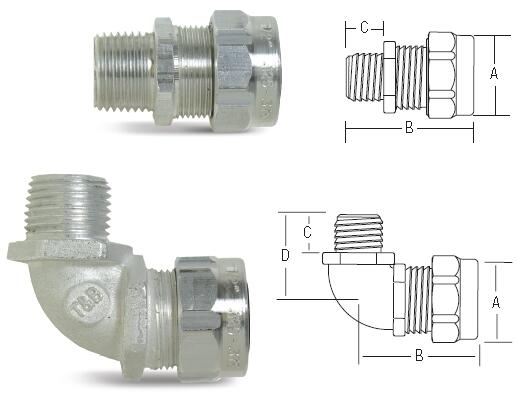

铝制防水型电缆接头

产品编号 承口 规格 适用导线规格 (IN) 尺寸 (IN) 标准包装 数量 重量/ A B C D 100 件 直头型

2920AL 1?2" .125–.375 11?8 13?4 5?8 — 25 8.50
2921AL 1?2" .310–.560 11?8 13?4 5?8 — 25 8.05
2922AL 1?2" .500–.750 15?16 13?4 5?8 — 25 9.95
2930AL 3?4" .125–.375 15?16 125?32 3?8 — 10 12.30
2931AL 3?4" .310–.560 15?16 125?32 3?4 — 10 11.90
2932AL 3?4" .500–.750 15?16 125?32 3?4 — 10 11.50
2940AL 1" .310–.560 15?16 13?4 11?16 — 10 18.00
2941AL 1" .500–.750 15?16 13?4 11?16 — 10 16.00
2942AL 1" .700–.950 19?16 17?8 31?32 — 10 16.70

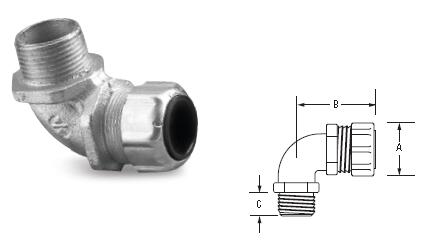

直角弯头型

4960AL 1?2" .125–.375 11?8 13?4 5?8 15?16 50 23.60
4961AL 1?2" .360–.560 11?8 13?4 5?8 15?16 50 11.60
4970AL 3?4" .125–.375 15?16 125?32 11?16 115?32 50 17.2
4971AL 3?4" .310–.560 15?16 125?32 11?16 115?32 50 30.00
4972AL 3?4" .500–.750 15?16 125?32 11?16 115?32 50 33.09
4980AL 1" .310–.560 15?16 21?32 13?16 13?4 25 21.50
4981AL 1" .500–.750 15?16 21?32 13?16 13?4 25 22.36
4982AL 1" .700–.950 15?16 211?16 13?16 2 25 18.20

* 为使导线内的导体通过接头本体,必须彻底去除电缆外面的包覆层。
本页所示的所有产品适于用在NEC? 明确准许通用设备使用的危险场合。详见NEC 501-4(b)。
UL 文件编号E-13938 CSA 文件编号52391

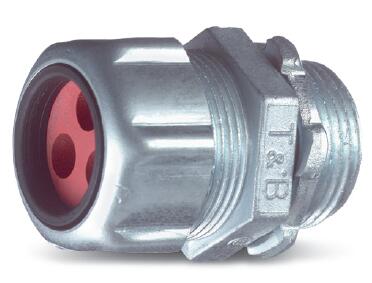

- T&B? 防水型电缆接头

ABB 钢制防水型电缆接头适用于大多数通用控制和电力电缆应用。本系列产品具有牢固的氯丁橡胶护套和锥形承口螺纹。



应用

- 使电缆(铠装或非铠装型)穿过隔板进入外壳或进入刚性导线管。
- 构成导线和和圆形电缆(非铠装或套管铠装型)的机械夹紧装置及防水和/ 或防油密封。
- 构成软线和电缆(铠装或非铠装型)的防滑连接或端接。
- 为电缆铠装层提供接地连续性

电缆类型

- S, SO, SV, ST, STD, SJ, SJO, SJT, SJTO, SVD

产品特性

- 适用规格广,应力释放性能优越
- 更小的总体尺寸,适合紧凑空间使用
- 配有限制电缆弯曲程度的压紧螺母

材料

接头本体: .......................... 产品编号2516-2519—钢
产品编号2520-2596—可锻铸铁或压铸锌c
2200 系列—可锻铸铁
压紧螺母20 ......................................................................钢
护套 ...................................................................... 氯丁橡胶

适用环境分类

普通场合
潮湿或干燥环境
市售规格开孔(NEMA 认证为3R、4、6、或13 级)
所用的接头需要5262 系列密封圈
UL 认证为防水直通型出口护套。
CSA 认证防水型
UL 文件编号E 13938
CSA 文件编号589 及4484
? UL 认证不适用。
* 彻底去除电缆外面的包覆层,使导线穿过接头
本体。
遵守JIC 标准。
额定温度:105° C。
适用于NEC? 明确准许通用设备使用的危险场合。
详见NEC 501-4(b)。

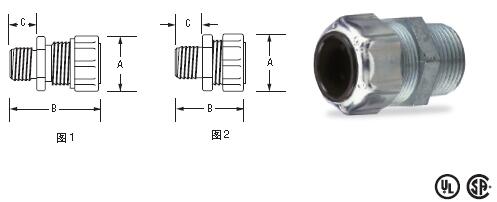

产品 编号 适用电缆规 格 (IN) 承口 尺寸 小 管颈 直径 (MIN.) FIG. 尺寸 (IN) 套管 零件号 压紧螺母 型号护圈型号 接头本体 型号 规格范围
小 -大A B C

2516? .060–.125 1?4" 23?64" 2 33?64 17?16
15?32 035-73377-5 035-73377-3 035-73377-9 035-73377-1
2517? .120–.250 1?4" 23?64" 2 13?64 17?16
15?32 035-73377-6 035-73377-3 035-73377-9 035-73377-1
2518? .060–.150 3?8" 29?64" 2 31?32 11?2
15?32 035-73377-7 035-73377-4 035-73377-9 035-73377-2
2519? .150–.300 3?8" 29?64" 2 31?32 11?2
15?32 035-73377-8 035-73377-4 035-73377-9 035-73377-2
2520 .125–.250 1?2" 9?16" 1 121?32
5?8 053-71411-1 053-71411-37 035-72735-1 053-71411-43
2521 .250–.375 1?2" 9?16" 1 11?8 121?32
5?8 053-71411-2 053-71411-37 035-72735-1 053-71411-43
2522 .375–.500 1?2" 9?16" 1 11?8 121?32
5?8 053-71411-3 053-71411-37 035-72735-2 053-71411-43
2523 .450–.560 1?2" 9?16" 1 11?8 121?32
5?8 053-71411-4 053-71411-37 035-72735-2 053-71411-43
2524* .500–.625 1?2" 5?8" 1 13?8 13?4
5?8 053-71411-59 053-71411-38 035-72735-3 033-72259-21
2525* .625–.750 1?2" 5?8" 1 13?8 13?4
5?8 053-71411-60 053-71411-38 035-72735-3 033-72259-21
2530 .125–.250 3?4" 13?16" 1 13?8 13?4
9?16 033-72259-1 053-71411-38 035-72735-4 053-71411-44
2531 .250–.375 3?4" 13?16" 1 13?8 13?4
9?16 053-71411-5 053-71411-38 035-72735-4 053-71411-44
2532 .375–.500 3?4" 13?16" 1 13?8 13?4
9?16 053-71411-58 053-71411-38 035-72735-4 053-71411-44
2534 .500–.625 3?4" 13?16" 1 13?8 13?4
9?16 053-71411-59 053-71411-38 035-72735-3 053-71411-44
2535 .625–.750 3?4" 13?16" 1 13?8 13?4
9?16 053-71411-60 053-71411-38 035-72735-3 053-71411-44
2536* .750–.880 3?4" 3?4" 1 13?8 115?16
5?8 053-71411-61 053-71411-39 035-72735-5 033-72259-22
2541 .250–.375 1" 49?64" 1 111?16 123?32
9?16 053-71411-5 053-71411-38 035-72735-4 053-71411-45
2542 .375–.500 1" 49?64" 1 111?16 123?32
9?16 053-71411-58 053-71411-38 035-72735-4 053-71411-45
2544 .500–.625 1" 49?64" 1 111?16 123?32
9?16 053-71411-59 053-71411-38 035-72735-3 053-71411-45
2545 .625–.750 1" 49?64" 1 111?16 123?32
25?32 053-71411-60 053-71411-38 035-72735-3 053-71411-45
2546 .750–.880 1" 63?64" 1 111?16 17?8
9?16 053-71411-61 053-71411-39 035-72735-5 053-71411-46
2547 .875–.985 1" 63?64" 1 111?16 17?8
9?16 053-71411-62 053-71411-39 035-72735-5 053-71411-46
2548* .880–1.065 1" 29?32" 1 21?16 23?8
25?32 053-71411-63 053-71411-40 035-72735-6 033-72259-23
2549* 1.065–1.205 1" 29?32" 1 21?16 23?8
25?32 053-71411-64 053-71411-40 035-72735-6 033-72259-23
2558 .880–1.065 11?4" 117?64" 1 21?8 25?32
5?8 053-71411-63 053-71411-40 035-72735-6 053-71411-47
2559 1.065–1.205 11?4" 117?64" 1 21?16 25?32
5?8 053-71411-64 053-71411-40 035-72735-6 053-71411-47
2556* 1.187–1.375 11?4" 11?4" 1 25?16 21?2
13?16 053-71411-18 053-71411-41 035-72735-7 033-72259-24
2557* 1.375–1.485 11?4" 11?4" 1 25?16 21?2
13?16 033-72259-2 053-71411-41 035-72735-7 033-72259-24
2562 .812–1.000 11?2" 17?16" 1 25?16 21?2
13?16 033-72259-3 053-71411-41 035-72735-7 053-71411-48
2563 1.000–1.187 11?2" 17?16" 1 25?16 217?16
11?16 053-71411-17 053-71411-41 035-72735-7 053-71411-48
2564 1.187–1.375 11?2" 17?16" 1 21?4 217?16
11?16 053-71411-18 053-71411-41 035-72735-7 053-71411-48
2565* 1.375–1.625 11?2" 129?64" 1 23?4 25?8
13?16 053-71411-65 053-71411-42 035-72735-8 033-72259-25
2573 1.125–1.375 2" 17?8" 1 23?4 25?8
13?16 053-71411-66 053-71411-42 035-72735-8 053-71411-49
2574 1.375–1.625 2" 17?8" 1 23?4 25?8
13?16 053-71411-65 053-71411-42 035-72735-8 053-71411-49
2575 1.625–1.875 2" 17?8" 1 23?4 31?2
13?16 053-71411-67 053-71411-42 035-72735-8 053-71411-49
2576* 1.750–1.965 2" 129?32" 1 37?32 31?2
13?16 033-72259-5 033-72259-17 035-72735-9 033-72259-26
2577* 1.937–2.187 2" 129?32" 1 37?32 31?2
13?16 033-72259-6 033-72259-17 035-72735-9 033-72259-26
2584 1.750–1.965 21?2" 2" 1 37?32 33?4 11?32 033-72259-5 033-72259-17 035-72259-14 033-72259-27
2585 1.937–2.187 21?2" 2" 1 37?32 33?4 11?32 033-72259-6 033-72259-18 033-72259-14 033-72259-27
2586* 2.156–2.360 21?2" 25?32" 1 315?16 41?4 11?32 033-72259-7 033-72259-19 033-72259-15 033-72259-28
2587* 2.350–2.565 21?2" 25?32" 1 315?16 41?4 11?32 033-72259-8 033-72259-19 033-72259-15 033-72259-28
2592 2.156–2.360 3" 213?32" 1 315?16 41?4 11?32 033-72259-7 033-72259-19 033-72259-15 033-72259-29
2593 2.350–2.565 3" 213?32" 1 315?16 41?4 11?32 033-72259-8 033-72259-19 033-72259-15 033-72259-29
2594 2.535–2.750 3" 213?32" 1 315?16 41/4 11?32 033-72259-9 033-72259-19 033-72259-15 033-72259-29
2595* 2.735–2.985 3" 213?16" 1 411?16 413?16 11?8 033-72259-10 033-72259-20 033-72259-16 033-72259-30
2596* 2.970–3.220 3" 213?16" 1 411?16 413?16 11?8 033-72259-11 033-72259-20 033-72259-16 033-72259-30



- 防水型电缆接头 — 45°弯头型



产品 编号 电缆规格 小– 大(IN.) 承口规格 尺寸 (IN.) 管颈 A B C 直径
2200 .125–.250 1?2" 11?8 19?32 9?16 37?64
2201 .250–.375 1?2" 11?8 19?32 9?16 37?64
2202 .375–.500 1?2" 11?8 19?32 9?16 37?64
2203 .450–.560 1?2" 11?8 19?32 9?16 37?64
2204* .500–.625 1?2" 13?8 113?32 9?16 37?64
2205* .625–.750 1?2" 13?8 113?32 9?16 37?64
2206 .125–.250 3?4" 13?8 113?32 5?8 25?32
2207 .250–.375 3?4" 13?8 113?32 5?8 25?32
2208 .375–.500 3?4" 13?8 113?32 5?8 25?32
2209 .500–.625 3?4" 13?8 113?32 5?8 25?32
2210 .625–.750 3?4" 13?8 113?32 5?8 25?32
2211* .750–.880 3?4" 111?16 11?2 11?2 3?4
2213 .375–.500 1" 13?8 11?2 25?32 15?16
2214 .500–.625 1" 13?8 11?2 25?32 15?16
2215 .625–.750 1" 13?8 11?2 25?32 15?16
2216 .750–.875 1" 111?16 115?32 25?32 15?16
2217* .875–.985 1" 111?16 115?32 25?32 15?16
2218* .880–1.065 1" 21?16 131?32 25?32 15?16
2219* 1.065–1.205 1" 21?16 131?32 25?32 15?16
2220* .880–1.065 11?4" 21?16 129?32 13?16 15?16
2221* 1.065–1.205 11?4" 21?16 129?32 13?16 15?16
2222* 1.187–1.375 11?4" 21?16 21?4 13?16 121?64
2223* 1.375–1.485 11?4" 21?16 21?4 13?16 121?64

- 防水型电缆接头—直角弯头型





UL 认证为防水直通型出口护套。
CSA 认证防水型
UL 文件编号E 13938
CSA 文件编号589 及4484
? UL 认证不适用。
* 彻底去除电缆外面的包覆层,使导线穿过接头本体。
遵守JIC 标准。
额定温度:105° C。
适用于NEC? 明确准许通用设备使用的危险场合。详见 NEC?。



产品 编号 电缆规格 小– 大(IN.) 承口规格 尺寸 (IN.) 管颈 A B C 直径
2268 .250–.375 1?2" 11?8 123?32 5?8 19?32
2269 .375–.500 1?2" 11?8 123?32 5?8 19?32
2270 .450–.560 1?2" 11?8 123?32 5?8 19?32
2250* .500–.625 1?2" 13?8 111?16 9?16 39?64
2251* .625–.750 1?2" 13?8 111?16 9?16 39?64
2252 .125–.250 3?4" 13?8 13?4 1?2 25?32
2271 .250–.375 3?4" 13?8 15?8 1?2 25?32
2272 .375–.500 3?4" 13?8 15?8 1?2 25?32
2273 .500–.625 3?4" 13?8 15?8 1?2 25?32
2274* .620–.750 3?4" 13?8 15?8 1?2 25?32
2253* .750–.880 3?4" 111?16 131?32 9?16 25?32
2254 .375–.500 1" 13?8 2 25?32 1
2255 .500–.625 1" 13?8 2 25?32 1
2256* .625–.750 1" 13?8 2 25?32 1
2275 .750–.875 1" 111?16 2 5?8 1
2276 .875–.985 1" 111?16 2 5?8 1
2257* .880–1.065 1" 21?16 221?32 25?32 15?16
2258* 1.065–1.205 1" 21?16 221?32 25?32 15?16
2277 .880–1.065 11?4" 21?16 27?8 11?16 15?16
2278 1.065–1.205 11?4" 21?16 27?8 11?16 15?16
2279* 1.187–1.375 11?4" 25?16 213?16 13?16 111?32
2280* 1.375–1.485 11?4" 25?16 213?16 13?16 111?32
2281 .812–1.000 11?2" 25?16 27?8 13?16 115?32
2282 1.000–1.187 11?2" 25?16 27?8 13?16 115?32
2283* 1.187–1.375 11?2" 25?16 27?8 13?16 115?32
2284 1.125–1.375 2" 225?32 31?4 27?32 131?32
2285 1.375–1.625 2" 225?32 31?4 27?32 131?32
2286 1.625–1.875 2" 225?32 31?4 27?32 131?32



- CHASE? 防水型电缆接头

产品编号 适用电缆 规格范围 (IN.) 管颈 直径导线规格 尺寸 (IN.) A B

2631 .125–.250 1?2" 9?16" 11?16 15?8
2632 .250–.375 1?2" 9?16" 11?16 15?8
2633 .375–.500 1?2" 9?16" 11?16 15?8
2634 .450–.560 1?2" 9?16" 11?16 15?8
2637 .125–.250 3?4" 25?32" 15?16 13?4
2638 .250–.375 3?4" 25?32" 15?16 13?4
2639 .375–.500 3?4" 25?32" 15?16 13?4
2640 .500–.625 3?4" 25?32" 15?16 13?4
2641 .625–.750 3?4" 25?32" 15?16 13?4
2646 .500–.625 1" 1" 15?8 113?16
2647 .625–.750 1" 1" 15?8 113?16
2648 .750–.880 1" 1" 15?8 113?16


适用于I 级2 类、II 级1 类和2 类以及III 级1 类和2 类危险区域。按照美国国家电气规范(NEC) 的专门规定,这些危险区域必须使用通用设备。
需搭配O 型密封圈、尼龙绝缘进线口和氯丁橡胶护套。
UL 认证为防水型直通出口套管。
CSA 认证防水型
温度范围:105° C UL 文件编号E 13938
CSA 文件编号589。CHASE? 防水型接头非常适用于外壳内部空间有限的装置。



- T&B 多孔软线接头 - ABB 公司的新型多孔防水型直通接头来提供直通和防水保护



产品编号 承口尺寸 (IN.) DIA. NO. 导线直径 (英寸)

2520–2 1?2" 2 .220
2530–2 3?4" 2 .220
2531–2 3?4" 2 .260
2531–3 3?4" 3 .260
2541–2 1" 2 .300
2542–2 1" 2 .375
2540–3 1" 3 .225
2541–3 1" 3 .300
2540–4 1" 4 .220
2555–2 11?4" 2 .500

注意:导线直径±0.010 范围内。
在许多应用中,常出现需要铺设两根电缆(例如,接近开关),但却只有一个接头的空间的情况。此时您可采 用ABB 公司的新型多孔防水型直通接头来提供直通和防水保护。而如果信号电缆数目增加,我们则为您提供了通过单个接头消除多个电缆应力的解决方案。



- T&B WMG-PC系列移动丝网电缆缠带

T&B 丝网电缆缠带需单独订购,适用于您已购置的Ranger? 接头和防水型电缆接头。因此,无需再购买新的接头。



应用

- 为适当的电缆支撑和电缆接头需要提供高夹持强度,且不损坏电缆包层。
- 锥形氯丁橡胶护套压紧,完全确保接头的防水性能。
- 为满足美国国家电气规范(NEC? ) 对危险环境电气设备的要求, 需结合密封件和线缆接头使用。

线缆型号

- S, SO, SV, ST, STD, SJ, SJO, SJT, SJTO, SVD

产品特性

- 防止导线严重弯曲和拉拔
- 用于铝制和/ 或钢制接头



怎样选择合适的编织网夹套

- 确定移动导线的外径,如200
- 确定一般开孔或螺纹承口的规格, 如 1?2"
- 选择电缆接头的型号, 如2520,2920AL
- 使导线外径与编织网夹套规格及电缆接头 性能相匹配,确定编织网夹套产品编号。 (如200 + 2520 = WMP-PC1)。



材料
编织网夹套为不锈钢材质,
扣环为铝质。
适用环境分类
普通场合
范围:
0.187 – 3.220




产品编号 夹套 规格 直通接头 直头型45° 90° RANGER? 钢制 RANGER? 铝制 ABB 钢制 RANGER? 钢制 ABB 钢制 RANGER? 钢制 RANGER? 铝制 ABB 钢制

WMG-PC1 .187–.250 2920 2920AL 2520 4920 2200 4960 4960AL 2267
WMG-PC2 .250–.375 2920 2920AL 2521 4920 2201 4960 4960AL 2268
WMG-PC3 .375–.500 2921 2921AL 2522 4921 2202 4961 4961AL 2269
WMG-PC4 .500–.625
2922 2922AL 2524 4922 2204 4962 4962AL 2250
2932 2932AL 2534 4932 2209 4972 4972AL 2273
2941 2941AL 2544 4941 2214 4981 4981AL 2255
WMG-PC5 .625–.750
2922 2922AL 2525 4922 2205 4962 4962AL 2251
2932 2932AL 2535 4932 2210 4972 4972AL 2274
2941 2941AL 2545 4941 2215 4981 4981AL 2256
WMG-PC6 .187–.250 2930 2930AL 2530 4930 2206 4970 4970AL 2252
WMG-PC7 .250–.375
2930 2930AL 2531 4930 2207 4970 4970AL 2271
— — 2541 — — — — —
WMG-PC8 .375–.500
2931 2931AL 2532 4931 2208 4961 4961AL 2272
2940 2940AL 2542 4940 2213 4980 4980AL 2254
WMG-PC9 .750–.875
— — 2536 — 2211 — — 2253
2942 2942AL 2546 4942 2216 4982 4982AL 2275
WMG-PC10 .875–1.000 — — 2547 — 2217 — — 2276
WMG-PC11 .875–1.000
— — 2548 — 2218 — — 2257
— — 2558 — 2220 — — 2277
WMG-PC12 1.000–1.125
— — 2548 — 2218 — — 2257
— — 2558 — 2220 — — 2277
— — 2549 — 2219 — — 2258
— — 2559 — 2221 — — 2278
WMG-PC13 1.125–1.250
— — 2549 — — 2258 2258 2219
— — 2559 — 2221 — — 2278
WMG-PC14 1.125–1.250
— — 2556 — — 2279 2279 2222
— — 2563 — — — — 2282
— — 2564 — — — — 2283
WMG-PC15 1.250–1.375
— — — — 2222 — — 2256
— — 2564 — — — — 2283
WMG-PC16* 1.375–1.500 — — 2557 — 2223 — — 2280
WMG-PC17* 1.125–1.250 — — 2573 — — — — 2284
WMG-PC18* 1.250–1.375 — — 2573 — — — — 2284
WMG-PC19* 1.375–1.500
— — 2565 — — — — 2285
— — 2574 — — — — —
WMG-PC20* 1.500–1.625
— — 2565 — — — — 2285
— — 2574 — — — — —
WMG-PC21* 1.625–1.750 — — 2575 — — — — 2286
WMG-PC22* 1.750–1.875 — — 2575 — — — — 2286

* 仅可采用带有此类产品编号的压紧螺母代替。






美国DMK Engineering Solutions公司
信德迈科技(北京)有限公司 CNMEC Technology


地址:北京市朝阳区望京街10号望京SOHO塔1C座2115室
邮编:100102
电话:010-8428 2935, 8428 9077, 8428 3983
手机:139 101 22694
Http://www.cnmec.biz
E-mail:sales@cnmec.biz
传真:010-8428 8762


京ICP备08000916号
京公网安备 11010502019740
