KCGL 系列- 尺寸达 9/16” (14.29 mm)，压力达 60000 psi (4137 bar)

适用于管道系统中的极端振动和/或冲击条件，例如定位阀门或安装在压缩机、高压灭菌器附近的无支撑管线上防振夹头压盖组件提供锥形螺纹连接。夹头压盖组件可与标准高压灭菌器高压连接完全互换，提供同样有效的压力处理能力。

在标准连接系统中，过度振动或移动对管道螺纹区域施加的弯曲应力可能导致螺纹后部管道过早疲劳失效。通过将应力集中移回油管的无螺纹部分并提供楔形夹持动作，Autoclave Engineers 抗振夹头压盖组件加强了整个结构。随着应力集中的降低和整体应力水平保持远低于材料的耐久性极限，结果实际上是无限的振动疲劳寿命。

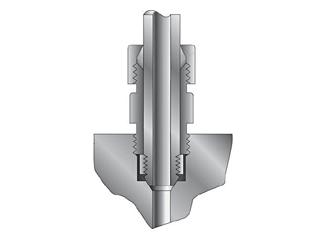

与其他抗振连接相比，夹头压盖组件采用了与 Autoclave 高压连接相同的锥形和螺纹特征，其设计更简单、更经济。在 KCGL 系列中，压紧螺母是凹进的，以容纳锥形开槽筒夹，该筒夹在管道螺纹区域后面的一点处夹住管道。该设计在筒夹和压紧螺母的相应锥度之间提供了微小的角度差异。当螺母拧紧时，它的作用是将夹头的锥形端楔入与管道的夹持接合，同时迫使套环和管道组件与连接座线接触。

标准高压灭菌器工程师项圈不包括在完整组件中。

注意：特殊材料组件可以提供四个平面来代替标准六角。
所有尺寸仅供参考，可能会发生变化。
为了获得及时的服务，Autoclave 库存精选产品。请咨询您当地的代表。
所有一般销售条款和条件，包括我们的责任限制，适用于所有销售的产品和服务。

抗振_中
高压（至 150,000 psi MAWP）防振夹头压盖

KCBGLX 系列- 尺寸达 1" (25.40 mm)，压力达 43000 psi (2965 bar)
系列 KCBGL - 尺寸达 1/4" (6.35 mm)、5/16" (7.94 mm)、3/8" (9.53 mm) ), 压力高达 150000 psi (10342 bar)

对于管道系统中的极端振动和/或冲击条件，例如在压缩机附近的无支撑管线上定位阀门或配件，高压灭菌器锥形和螺纹连接与抗振动夹头压盖组件。与其他抗振连接相比，筒夹压盖组件采用了与 Autoclave 高压连接相同的锥形和螺纹特征，其设计更简单、更经济。

KCBGLX 和 KCBGL 系列扩展了压盖螺母，为锥形开槽筒夹和筒夹螺母提供空间。该设计在夹头和压紧螺母的相应锥度之间提供了微小的角度差异。由于螺母是紧的，它起到将夹头的锥形端楔入与管道的夹持接合的作用。

标准高压灭菌器工程师项圈不包括在完整组件中。

所有尺寸仅供参考，可能会发生变化。
为了获得及时的服务，Autoclave 库存精选产品。请咨询您当地的代表。
所有一般销售条款和条件，包括我们的责任限制，适用于所有销售的产品和服务。

防振夹头压盖组件（高压和超高压 - 60,000psi - 150,000 psi）
高压至 150,000 psi (10342 bar) 抗振夹头和压盖 KCGL、KCBGLX 和 KCBGL 系列

自 1945 年以来，Parker Autoclave Engineers 设计并制造了优质阀门、配件和管道。Parker Autoclave 的高压抗振夹头和压盖组件的尺寸范围从 1/4" 到 1" 管尺寸。用于管道系统中的极端振动和/或冲击条件，例如在压缩机附近的无支撑管线上定位阀门或配件。

特征
- 延长油管寿命
- 管道尺寸为 1/4"、5/16"、3/8"、9/16" 和 1"。
- 锥形开槽夹头
- 工作温度从 -423oF (-252oC) 到 1200oF (649oC)。
- 锥形螺纹连接

优点
Parker Autoclave 的高压抗振夹头和压盖组件用于化学/石化、研究、石油和天然气行业以及喷水市场的组件。

High Pressure Series KCGL High Anti-Vibration Collet Gland Assembly

High Pressure Series KCBGLX & KCBGL High Anti-Vibration Collet Gland Assembly
