8000系列描述
Barksdale 8000系列机械开关集Barksdale紧凑型开关所有之经验和积累，在竞争激烈的行业内享有顶级质量和可靠性的口碑。通过6至8,700 psi（0.6至600 bar）的6个不同压力范围，客户可以选择膜片型或活塞型，以满足其特定应用需求。CETOP法兰螺栓连接的压力端口块的大量选择为客户提供了灵活性，可以独立于开关订购各种压力端口，从而降低库存成本。Barksdale Series 9000 pressure switch offers uncompromising performance in a compact design. As a smaller sibling to the Series 8000, the Series 9000 measures 1.2 x 1.2 x 3.8 inches. It features a long pressure spring for precise switch point adjustments and excellent accuracy at +/- 2% of full scale. Additional features include an adjustable pressure range from 90 to 5800 psi with a proof pressure up to 8700 psi, standard aluminum body construction and a tamper-resistant adjustment set screw. Options include factory preset, US or European standard process connections and either NBR or FKM seals. The Series 9000 has been proven in the field for years in Europe, providing reliable performance in stationary and mobile hydraulics, machine tool and factory automation, making it a good choice for your pressure switch needs。
Barksdale 8000系列紧凑型压力开关
8000 Series Mechanical Compact Pressure Switch
特征:
经过验证的固定和移动液压应用设计
宽设定点压力范围
提供广泛的配置
精确的设定值调整
出厂预置或现场可调
UL类型4，IP65，IP67，IP68，Ex ia认证
典型应用 Applications:
液压动力单元
工程机械
气动系统
铁路
工厂自动化
打包机和压实机
产品技术资料下载Downloads
- cULus - E42816 (EN)
- cULus - E42816 - Components (EN)
- Series 8000-EXI Datasheet (Intrinsically Safe Models) (EN)
- Series 8000 Installation Manual (EN)
- Series 8000 Datasheet (EN)
- Cable and Connector Accessories (EN)
-
Sensors & Switches for Wind Turbines - Barksdale GmbH
传感器和开关在风力发电机的产品应用
技术规格
| 重复精度： |
膜片型：±2％的典型精度
活塞型：±1％的典型精度 |
微动开关：
类型：
额定电流： |
单刀双掷
银触点：3A @ 250 VAC
5A @ 125 VAC
3A @ 30 VDC
金触点：0.1A @ 125 VAC
0.1A @ 30 VDC |
| 开关频率： |
活塞型： 60次/ 分钟
膜片型： 30次 / 分钟 |
浸润部件：
工艺接头：
外壳：
密封和隔膜：
调节螺丝： |
300系列不锈钢
压铸铝230
丁腈橡胶（NBR）的标准; 氟橡胶（FKM），三元乙丙橡胶（EPR）可选
300不锈钢（HEX 5毫米） |
| 电气连接： |
见尺寸图 |
| 外壳等级： |
NEMA 4; IP65，IP67，IP68 |
压力连接：
可选：
防爆II1G防爆保险IIB T6
防爆II1G防爆保险IIC T6
防爆II1GD防爆保险D20 T100 |
可选的附加选项;请参见产品配置表
本安型
DIN插头
电缆式
DIN插头和电缆式 |
认证：
标准：
|
UL / cULus认证（CSA）
GOST R |
环境温度范围：
活塞式开关：
隔膜开关： |
-40°F至+ 176°F（-40°C至+ 80°C）
-4°F至+ 176°F（-20°C至+ 80°C） |
调节指示：
设定值调整： |
顺时针旋转调节螺丝以增加压力设定值;
逆时针旋转调节螺丝以减小压力设定值。 |
重量：
GETOP法兰：
转接头式：
90°转接头式： |
0.77磅。（350克）
1.36磅。（620 克）
1.48磅。（675克） |
|
|
|
*查看产品配置表的其他选项。 |
产品参数表:
8000系列数据表
8000EXI数据表
电缆和插头附件
操作手册
8000系列安装手册
详细
为什么选用Barksdale的械式压力开关
风机：制动应用
风能是一个日益增长的行业，它提供超越传统工业应用的独特挑战风塔可以高达394英尺(120米)，通常使用在偏远地区。液压动力单元(HPU)位于风力涡轮机(机舱)的主体内，以便为涡轮机提供动力和控与制，这些HP经常受到温度极以及间长。由于这些原因，部件可靠性和长寿命是关健要求。
转子制动器是风力祸轮机内的子系统之一。该制动器用于于控制超速(转子旋转比由于大风而设计的更快的状况)，并且“停放”涡轮叶片，在维护期间或在暴风雨条件下将它们保持在适当位置。HPU用于为制动器提供动力，提供夹紧制动钳所游的液压力。在HPU上用 Barksdale9000系列压力开关，以保持蓄能器上的压力。 Barksdale已经取代了类似 Rexroth、 Norgren和GEM等竞争对手的类似应用产品，主要因素是法兰安装方式、 Barksdale的质量声、高压循环寿命和抗EMl。
Barksdale产品还有其他应用：齿轮箱的液位控制、以及HPU的液压流体的温度和液位控制。
你知道么
Barksdale 8000系列压力开关是在欧洲设计的，美国的许多风力轮机系统也在欧洲设计，使得8000系列对这些类型的应「用是一个好的择。现在在美国制造，8000列压力开关在大多数型导上提供UL和cULs认证，使其优于我们的一些数洲竞争对手，他们不能提供此批准。
为什么选用 Barksdale机械式压力开关?
制动器监测系统:制动失效提示
各地的主题公固和游乐固严重依較电车和手推车作为将游客运送到各个目的地的工具。对于运输车来讲，到车制动系统是一个非常重要的部分。位于每个电车的前面是一个 Barksdale的8000系列压力开关。该机械开关用作监控没备，向位于电动车中的VC(车辆信息中心)提供电气反，以向操作员报告低液压压力。结合制动机构需要足够的制动压力(通富为60ps)。如果在制动器肩动期间倍号要失，系统警告 Power Car的
操作员关于可能的电车拖车制动器故障原因。
800系列E力开天是该应用的送操，紧终的尺寸和法兰安装形式易于使用。EPDM密封件符合本应用中使用的液压制动液，的止过早磨提。该外壳防护的标准为UL4类、用于户外使用，并已被证明在许多工程机液压应用中是可的。根需要，有限多理由选择机械开关。
知道么
8000系列紧型压力开关具有用于船应用的GL认证。造船的特珠环境滑要测量产晶的特质量要求。Barksdale还提供了其他用种具有GL认证的产品系列每天在造船的所有领城和海学上的船拍上使用。
需求 |
特点 |
优势 |
较宽的压力调片活形式
|
膜片或活塞形式 |
可调节范围从 6-8700psi |
认证机构 |
包括 UUL 和 CSA 认证
|
提供产品质量和安全的保证
|
方便简单的压力设定 |
外部谓节螺钉调节 |
精确的设定点调，易于访间
|

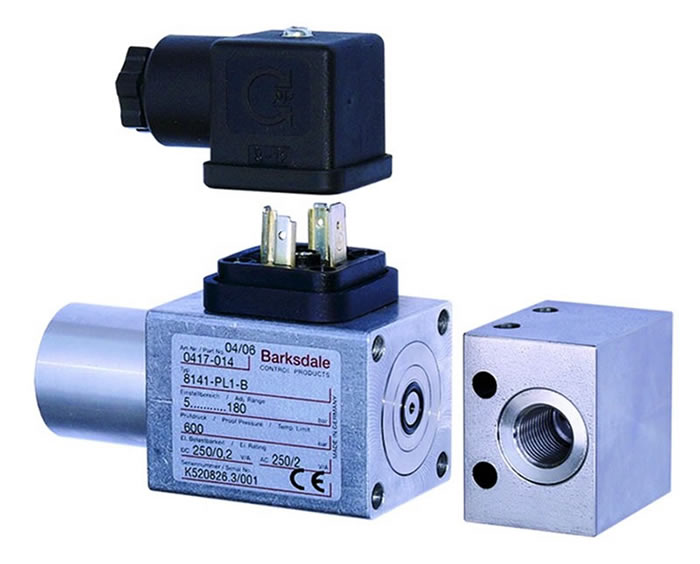

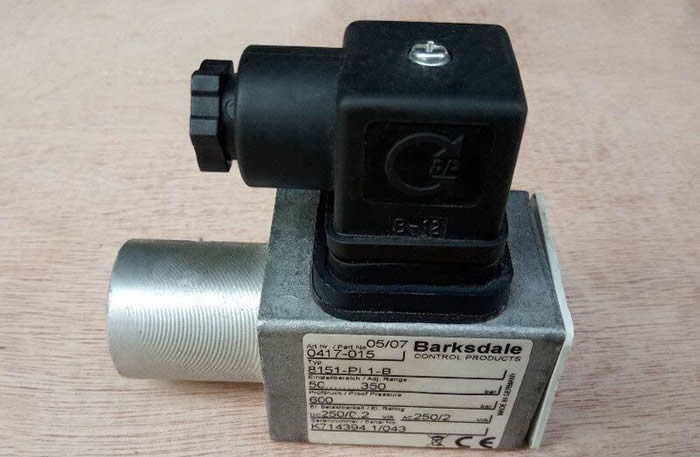

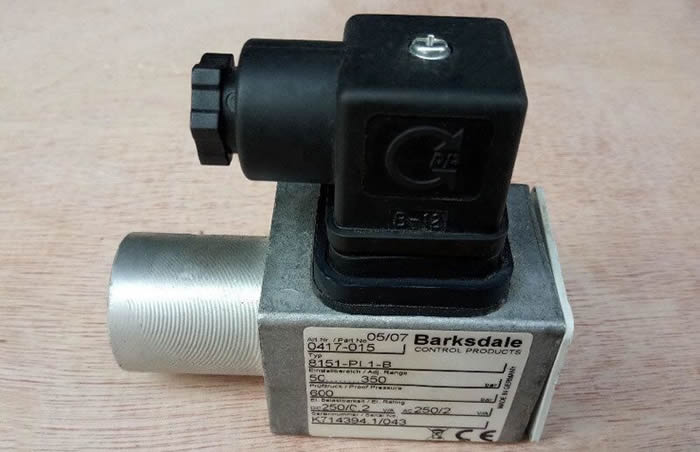

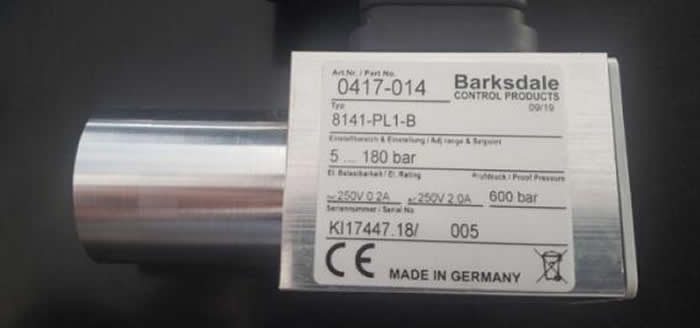

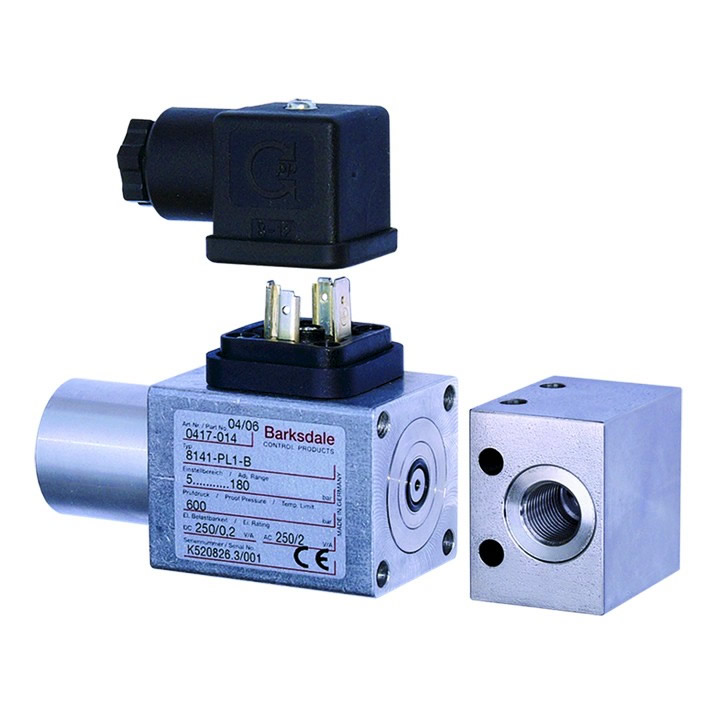

- Barksdale 800系列机械式压力开关实物照片
|
