Barksdale II型阀驱动型重载阀 - 手动换向阀
Actuated Heavy Duty Valves Series II - 14, 18, 92, 376, 20, 562
Pilot Operated Shear-Seal Directional Control Valve, integrated actuator for up to 6,000 psi

Barksdale的专利系列II阀门通过将重型Shear-Seal阀门的可靠特性与齿条和小齿轮先导执行器的可靠性结合在一起,集成了一体化封装,提供了解决方案。能够在高达6000 psi的压力下处理高速流量,并且可以承受受污染的介质,因此II系列阀门成为严苛应用的选择。典型应用:陆上和近海石油钻探控制BOP控制单元、 钢厂、 船用液压控制系统以及 炼油厂和化工厂。



Barksdale II型阀驱动型重载阀_手动换向阀中文选型样本资料下载
Actuated Heavy Duty Valves Series II - 14, 18, 92, 376, 20, 562
Pilot Operated Shear-Seal Directional Control Valve, integrated actuator for up to 6,000 psi


II系列 - 14,18,92,376,20,562
先导式剪切式定向控制阀,集成执行器,高达6,000 psi



特征:

原始Shear-Seal技术
空气或液压一体式执行器
2-和3-位
卓越的转变性能
高速流
紧凑的设计
耐腐蚀材料
位置指示
技术规格




典型应用:

陆上和近海石油钻探控制BOP控制单元、 钢厂、 船用液压控制系统以及 炼油厂和化工厂

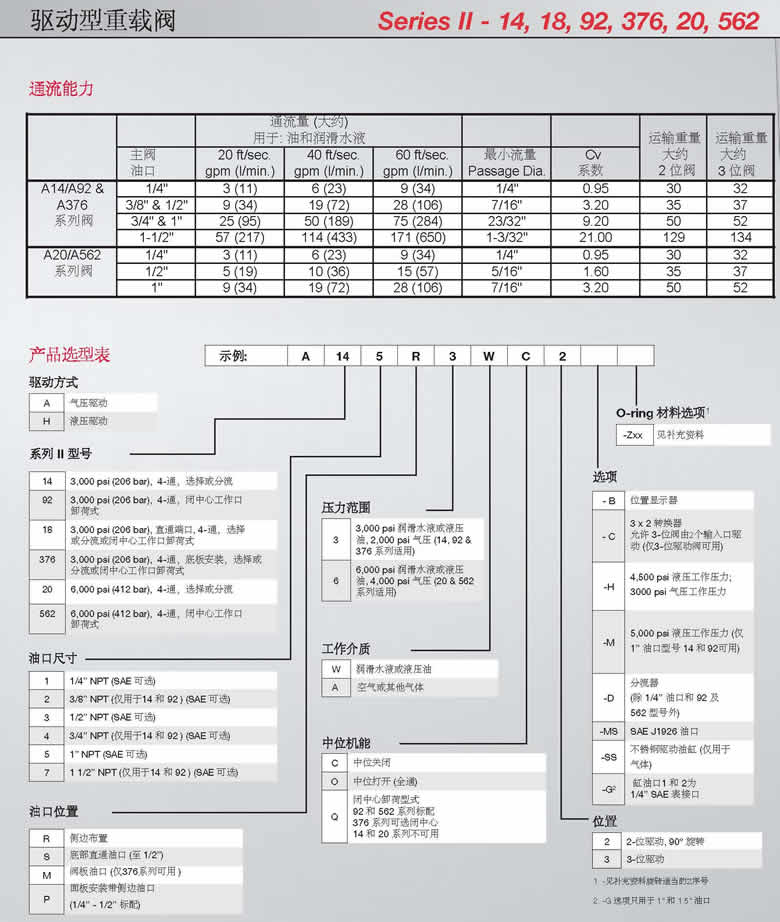

产品参数表

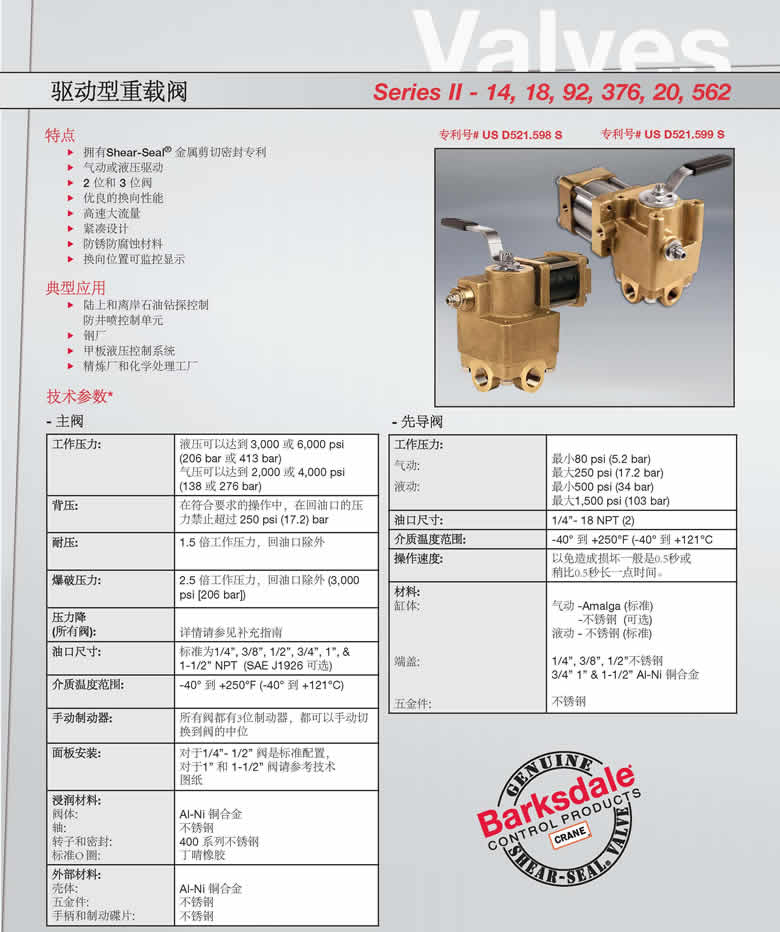

II系列阀数据表
阀门补充指南

Barksdale的专利系列II阀门通过将重型Shear-Seal阀门的可靠特性与齿条和小齿轮先导执行器的可靠性结合在一起,集成了一体化封装,提供了解决方案。能够在高达6000 psi的压力下处理高速流量,并且可以承受受污染的介质,因此II系列阀门成为严苛应用的选择。







技术规格

- 主阀
工作压力: 液压高达3,000或6,000 psi(206 bar或413 bar)
空气高达4,000 psi(276 bar)
背压: 在回油口压力不超过250 psi(17.2)bar,以达到令人满意的操作
证明压力: 1.5倍工作压力,回油口除外
爆破压力: 2.5倍工作压力,回油口除外(3,000 psi [206 bar])
压降(全阀): 有关详细信息,请参阅补充指南
移植: 1/4“,3/8”,1/2“,3/4”,1“和”1-1 / 2“NPT标准(SAE J1926选项)
介质温度范围: -40°至+ 250°F(-40°至+ 121°C)
手柄: 所有阀都具有3位置的手动换档到中心位置

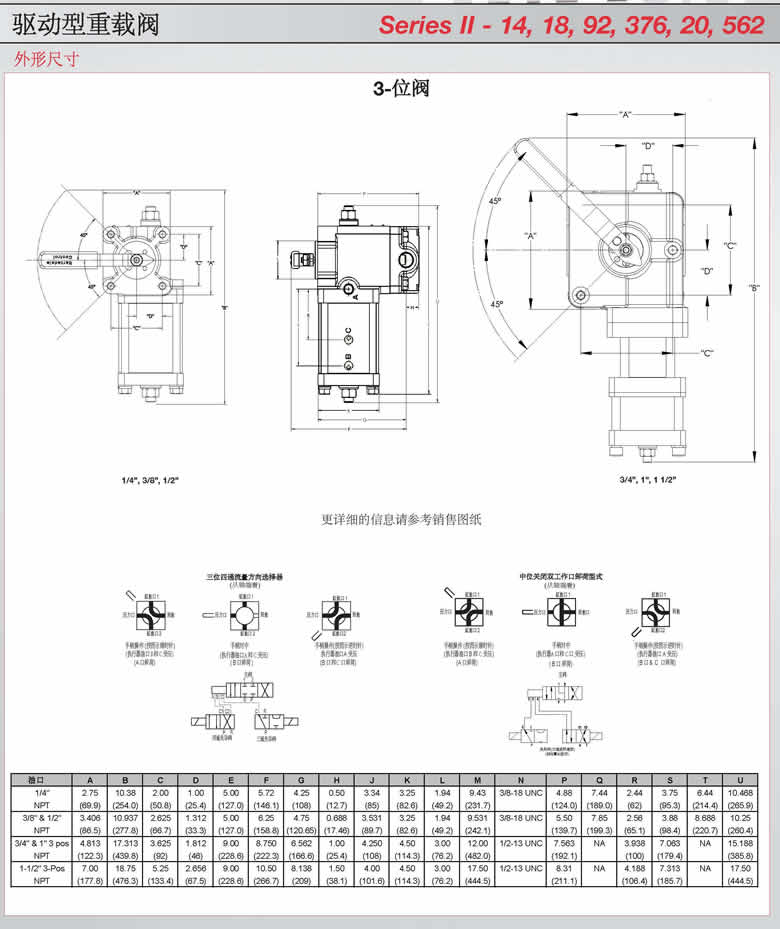

面板安装: 1/4“ - 1/2”阀的标准参考1“和1-1 / 2”阀的销售图纸
润湿材料:
阀体:
轴:
转子和密封件:
标准O型圈:
Al-Ni铜合金
不锈钢
400系列不锈钢
丁腈橡胶
外部:
外壳:
硬件:
手柄和止动盘:
铝镍青铜
不锈钢
不锈钢
- 先导阀
工作压力:
空气:

液压:
80 psi(5.2 bar)
250 psi(17.2 bar)
500 psi(34 bar)
1,500 psi(103 bar)
接口: 1/4“ - 18 NPT(2)
介质温度范围: -40°至+ 250°F(-40°至+ 121°C)
操作速度: 大于或等于1/2秒以避免损坏。
材料:
气缸:



端盖:


五金件:
空气-Amalga(标准)
空气不锈钢(选项)
液压 - 不锈钢(标准)

不锈钢1/4“,3/8”,1/2“
Al-Ni青铜3/4”1“& 1-1 / 2“

不锈钢
