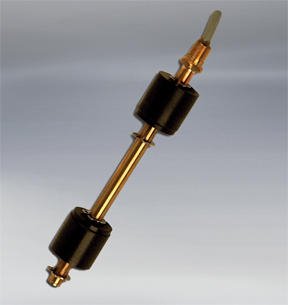

UNS-1000系列液位开关
Barksdale的UNS系列-1000液位开关
Barksdale的UNS系列-1000液位开关提供一个液位控制解决方案，是完全可定制您的应用程序的具体需求。UNS-1000液位开关可与五个浮标，每个都有独立的开关点进行配置。多种安装选项和材料齐备，确保与您的船只的兼容性，标准的建筑材料包括不锈钢和黄铜。浮子不锈钢和丁腈橡胶使用。其它材料可根据要求提供。交换机可配置无论是作为一个普通的电路（组1或2）或独立电路（组3或4）与SPST或SPDT簧片开关。对于需要低于220PSI压力的多个设定点的应用，系列UNS-1000是液位开关是您可靠的选择。
Barksdale UNS系列-1000液位开关
UNS-1000系列
D1T, D2T Series
多点液位开关
5个独立切换点。
典型应用：
液压动力装置
储油罐
溶剂回收系统
润滑油控制台系统
海洋应用
特征
完全可定制
多达5个独立切换点
正反转切换逻辑
适用于高粘度液体
可选的一体化温度开关
密封簧片开关
可在黄铜或不锈钢
多种安装和电气连接选项
技术规格
技术规格
工作压力： |
220 psig（15 bar），NBR（BUNA）和SS浮子 |
比重： |
NBR（BUNA） - .57 g / cm3 SS - .71 g / cm3 |
安装位置： |
垂直，±30°，通过顶部或底部 |
防护等级： |
IP65，用于ST-，KL-和PG-设计
IP67，IP68可根据要求
IP54进行K设计 |
工作温度： |
+14°F至+221°F（-10°C至+105°C），PVC电缆 |
特殊设计选项：（请求） |
DR - 阻尼管
HT - 高温硅胶电缆
-40°F至+302°F（-40°C至+150°C）
U - 安装位置通过底部
PT100 - PT100元件
V V - 垂直调整
Exi - ATEX认证EEx ia |
联系方式： |
NO或NC以空罐为基础定义，并通过顶部进行安装。 |
重量： |
取决于长度和设计 |
开关点数量
KL6C AL接线盒 KL12C AL接线盒 ST1 DIN连接器 ST2 DIN连接器 PG电缆接头
| 连接组1 |
5 |
5 |
2 |
5 |
3 |
| 连接组2 |
2 |
4 |
1 |
2 |
1 |
| 连接组3 |
3 |
4 |
1 |
3 |
2 |
| 连接组4 |
2 |
3 |
1 |
2 |
1 |
组合
材料 安装 电气连接 浮动
| 不锈钢（VA） |
T1 NPT FLA3 |
DIN连接器（ST1＆ST2）
接线盒（KL6C
或KL12C）
电缆接头（PG）
PVC电缆（K） |
316不锈钢（VA27） |
1/8 NPT
1/2 NPT |
电缆接头（PG）
PVC电缆（K） |
| 黄铜（MS） |
T1 NPT |
DIN连接器（ST1＆ST2）
接线盒（KL6C
或KL12C）
电缆接头（PG）
PVC电缆（K） |
NBR BUNA-N（BN25） |
1/8 NPT
1/2 NPT |
电缆接头（PG）PVC电缆（K）
PVC电缆（K） |
