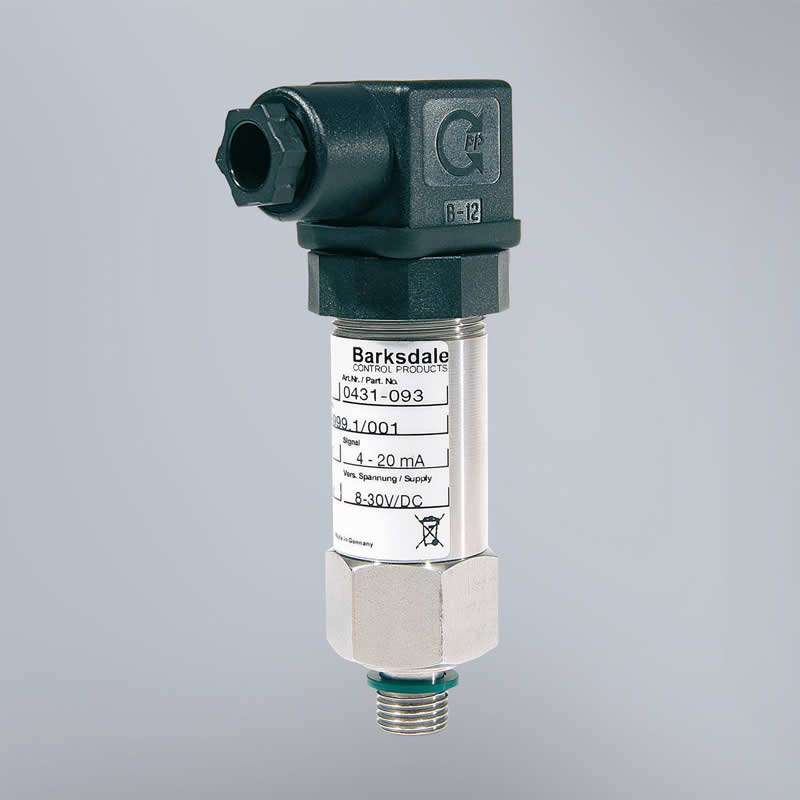

Barksdale UPA2 Electronic pressue transducer
电子式压力传感器
Barksdale 用于一般测量任务的电子式压力变送器，带有内置或平流不锈钢隔膜，线性误差0.5%和0.25%满量程的精度。UPA2 Electronic pressue transducer 电子式压力传感器特点是各种量程；绝对和表压范围；结实耐用的不锈钢结构和具有GL (德国船级社）认证。UPA2 Electronic pressue transducer for general pressure measurement applications, with internal or flush stainless steel diaphragm, accuracy class 0.5% and 0.25% f. s.
Measuring ranges:
-1...0 bar to 0...800 bar gauge表压
0...1 bar 0...10 bar absolute pressure绝对压力
Barksdale UPA2 Electronic pressue transducer 电子式压力传感器
特征
测量范围：
-1 ... 0 bar至0 ... 800 bar gauge
0 ... 1 bar 0 ... 10 bar绝对压力
技术规格
测量元件：压阻硅测量元件
保护等级：带PG为IP67/带插头为IP65
电气连接：4针插头，DiN EN 175 301-803-A (原DIN43650）
温度影响：小于等于±0.2%满量程/10K
补偿范围：-10°C...+70°C
重量：250g
应用领域
液压和气动，
过程和化学工业，
试验台，造船，海上应用
产品参数表
UPA2参数表
认证
GL 13774-99HH-UPA2-3-压力变送器
符合性声明-UPA2
操作手册
UPA2-UTA2-UTF2操作手册
特征
- 用于一般测量任务的电子压力传感器
- 多种测量范围
- 绝压和表压范围
- 零位和量程可调
- 坚固的不锈钢结构
- 防护等级 IP65。 IP67
- GL 认证（Germanischer Lloyd）可选
技术规格
配件
订单号 描述
| 926-0420 |
插头连接器，3 针 + PE，DIN EN 175 301-803-A（旧版 DIN 43650） |
| 998-9991 |
制造商测试证书 O DIN 55350 第 18 部分 4.2.1 |
| 998-9992 |
制造商测试证书 M DIN 55350 第 18 部分 4.2.2 |
G1/4
| 一种 |
过程连接 G1/4 acc. 符合 DIN ISO 228-1 |
| 乙 |
型材密封符合。 符合 DIN 3869 |
| C |
电缆密封套 Pg 11，夹紧范围 ? 6…8 mm / 0.23…0.31 in |
G1/2
| 一种 |
过程连接 G1/2 符合 符合 DIN ISO 228-1 正面齐平 |
| 乙 |
型材密封符合。 符合 DIN 3869 |
| C |
电缆密封套 Pg 11，夹紧范围 ? 6…8 mm / 0.23…0.31 in |
概述 UPA2
| 模型 |
UPA 2 |
| 测量范围 |
-1...0 到 0...800 bar 表压
0...1 bar 0...10 bar 绝对压力 |
| 输出信号 |
4... 20 mA（2 线）
0... 10 VDC（3 线） |
| 过程连接 |
G1/4 M 或 G1/2 M
（齐平）不锈钢 |
| 电气连接 |
插头，DIN EN 175 301-803-A（旧版 DIN 43650） |
| 介质温度范围 |
-25 °C ... +100 °C |
| 保护系统 |
IP67 带 PG / IP65 带插头 |
| 传感器元件 |
带有内部或齐平不锈钢隔膜的压阻式硅胶测量元件 |
| 特征 |
绝压和表压，多种量程 |
| 应用 |
OEM 应用、
液压和气动系统、测量和测试设备、
造船和海上应用 |
| 线性误差 |
类型。 < 0.2% fs
最大值 < 0.5% fs |
| 展示 |
--- |
| 开关量输出 |
--- |
| 选项 |
根据要求 |
| 温度影响 |
< 0.2 % fs / 10 K 从 -10 °C... +70 °C |
| 工作温度范围 |
-25 °C ... +80 °C |
| 电源供应 |
8... 30 伏直流电 |
技术数据
| 传感器元件： |
压阻式硅测量元件 |
材料：
....接液部件：
....电子外壳：
....密封件： |
不锈钢，垫子。 不。 1.4301
不锈钢，垫子。 不。 1.4301
氟橡胶、三元乙丙橡胶 |
| 保护系统： |
IP67 带 PG / IP65 带插头 |
| 防护等级： |
三 |
| 过程连接： |
G1/4 M、
G1/2 M 压力计连接
或准齐平隔膜 |
| 方面： |
?32 x 约 120 毫米
（带插头连接器） |
| 重量： |
250 克 |
测量范围 [bar]： 过
压 [bar]： |
-1...0 |
-1...+1 |
0.2 |
0.4 |
|
| 2.5 |
2.5 |
2.5* |
2.5 |
测量范围 [bar]： 过
压 [bar]： |
0.6 |
1 |
2 |
5 |
10 |
50 |
| 2.5 |
3 |
4 |
7 |
15 |
75 |
测量范围 [bar]： 过
压 [bar]： |
100 |
200 |
400 |
600 |
800 |
|
| 150 |
300 |
500 |
700 |
1000 |
| 线性误差： |
≤±0.5 % fs
（选项：≤±0.2 % fs） |
| 电气连接： |
插头 4 针，
DIN EN 175 301-803-A
（ 旧版 DIN 43650） |
| 温度影响： |
≤±0.2 % fs / 10K |
| 补偿范围： |
-10 °C ... +70 °C |
| 重复性： |
≤±0.1 % vfs |
温度范围：
....介质：
....电子：
....存储： |
-25 °C... +100 °C
-25 °C... +80 °C
-40 °C... +100 °C |
| 输出信号： |
4...20 mA（2 线）
0...10 V DC（3 线） |
| 电源供应： |
8... 30 V DC,
13... 30 V DC at 0... 10 V,
反极性保护
(SELV, PELV) |
| 能量消耗： |
最大限度。
最大 电流输出为 25 mA 5 mA 电压输出 |
| 加载： |
≤(Ub-10 V) / 20 mA |
| 延迟： |
≤1 毫秒 |
| 配件： |
用于限制压力
峰值的 阻尼螺钉 |
| 赞同： |
GL 可选 |
电气连接
联系 电流输出 4... 20 mA（2 线制） 电压输出 0... 10 V（3 线）
插头 电缆 GL电缆 插头 电缆 GL电缆
+ 供应 |
1 |
棕色的 |
蓝色 1 |
1 |
棕色的 |
蓝色 1 |
- 供应 |
2 |
白色的 |
蓝色 2 |
2 |
蓝色的 |
蓝色 2 |
+ 信号 |
--- |
|
|
3 |
白色的 |
白色 1 |
- 信号 |
--- |
|
|
--- |
|
|
订单号
标准减压器 DIN 43650, 4... 20 mA
测量范围 [bar] 相对压力 过压 [bar] 订单号。
G1/2“，齐平 G1/4“米
| 10 |
15 |
0431-032 |
0431-017 |
| 50 |
75 |
0431-043 |
0431-441 |
| 100 |
150 |
0431-036 |
0431-315 |
| 200 |
300 |
0431-042 |
0431-010 |
| 400 |
600 |
0431-038 |
0431-314 |
| 600 |
780 |
0431-464 |
0431-238 |
| 可应要求提供更多测量范围 |
UPA2
UPA2 edited 2019
Measuring ranges
-1...0 bar to 0...800 bar gauge
0...1 bar 0...10 bar absolute pressure
Electronic pressue transducer for general pressure measurement applications
With internal or flush stainless steel diaphragm
Accuracy class 0.5% and 0.25% f. s.
Applications
Hydraulics and pneumatics,
process- and chemical industry,
test beds, shipbuilding, offshore applications
|
