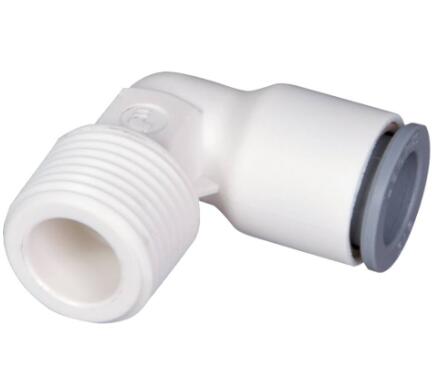

Parker LIQUIfit Fittings Parker派克 LIQUIfit 接头
Parker Fittings接头 Pneumatic Fittings

派克的 LIQUIfit 接头确保为液体传输应用提供可靠和紧凑的连接。LIQUIfit 为水应用提供“生态设计”的创新替代方案；无流体污染，环保有保障。作为推入式接头技术的世界领先者，派克的 LIQUIfit 接头将派克的专业知识扩展到水和饮料行业。LIQUIfit 车身由独特的生物基高性能聚合物制成，由可再生植物生产，以扩大非化石资源的使用。LIQUIfit 配件为水应用提供了一种“生态设计”的创新替代方案；无流体污染，环保有保障。
与以下 Parker Parflex Division 管一起使用。

- Parker LIQUIfit Fittings Parker派克 LIQUIfit 接头

- Parker Legris : LIQUI?t, Connection Solutions for Beverage & Fluids From -10°C up to +150°C
- Water & Beverage Connectors Products & Custom Solutions Catalog 3525LQ1

Parker's LIQUIfit fitings ensure reliable and compact connections for liquid transfer applications. LIQUIfit offers an "eco-designed" innovative alternative for water applications; no fluid contamination occurs and environmental protection is guaranteed. Being the world's leader in push-to-connect fitting technology Parker's Legris LIQUIfit push fit tube fittings extend Parker's expertise into the water and beverage industry. The LIQUIfit body is manufactured from a unique bio-based, high performance polymer produced from renewable plants, to expand the use of non-fossil-based resources. LIQUIfit quick connect water fittings offer an ”eco-designed” innovative alternative for water applications; no fluid contamination occurs and environmental protection is guaranteed.

- 聚乙烯

市场：
- 水过滤
- 饮料配给
- 生命科学
- 装瓶
- 半导体
- 医疗

特性/优点：
- 不锈钢抓环
- EPDM D 型密封件
- 符合 FDA、NSF 和欧洲水法规要求
- D 型密封件在静态和动态位置在管外径上提供可靠密封
- 高化学性阻力
- 夹持系统的移动减少，可防止任何泵送效应
- 无需管插入件或锁定夹
- 先进的夹持设计可实现无泄漏的
小弯曲半径- 市场上最紧凑的外形
- 符合人体工程学且美观的设计
- 易于清洁的外部形状
- 英制和公制尺寸，5/32" - 1/2"，4mm - 12mm
- NPTF、UNS、BST 螺纹

应用：
- 水净化系统
- 饮水机
- 冷热饮水机
- 冷却系统
- 食品加工
- CO2

Use with the following Parker Parflex Division tubing.
- Polyethylene
- Polypropylene
- Nylon

Markets:
- Water Filtration
- Beverage Dispensing
- Life Science
- Bottling
- Semi-Conductor
- Medical

Features and Benefits:
- Stainless steel grab ring
- EPDM D-seal
- Meets requirements of FDA, NSF 51 and NSF 61
- D-seal provides a positive seal on the O.D. of the tube , in both static and dynamic positions
- High chemical resistance
- Reduced movement of the gripping system prevents any pumping effect
- No tube insert or locking clip required
- Advanced gripping design allows a tight bend radius without leaks
- Most compact profile on the market
- Ergonomic and aesthetic design
- Easy-to-clean external shapes
- Inch & metric sizes, 5/32" - 1/2", 4mm - 12mm
- NPTF, UNS, BST threads

Applications:
- Water Purification Systems
- Water Dispensers
- Hot & Cold Drink Dispensers
- Cooling Systems
- Food Process
- CO2

Value:
Parker Hannifin's Fluid System Connectors Division's patented D-Seal technology provides superior sealing protection to enhance the tube connection, prolonging the fitting, resulting in increased OEM revenues by extending equipment life.

Technical Specifications

性能特点

形状

90? 弯头、三通、活接、十字、连接器、隔板、水龙头连接器、插头、Y 型活接头、帽、管异径管、插入式 45? 弯头、插入式 90? 弯头、插入式三通、插入式分支三通、旋转三通、旋转分支三通、90° 旋转弯头、适配器、旋转 Y 连接器

连接类型

推推、管杆和螺纹
NPTF、BSPT、BSPP

最低工作温度

35°F
2℃

最高工作温度

200 至 265 华氏度
93 至 130 °C

最大工作压力

230 磅/平方英寸
15 巴

管材

聚乙烯、聚丙烯

媒体

水、饮料、二氧化碳

应用

水净化、水/饮料配给、食品加工、医疗

符合规格

DI: 2002/95/EC (RoHS), 2011/65/EC, RG: 1935/2004/EC, FDA: 21 CFR, NSF 51 at 95°C, NSF/ANSI 61 - C HOT, DM 174, KTW, WRAS, ACSDI: 2002/95/EC (RoHS), 2011/65/EC, RG: 1935/2004/EC, FDA: 21 CFR, NSF 51 at 95°C, NSF/ANSI 61 - C HOT, DM 174, KTW、WRAS、ACS

建筑材料

主体：生物基聚合物或 POM 聚合物
密封：EPDM

密封材料

三元乙丙橡胶

抓环材料

不锈钢

产品风格

管对管、管对内螺纹、倒钩对管杆、管对内螺纹 UNS、管、管对管杆、管对管、立管对管

连接 1 管外径

5/32，到 1/2 英寸
4 至 12 毫米

连接 1 管杆外径

5/16 至 1/2 英寸
6 至 12 毫米

连接 1 尺寸

按压连接，管杆

连接 2 管外径

5/32 到 1/2 英寸
4 至 14 毫米

连接 2 软管内径

5/16 至 3/8 英寸
6 至 8 毫米

连接 2 管杆外径

5/16 至 1/2 英寸
4 至 12 毫米

连接 2 螺纹尺寸

1/4 到 1/2 英寸
1/8 至 1/2 毫米

连接 2 尺寸

按压连接，BSPT 内螺纹，管道内螺纹，倒钩，UNS，na，管杆，BSPT 外螺纹，管道外螺纹，BSPP 外螺纹
