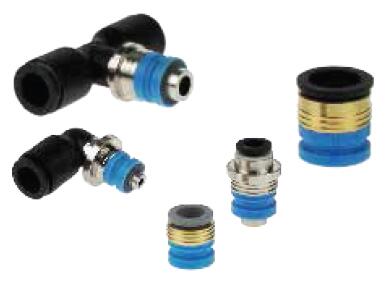

Parker Legris塑料埋入式接头： LF3000和LIQUIfit Carstick快速接头
Parker Legris Polymer Cartridges:LF3000 and LIQUIfit Carstick Quick Fitting
Parker Legris Carstick cartridges Quick Fitting

派克乐可利开发了获专利技术的Carstick埋入式接头系列产品，可确保非螺纹连接腔体组装前后密封系统完整性。一体式Carstick埋入式接头紧凑型设计能实现制造过程自动化，提高系统可靠性。派克乐可利开发了获得专利技术的Carstick埋入式接头系列产品，可确保非螺纹连接腔体组装前后密封系统的完整性。一体式Carstick埋入式接头的紧凑型设计能够实现制造过程的自动化，并提高系统的可靠性。Parker Legris has developed the range of patented Carstick cartridges guaranteeing the integrity of the sealing system before and after assembly in non-threaded cavities.The compact design of the one-piece Carstick cartridge enables automation of your
manufacturing process and improves the reliability of your system.

Parker Legris塑料埋入式接头： LF3000和LIQUIfit Carstick快速接头
Parker Legris Polymer Cartridges:LF3000 and LIQUIfit Carstick Quick Fitting

产品优势：

> 节省时间
- 接头无需加工螺纹，直接压入安装孔
- 预先密封、润滑和保护
- 埋入式接头安装过程中与安装孔自动对齐
- 生产到安装过程中，可有效防止产品受到污染
- 可以在相同的安装孔内安装多种管径的接头（快速接头）

> 技术可靠
- 与LF 3000相同的技术性能
- 快插式连接
- 全流量设计
- 确保压力和真空状态下的最佳流量
- LIQUIt Carstick埋入式接头与饮用水和食品流体兼容

> 可实现 自动化安装
- 确保产品正确地安装
- 接头完全集成到安装孔中
- 专门为自动化安装而设计的Carstick包装方式

产品类型：
- Carstick 埋入式接头
- 减径快速接头
- 快速接头弯头
- 快速接头加长弯头
- 快速接头45° 弯头
- 快速接头三通
- LIQUIfit 埋入式接头

应用：
- 机器人
- 汽车工艺
- 气动
- 半导体
- 水和饮料
- 包装
- 真空

技术特点：
LF 3000 Carstick 以及快速接头
- 流体：压缩空气
- 材料：工程聚合物，黄铜或化学镀镍黄铜，NBR，EPDM，FKM，不锈钢
- 压力：真空至20bar
- 温度：-20°C至+ 80° C
LIQUIfit Carstick
- 流体：食用液体，惰性气体
- 材料：工程聚合物，镀镍黄铜，NBR
- 压力：真空至16bar
- 温度：-10°C至+ 95°C

法规：
LF 3000 Carstick 以及快速接头
- ISO 14743:气动流体动力，用于热塑管快插接头
- DI:2002/95/CE (RoHS), 2011/65/CE
- DI:97/23/CE (PED)
LIQUIfit Carstick
- RG:1935/2004/CE
- FDA:21 CFR 177.1550
- NSF 51 to 95°C
- ACS
- DM 174 (意大利)
- DI:2002/95/CE (RoHS), 2011/65/CE
- DI:97/23/CE (PED)
- WRAS
- NSF/ANSI 61 - C HOT
- KTW: 埋入式接头可根据需求定制

技术:
- 气动接头
- 空气接头
- 空压机配件
- 压缩机配件
- 派克空气接头

性能特点

夹持环 不锈钢
最大压力 (BARG) 20, na
最低工作温度(°C) -20, na
最高工作温度 (C) 80, na
真空额定值 (HG MM) 755, na
箱数 50
重量 (KG) 0,004, 0,006, 0,011, 0,017, 0,031, 0,009, 0,01, 0,014, 0,021, 0,025, 0,029, 0,04, 0,056, 0,005, 0,008, 0,013, 0,023, 0,02, 0,035, 0,007, 0,028, 0,03, 0,001, 0,002, 0,003
应用 机器人，汽车工艺，气动，半导体，水和饮料，包装，真空
媒介 LF3000Carstick和快速接头：压缩空气，LIQUIfitCarstick：食用液体，惰性气体
证书 LF3000Carstick和快速接头：ISO 14743：气动流体动力，用于热塑管的快插接头，DI：2002/95 / CE（RoHS），2011/65 / CE，DI：97/23 / CE ） - LIQUIfitCarstick：RG：1935/2004 / CE，FDA：21 CFR 177.1550，NSF 51至95℃，

产品优势：

节省时间：接头无需加工螺纹，直接压入安装孔，埋入式接头安装过程中与安装孔自动对齐，生产到安装过程中，可有效防止产品受到污染。
技术可靠：快插式连接，全流量设计，与LF3000?相同的技术性能。
可实现自动化安装：确保产品正确的安装，接头完全集成到安装孔中，专门为自动化安装而设计的包装方式。
工作温度：-20～80℃（-10～95℃）
工作压力：真空至20bar（16bar）

埋入式接头的型号为：

3100 04 00

3100 06 00

3100 08 00

3100 10 00

3100 12 00

3100 53 00 99

3100 56 00 99

3100 60 00 99

3086 04 06

3086 06 08

3089 04 04

3089 04 06

3089 06 04

3089 06 06

3089 06 08

3089 08 08

3089 08 10

3089 10 10

3089 10 12

3089 12 12

3082 04 04

3082 04 06

3082 06 06

3082 06 08

3082 08 08

3082 08 10

3082 10 10

3082 10 12

3082 12 12

3081 04 04

3081 06 06

3081 08 08

3081 10 10

3081 12 12

3088 04 04

3088 04 06

3088 06 06

3088 06 08

3088 08 08

3088 08 10

3088 10 10

3088 10 12

3088 12 12

6300 04 00

6300 06 00

6300 08 00

6300 10 00

6300 12 00

6300 56 00

6300 60 00

6300 62 00
