德国RHEONIK质量流量计
Rheonik是一家总部位于德国慕尼黑的科氏力流量计的生产厂商。它的仪表可测量流量范围：从0.5克/分到1500吨/小时。Rheonik的设计采用Ω形测量管加双十字结构精密加工而成，并且在为客户提供高温度稳定性以及在腐蚀环境下的高安全性方面有着很强的竞争优势。Rheonik的产品可应用于高压条件下并且可以在相当宽的振幅范围内工作，这一特点对粘性液体或低流速情况非常重要。
德国RHEONIK公司质量流量计，该公司流量计均采用“Ω”型测量管加双十字结构精密加工而成，具有很好的抗震性能，压力变化对测量精度影响极小！可以测量几乎所有液体及中高压气体（操作密度大于5kg/m3),对于临界状态的物质也有很好的应用，（如CO2）。Rheonik是世界领先的高精度科氏力（coriolis）质量流量计的生产厂商。这种流量计主要用于石油天然气行业，过程工业和电力行业。
口 径：DN15～DN300；
流量范围：0.004kg/min～0.6kg/min(100g/hour的点滴流量也可以测量）到500kg/min～25000kg/min(12寸大管径流量计）;
温度范围：-20～+120℃、-200～+50℃、-45～+210℃、0～+350℃、0～+400℃;
压力范围：<980bar;
过程连接：法兰、螺纹、卡套、卫生型连接；
测量管材质：316Ti (1.4571) 其他可选
选 项：多种（蒸汽/油/电子）夹套伴热形式
变 送 器：架装/墙挂式两种安装形式|防爆等级：本安/隔爆型 | 输出：数字脉冲/模拟4-20mA;
测量精度:0.1%(1:5)| 0.15%(1:10) | 0.2% (1:20) | 0.5% (1:50)
世界上最大口径12"-DN300的质量流量计 RHM160 流量从500到25000 kg/min 1002 到55115 lb/min 30-1500 T/h
变送器的通用规格 分体安装；与传感器最远距离300米正常工作 温度范围-20-50℃ 耗电功率 15瓦特 供电要求230/115VAC ±10%，50-60Hz 24VDC ±10% 模拟输出2路可编程0/4-20mA输出（流量、密度、温度、体积）电隔离， 最大负载 1000Ohm， 精度满量程的0.05% 数字输出1个频率或脉冲输出（0―10000Hz，max.30V/50mA）3个状态输出（极限流量，错误/报警，流向等） 数字输入2个状态输入（零点，累积量，累积复位，错误/报警消除） RS422/485串行接口（可选）。带RS 485远传单元可供4线 HART DIN-bus，Profibus-DP转换器可用； LCD显示两行，16位/行， 高8mm； 防护等级IP65 防爆等级EEx de [ia]IIC T5
RHEONIK传感器
RHM015
RHM20
RHM -CNG
RHM03
RHM30
RHE01/RHE06
RHM04
RHM40
RHE07/RHE08
RHM06
RHM60
RHE11/12
RHM08
RHM80
RHE14
RHM12
RHM100
RHM15
RHM160
RHEONIK质量流量计
传感器：
1/4" -- RHM015 RHM03 RHM04
1/2" --RHM06 RHM08
1"---RHM12 RHM15
2"---RHM20 RHM30
3"---RHM40
4"---RHM60
6"---RHM80
8"---RHM100
12"--RHM160
变送器：
RHE01. RHE06 RHE14 (不带显示）
RHE07 RHE08 带显示 （可以选本安型）
RHE11 RHE12 隔爆本安型 应用于危险场合

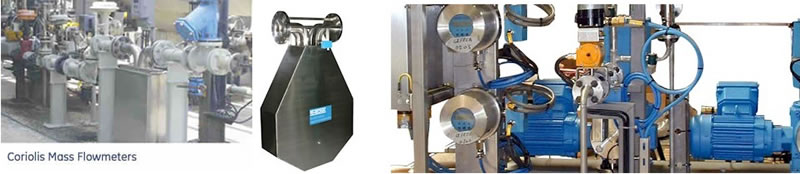

Coriolis Mass Flowmeters
RHM015;? inch, range 0,004 - 0,6 kg/min.; turn-down 300:1
RHM03; ? inch; range 0,05-5 kg/min; max. 350°C; max. 300 bar
RHM04; ? inch; range 0,1-10 kg/min; zeer snelle response < 30 ms
RHM06; 1 inch; range 0,25-25 kg/min; max. 350°C; max. 430 bar
RHM08; 1 inch; range 0,5-50 kg/min; max. 350°C; max. 540 bar
RHM12; 1 inch; range 1-100 kg/min; max. 350°C; max. 290 bar
RHM15; 1 inch; range 2-200 kg/min; max. 350°C; max. 450 bar
RHM20; 2 inch; range 3-300 kg/min; max. 350°C; max. 340 bar
RHM30; 2 inch; range 5-750 kg/min; max. 350°C; max. 400 bar
RHM40; 3 inch; range 15-1500 kg/min; max. 350°C; max. 250 bar
RHM60; 4 inch; range 30-3000 kg/min; max. 350°C; max. 200 bar
RHM80; 6 inch; range 60-8000 kg/min; max. 350°C; max. 160 bar
RHM100; 8 inch; range 240-12000 kg/min; max. 210°C; max. 210 bar
RHM160; 12 inch; range 500-25000 kg/min; ‘s Werelds grootste meter
RHM---/HP; range 0,025 - 50 kg/min.; max. 120 oC; max. 900 bar
Transmitters
RHE01/ RHE06; zeer snelle response < 60 ms; IP54 (01); IP64 (06)
RHE07 / RHE08; rack mounting/IP20 (07); wall mounting/IP65 (08)
RHE11 / RHE12; 304SS/IP66 (11); compact uitvoering/IP66 (12)
RHE14; snelle response < 15 ms; DIN rail mounting; compact; IP20
Bedieningsinstructies m.b.t. de diverse Rheonik transmitters
Profibus modules
RHE 15; Profibus DP module; te gebruiken met RHE 14; IP20
Speciale applicaties
RHM CNG; speciaal voor Compressed Natural Gas toepassingen
|
