Parker 59系列螺纹连接型快换接头，可用于高脉冲的液压应用
Parker's 59 Series High Pressure Non-Spill couplings

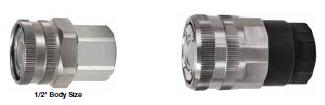

Parker 59系列阴接头 - ACME螺纹连接，无溢流型，重型，高压快换，承压（液压）可达6000 PSI
Parker 59系列阳接头 - ACME螺纹连接，无溢流型，重型，高压快换，承压（液压）可达6000 PSI

派克该系列快换阴接头以及阳接头，是一款螺纹连接，无溢流型，能在压力下连接的快换连接接头。适合用于高压，高脉冲的液压应用，能够满足管路快速连接以及断开的需求。59系列阴接头，承压（液压）可达6000 psi，能与59系列阳接头配合连接。派克59系列是一款优质的螺纹连接型快换，可用于高脉冲的液压应用。59系列阳接头，承压（液压）可达6000 psi，能与59系列阴接头配合连接。派克59系列是一款优质的螺纹连接型快换，可用于高脉冲的液压应用。

PDF Catalog Download
Parker's 59 Series High Pressure Non-Spill couplings

坚固的Acme螺纹抗损坏，并具有双启动功能，快速对齐螺纹，节省时间和消除重复对准时间。将套筒旋进两圈半即可完成完整的59系列连接。当显眼的橙色O形圈被套筒隐藏时，您也可以感觉到当阴接头和阳接头完全配合时，可以给出安全连接的视觉和触觉确认进行工程创新，59系列设计采用内部轴承，以减少软管扭曲，并减轻在压力下连接流体管路的困难。这些坚固的接头使用高强度材料，并具有很强的耐脉冲性能。该系列快换阴接头以及阳接头使用无溢流的不锈钢阀芯，并且能在高达5000psi的背压下进行连接，并且在高达2500psi的背压下进行断开。

技术特点：

- 尺寸范围：1/2英寸至1 1/2英寸
- 材料：钢镀锌镍镀层和FNC涂层延长的耐久性
- 端口连接：NPTF内螺纹，ORB内螺纹
- 密封：丁腈橡胶，聚氨酯

市场：

- 油和气
- 建筑机械
- 矿业

性能特点：

最大工作压力 (PSI) ：至 6000
媒介 ：液压
半联轴器 ：芯子
最低工作温度 (F)： -40
最高工作温度 (F) ：250
密封材料： 丁腈橡胶-聚氨酯
阀门样式： 无溢流型
主体材料： 碳钢
螺纹样式： 内螺纹
应用： 液压，高压，无溢流，在压力下连接
电镀 锌镍电镀 - 黑色FNC涂层

特点/优点：

- ACME螺纹耐受损坏，易于在恶劣环境中使用时清洁
- 双开始螺纹快速对准，节省时间和消除挫败感
- 套筒旋转两圈半即可完成连接
- 当外部橙色O形圈完全被套管覆盖时，提供了连接完成的触觉和可视化指导。
- 能在残余压力下连接和断开
- 内部轴承可减少软管扭曲，以减轻在压力下连接流体管路的困难
- 高强度材料能够满足应用的抗冲击要求

应用：

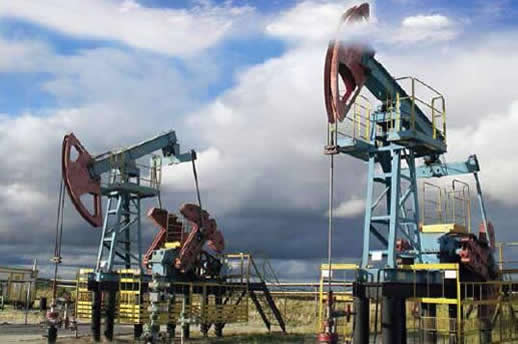

- 在岸钻井和油田设备
- 高脉冲的行走机械管路
- 挖机属具
- 隧道盾构

59 Series High Pressure Non-Spill Quick Couplings Quickly and Easily Connect Under Residual Pressure

Parker's 59 Series couplings are ideal for use in high pressure, high impulse applications that require the security of a threaded connection and the ability to connect and disconnect under residual pressure. The robust ACME thread has a double start feature and allows full connection to be quickly completed in 2-1/2 turns. An internal bearing between the collar and body keeps resistance to a minimum for an easy connection.

59 Series couplings are built to make the most demanding hydraulic connections easy to manage.

59 Series Couplers母头

1/2 59-501-8FP 1/2 - 14 NPSF 3.70 2.05 1 1/2" 1 7/8" 1.35 6000
1/2 59-501-8FO 3/4 - 16 UNF 3.74 2.05 1 1/2" 1 7/8" 1.37 6000
3/4 59-751-12FP 3/4 - 14 NPTF 5.53 2.49 2 3/8" 2" 3.72 5000
3/4 59-751-12FO 1 1/16 - 12 UNF 5.34 2.49 2 3/8" 2" 3.68 5000
1 59-1001-16FP 1 - 11 1/2 NPTF 5.82 2.75 65 mm 2 3/16" 4.82 5000
1 59-1001-16FO 1 5/16 - 12 UNF 5.82 2.75 65 mm 2 3/16" 4.77 5000
1 1/2 59-1501-20FP 1 1/4 - 11 1/2 NPTF 7.08 3.74 90 mm 2 5/8" 9.92 5000
1 1/2 59-1501-20FO 1 5/8 - 12 UNF 7.08 3.74 90 mm 2 5/8" 9.67 5000
1 1/2 59-1501-24FP 1 1/2 - 11 1/2 NPTF 7.08 3.74 90 mm 2 5/8" 9.92 5000
1 1/2 59-1501-24FO 1 7/8 - 12 UNF

59 Series Nipples公头

1/2 59-502-8FP 1/2 - 14 NPSF 3.50 1.88 1 3/4" 1 1/8" 1.07 6000
1/2 59-502-8FO 3/4 - 16 UNF 3.50 1.88 1 3/4" 1 7/8" 1.07 6000
3/4 59-752-12FP 3/4 - 14 NPTF 4.65 2.31 55 mm 2" 2.81 5000
3/4 59-752-12FO 1 1/16 - 12 UNF 4.77 2.31 55 mm 2" 2.87 5000
1 59-1002-16FP 1 - 11 1/2 NPTF 5.12 2.75 65 mm 2 3/16" 4.42 5000
1 59-1002-16FO 1 5/16 - 12 UNF 5.12 2.75 65 mm 2 3/16" 4.38 5000
1 1/2 59-1502-20FP 1 1/4 - 11 1/2 NPTF 5.94 3.75 75 mm 2 5/8" 8.33 5000
1 1/2 59-1502-20FO 1 5/8 - 12 UNF 5.94 3.75 75 mm 2 5/8" 8.29 5000
1 1/2 59-1502-24FP 1 1/2 - 11 1/2 NPTF 5.94 3.75 75 mm 2 5/8" 8.33 5000
1 1/2 59-1502-24FO 1 7/8 - 12 UNF 5.94 3.75 75 mm 2 5/8" 8.29 5000

59 Series Dust Caps and Plugs

1/2 595DC-01 595DP-01
3/4 597DC-01 597DP-01
1 5910DC-01 5910DP-01
1 1/2 5915DC-01 5915DP-01
