Parker Pioneer 9200系列农机快速接头
Pioneer 9200 Series Lever Actuated Accepts ISO 5675 nipples
Hydraulic Quick Couplings Connect Under Pressure

PIONEER 9200系列快换阴接头 - 拖拉机用快换接头，使用拉杆操作，拉断式套筒，符合ISO 5675标准结构

Parker派克优质的农机快换接头，使用拉杆能够轻松的打开以及关闭阀芯，因此能在压力下进行连接操作。该系列阴接头的阀芯，能够在拉断情况下进行自动关闭。派克9200 系列是一款双截止类型，拉杆操作，能够在压力下进行连接的快换接头。当阳接头或者阴接头处于压力情况下时，该系列阴接头能够允许在零压力下进行连接以及断开。该系列快换的拉杆，使用凸轮锁，能够使阴接头与阳接头的阀芯同时打开或者关闭。当阀芯“关闭”，阴接头端流体被截止，能够允许简便地进行连接以及断开操作。当阀芯“打开”，这时候阀芯位置被锁定，防止逆流，因此能够避免液压系统峰值冲击影响。当快换收到拉断作用，意外断开时，阀芯会自动关闭。

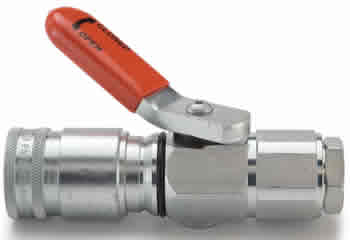

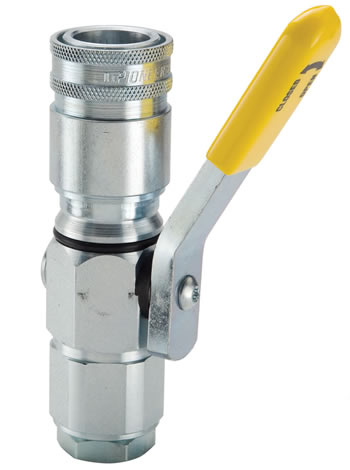

9200系列 Pioneer 拉杆型快换，目前供货范围为1/2"，拉杆方向可选择右侧或者左侧两种方式。红色手柄指示右手操作，黄色手柄指示左手操作。该系列阴接头能与9006-4双拉断型管夹兼容，也可以作为9500 系列套件，包括2个阴接头，1个管夹以及防尘帽进行购买。

Parker Pioneer 9200系列农机快速接头

技术特点：

- 尺寸范围：1/2”
- 材料：碳钢
- 尾端连接：NPTF 内螺纹，UNF 内螺纹
- 密封可选：丁腈橡胶，乙丙橡胶，氟橡胶，氯丁橡胶
- -320形式套筒弹簧的连接力较小，当不使用管夹进行装配时，能够简单地进行连接
- -334形式能与1/4" 符合 ISO 7241-B 的阳接头进行连接

市场：

- 农机
- 工程机械
- 工业

特点/优点：

- 当管路中有压力时，能够以小的力进行连接以及断开
- 拉杆能将阀芯锁定在打开位置，不受压力冲击的影响，并防止逆流影响
- 拉杆能将阀芯锁定在关闭位置，从而在管路中带压情况下能够方便地进行连接以及断开
- 右手操作以及左手操作的拉杆，能够使用颜色条进行识别，从而能够方便的确认是往上还是往下打开管路
- 当发生拉断情况时，快换接头会自动地断开，并且阀芯也会自动地关闭
- 能与符合IS0 5675，Pioneer独特结构阳接头在全球范围内配合连接
- 该系列能从功能上代替1个双截止快换接头以及2个高压球阀的作用。

性能特点

大工作压力 (PSI) 3000
主体尺寸 (IN) 1/2
流速 (GPM) 12
密封材料 丁腈橡胶
媒介 液压
半联轴器 阴接头
低工作温度 (F) -40
高工作温度 (F) 250
阀门样式 锥阀
锁定机制 锁止钢球
主体材料 碳钢
螺纹样式 内螺纹
连接类型 NPTF, UNF
应用 在压力下进行液压连接，拉断型套筒
行业标准 ISO 5675, ISO 7241-B
电镀 镀锌，白色三价铬钝化
品牌 Pioneer

应用：
- 拖拉机以及工程机械属具
- 需要拉断功能的农机属具
- 工业液压
- 不推荐用于气体或者压缩空气介质
