Parker派克全新的EO-3连接系统，使安装更加简单、高效以及安全
Parker 派克EO-3系列接头EO-3 Tube Fitting System
Parker EO-3 fittings EO-3 Tube Fitting System
Parker派克EO-3 fitting系列接头

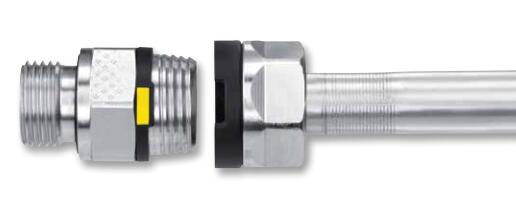

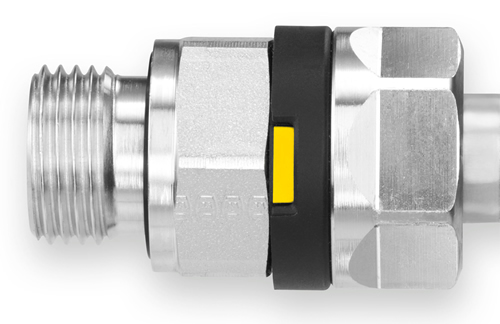

Parker派克全新的EO-3连接系统，使安装更加简单、高效以及安全。新的螺纹技术使EO-3的安装比当前的连接技术更加简单快速；其安装结果的可视化，使得所有用户都可以直接观察到安装是否到位，从而保证了设备的安全可靠。派克EO-3系列接头使用了可视化安装的特殊系统，确保了钢管及软管的安装的快速便捷，避免了液压系统出现泄漏的情况。EO-3 独特的接头连接系统，使用了可视化安装系统，确保了钢管及软管安装的快速便捷。EO-3接头确保了从外部即可控制安装结果。这个特点也防止系统连接产生泄漏，避免了诸如以下不良影响的产生：停机，客户投诉，返工，破坏环境以及甚至是发生事故。

EO-3 接头系统代表了简单，快速以及安全的安装。这得益于全新的螺纹技术。与之前所有的接头（DIN标准接头）相比， EO-3接头是基于24°锥的设计，并内置软密封和使用了特殊锥管螺纹。

Parker 派克EO-3系列接头_ Parker派克EO-3 fitting系列接头

EO-3 的安装不需要力矩扳手或者是延长扳手，一把普通扳手即可满足安装要求。钢管尺寸从25 mm, 螺母从传统的六角螺母变成了八角形的止动螺母，确保了安装的便捷。使用八角形螺母，可以确保在空间紧凑的的情况下，使用普通的扳手，就能使安装能够顺利进行。这就意味着安装时不需要频繁更换扳手，这样安装速度也大大提高了。

对于新的连接，派克可以继续使用EO成形设备工具，这个在市场上已经大量应用。客户可以充分利用这个设备，比如说，EO-2的成形接头，客户可以继续用来做EO-3的成形接头。这样可以最大化地节省成本。这几乎不需要EO-3的成形模具。

除了钢管连接，EO-3还能提供软管连接。

EO-3 应用选择也较多，使用过渡接头即可毫无问题地连接到已经存在的EO-2连接系统。这就意味着“旧接头系统”可以逐步地转换或者升级到EO-3系统，而无需增加非常多的额外的成本。新的接头系统提供了4倍安全工作压力，因此不在延续先前的接头系统来区分LL系列，L系列以及S系列。 所有尺寸的接头都使用420bar作为工作压力。对于一些特殊的应用，根据介质不同，可以更改密封材料。

市场Markerts：
- 汽车
- 安防
- 能源
- 环境
- 工业
- 基础设施
- 机械工具
- 材料处理
- 移动
- 油和气
- 发电
- 交通

应用：

- 适于一般液压应用场合

优势以及好处：

- 能够确保安装安全，不会产生因装配不到位或者过度装配而产生系统泄漏的情况。
- EO-3 接头系统可以同时提供钢管及软管连接形式。适合各种应用。
- 纹耗能更少，可以确保更加安全快速的安装
- EO-3 防拔脱技术也优化了系统的安全。
- EO-3 紧凑型设计，是安装空间有限下的理想选择。
- 与内锥面成为一体，密封圈不会掉落或损坏，从而增强了系统的安全性。
- 接头安装无需扭矩扳手或额外工具，工具成本降低，装配更快。
对于管路直径为25mm以及以上，使用了八角螺母，因此即使是在空间受限的情况下也能轻松安装。

性能特点

主体形状 螺母，保护帽，等径直通，等径弯头，等径三通，隔板等径接头，隔板弯头，旋转螺母可调式弯头，旋转螺母可调式支路三通，旋转螺母可调式直路三通，旋转螺母减径接头，EO-3 DIN过渡接头，EO-3 旋转螺母等径直通，EO-3外螺纹连接接头
连接 1 螺纹样式 na， EO3 管末端， EO3 旋转螺母， EO 24°锥管末端， EO-3 焊接头
连接 2 螺纹样式 na， EO3 管末端， EO3 旋转螺母， EO 24°旋转螺母，公制外螺纹-O形圈密封（ISO 6149-2/-3）， 公制外螺纹 - ED密封 (ISO 9974)， 英制外螺纹- ED密封 (ISO 1179-2)， 英制外螺纹 - ED密封(1179-2)， 公制外螺纹带弹性密封圈，BSPP外螺纹带弹性密封圈,BSPP内螺纹(ISO 1179-1)
连接 3 螺纹样式 na, EO3管末端, EO3 旋转螺母
连接尺寸 M10X1.0-M48X2.0; G 1/8 A-G 1 1/2 A; G 1/8-G 1 1/2
管内径 (MM) 1.5-6.0
管外径 (MM) 6-42
管外径 2 6-42
管外径 3 6-42

Parker EO-3 Tube Fitting System | Parker NA | Parker EO-3 fittings Parker Hannifin EO-3 | EO-3 Fitting System | Parker Energy-Parker - Parker Hannifin,Parker EO-3 tube fittings system

Parker EO-3 — 技术概览

■ EO-3 连接 — 硬管连接和软管连接均适用
■ 硬管尺寸 — 适用于市场上所有外径从06mm到42mm的冷拔无缝钢管
■ 系列 — EO-3 连接不再区分LL, L和S
■ 额定压力 — 22, 28, 35, 42四个规格的额定压力为250bar，其它规格的额定压力为420bar。额定压
力值完全符合ISO 8434标准要求
■ 管端螺纹标准 — Parker EO-3接头管端采用特定的锥管螺纹，螺纹侧面和锥度尺寸完全匹配，提
高了装配性能 (比如行程和安装力矩)，同时提高了抗拔脱性能。
■ 接头体材料 — 碳钢
■ 钢管材料 — 与传统的液压钢管一致, 比如DIN EN 10305-4 E235 (ST37)或 E355 (ST52.4)
■ 密封材料 — NBR
■ 表面处理 — 无六价铬镀锌防腐处理
■ 温度范围 — -40 oC ~ +120 oC (参照密封材料-NBR)
■ 介质兼容性 — 参照密封材料NBR
■ 能量效率 — 内孔与管道匹配性更好使得流体流动性能更高
