Parker Tema DG-Series Swivel Joints
Parker DG/KR液压旋转接头，液压附件类
Parker DG 滚珠轴承旋转接头
- 工作压力可达350bar，启动扭矩小，良好的压力/转速比

Parker DG/KR系列旋转接头可用于中压应用，压力最高可达350 bar，接头材料可选：黄铜/碳钢（DG系列），碳钢（KR系列）。转速最高可达 60转/分钟。派克DG系列旋转接头适合于管路需要旋转的液压系统中，比如作为转动部件的附件。根据不同的设计，接头体材料为铜（DG系列）或者碳钢（KR系列），旋转轴的材料是经表面钝化的碳钢材料或者不锈钢材料。

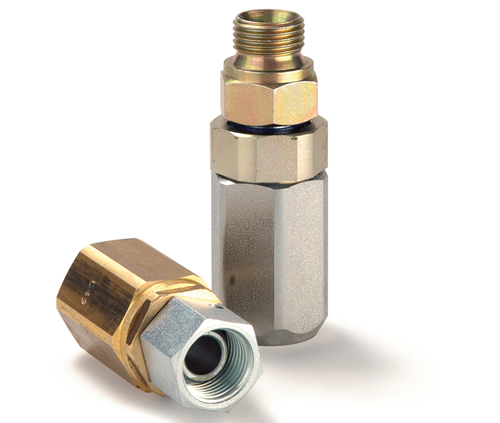

Parker DG-Series Swivel Joints液压旋转接头

最大转速：
60r.p.m.

市场：
- 农业机械
- 汽车
- 轨道交通
- 市政设施
- 安防
- 工业液压
- 机械工具
- 物料搬运
- 建筑机械

特征/优势：
- 旋转接头能够减少管子的高磨损现象发生，而这在液压系统非常常见
- 适合连接普通的液压元件
- 用铜作为主体材料，有较强的耐腐蚀表现（DG系列）
- 旋转轴使用不锈钢材料，可用于水的应用场合（DG系列）
- 结构坚固，使用双滑动轴承结构（DG系列）或者钢球/滚动轴承（KR系列）

性能特点

标称直径 (DN) 6 高达 22
长度 (MM) 53 高达 139
外六角 (MM) 22 高达 65
外径 (MM) 23 高达 72
密封材料 NBR
最大工作压力 (BAR) 200, 250, 300
最低工作温度(°C) -40
最高工作温度 (C) 90
连接类型 外螺纹，内螺纹

应用：
使用旋转接头，避免接头或者管子造成旋转
- 工程机械的吊装设备

LITERATURE AND REFERENCE MATERIALS
- Catalogue Page Parker Tema Swivel Joints DG-Series

应用

与软管连接，使一个固定点与转动，摆动或移动的机器部件形成连接 防止扭曲和避免软管过度弯曲

介质

矿物油基液压油及润滑油 ,也可用于液压流体 Hetg 和 Hees, 不适用于腐蚀性介质及HFC 液体或气体

结构

紧凑，免维护，兼具滚动和滑动轴承及润滑作用。起 动扭矩低。耐磨型环形活塞密封。

材料

壳体，螺母均为碳钢，环形活塞密封：POM ( 例如： Delrin)/FKM. ED 密封：NBR ( 例如：Perbunan), 也
可提供FKM

表面

无六价铬镀锌

产品系列

8 款不同尺寸的单轴旋转接头。可提供多转轴接头。管端连 接形式符合DIN 2353, 系列S
最大工作压力350 bar ( 包含峰值压力)
外螺纹带ED 密封(NBR)
外螺纹为公制直螺纹或BSPP 外螺纹

安装指导

旋转接头的寿命取决于无应力的管路连接，因此应避免直接 与钢管连接。 与软管连接时，推荐使用旋转螺母接头(DIN 3865). 我们推荐使用短直的软管 ( 软管自由长度约为 5× 软管外 径)，由此可避免振动，冲击等

注意!

可提供推力双滚针轴承旋转接头 DGNN/DGBN 系列
介质最大许用流速： 8 m/s ( 推荐 5–6 m/s)

贮存时限

滚珠旋转接头可存放六个月
若贮存条件符合DIN 7716，则有可能存放1年

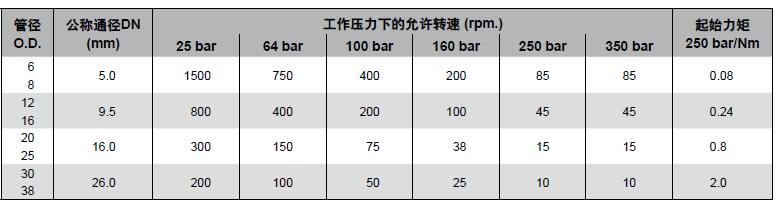

转速与启动力矩：
