Parker诊断、测试设备
Parker派克的传感器产品已经在液压和气动领域广泛应用,成为最具竞争力的产品线。 派克的SenoControl产品符合工业测量和控制的技术标准,我们还特别针对自动化技术和行走液压的特殊要求改进了传感器,使其适合工业和工程应用的大部分产品线。派克SenoControl产品结构坚固,品种多样,长期稳定,抗干扰和高质量的特性,已经有着广泛的应用经验。其主要应用包括试验台、通用机床设备,物料输送设备、行走液压、气动设备和液压设备等。
目录样本 4054-2/CH
测量及显示 |
|
ServiceJunior |
|
Serviceman |
测量、显示和储存 |
|
ServiceJunior 无线 |
|
The Parker Service Master Easy |
|
The Parker Service Master Plus |
|
SensoWin 软件 |
|
电信号测量 |
压力/温度/RPM测量 |
|
SCPT 压力/温度传感器 |
|
SCPT-CAN 压力/温度传感器 |
|
SCT 温度传感器 |
|
SCPRM 转速计 |
|
|
测量及显示
1 ServiceJunior
2 Serviceman
测量、显示和储存
ServiceJunior 无线
The Parker Service Master Easy
The Parker Service Master Plus
SensoWin 软件
电信号测量
压力/温度/RPM测量
SCPT 压力/温度传感器
SCPT-CAN 压力/温度传感器
SCT 温度传感器
SCPRM 转速计
流量测量
SCFT 涡轮流量计
SCFT-CAN 涡轮流量计
SCLV 液压测试仪
SCQ 流量计
附件
SCK 连接电缆
SCA 转换接头
SCKIT及校准服务
18设备箱及SCKIT工具包
校准服务
索引 -订货号
K-SCFT-xxx-02-02 77 SCA-EMA- /1 71 SCLV-PTQ- 00 6
K-SCFT-xxx-C2-05 77 SCA-EMA- /2 71 SCLV-PTQ- 00-C2-05 6
SCA-EMA- / 71 SCLV-PTQ-750 6
K-SCJN-KIT-xxx 77 SCA-EMA- /4 71
K-SCJN-xxx-01 77 SCA-EMA- /PQC 72 SCM-152-0-02 1
K-SCJNP-KIT-xxx-RC 77 SCA-GMA /20S/T 46 SCM-152-1-02 1
K-SCJNP-xxx-01-RC 77 SCM-152-2-02 1
SCAQ-060 67 SCM- 0-2-02 24
K-SCKIT-152-0-00 77 SCAQ-150 67 SCM- 40-2-02 24
K-SCKIT-152-0-600 77 SCAQ-GIR1/2A4CX 67 SCM-500-00-00 1
K-SCKIT-152-1-00 77 SCM-500-01-00 1
K-SCKIT-152-2-00 77 SCC- 40 74 SCM-500-01-01 1
K-SCKIT-152-PQ 77 SCC-500 74
K-SCKIT- 0-00 77 SCC-DRV- 00 74 SCMA-FCU-600 5
K-SCKIT- 40-00 77 SCMA-VADC-600 5
K-SCKIT- 40-PTQ 77 SCFT-150-DRV 6
K-SCKIT-500-00-00 77 SCFT-150-DRV-C2-05 6 SCPT-xxx-02-02 40
K-SCKIT-500-01-00 77 SCFT-750-C2-05 59 SCPT-xxx-02-02-PQC 40
K-SCKIT-500-01-01 77 SCFT-xxx-02-02 55 SCPT-xxx-C2-05 42
SCFT-xxx-C2-05 59 SCPT-xxx-C2-05-PQC 42
K-SCM-152-0-02 77
K-SCM-152-1-02 77 SCJN-KIT-xxx 74 SCQ-060-0-02 67
K-SCM-152-2-02 77 SCJN-xxx-01 9,74 SCQ-150-0-02 67
K-SCM- 0-2-02 77 SCJNA-PC 74 SCQ-M24X15-ED 67
K-SCM- 40-2-02 77 SCJNP-KIT-xxx-RC 74 SCQ-M42X15-ED 67
K-SCM-500-00-00 77 SCJNP-xxx-01-RC 17,74 SCQ-R1/2-ED 67
K-SCM-500-01-00 77 SCQ-R /4-ED 67
K-SCM-500-01-01 77 SCK-002-08 70
SCK-102-02-08 70
K-SCPT-xxx-02-02 77 SCK-102-0 -02 70 SCRPM-220 49
K-SCPT-xxx-02-02-PQC 77 SCK-102-05-02 70
K-SCPT-xxx-C2-05 77 SCK-102-05-12 70 SCRPMA-001 49
K-SCPT-xxx-C2-05-PQC 77 SCK- 15-02- 4 24 SCRPMA-002 49
SCK- 18-05-21 24
K-SCQ-xxx-0-02 77 SCK-401-0 -Y 70 SCSN-450 24
SCK-401-02-4F-4M 70
K-SCRPM-220 77 SCK-401-05-4F-4M 70 SCT-150-0-02 46
SCK-401-10-4F-4M 70 SCT-150-04-02 46
K-SCT-150-0-02 77 SCK-401-R 70 SCT-400-K-01 46
K-SCT-150-04-02 77 SCTA-400-02 46
SCKIT-152-0-00 75
SC-910 67 SCKIT-152-0-600 75 SMA -1500 74SC-911 67 SCKIT-152-1-00 75
SC-912 67 SCKIT-152-2-00 75
SCKIT-152-PQ 75
SC-BAT- 40 24 SCKIT- 0-00 75
SCKIT- 40-00 75
SCA-1/2-EMA- 71 SCKIT- 40-PTQ 75
SCA-1/2-EMA- -HP 71 SCKIT-500-00-00 76
SCA-1/2-PQC 72 SCKIT-500-01-00 76
SCA-1/4-EMA- 71 SCKIT-500-01-01 76
SCA-1/4-PQC 72
SCA-90-EMA- 71 SCLV-DISC- 00 6
SCLV-DISC-800 6
产品概述
测量及显示
ü坚固,可靠,操作简单
ü坚固,可靠,操作简单
ü性价比高
ü自动传感器识别
ServiceJunior Serviceman
测量、显示和储存
SensoWin软件电信号测量
ü自动测量程序,
可分析并打印文件
2- 页
ü频率、电流和电压测量
ü连接外接传感器
4- 5页
ServiceJunior 无线 The Parker Service Master Easy The Parker Service Master Plus
ü无线记录测定值
üJuniorWin软件
ü自动传感器识别
ü最多达4通道
üPC连接
üSensoWin软件
ü便携式多功能手持测量仪,带
CAN总线连接
ü记录、保存、分析测量值
16-20页21-25页26- 1页
压力/温度/RPM测
量
ü压力/温度传感器
ü耐高压温度传感器
ü非接触式速度测量
CAN总线
SCPT压力/温度传感器
SCPT-CAN压力/温度传
感器
SCT 温度传感器 SCPRM 转速计
ü压力/温度传感器,带
流量测量
SCFT 涡轮流量计 SCFT-CAN 涡轮流量计
CAN总线技术
SCLV 液压测试仪
ü液压测试仪
SCQ 流量计
ü流量计ü涡轮流量计
附件,设备箱及校
准服务
SCK 连接电缆 SCA 测压接头设备箱和SCKIT工具包校准服务
ü电缆,用于CAN总线和
模拟传感器
ü连接M16x2的测量系统
端口
Zertifikat Nr 14
Beschreibung:Drucksensor Messbereich:0600 bar
Modell:SCPT-600-02-02 Genauigkeit:± 0,5% FS
S/N:B125 S
Referenz 1:Budenberg S/N 15404 CalNoNO94 DKD-KO5801
Referenz 2:HP 497A Data Logger CalNo8 708 1402
SensoControl
长期稳定
结构坚固
操作简单
现场灵活使用
可记录测量值
无论是在工业领域还是行走液压行业,各种液压值的测
量和分析都是非常基础的要求。高速变化的一些液压
值,如阀门开关、气缸冲程、压力峰值、压差和流量变
化等都必须实时测量和记录。SensoControl手持式仪器对任何场合来说都是非常合
适的测量设备。 SensoControl手持式仪器是专为以下应用而研制的:
测量和显示所有的液压值,如压力、压差、压力峰
值、温度、流量、速度等。
操作简单,精度高,适合实时记录。
所有的测量设备及附件都在我厂进行生产和测试。我们坚持不断改进质量,使Parker成为您可靠的合作伙伴。
6
选择最合适的产品
产品名称及特征
测量及显示带储存功能的测量仪器
ServiceJunior Serviceman ServiceJunior
无线
The Parker
Service Master
Easy
The Parker
Service Master
Plus
测量及显示
显示
实际值—
最小/最大值
(峰值记忆)
实际值—
最小/最大值
实际值—
最小/最大值
(峰值记忆)
实际值—
最小/最大值
实际值—
最小/最大值
(峰值记忆)
2通道输入-
-
通道输入--
-
4通道输入--
-
6通道输入--
-
-
外接输入--
-
-
压力峰值10ms 2ms 10ms 1 ms/0,25 ms 1 ms/0,1 ms
压力
压差(P1-P2)-
-
功能
充电电池
计算机接口
在线操作
数据储存
外接电源
Parker CAN总线传感器
ServiceJunior产品说明
数码式压力测量,带背光显示
精度±05%FS
刻度显示,带峰值记忆功能
获取压力峰值–扫描速度为10ms
操作简单
长期稳定
背光灯显示
1/4”BSPP不锈钢接口
ServiceJunior数字压力表
ServiceJunior可同时测量和显示压力,4位数值显示,
精度高;扫描速度为10 ms,可捕捉到压力峰值。
ServiceJunior操作简单,功能独特,性价比高,几乎集
合了所有数字压力表的优点。
8
1 ServiceJunior功能说明
2
4
1
12
4
刻度显示,带峰值记忆功能
实际值显示
带背光灯(高度为15mm)
电池电量显示
最小/最大值或满量程显示(FS)
菜单功能
开启/关闭
背光灯开启
最小/最大值
满量程
菜单:自动关闭功能
单位选择
置零:设置零点
删除最小/最大值
确定菜单功能
ServiceJunior:
ServiceJunior:
测量范围:-1…016 bar/0100 bar/0400 bar/0600 bar/01000 bar SCJN-xxx-01
1 ServiceJunior(取决于压力范围)
2 碱性电池 15V
1 接头SCA-1/4-EMA-
其设备箱和工具包请见本样本74页
9
1 ServiceJunior压力测量
ServiceJunior 带接头
1/4“ BSPP 内螺纹 - M16x2 内螺纹
SCA-1/4-EMA-
接头 M16x2 外螺纹 - M16x2 外螺纹 SCA-EMA- /
测压软管
SMA -xxx
测压软管
SMA -xxx
接头
EMA- /xxx
10
1 ServiceJunior 技术参数
技术参数
SCJN 016 100 400 600 1000
范围
(bar)
-1…16 0…100 0…400 0…600 0…1000
过载压力
P max(bar)
40 200 800 1200 1500
爆破压力
(bar)
50 800 1700 2200 2500
外壳 Φ = 79 mm; T = mm
压铸锌合金,带TPE橡胶护套
重量 ( g) 540
压力端口不锈钢 14404
1/4“ BSPP (ISO 228-1)
输入陶瓷传感元件 ( 16 bar)
压力变形测量元件
10 ms 扫描速度
精度 ± 0,25 % FS 典型
± 0,5 % FS 最大
+ 0,2 %/年
A/D 转换12位
4096分辨率
显示 LC文字显示4 1/2 位
50x 4 mm
数字高度: 15 mm
单位:bar/PSI/Mpa/kPa
背光灯显示
刻度显示,带峰值记忆功能
(可定制模拟输出形式)
密封 NBR
技术参数
与介质相接触的零
部件
不锈钢 14404, NBR, 陶瓷
功能单位:bar/PSI/Mpa/kPa
最小/最大值-满量程显示
电池电量显示
电源自动关闭功能
置零(设置零点)
重置 (删除最小/最大值)
电源 2 x 1,5V 碱性电池
电池寿命一般为1500小时
环境温度(℃) -10+50
储存温度(℃) -20+60
流体温度T max(℃) +80
相对湿度 < 85 %
防护等级 EN 60529 (IP 67)
振动阻尼 IEC 60068-2-6/10…500 Hz; 5 g
抗冲击性 IEC 600068-2-29/25 g; 11 ms
可靠周期 ( 106) 100
11
2 Serviceman产品说明
操作简单
自动传感器识别
可连接打印机和PC
双行显示
结构坚固
Serviceman 有两个传感器输入通道,可测量压差;结构
坚固,并具有防尘功能,适用于恶劣环境。数字显示可
避免读取误差。Serviceman 结构小巧,重量轻,非常适合用于行走液压
行业。Serviceman带外接电源接口、两通道输入(5针)和PC接
口,其数据输出方式有连接PC和打印机两种形式。该设备具有最小/最大值记忆功能,可避免压力峰值可能
导致的损坏。注:Serviceman不能显示负压和负流量。
连接SCPT传感器时,只能显示压力;若需要测量温度,
请使用温度传感器。与其他SensoControl的测量仪器一样,Serviceman
具有传感器识别功能,传感器的测量范围和单位均会自
动显示出来。这可以避免测量错误,同时节约了测量时
间。
显示 (两行)
INP1(输入1)和 INP2(输入2); ΔP 显示
电池电量显示
开启/关闭设备
选择输入
差值显示
如 P1 - P2 = ΔP
将数据传输至PC
删除最小/最大值
INP1 = INP2:
ΔP置零
最大值(压力峰值)
最小值
置零
INP1/INP2 传感器输入,5针,插拔式
24 VDC 连接电源或车用电缆适配器
SCK-318-05-21
RS232 PC接口
SCM-152-2-02
2 Serviceman 功能说明
Serviceman类型SCM-152-0-02 SCM-152-1-02 SCM-152-2-02
PC接口-- --
标准配置 110/240 VAC SCSN-450充电器--
备件及附件 (须单独订购)
充电器SCSN-450 --
车用电缆适配器(12/24VDC) SCK-318-05-21 --
PC 连接电缆 (RS232) SCK-315-02-31 -- --
可充电电池SC-811 --
电池SC-812
-- 无
可选
标准
2 Serviceman
软件
可通过PC软件包将数据从Serviceman传输至PC。
软件适用于MS Windows 98/2000/XP。
可通过标准软件(如MS Excel)进一步处理和分析数据。
操作简单
自运行安装
在线数据记录
以Excel格式储存数据
使用标准软件分析数据
PC软件包
SCSW-KIT-152
充电器
SCSN-450
Serviceman
SCM-152-2-02
PC连接电缆
SCK- 15-02- 1
可打印数据
14
2 Serviceman技术参数
Serviceman SCM-152-0-02 SCM-152-1-02 SCM-152-2-02
输入 2 通道传感器输入 ( 5针)插拔式
(使用SCMA-VADC-600连接外接传感器)
可连接的传感器压力*、温度、 RPM、流量
精度 ±0,25 %FS 数值±1
显示 LC 文字显示 (4 位),
两行,数字高度为8 mm
接口 RS2 2 (4针)
可另外订购标准的RS2 2/USB PC适配器
--
功能最小/最大值显示
置零
INP1-INP2差值读取
电池电量显示
自动关闭功能 (15分钟)
环境状况工作温度: 0+50 °C
储存温度: -20+60 °C
相对湿度: < 85 %
防护等级 EN 60529 (IP54)
电源外部电源 SCSN-450 或
车用电缆适配器 SCK- 18-05-21 (12/24 VDC)
内置电池 9 V/110 mA/h
电池寿命 5 小时
-
外壳 ABS橡胶护套
170x78x51 mm (长/宽/高 )
重量: 0 克
* 不能显示负压
--无
有
15
3 ServiceJunior 无线
产品说明
数码式压力测量,带背光显示
数字式及图表式显示压力峰值–扫描速度为10 ms
按次序储存测得的压力值(5000个测量值)
通过无线接口连接计算机,每台计算机最多可接收
16个设备的压力值
使用PC软件“JuniorWin”分析处理测量值
创新储存技术
ServiceJunior无线 是一种真正的创新技术:
可以测量、显示和储存压力值。 ServiceJunior无线 依靠其独特而智能的内存管理技
术,可以同时记录一个或多个测量点的压力值。压力表上储存的数据可以无线传输至PC上,其最远距离
可达150m。PC软件 "JuniorWin"可以设置各种需要的参
数,如在REC Auto功能中设置极限值和所需要的压力轮
廓图。这使得该设备可以在恶劣环境下使用,如系统压
力高达 1000 bar 时。 ServiceJunior无线 可以在办公室进行监控,节约了时
间和成本,同时可以直接在计算机上分析和记录数据。对于工业液压和行走液压系统来说,该压力表是一款理
想的监控维护设备。
16
3 ServiceJunior 无线功能说明
2
1
4
1
2
4
刻度显示,带峰值记忆功能
实际值显示,带背光灯 (15mm)
电池电量显示
最小/最大值 或满量程显示(FS)
菜单功能
开启/关闭
背光灯开启
最小/最大值
满量程
菜单:自动关闭功能
单位选择
置零:设置零点
删除最小/最大值
确认菜单功能
ServiceJunior无线
ServiceJunior 无线(带无线接口):
范围:-1…016 bar/0100 bar/0400 bar/0600 bar/01000 bar SCJNP-xxx-01-RC
1 ServiceJunior 无线(取决于压力范围)
2 碱性电池1,5 V
1 接头 SCA-1/4-EMA-
其设备箱和工具包请见本样本 74页
17
3 ServiceJunior无线网络功能
ServiceJunior无线 系统
PC适配器,用于发送和接收数据( 1)
无线传输各个参数和数据(输出储存的测量值)
最多可同时监控16个测量点的压力(2-4)
长期监测
可以将压力峰值等进行记录存档
保证用户可以快速精确地解决故障
储存测量值
保存用户自定义的压力范围
无线传输,最远可达150m
无需电缆,适用于恶劣条件(如转动设备上)
测量点和记录点无需在同一位置
节约成本
安装简单(使用电池,不需要电缆)
18
3
ServiceJunior 无线储存功能
储存功能
测量方式举例: REC Time/ REC Auto
REC Time(时间记录):REC Auto (自动记录):
记录时间 (如) 00 s ÷ 5000 点
–
间隔时间 = 60 ms
10 ms 扫描速度 = 每个间隔时间内有6个测量值
–
保存该6个测量值中的最大值( MAX)
–
共保存5000个最大值(MAX)
监测/控制压力值
设置一个极限值(如100bar)和一个记录间隔(如
100ms),所有高于该极限值的压力值都将被记录。
10 ms 扫描速度 = 每个间隔时间内有10个测量值
保存该10个测量值中的最大值(MAX)
1 = 101 bar
2 = 102 bar
= 108 bar 最大值
在这个间隔时间(100ms)内,记录该值。
删除其他测量值。
…
9 = 105 bar
10 = 104 bar
19
3 ServiceJunior 无线技术参数
技术参数
SCJNP 016 100 400 600 1000
范围
(bar)
-1…16 0…100 0…400 0…600 0…1000
过载压力
P max (bar)
40 200 800 1200 1500
爆破压力
(bar)
50 800 1700 2200 2500
外壳 Φ = 79 mm; T = mm
压铸锌合金,带TPE橡胶保护壳
重量 (g) 540
压力端口不锈钢 14404
1/4“ BSPP (ISO 228-1)
输入陶瓷传感元件(16 bar)
压力变形测量元件
10 ms 扫描速度
精度 ± 0,25 % FS 典型
± 0,5 % FS 最大
+ 0,2 %/年
A/D 转换12位
4096分辨率
显示 LC 文字显示 4 位
50x 4 mm
数字高度: 15 mm
单位: bar/PSI/Mpa/kPa
背光灯显示
刻度显示,带峰值记忆功能
(可定制模拟输出形式)
密封 NBR
技术参数
与介质相接触的零
部件
不锈钢 14404, NBR, 陶瓷
功能单位: bar/PSI/Mpa/kPa
最小/最大值-满量程显示
电池电量显示
电源自动关闭功能
置零 (设置零点)
重置 (删除最小/最大值)
PC 功能 PC 软件 “JuniorWin”
通过无线接口将数据传输至PC (2,4 GHz)
有效范围为150 m(露天范围)
可设置记录的参数
IEEE 802154 无线电许可
储存功能 5000个读数(最大压力)
可设置储存间隔
REC Time(按时间记录 )
REC Auto (压力峰值监测 )
电源 2 x 1,5V 碱性电池
电池寿命一般为800小时
环境温度
(℃)
-10+50
储存温度
(℃)
-20+60
流体温度T max(℃) +80
相对湿度 < 85 %
防护级别 EN 60529 (IP 54)
振动阻尼 IEC 60068-2-6/10…500 Hz; 5 g
抗冲击性 IEC 600068-2-29/25 g; 11 ms
可靠周期 ( 106) 100
20
4 The Parker Service Master Esay产品说明
含3通道和4通道两类
自动传感器识别,操作简单
PC接口
带充电电池
结构坚固
The Parker Service Master Easy是一款多通道手持式仪
器,可同时测量多个液压值:可测量、显示、储存和处理所有的液压参数,如压力、
压差、流量、温度和功率等。为满足工业液压和行走液压的要求,有多种仪器型号可
供选择。
21
4 The Parker Service Master Easy功能说明
该便携式测量仪器有以下三种功能:
仪器的储存功能为所设置参数和实际状态的存档提供了
保证。测量值可以使用 SensoWin软件进行进一步处理。
由于测量值可以随时调用查询,因此,该仪器非常适用于
售后服务和维修。
该仪器特殊的储存技术,使得液压系统中所有的压力峰
值都可以测量得到,而无需考虑测量时间 (储存时间 )。
该仪器能自动调整储存间隔 (两个储存点之间的时间间
隔 ),在每个储存间隔之中,各记录一个最小值和一个最
大值,用户只需预先选择总测量时间。同时,该仪器还
可以选择为单独设定储存间隔的方式(如10ms)。
开始-结束功能
测量的起始和完成仅由开始/结束键控制。
这两个按键可以快速简单地保存测量值,无需任何
其它设置。
程序控制记录方式
有以下三种程序可供选择:
自动触发方式:
由压力升高点开始记录(60 bar, 曲线上升)
手动方式:通过按确认键开始记录
点对点测量方式:保存单个测量值
由于其特殊的启动方式,该仪器有多种储存功能可供
选择。
所有的连接通道(传感器)可同时进行测量和储存。程
序控制的储存方式对于机器的故障检测非常有帮助,因
为机器发生故障的瞬间(如压力峰值或压力下降等)很
难预测,而通过 SensoWin的帮助,机器的各个参数可
以精确地分析出来。
在线操作时,所有的测量值都直接传输至 PC并储存起
来,同时还可以根据 SensoWin中显示的图表对设备的
液压值(阀的位置或压力负载等)进行调整。
测量和显示1
在线操作
数据记录和储存2
通过自动传感器识别技术,所有的测量值都会直接显
示在屏幕上。每个输入都可按要求使用,并具有自动
调整行列的功能。
压力峰值测量(最小值/最大值显示)
1000个测量值/秒的扫描速度保证了压力峰值的测
量。The Parker Service Master Easy也可以切换到
快速模式。
压差测量
对于负载敏感系统来说,精确地设定 Δp是系统无
故障的前提条件。在工作压力下,该设备可以修整
各个压力传感器之间的偏差,因此可以精确地测量
Δp。Δp (bar)与流量 Q (I/ min)的乘积即为系统的
功率P (kW)。
外接传感器
该设备是一款多功能的测量仪器,可通过外接模块
测量来自于力传感器等外接传感器的模拟信号,也
可测量电流或电压(如来自于比例阀等) 。
22
4 The Parker Service Master Easy功能说明
MAX最大值
MAX
最大值
250
bar
120
bar
MIN最小值
MIN
最小值
50
bar
1
2
保存最大值/最小值:
The Parker Service Master Easy可同时测量、显示并记
录 或4个传感器的数值,每个传感器(通道)最多可设置
2000个储存间隔,每个储存间隔可以保存一对测量值:
一个最小值和一个最大值。
在记录时间为 10分钟, 2000个储存间隔的情况下,每个
储存间隔的长度是 00 ms。
250
bar
120
bar
50
bar
MAXMIN12
最大值
最小值
最大值
最小值
[min]
由于仪器的扫描速度为恒定的 1000个值 /秒,即相当于每个
储存间隔之中都有 00个值。仪器会保存每个储存间隔中
的最高点(最大值)和最低点(最小值),将这些点连接后即
生成了测量的曲线图,并保证了压力峰值的获取。
[min]
2
4 The Parker Service Master Easy
功能说明
A 11- 0 VDCA
B
电源 110/2 0 VAC-15 VDC
车用电缆适配器 12/24 VDC
C B
C
DI1 – I4
连接传感器
PC (USB)
显示屏
D
E键盘
开/关
确认
选择
OKON/OFF
ESCSTOP
停止/退出
E
菜单键
ZEROMEMRECDISPLINE
ZERO
MEMDISP
IN1 = IN2
SET
LINE
RECReset
RESETMIN/MAX
功能/数值
功能/数值
调整零点
置零 I1=I2
储存方式
主菜单(设备设置)
最小-最大/实际值或满量程显示
显示方式
测量值记录
删除最小/最大值
The Parker Service Master Easy带充电器SCSN/SensoWin软件/PC电缆
The Parker Service Master Easy 通道 SCM-330-2-02
The Parker Service Master Easy 4 通道 SCM-340-2-02
备件/附件
充电器 110/2 0 VAC EUR/UK/US SCSN-450
车用电缆适配器 12/24 VDC SCK-318-05-21
PC 连接电缆 USB SCK-315-02-34
可充电电池 SC-BAT-340
24
4 The Parker Service Master Easy技术参数
The Parker Service Master Easy
输入自动传感器识别(p/T/Q/n)
外接传感器 0…10 V,
0/4…20 mA(通过SCMA-VADC-600连接外接传感器)
插口: 5针, 插拔式
分辨率: 12 位 + 信号 = 4096 步
精度 ±02 % FS 数值 ±1
取样周期 1 ms
快速模式时 025 ms (输入1)
显示 LC图像显示
分辨率: 128 x 64像素
可视区域: 72 x 40 mm
背光显示
数字高度: 6 mm (4行显示)
显示精度: < 025 % FS
显示功能差值; 功率; 流量; 实际值; 最小值; 最大值; 满量程; 温度; 电池状态
操作薄膜覆盖的键盘
接口 USB 20, 兼容 USB 11
在线数据传输
实际值-最小值-最大值
测量值储存测量值储存: 1000000 点
曲线储存: 240000 点
数据格式:实际值
最小值-最大值
快速模式 (025 ms) 输入1
储存方式:间隔时间 (如 5 ms)
点/通道 (2000)
环境状况工作温度: 0 50 °C
储存温度: -25 °C 60 °C
温度误差: 002 % / °C
相对湿度: < 80 %
防护等级: EN 60529
IP 54
冲击试验: IEC 60
CE DIN / EN 61000-6-2
DIN / EN 61000-6-
电源(外接) 11 … 0 VDC
充电器 110/240 VAC-15 VDC
车用电缆适配器 ( 12/24 VDC)
电池 NiMH
电池寿命: 连接3个传感器时,约8小时
外壳聚酰胺; 2 5 x 106 x 5 mm; 重量约 5 0 g
PC 软件在电脑上下载, 显示及分析测量值
下载及编辑仪器设置
将数据库中设置的数据载入测量仪器
25
5 The Parker Service Master Plus
产品说明
便携式多功能手持仪器
可测量、监控、分析多种液压值,如压力、温度、
流量和转速等
50多通道的测量和显示
测量值显示方式:数值、刻度、指针、曲线图
可保存并载入项目模板
接口:CAN, LAN, USB
储存容量达10亿个测量值
使用
SensoWin 7软件以及
LAN或USB连接,可
(自动)记录、保存并分析测量值
近年来,在传动和控制领域,液压系统的应用在不断地
增加,这一趋势在机器、设备和自动化制造方面尤为显
著。Parker全新的手持式测量仪器
– The Parker Service
Master Plus –可以帮您参与到这些新趋势中去,对液压
系统进行测量、显示和分析,轻松处理复杂的工序。其
应用主要包括预防性维护、调试运行、故障分析及设备
优化等。
现代工业的要求(如测量点的增加,更长的电缆长度和更
高的抗干扰性等)促使了
CAN总线技术的发展。现在,
Parker的CAN总线传感器利用总线技术的自动传感器识
别能力,提供了一个安装简单、即插即用的解决方案。
同时,该仪器还兼容已存在的模拟传感器。
我们久经验证的储存方式注重于最小值和最大值的测量。
该测量方式与本仪器的多种显示方式相结合,使得分析
更为有效。
The Parker Service Master Plus可通过
LAN或USB连接
PC,并使用
SensoWin软件进行分析、控制和远程维
护。
26
5 The Parker Service Master Plus功能说明
110/240 VAC 电源, 电池寿
命约为 8 小时, 充电时间约
为 小时
2 x CAN总线网络,多达
2 通道
模块化设计,有16个模拟通道或2个
高速通道( 01 ms)
自动传感器识别
PC 接口 ( USB 20);
将所测得的实际值/最小值/最大
值传输至SensoWin软件,使
用大容量储存方式
LAN 接口,用于远距离
监控,微型SD储存卡可扩
大储存容量
人机相容的外壳形状,方
便携带以及长时间地使用
大键盘和字体,便于操作
便携式多功能手持测量
仪器 – 结构坚固,经
久耐用
罩盖和橡胶防护套,可以
高效防潮防尘,防护等级
为 IP64
背光灯显示,方便读数
保护套,适用于恶劣
环境,并有减震效果
手柄,方便携带和悬挂
宽达 57 英寸的彩色屏,可以清晰地显示
大量信息
控制键和方向键清晰,可进行直观操作
27
5 The Parker Service Master Plus功能说明
CAN连接电缆 模拟传感器连接电缆
SCK-401-XX-4F-4M SCK-102-XX-02
SCK-102-XX-02SCK-102-XX-02
Anschlusskabel CAN Anschlusskabel Analog
SCK-401-XX-4F-4M
emperatursensorT
Druck-/Temperatursensor CANCAN 压力/温度传感器
SCPT-XXX-C2-05
SCPT-XXX-C2-05
Abschlusswiderstand CANCAN 终端连接器
SCK-401-R
SCK-401-RSCK-401-R
以数字和刻度方式显示测量值
绿色、黄色和红色的警报等级
显示最小值和最大值
Y-Verteiler CAN
SCK-401-03-Y
CAN Y型连接器
SCK-401-0 -Y
温度传感器
analog
T-150-04-02
SC
SCSCT-150-04-02
Durchflussturbine
analog
SCFT-XXX-02-02
涡轮流量计
SCFT-XXX-02-02Druck-/Temperatursensor
analog
SCPT-XXX-02-02
压力/温度传感器
SCPT-XXX-02-02
一个屏幕中最多可显示4个通道 一个屏幕中最多可显示8个通道
可同时显示实际值、最小值和最大值 各个通道使用不同颜色
有关当前设置的信息行 统一信息:测量通道、传感器类别、接口、日期、时间
标识各个测量通道 及电池状态
可在最小、最大、实际值和满量程之间转换显示
一个屏幕中最多可显示8个通道 大屏幕指针显示
显示屏清晰度高,可生成高质量的图形 指针显示最小值和最大值
可在实际值和最小/最大值之间转换显示 绿色、黄色和红色的警报等级
为取得最佳的显示效果,可对时间轴进行调节 使用方向键导入更多通道
28
5 The Parker Service Master Plus技术参数
The Parker Service Master Plus–基本仪器
SCM-500-00-00
输入/输出
CAN 传感器输入
2 CAN 总线网络,每个均有16个通道(连接Parker CAN总线传感器)
扫描速度为 1 ms = 1000 个测量值/秒
M12x1 插口, 带有SPEEDCON的5针插拔式
1 数字触发输入
扫描速度: 1 ms
输入电阻: 1 k欧
高运行状态: >+7 VDC…+24 VDC
低运行状态: <1 VDC
1 数字触发输出
扫描速度: 1 ms
输出信号: +24 VDC/最大 20 mA
数字输入和输出插口: M8x1, 4针插头
模块插槽
2个, 用于输入模块, 可选择性安装
插槽 1 = IN1, IN2, IN , IN4/5
插槽 2 = IN6, IN7, IN8, IN9/10
显示
FT-LCD 彩色显示屏
可视区域: 115 x 86 mm
分辨率: 640 x 480 像素
接口
USB
通过SensoWin,在仪器和PC之间在线传输数据
测量值传输:实际值
/最小值/最大值
USB 标准: 20全速
插口: USB插口, 有屏蔽功能, 类型B
USB 主机
与大容量储存设备如U盘或可移动硬盘相连接
标准: 20全速, 最大100 mA
插口: USB插口, 有屏蔽功能, 类型A
以太网
通过SensoWin和远程控制,在仪器和PC之间在线传输数据
测量值传输:实际值
/最小值/最大值
标准: 10, 100 Mbit/s, IEEE 802 (10/100 base T)
插口: RJ45, 插口, 有屏蔽功能
功能测量:实际值
/最小值/最大值
测量值显示:数字
, 刻度, 指针, 曲线图
测量功能:开始
/停止, 点对点, 触发
触发:斜率
, 手动, 水平, 窗口, 时间, 逻辑(用相互关联的两个事件,开始或停止测
量),预触发
通过以太网远距离操作
错误操作时有提示声
SPEEDCON是 PHOENIX CONTACT GmbH & Co KG公司的注册商标
29
5 The Parker Service Master Plus技术参数
The Parker Service Master Plus – 基本仪器
SCM-500-00-00
测量值储存可储存测量值,项目数据和屏幕截图
储存容量
每次测量 ≤ 4百万个测量值
测量值总数 > 10亿个
储存形式:实际值 /最小值/最大值
储存间隔: 1 ms 至 24 h
储存持续时间: 1 ms 至 00 h
内存
64 MB (约 200万个测量值)
外接: SD 储存
2 GB (标准配置为1 GB的微型SD储存卡)
插槽:微型 SD储存卡
外接: USB大容量储存
40 GB
环境状况工作温度: 0…+50 °C
储存温度: -25…+60 °C
相对湿度 < 80 %
环境测试: IEC60068-2- 2 (1 m, 自由下落)
防护等级 IP64 (根据EN60529)
电源内部
锂电池, +74 VDC/4500 mAh
可充电电池/ 连接 个CAN传感器时电池寿命: > 8 h
外部
110/240 VAC - 24 VDC/2500 mA
车用电缆适配器 ( 12/24 VDC)(作为附件)
外壳/保护套
(标准配置)
外壳材料: ABS/PC (热塑材料)
外壳保护套材料: TPE (热塑橡胶)
尺寸 (宽x高x深): 257 mm x 181 mm x 75 mm
重量: 1550 g (基本仪器)
0
5 The Parker Service Master Plus技术参数
The Parker Service Master Plus – 01型输入模块
输入
带传感器识别
具有传感器识别功能
(
p/T/Q/n)的
SensoControl诊断传感器
个传感器输入(最多
6个模拟测量通道)
也可以通过SCMA-VADC连接外接传感器
插口: 5针, 插拔式
扫描速度: 1 ms = 1000个测量值/秒
每个SCPT压力/温度传感器都有一个温度通道
温度扫描速度: 1 s
输入
外接传感器
2 个模拟传感器输入
可测量电流和电压
扫描速度: 1 ms = 1000个测量值/秒
可测电压范围: -10…+10 VDC
可测电流范围: 0/4…20 mA
外接传感器电源: +18…+24 VDC/最大100 mA
插口: M12x1, 5针
快速模式
扫描速度: 01 ms = 10000个测量值/秒
只有一个外接传感器输入时可使用
精度
± 025 % FS +002%/℃
产品概述 包括:
CAN传感器输入有自动识别功能的外接传感器输入-手柄
传感器输入(模拟)(模拟)
- 24VDC/25A电源组
- M8x1,4针电缆接线座
- USB 20电缆
(
2 m)
- LAN电缆
(
5 m)
-操作手册
- PC软件
- 1 GB微型SD储存卡
SCM-500-00-00
(基本仪器不带输入模
块)
2个总线网络,每个
最多可连接8个传
感器
0 0
SCM-500-01-00
(基本仪器带1个01型输
入模块)
2个总线网络,每个
最多可连接8个传
感器
2
SCM-500-01-00 2个总线网络,每个6 4
(基本仪器带2个01型输最多可连接8个传
入模块) 感器
1
6 SensoWin软件
操作简便
Windows 2000/XP/VISTA
可同时显示16条曲线
缩放功能
连接测量曲线
测量值表格化
极值计算
曲线移位功能
自由选择单位和测量范围
光标功能
传输The Parker Service Master上设置的参
数
自动化测量程序和文档打印
产品说明
概述
SensoWin软件可读取和处理 The Parker Service
Master Easy或 The Parker Service Master Plus上记录
的测量值,操作简单,存档方便,兼容多个Windows版
本。
功能
一个图中最多可生成
16条曲线,曲线的移位功能使液压
值的分析更为准确。功率曲线可以评估泵的性能,
Δp可
以检测渗漏和压力损失。
The Parker Service Master Easy或
The Parker Service
Master Plus上的测量值为曲线提供了大量的信息,并可
以在任意时间重新生成。范围和单位的改变会改变曲线
的形状。
图中的最大值和最小值、曲线的平滑度和数学关系等都是
分析液压系统所需的重要参数。
每次测量的日期和时间都会自动存档,这为后期数据的处
理提供了根据。同时也可直接将数据从
The Parker Service
Master Easy或
The Parker Service Master Plus传输至
PC。
程序运行(在线操作)时可以直接观察到当前值(如压力峰
值等)。
2
6 SensoWin软件产品说明
The Parker Service Master
Plus
显示:数字,刻度,指针,曲线图
同时显示16通道
SensoWin软件
Easy
示波器 / 触发器显示
缩放功能
计算功能
分析功能
扩展光标功能(显示X值和相对应的Y值)
连接方式:
在线测量值显示
在线测量值储存
保存项目
输出Excel表格
仪器远程控制功能
自动化测量程序
(自动程序控制)
USB
以太网
7 使用 SCMA-FCU/VADC测量电信号
使用The Parker Service Master测量电信号
SCMA-FCU-600
SCMA-VADC-600
使用SCMA-FCU-600 测量频率
SCMA-FCU-600可以将频率信号(如来自于涡轮流量计、
齿轮流量计或转速计的信号)连接至 The Parker Service
Master Easy或The Parker Service Master Plus。该仪器
能处理1 Hz至5 kHz的正弦或矩形信号,其信号振幅为 20
mV至10 V。可通过USB和PC软件进行轮廓设置。
外接传感器电源
SCMA-FCU-600可为每个外接传感器提供24 V的电源。
模拟或CAN输出
SCMA-FCU-600既可与模拟输入相连接,也可与 CAN输
入相连接。
The Parker Service Master 系列
或 Serviceman
使用SCMA-VADC-600测量外接信号
The Parker Service Master可测量来自外接传感器(如扭
矩、功率或冲击)的信号,如 0/4…20 mA或 0…10V。
典型应用
力/冲击曲线
扭矩/流量标称线
电流/电压测量
使用该模块,可测量的电流高达4 ADC,电压高达48
VDC。
应用:
比例阀的电流消耗
电机/泵开关状态的测量
4
35
7 使用 SCMA-FCU/VADC测量电信号
技术参数
SCMA-FCU-600 SCMA-VADC-600
外接传感器端口
测量范围1 Hz…5 kHz,
正弦和矩形信号
40 mVpp 10 Vpp
电压 电流
3 VDC 20 mA
10 VDC 200 mA
48 VDC 4000 mA
传感器电源24 VDC ±0,5 VDC 18 VDC ±0,5 VDC
当外接电源高于18 VDC时:
电源=传感器电源
IOut (Max) 无电源50 mA 50 mA
IOut (Max) 在24 VDC电源下100 mA 100 mA
精度1 % FS ±0,05 %/°C 0,5 % FS ±0,02 %/°C
1,5 % FS 在 4 A 测量范围
电源
电源 (外接) 8 …24 VDC 11 …24 VDC
连接
传感器 4孔,M8插口(标准配置中带旋入式内螺
纹接头)
4孔 , M12x1 插座
(标准配置中包括带有香蕉插口的电缆)
充电器3孔,插座 3孔,插座
USB 4孔,插座-
模拟5孔,插座固定电缆
CAN 5孔,M12 -
外壳
尺寸 114 x 64 x 26 mm 67 x 68 x 28 mm
环境状况
工作温度0 °C 至 60 °C 0 °C 至 60 °C
储存温度-25 ℃ 至 70 ℃ -25 ℃ 至 70 ℃
相对湿度< 80 % < 80 %
防护等级IP40 IP40
压力/温度/RPM的测量
根据不同的测量要求,我们有多种传感器可供选择:
1 SCPT压力/温度传感器
坚固的不锈钢结构
响应时间为1 ms
可捕捉压力峰值
典型精度为±0,25 %
测压接头
2 SCT温度传感器
耐高压
可测油温高达125°C
旋入式
3 SCPRM转速计
非接触式 RPM (速度)测量
可测转速高达10000RPMs
带2m固定电缆
6
压力/温度/RPM测量概述
SCPT SCPT-CAN SCT SCRPM
应用
测量压力和温度
用于常规应用
测量压力和温度
用于常规应用
测量温度
可用于高压环境
非接触式测量 RPM (速度)
ü不锈钢元件
ü高爆破压力
ü抗压力峰值
ü不锈钢元件
ü高爆破压力
ü抗压力峰值
üCAN总线连接
ü最高可用于6 0 bar高压
ü结构紧凑
ü响应时间快
ü光电测量
ü无须安装或调整
测量范围 -1…15/0…60/150/400/
600/1000 bar
-1…16/0…60/160/400/
600/1000 bar
-25…+125 °C 50…10000 RPM
螺纹连接形式 1/2" BSPP M10x1
精度 < ±0,5 % FS < ±1 % FS < ±0,5 % FS
电路连接形式 5针插拔式 5针 M12x1,5 5针插拔式固定电缆
应用试验台/通用机床设备/物料输送设备/装载和起重设
备/气动及液压设备等
行走液压机械/工业用卡车/
货运车/商用车辆/建筑机械/
农用机械等
订货号 SCPT-xxx-02-02 SCPT-xxx-C2-05 SCT-150-xx-02 SCRPM-xxx
页码 8-40 41-42 4 -46 47-49
7
8 压力/温度测量 SCPT压力/温度传感器
坚固的不锈钢结构
响应时间为1 ms
可捕捉压力峰值
典型精度 ± 0,25 %
操作灵活
SCPT系列
传感器快速的响应时间可以保证安全地捕捉到液压系统的
压力峰值。坚固的不锈钢结构适用于多种应用场合,如冷
却系统或气动应用等。
所有的压力传感器都配有一个安装好的测压接头
(M16x2),可快速安全地连接到液压系统上,减少了安
装时间。
压力测量
压力测量压力测量
-1015 bar
-1015 bar-1015 bar
气动
气动气动
/
//
低压
低压低压
0 060 bar
0 060 bar0 060 bar
中等压力中压
0 150 bar
0 150 bar0 150 bar
中等压力中压
0 400 bar
0 400 bar0 400 bar
操作压力液压液压系统工作压力
0 600 bar
0 600 bar0 600 bar
高压
高压高压
0 1000 bar0 1000 bar高压峰值高峰值压力
温度测量
温度测量温度测量
-25+105 °C
-25+105 °C-25+105 °C
油温度油温
8
39
Serviceman
SCM-152-x-02
连接电缆
SCK-102-03-02
连接电缆
SCK-102-03-02
接头 EMA-3/3
压力/温度测量 SCPT
压力/温度传感器SCPT有多种测量范围可供选择,最高
可达1000 bar,同时可用于气动应用场合,并可使用仪
器上的TEMP键来监测温度。
测压接头
所有工具包 (kit) 中的压力传感器都附带提供一个预先
装配好的测压接头SCA-1/2-EMA-3,并可通过另一个阳
接头与所有的标准测量孔相连接,非常适合快速简便地
诊断液压系统。
接头 EMA-3/xxx
测压软管
SMA3-xxx
压力/温度传感器
SCPT-xxx-02-02
测压软管 SMA3-xxx
The Parker Service Master Plus
或 The Parker Service Master Easy
8 压力/温度测量 SCPT 功能说明
40
92
27
M16x2
SW27
hex27
SW30
hex30
SW22
hex22
SCPT-xxx-02-02
8 压力/温度测量 SCPT 技术参数
# SCPT-015 SCPT-060 SCPT-150 SCPT-400 SCPT-600 SCPT-1000
测量范围 (bar) -1…015 0…060 0150 0400 0600 01000
过载压力 Pmax (bar) 30 120 300 800 1200 1200
爆破压力 (bar) 150 500 900 1200 1800 2500
温度范围 (℃)
精度 (±1,5 %) FS
-25…+105 -25…+105 -25…+105 -25…+105 -25…+105 -25…+105
FS = 满量程
SCPT 压力/温度传感器
1/2" BSPP 外螺纹,带接头 SCA-1/2-EMA-3 #
-1…015 bar/0…060 bar/0150 bar/
0400 bar/0600 bar/01000 bar
SCPT-xxx-02-02
SCPT 压力/温度传感器
1/2" BSPP 外螺纹,带接头 SCA-1/2-PQC #
-1…015 bar/0060 bar/0150 bar/0400 bar/0600
bar
SCPT-xxx-02-02-PQC
SCK 连接电缆
Serviceman/The Parker Service Master 系列
#
3 m (5针插头–5针插头) SCK-102-03-02
5 m,加长电缆 (5针插头–5针插座) SCK-102-05-12
精度
典型±0,25 %
最大 ±0,5 % + 0,2 %/年
密封FKM
响应时间 (ms) 1 环境温度范围(℃) -25…+80
电路连接形式5针储存温度范围(℃) -20+80
压力端口 1/2" BSPP Tmax流体(℃) +105
外壳不锈钢 14301 可靠周期 (106) 100
重量 (g) 200 抗冲击性IEC 68-2-29
9 压力/温度测量 SCPT-CAN 压力/温度传感器
坚固的不锈钢结构
响应时间为1 ms
可捕捉压力峰值
现代化CAN总线技术
采用 SPEEDCON,布线简单
最长达100m的电缆
传感器识别LED灯(SIL)
CAN总线技术包含了
SCPT模拟传感器的所有优点,并通过
SPEEDCON连接,可最多对一个总线网络上的
8个传感器
进行简单布线,具有即插即用功能,无需其他配置。
所有的压力传感器都配有一个安装好的测压接头(
M16x2),可快速安全地连接到液压系统上,减少了安装
时间。
压力测量
-1016 bar气动/低压
0 060 bar中压
0 160 bar中压
0 400 bar液压系统工作压力
0 600 bar高压
0 1000 bar高峰值压力
温度测量
-25+105 °C油温
SPEEDCON为 PHOENIX CONTACT GmbH & Co KG公司的注册商标
41
9 压力/温度测量 SCPT-CAN 技术数据
SCPT压力/温度传感器 CAN
1/2" BSPP 外螺纹,带接头 SCA-1/2-EMA- #
-1…016 bar/0…060 bar/0160 bar/ SCPT-xxx-C2-05
0400 bar/0600 bar/01000 bar
SCPT-xxx-C2-05
SCPT压力/温度传感器 CAN
1/2" BSPP 外螺纹,带接头 SCA-1/2-PQC #
-1…016 bar/0060 bar/0160 bar/0400 bar/0600 SCPT-xxx-C2-05-PQC
bar
SCK 连接电缆 CAN
The Parker Service Master Plus #
2 m SCK-401-02-4F-4M
5 m SCK-401-05-4F-4M
10 m SCK-401-10-4F-4M
# SCPT-016 SCPT-060 SCPT-160 SCPT-400 SCPT-600 SCPT-1000
测量范围 ( bar) -1…016 0…060 0160 0400 0600 01000
过载压力 P max (bar) 2 120 20 800 1200 1200
爆破压力 ( bar) 150 500 900 1200 1800 2500
温度范围 (℃)
精度 典型为 ±2K/最大为± K
-25…+105 -25…+105 -25…+105 -25…+105 -25…+105 -25…+105
精度
典型 ±025 %
最大 ±05 % + 02 %/年
响应时间(ms) 1
电路连接形式 5 针, M12x1
压力端口 1/2" BSPP
外壳不锈钢 14 01
重量 ( g) 200
密封 FKM
环境温度范围 (℃) -25…+85
储存温度范围 (℃) -25+85T max流体 (℃) +105
可靠周期 ( 106) 100
抗冲击性 IEC 68-2-29
振动阻尼 IEC 68-2-6
10500 Hz
42
10 温度测量 SCT
耐高压
可测油温高达125°C
操作灵活
旋入式
在液压系统中,温度的测量可以避免因为油温过高而导致的
泵、比例阀等关键零部件的损坏。
为了得到准确的温度,测量必须在管路中直接进行。
旋入式传感器SCT-150也适用于涡轮流量计SCFT-xxx-02-02。
4
44
SCT-150-0-02
10 温度测量SCT 功能说明
SCT-150 (-25 °C+125 °C)
SCT-150-0-02的探针可以用来测量油箱或容器中的油温。
温度传感器SCT-150-04-02可测量压力高达630 bar的液压
系统,其外螺纹端可与测压接头GMA3/20系列和涡轮流量
计SCFT-xxx相连接。
直通接头
SCA-GMA3/20S/T
旋入式传感器
SCT-150-04-02
Serviceman SCM-152-x-02或
The Parker Service Master 系列
温度探针 SCT-150-0-02
连接电缆
SCK-102-03-02
连接电缆
SCK-102-03-02
45
10 温度测量 SCT 功能说明
热电偶传感器 SCT-400-K-01
信号转换器 SCTA-400-02
SCT-400-K-01连接信号转换器SCTA-400-02
耐高温的热电偶传感器可测量柴油机引擎内高达
1000°C的废气温度。
转换器 SCTA-400兼容所有K型的热电偶传感器。
The Parker Service Master Plus
或 The Parker Service Master Easy
46
SCT-150-0-02
SCT-400-K-01
10 温度测量 SCT 技术参数
温度探针
SCT-150-0-02
SCT-150-04-02 SCT-150-0-02 SCT-400-K-01 SCTA-400-02
测量范围(℃) -25+125 -25+125 0…+1000 0…+1000
精度±1,5 °C ±1,5 °C ±1,5 °C ±1,0 % FS
响应时间 T0,9 (s) 135 91 ≤ 5 -
环境温度 (℃) -25+70 -25+70 -20+150 0+50
储存温度 (℃) -25+80 -25+80 -20+80 -25+60
工作压力(bar) 630 - - -
Pmax (bar) 800 - - -
爆破压力 (bar) 1200 - - -
外壳碳钢 C15K 镀锌
探针:不锈钢14304
手柄:迭尔林
不锈钢
带有2m固定电缆
ABS
带有30 cm固定电缆
密封FKM - - -
重量 (g) 100 120 150 -
与介质相接触的零部件碳钢 C15K 镀锌, FKM 不锈钢
14304 不锈钢 -
FS = 满量程
SCT 温度传感器 (Tmax = 1000 °C) 不适合 Serviceman
信号转换器
SCTA-400-02
旋入式传感器
SCT-150-04-02
带直通接头
SCT 温度传感器 (Tmax = 125 ℃) #
带插座 (5针)的嵌入式传感器 (M10x1) SCT-150-04-02
带插座(5 针)的温度探针 SCT-150-0-02
直通硬管接头Φ20(M10x1) SCA-GMA3/20S/T
SCT 温度传感器 (Tmax = 1000 ℃) #
热电偶转换器 1000 °C SCTA-400-02
热电偶传感器SCT-400-K-01
SCK 连接电缆
Serviceman/The Parker Service Master 系列
#
3 m (5针插头 – 5针插头) SCK-102-03-02
5 m,加长电缆 (5 针插头 – 5针插座) SCK-102-05-12
11 RPM 测量 SCRPM
非接触式转速测量
可测量转速高达 10000 RPM
带2m固定电缆
液压驱动设备的转速,如变量泵的输出等,决定了系统
的压力和流量。
非接触式测量(光电信号)可以快速简单地完成。
主动轴(如牵引机的动力输出轴)的转速可以通过本设备
测量得到,不需要任何安装或调整。
为获得精确的光电信号,
请使用本产品专用的反射
带。
对于转动的轴或带而言,
转速可直接由接触头测
得。
旋转轴:非接触式测量使用接触头测量转速使用接触头在前端面测量
转速转速
47
Serviceman
SCM-152-x-02
11 RPM 测量 SCRPM功能说明
The Parker Service Master Plus
或 The Parker Service Master Easy
转速计 SCRPM-220
Serviceman
SCM-152-x-02
11 RPM 测量 SCRPM功能说明
The Parker Service Master Plus
或 The Parker Service Master Easy
转速计 SCRPM-220
48
11 RPM 测量 SCRPM技术参数
技术参数
输入
测量距离 25500 mm
测量角度 ± 45°
测量类型光学,红色 LED
输出
测量范围 2010000 RPM
精度 < 0,5 % FS
分辨率 ± 5 RPM
电路连接
固定电缆 m 插拔式 5针/4针
环境温度 070 °C
其他
材料 ABS
尺寸 4 mm/L = 1 0 mm
重量 2 0 g
转速计 SCRPM
FS = 满量程
调焦接头 SCRPMA-002接触头 SCRPMA-001
SCRPM转速计
2010000 RPM SCRPM-220
接触头 SCRPMA-001
调焦接头 SCRPMA-002
49
流量测量
根据不同的测量环境,我们有多种流量测量仪器可供
选择:
1 涡轮流量计 SCFT
低流动阻力
内置压力和温度传感器接口
安装简单
6种测量范围,最高达750L/min
带卸荷阀,可记录 p/Q 特性曲线并分析液压性能
2 液压测试仪 SCLV
耐高压,最高可达480bar
2种测量范围,最高达750L/min
带过载保护
双向操作
流量计 SCQ
方向识别
响应速度快< 2 ms
粘度范围广
连接块SCAQ
除压力外,流量也是液压设备的一个重要参数,如变量泵
等液压驱动设备的效率就取决于流量。液压驱动设备的磨
损程度可以由公称值和实际值之间的比较而得出,其比较
结果有利于系统的定期检修和成本的降低。尤其是在行走
液压行业,机器的效率需要不停地检测和记录。因此,压
力和流量的测量为系统的整体分析提供了数据基础。
50
流量传感器 概述
SCFT涡轮流量计 SCFT-CAN涡轮流量计 SCLV液压测试仪 SCQ流量计
应用
ü低损耗流量测量ü低损耗流量测量ü液压测试仪ü 用于流量激变的场合
ü 可双向测量
ü响应时间≤ 50 ms
ü测量范围广
ü低流动阻力
ü可测流量高达750L/min
ü耐压能力高达420bar
ü双向操作
ü响应时间≤ 50 ms
ü测量范围广
ü低流动阻力
ü可测流量高达750 L/min
ü耐压能力高达420bar
ü双向操作
üCAN 总线连接
ü响应时间≤ 50 ms
ü测量范围广
ü低流动阻力
ü可测流量高达750 L/min
ü耐压能力高达420bar
ü带PQ测量
ü带卸荷阀
ü过载保护
ü响应时间≤ 2 ms
ü双向操作
ü粘度范围广
ü结构紧凑
ü耐压能力高达420bar
测量范围 1,015/ 60/5150/
8 00/15600/
20…750 L/min10 00/20…750 L/min-60 …+60 L/min-150…+150 L/min
端口 1/2"…1 1/4" BSPP 1/2"…1" BSPP M24/M42
模块SCAQ-XXX
测量原理涡轮机涡轮机弹簧/活塞
精度 < ±1 % FS
响应时间≤ 50 ms
< ±1 % FS
响应时间≤ 50 ms
< ±2 % FS
响应时间 ≤ 2 ms
应用试验台、通用机床设备、工厂液压设备等
订货号 SCFT-xxx-02-02 SCFT-xxx-C2-05 SCLV-PTQ-xxx SCQ-xxx-0-02
页码 52-55 56-59 60-6 64-68
51
12 涡轮流量计 SCFT
测量原理:涡轮机
6种测量范围,最高达750L/min
安装简单
耐压能力达480bar
低流动阻力
内置温度和压力传感器接口
可以双向操作
低流动阻力,可同时测量p/T/Q
功能
液压油流经涡轮机,驱动涡轮机叶轮旋转,其产生的频
率经过电子装置处理后输出,并对阻流效应的影响进行
一定的补偿。
由于该传感器的流动阻力QR非常低,因此液压环路的损
耗也非常低。
传感器安装了一个测压接头EMA- 以测量压力。直接插
入SCT-150温度传感器还可以测量油温。因此,在这个
测量位置上,所有的重要参数均可测量出来。
应用
液压设备诊断
p-Q测量
液压测试,卸荷阀自动启动
52
12 涡轮流量计 SCFT功能说明
Serviceman
SCM-152-x-02
SCFT
连接电缆
SCK-102-0 -02
连接电缆
SCK-102-0 -02
涡轮流量计 SCFT-xxx-02-02
The Parker Service Master Plus
或 The Parker Service Master Easy
5
54
C
E
A
Q
S
M
P
N
R
B
FLOW
12 涡轮流量计 SCFT 尺寸参数
# SCFT-015 SCFT-060 SCFT-150 SCFT-300 SCFT-600 SCFT-750
A 37 62 62 62 62 100
B 136 190 190 190 212 212
C 37 50 50 50 75 75
E 117 130 130 134 150 154
M 70 103 103 103 127 126
N 0 5 5 7 9 10
P 25 50 50 52 62 60
Q N/A 92 92 90 106 104
R 0 5 5 9 11 10
S 115 157 157 150 168 181
12 涡轮流量计
SCFT技术参数
# SCFT-015 SCFT-060 SCFT-150 SCFT-300 SCFT-600 SCFT-750
流量范围 QN(L/min) 1…015 …060 5150 8 00 15600 20750
精度 ( ± %) FS/IR
@ 21cSt 1,0 FS 1,0 IR* 1,0 IR* 1,0 IR* 1,0 IR* 1,0 IR*
工作压力PN (bar) 50 50 50 50 290 400
端口 ( A - B) 1/2“ BSPP /4“ BSPP /4“ BSPP 1“ BSPP 1-1/4“ BSPP 1-7/8“ UNF
压降
ΔP max (bar) @ FS, 21cSt 15 15 15 4 5 5
重量 ( g) 650 750 750 1200 1800 2100
FS = 满量程
IR = 指针读数
* = 测量值 ≥ 15 % FS 时, 当测量值 < 15 % FS 时精度为 015 % FS
响应时间(ms) 50Qmax (L/min) QN x 1,1
过载压力
P max (bar) PN x 1,2
端口
温度端口 ( SCT-150)
压力端口 ( EMA 接头)
压力端口 ( VSTI)
M10x1
M16x2
1/4“ BSPP
外壳铝
密封 FKM
与介质相接触的零部件铝、碳钢、FKM
* ( 在21 cSt 时校准, 可选择其他校准粘度)
1,015/ 60/5150/8 00/15600/20…750 L/min
环境温度 (℃) -10+50
储存温度 (℃) -20+80
流体温度(℃) -20+90
过滤精度 ( μm) 25(对于SCFT-015为10 μm)
粘度范围 ( cSt)* 10100
SCFT-xxx-02-02
SCFT涡轮流量计#
SCK连接电缆
Serviceman/The Parker Service Master 系列 #
m (5针插头 - 5针插头) SCK-102-03-02
5 m (5针插头 - 5针插头) SCK-102-05-02
5 m加长电缆 ( 5针插头 - 5针插座) SCK-102-05-12
55
13 涡轮流量计 SCFT-CAN
涡轮流量计带CAN总线技术
6种测量范围,最高达750L/min
安装简单
耐压能力达480bar
低流动阻力
内置温度和压力传感器接口
可以双向操作
采用SPEEDCON,布线简便
最长达100m的电缆
低流动阻力,可同时测量p/T/Q
功能
液压油流经涡轮机,驱动涡轮机叶轮旋转,其产生的频
率经过电子装置处理后输出,并对阻流效应的影响进行
一定的补偿。由于该传感器的流动阻力
QR非常低,因此液压环路的损
耗也非常低。传感器安装了一个测压接头
EMA- 以测量压力。直接插入
SCT-150温度传感器还可以测量油温。因此,在这个测量
位置上,所有的重要参数均可测量出来。
应用
液压设备诊断,连接
The Parker Service Master Plus
p-Q 测量
液压测试,卸荷阀自动启动
SPEEDCON 为 PHOENIX CONTACT GmbH & Co KG公司的注册商标
56
13 涡轮流量计 SCFT-CAN功能说明
PQMSRNSCFT
连接电缆
SCK-401-02-4F-4MThe Parker Service Master Plus
或 The Parker Service Master Easy
涡轮流量计 SCFT-xxx-C2-05
B
57
13 涡轮流量计 SCFT-CANSCFT-CAN尺寸参数
PQMSRNACEB
SCFT-CAN –# 015 060 150 300 600 750
A 69 62 62 62 62 100
B 1 6 190 190 190 212 212
C 69 496 496 496 75 75
E 150 164 164 168 18 186
M 695 10 10 10 127 1258
N 0 5 5 7 9 12
P 25 52 52 52 62 60
Q / 90 90 90 106 104
R 0 5 5 9 11 10
S 115 157 157 152 168 181
58
13涡轮流量计 SCFT-CAN技术参数
SCFT-CAN -# 015 060 150 300 600 750
流量范围 QN(L/min) 1…015 …060 5150 8 00 15600 20750
精度 ( ± %)FS/IR
@ 21cSt 1,0 FS 1,0 IR* 1,0 IR* 1,0 IR* 1,0 IR* 1,0 IR*
工作压力PN (bar) 50 50 50 50 290 400
端口 ( A - B) 1/2“ BSPP /4“ BSPP /4“ BSPP 1“ BSPP 1-1/4“ BSPP 1-7/8“ UNF
压降
ΔP max (bar) @ FS, 21cSt 15 15 15 4 5 5
重量 ( g) 650 750 750 1200 1800 2100
FS = 满量程
IR = 指针读数
* = 测量值 ≥ 15 % FS 时, 当测量值 < 15 % FS 时精度为 015 % FS
响应时间(ms) 50Qmax (L/min) QN x 1,1
过载压力
P max (bar) PN x 1,2
端口:
温度端口 ( SCT-150)
压力端口 ( EMA 连接端口)
压力端口 ( VSTI)
M10x1
M16x2
1/4“ BSPP
外壳铝
密封 FKM
与介质相接触的零部件铝、碳钢、FKM
环境温度 (℃) -10+50
储存温度 (℃) -20+80
流体温度 (℃) -20+90
过滤精度(μm) 25(对于SCFT-015为10 μm)
粘度范围 ( cSt)* 10100
* (在21 cSt 时校准, 可选择其他校准粘度)
SCFT-CAN涡轮流量计 #
1,015/ 60/5150/8 00/15600 L/min SCFT-xxx-C2-05
20…750 L/min; Pmax = 480 bar SCFT-750-C2-05
SCK 连接电缆 CAN
The Parker Service Master Plus #
2 m SCK-401-02-4F-4M
5 m SCK-401-05-4F-4M
10 m SCK-401-10-4F-4M
59
14 液压测试仪 SCLV
可测量压力、温度和流量
2种测量范围,最高达750L/min
耐压能力达480bar
带过载保护
可反向操作(流量方向为A-B)
可与CAN总线连接
精确地测量流量、压力和温度
特点:
可双向测量;内置油路通道,以保护系统、测试设备
和操作人员。
可选择流量方向,从而使连接顺利,测量方便。
可快速连接泵、阀、电机、气缸等液压驱动装置。
液压测试仪操作简单,并能测出液压系统故障的位置,如
检测方向控制阀的故障点,并对其做出调整等,因此非常
适用于检测泵、阀、电机、气缸等液压驱动装置。
液压测试仪可同时测量压力、温度和流量。
内置安全截止阀
(膜片式保险器)
液压测试仪上依靠卸载阀上的两个膜片式保险器进行安
全控制,当系统压力超过最大工作压力( P )时,膜片破
裂,同时卸载阀停止工作,流体返回到油箱内(max) 。
更换膜片前请仔细阅读操作手册。
60
61
SERIAL No XXXXX
RANGE 10-300 LPM / 3-80 US GPM
FLOW
14 液压测试仪 SCLV 功能说明
同时测量压力和流量可以得出系统的功率(左图所示)。
该图是使用液压测试仪SCLV-PTQ的一个案例。系统的压
力由内置卸荷阀生成。
p-Q图(如右图)显示了系统的功率。特别是在液压泵系
统(负载敏感系统)中,分析负载是非常重要的。这在
SensoWin 中可以快速简单地实现。
使用The Parker Service Master Plus 或 Easy 以及液压测
试仪 SCLV-PTQ 来测量压力、流量和温度
62
SCLV-PTQ-xxx SCFT-150-DRV
SERIAL No XXXXX
RANGE 10-300 LPM / 3-80 US GPM
FLOW
E
C
B
A
FLOW
C
B
E
14 液压测试仪 SCLV 尺寸参数
# SCFT-150-DRV SCLV-PTQ-300 SCLV-PTQ-750
A 62 98 117
B 370 222 235
C 50 50 75
E 130 135 150
# SCFT-150-DRV SCLV-PTQ-300 SCLV-PTQ-750
流量范围 QN(L/min) 6…150 10…300 20…750
精度 (± %) IR
@ 21cSt 10 1,0 (> 20 L/min)) 1,0 (> 25 L/min)
工作压力PN (bar) 350 350 400
安全截止点
(膜片碎裂点) – 420 bar 480 bar
端口 (A - B) 3/4“ BSPP 1“ BSPP 1-7/8“ UNF
压降Δ Pmax (bar) @ (FS) 21cSt 15 4 5
重量 (kg) 42 55 89
FS = 满量程
IR = 指针读数
响应时间(ms) 50
环境温度(℃) -10+50
Qmax (L/min) QN x 1,1
过载压力
Pmax (bar) PN x 1,2 储存温度(℃) -20+80
端口
温度端口 (SCT-150)
压力端口 (EMA3 连接端口)
压力端口 (VSTI)
M10x1
M16x2
1/4“ BSPP
流体温度(℃) -20+90
外壳铝过滤精度 (μm) 25
密封FKM
粘度范围 (cSt)* 10100
与介质相接触的零部件铝、碳钢、FKM
* (在21 cSt 时校准, 可选择其他校准粘度)
14 液压测试仪 SCLV 技术参数
SCLV-PTQ液压测试仪带卸荷阀 #
10… 00 L/min; Pmax = 420 bar SCLV-PTQ-300
10… 00 L/min;, Pmax = 420 bar, 带 CAN总线连接
SCLV-PTQ-300-C2-05
20…750 L/min; Pmax = 480 bar SCLV-PTQ-750
20…750 L/min;, Pmax = 480 bar, 带 CAN总线连接
SCLV-PTQ-750-C2-05
SCLV-PTQ带安全膜片保险器 #
10… 00 L/min; Pmax = 420 bar SCLV-DISC-300
20…750 L/min; Pmax = 480 bar SCLV-DISC-800
SCFT涡轮流量计,带单向节流阀 #
6150 L/min; Pmax = 400 bar SCFT-150-DRV
6…750 L/min;, Pmax = 400 bar, 带 CAN总线连接
SCFT-150-DRV-C2-05
SCK连接电缆
Serviceman/The Parker Service Master 系列#
m (5针插头 - 5针插头)
SCK-102-03-02
5 m (5针插头 - 5针插头)
SCK-102-05-02
5 m加长电缆
(
5针插头 - 5针插座)
SCK-102-05-12
SCK 连接电缆 CAN
The Parker Service Master Plus #
2 m SCK-401-02-4F-4M
5 m SCK-401-05-4F-4M
10 m SCK-401-10-4F-4M
6
15 流量计 SCQ
测量原理:弹簧/活塞
方向识别
响应时间≤ 2 ms
结构紧凑
耐压能力高达420bar
粘度范围广
可使用连接块测量p/T/Q
带方向识别,适用于行走液压和工业液压
功能
流体从A至B或从B至A流动时会带动活塞(K)运动。没有
流体经过时,弹簧(F)和活塞(K)处于中间平衡状态;而
当流体经过时,行程(S)随着流量的变化成比例变化,
并通过电路系统转换为输出信号。当流体方向发生改变
时(B至A),输出信号也随之变化(如
-458 l/min)。活塞
的响应时间小于0002 s。
应用
流量是高压流体领域里一项重要的指标。SCQ的响应时间
保证了液压系统所有的动态变化都能测量到,而方向识别
功能则在寻找系统故障时有着重要的作用。快速的负载变
化会导致泵和阀的损坏,而SCQ流量传感器能安全地获取
这些数据并防止其发生。接上连接块后就可以同时测量流
体的p, T和Q了。将嵌入式接头接入硬管或软管总成后,
SCQ流量传感器的安装就完成了。传感器坚固的结构保证了即使在恶劣的工况下(如高负载
变化或压力激增等),该传感器还是能长时间使用。
SCQ-
SCQ-SCQ-测量原理
测量原理测量原理
64
65
B
A
A B
Serviceman
SCM-152-x-02
15 流量计 SCQ 功能说明
流量计SCQ
带连接块SCAQ
连接电缆
SCK-102-03-02
连接电缆
SCK-102-03-02
流量计 SCQ-060-0-02
The Parker Service Master Plus
或 The Parker Service Master Easy
流量计 SCQ
带连接块 SCAQ
和压力/温度传感器SCPT
66
ca 68 77
50x30
SW27
hex27
X4)
X1)
X2)
X3)
M24x15
ca 68 77
50x30
SW27
hex27
X4)
X1)
X2)
X3)
M24x15
端口尺寸和压降曲线图 SCQ-060
拧紧力矩 20 Nm
拧紧力矩 30 Nm
15 流量计 SCQ 尺寸参数
x1) O型圈 21,95x1,78
x2) O型圈 20,29x2,2
x3) O型圈 15,54x2,62
x4) O型圈
x1) O型圈 36,17x2,62
x2) PTFE 与 O型圈 2,64x2,62
端口尺寸和压降曲线图 SCQ-150
67
120
80
M8
20 tief
A B
X
Y
80
30
10
85
44
44
60
19
15 10
425 55
连接块SCAQ-060 连接块SCAQ-150
15 流量计 SCQ 尺寸参数
直通接头SCAQ-GIR1/2
SCQ 流量计 (0±60 L/min) #
060 L/min (包括定距环) SCQ-060-0-02
用于SCQ-060的定距环SC-910
用于SCQ-060的密封件SC-911
SCAQ 直通接头 (60 L/min) #
1/2" BSPP 内螺纹 (A-B) 和 M24 内螺纹(连接SCQ-060) SCAQ-GIR1/2A4CX
可连接:
基座端口 M24 外螺纹(SCQ-060) SCQ-M24X15-ED
SCAQ 连接块 (60 L/min) #
1/2" BSPP 内螺纹 (A-B) 和 M42 内螺纹(连接SCQ-060 ) SCAQ-060
可连接:
基座端口 M24 外螺纹(SCQ-060) SCQ-M24X15-ED
1/2" BSPP 外螺纹端口 (A-B) SCQ-R1/2-ED
SCQ 流量计 (0±150L/min) #
0150 L/min SCQ-150-0-02
SCQ-150 的密封件SC-912
SCAQ 连接块 (150 L/min) #
3/4" BSPP 内螺纹 (A-B) 和用于 M42 内螺纹(连接SCQ-150) SCAQ-150
可连接:
基座端口 M42 外螺纹(SCQ-150) SCQ-M42X15-ED
3/4" BSPP 外螺纹端口(A-B) SCQ-R3/4-ED
15 流量计 SCQ 技术参数
SCQ-060 SCQ-150
测量范围 QN -60+60 L/min -150+150 L/min
Qmax -66+66 L/min -165+165 L/min
端口 M24 (NG10) M42 (NG16)
重量 ( g) 670 1050
精度
非线性误差 ±2 % FS @ 46cSt
响应时间 2ms
热温漂 ±0,05 % FS/°C
重复精度 ±0,5 % FS
耐压性
压力范围 …420 bar
工作压力 PN 15 bar
过载压力 P max (bar) 420 bar
压降 ΔP (bar) @ (FS)见图示
材料
外壳碳钢
密封圈 NBR
与介质相接触的零部件碳钢、 NBR
环境条件
工作温度 +10…+60 °C
储存温度 -20…80 °C
T max流体 +80 ℃
过滤精度 25 μm
粘度范围 15…100 cSt
防护等级 IP54 DIN EN 60529
电路连接,至手持式测试仪
插口 5针,插拔式
电源电压 +7…+15 VDC
输出 ± VDC
EM兼容性
电磁干扰排放 EN 61000-6-
电磁干扰抵抗 EN 61000-6-2
FS = 满量程
SCK连接电缆
Serviceman/The Parker Service Master 系列 #
m (5针插头 - 5针插头) SCK-102-03-02
5 m (5针插头 - 5针插头) SCK-102-05-02
5 m加长电缆 (5针插头 – 5针插座) SCK-102-05-12
68
16 连接电缆 SCK
结构紧凑
抗干扰
兼容所有的诊断设备和传感器
插拔式
多种长度
耐油材料
电缆,连接CAN总线传感器
Parker CAN总线电缆用于将Parker CAN总线传感器连接
至The Parker Service Master Plus SCM-500。
其快速插入方式
SPEEDCON*使连接简单而安全。
CAN连接电缆
SCK-401-02-4F-4M
CAN Y型连接器
SCK-401-0 -Y
CAN终端连接器
SCK-401-R
电缆,用于模拟传感器
SensoControl连接电缆适用于恶劣环境。
5针型
插拔式5针电缆适用于所有的5针连接。
4针型
4针电缆只适用于型号为SCM-150-1-01/02和SCM-1522-
08的 Serviceman。
连接电缆 (5 针)
SCK-102-xx-02
加长电缆 (5 针)
SCK-102-05-12
转换接头
SCK-002-08
(可以将4针传感器连接至新设备)
连接电缆( 4 针)
SCK-102-02-08
SPEEDCON 为 PHOENIX CONTACT GmbH & Co KG公司的注册商标
69
16 连接电缆 SCK 技术参数
外壳
材料
铜合金
表面
镀铬
防护等级(连接后)
IP50
电缆
护套
PUR
颜色
黑色
允许温度静止操作时
-20 … +70 °C
移动操作时
-5 … +70 °C
铜网格屏蔽
屏蔽性
SCK 连接电缆
Serviceman/The Parker Service Master 系列 #
m (5针插头 - 5针插头) SCK-102-03-02
5 m (5针插头 - 5针插头) SCK-102-05-02
5 m加长电缆(5针插头 – 5针插座) SCK-102-05-12
转换接头 (4针插座 - 5针插头) SCK-002-08
2 m (4针)只适用于旧型的 Serviceman (SCM-150-1-01/02 和 SCM-152-2-08) SCK-102-02-08
SCK 连接电缆 CAN*
The Parker Service Master Plus
2 m (5针插头 - 5针插座)
5 m (5针插头 - 5针插座)
10 m (5针插头 - 5针插座)
#
SCK-401-02-4F-4M
SCK-401-05-4F-4M
SCK-401-10-4F-4M
SCK-401-10-4F-4M CAN Y型连接器 包括0,3 m电缆 SCK-401-03-Y
CAN 终端连接器** (5针插座 - 5针插座) SCK-401-R
* 可定制其他长度
** 每个CAN接头都需要一个终端连接器
70
71
S1
L1
T1
T1
S1
S2
T2
L1
T1
S2 S1
T2
L1
T1
SCA-EMA-3/1
S1
T1
L1
SCA-EMA-3/3
SCA-EMA-3/2
S2 S1
T2
L1
T1
S1
S2
T2
L2
L1
T1
SCA-EMA-3/4
17 测压接头 SCA 技术参数
测压阴接头
# PN Pmax PBurst T1 T2 L1 S1 S2
SCA-1/4-EMA-3 1000bar 1200 bar 2000 bar 1/4" BSPP M16x2 32 27 22
SCA-1/2-EMA-3 630 bar 800 bar 1200 bar 1/2" BSPP M16x2 36 30 22
SCA-1/2-EMA-3-HP 1000bar 1200bar 2000 bar 1/2" BSPP M16x2 36 32 22
测压阳接头
# PN Pmax PBurst T1 T2 L1 S1 S2
SCA-EMA-3/1 630 bar 800 bar 1200 bar M16x2 -- 37 17 --
SCA-EMA-3/2 630 bar 800 bar 1200 bar M16x2 M12x165 31 17 17
SCA-EMA-3/3 630 bar 800 bar 1200 bar M16x2 M16x2 43 17 --
SCA-EMA-3/4 630 bar 800 bar 1200 bar M16x2 M16x15 31 17 17
90°测压接头
# PN Pmax PBurst T1 T2 L1 L2 S1 S2
SCA-90-EMA-3 630 bar 800 bar 1200 bar M16x2 M16x2 49 26 19 22
请注意压力范围!
72
S1 S2
L1
T1
S1
T1
L1
SCA-EMA-3/PQC
SCA-1/2-PQC
17 测压接头 SCA 技术参数
Parker 快换测压接头
# PN Pmax PBurst T1 T2 L1 S1 S2
SCA-1/4-PQC 400 bar 600 bar 1000 bar 1/4"
BSPP
-- -- -- --
SCA-1/2-PQC 400 bar 600 bar 1000 bar 1/2"
BSPP
-- 59 27 --
SCA-EMA-3/PQC 400 bar 600 bar 1000 bar M16x2 -- 78 21 17
请注意压力范围!

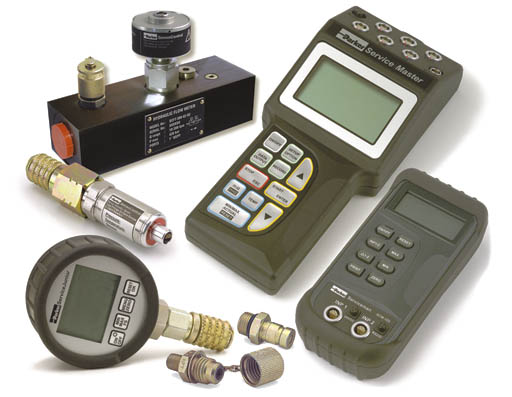

18 Parker 便携式测量工具包
设备箱坚固耐用
操作简单
自动传感器识别
PC连接
不依赖主电源
Serviceman-工具包
ServiceJunior无线-工具包
The Parker Service Master Easy -工具包
Parker手持式测量仪器满足现代化工业液压系统的需要,是维护液压系统不可或缺的仪器。
测量仪器可以测量、显示以及处理所有的液压参数,如
压差、流量和功率等,这使得行走液压机械、建筑机械
和农业机械等设备都可以进行精确地诊断,并快速地解
决故障。此外,设置值和实际值之间的比较也可以进行存档。Parker手持式测量仪器对维修技术人员来说是一款理想
的测试工具。使用SensoWin软件,可以在 PC 上处理数据。
Parker 便携式测量工具包
SCC设备箱
可存放以下零部件
2x Service Junior 或 1x 带有 PC适配器的Service Junior 无线 或 Serviceman
2x SCK/2x SCPT/2x SMA
SCC-340
Serviceman/The Parker Service Master Easy
6x SCK/8x SCPT/1x SCT/1x SCRPM
1x SCFT015/060/150/ 00/600 或 1x SCFT-150-DRV
SCC-DRV-300
The Parker Service Master Plus和 1x The Parker Service Master Easy或 1x Serviceman
12x SCK/ 8x SCPT/ 1x SCT/ 1x SCRPM
1x SCFT-015/060/150/ 00/600/750 或 1x SCFT-150-DRV
SCC-500
ServiceJunior工具包
范围:-1…016bar/0100 bar/0400 bar/0600 bar SCJN-KIT-xxx*
1设备箱 SCC-340
1 ServiceJunior SCJN-xxx-01
以及以下接头:
1 1/4" BSPP 内螺纹 - M16x2 内螺纹 SCA-1/4-EMA-3
1 M16x2 外螺纹 - M16x2 外螺纹 SCA-EMA-3/3*
1测压软管 1500 mm (M16x2) SMA3-1500*
ServiceJunior无线 工具包
范围:-1…016bar/0100 bar/0400 bar/0600 bar SCJNP-KIT-xxx-RC*
1设备箱 SCC-340
1 ServiceJunior 无线 SCJNP-xxx-01-RC
1 PC适配器,包括软件 SCJNA-PC
以及以下接头:
1 1/4" BSPP 内螺纹 - M16x2 内螺纹 SCA-1/4-EMA-3
1 M16x2 外螺纹 - M16x2 外螺纹 SCA-EMA-3/3*
1测压软管 1500 mm (M16x2) SMA3-1500*
* 不适用于1000 bar
74
18 Parker 便携式测量工具包
Serviceman工具包 # # # #
SCKIT-152-0-600 SCKIT-152-0-00 SCKIT-152-1-00 SCKIT-152-2-00
设备箱SCC- 40 1 1 1 1
Serviceman SCM-152-0-02 SCM-152-0-02 SCM-152-1-02 SCM-152-2-02
压力/温度传感器
0 … 600 bar
SCPT-600-02-02
1传感器请单独订购!(SCPT/SCT/SCFT/SCRPM)
连接电缆 m
SCK-102-0 -02 1 2
接头
(M16x2 外螺纹 - M16x2 外螺纹)
SCA-EMA- /
1 2
测压软管
1500 mm (M16x2)
SMA -1500
1 2
PC-电缆(RS-2 2)
SCK- 15-02- 1 --
SCKIT-340-00
设备箱SCC-DRV- 00 1 1
The Parker Service Master Easy SCM- 0-2-02 SCM- 40-2-02
连接电缆 m SCK-102-0 -02 2
连接电缆 5 m SCK-102-05-02 -2
接头(M16x2 外螺纹 - M16x2 外螺纹)
SCA-EMA- / 2 2
测压软管 1500 mm (M16x2) SMA -1500 2 2The Parker Service Master Easy 工具包 #
SCKIT-330-00
传感器请单独订购!(SCPT/SCT/SCFT/SCRPM)
Serviceman-p-Q工具包
The Parker Service Master Easy-p-Q工具包
设备箱 SCC-DRV- 00
Serviceman
The Parker Service Master Easy
压力/温度传感器 0… 600 bar
SCPT-600-02-02
温度传感器 SCT-150-04-02
涡轮流量计 SCFT-150-DRV
连接电缆
m SCK-102-0 -02
连接电缆 5 m SCK-102-05-02
接头
(
M16x2 外螺纹 - M16x2 外螺纹)
SCA-EMA- /
测压软管 1500 mm (M16x2) SMA -1500
#
SCKIT-152-PQ
1
SCM-152-2-02
1
1
2
1
1
#
SCKIT-340-PTQ1
-SCM-
40-2-022112222
75
18 Parker 便携式测量工具包
The Parker Service Master Plus工具包 # # #
SCKIT-500-00-00 SCKIT-500-01-00 SCKIT-500-01-01
设备箱 SCC-500
The Parker Service Master Plus
颈带 SC-ACC-01
CAN 连接电缆 SCK-401-05-4F-4M
CAN终端连接器 SCK-401-R
连接电缆
m SCK-102-0 -02
连接电缆 5 m SCK-102-05-02
接头
(
M16x2 外螺纹 - M16x2 外螺纹)
SCA-EMA- /
外接传感器接头 SCK-401-4M
测压软管 1500 mm (M16x2) SMA -1500
SCM-500-00-00
SCM-500-01-00
SCM-500-01-01
校准服务
具有ISO 9001校准证书的诊断产品
可直接定制带ISO 9001校准证书的设备
仪器/类型/工具包 #
ServiceJunior K-SCJN-xxx-01
ServiceJunior无线 K-SCJNP-xxx-01-RC
ServiceJunior 工具包 K-SCJN-KIT-xxx
ServiceJunior无线 工具包 K-SCJNP-KIT-xxx-RC
Serviceman
K-SCM-152-0-02
K-SCM-152-1-02
K-SCM-152-2-02
Serviceman 工具包 K-SCKIT-152-0-600
K-SCKIT-152-0-00
K-SCKIT-152-1-00
K-SCKIT-152-2-00
The Parker Service Master Esay K-SCM-330-2-02
K-SCM-340-2-02
The Parker Service Master Esay 工具包 K-SCKIT-330-00
K-SCKIT-340-00
The Parker Service Master Plus K-SCM-500-00-00
K-SCM-500-01-00
K-SCM-500-01-01
The Parker Service Master Plus 工具包 K-SCKIT-500-00-00
K-SCKIT-500-01-00
K-SCKIT-500-01-01
Serviceman-p-Q 工具包 K-SCKIT-152-PQ
The Parker Service Master Esay-p-Q 工具包 K-SCKIT-340-PTQ
SCPT 压力/温度传感器 K-SCPT-xxx-02-02
SCPT 压力/温度传感器 PQC K-SCPT-xxx-02-02-PQC
SCPT-CAN 压力/温度传感器 K-SCPT-xxx-C2-05
SCPT-CAN 压力/温度传感器 PQC K-SCPT-xxx-C2-05-PQC
SCRPM 转速计
K-SCRPM-220
SCFT 涡轮流量计
K-SCFT-xxx-02-02
SCFT-CAN 涡轮流量计
K-SCFT-xxx-C2-05
SCQ 流量计
K-SCQ-xxx-0-02
SCT 温度传感器 K-SCT-150-0-02
K-SCT-150-04-02
19 校准服务
举例
证书号
3143
描述:
型号:
S/N:
压力传感器
SCPT-600-02-02B125 S
测量范围:
精度:
0600 bar± 0,5% FS
参考文件 1:Budenberg S/N 15404
参考文件 2:HP 497A Data Logger
校准编号NO94 DKD-KO5801
校准编号8 708 1402
ServiceJunior Serviceman
ServiceJunior 无线
The Parker Service Master Easy
The Parker Service Master Plus
SensoWin. 软件
电信号测量
SCPT 压力/温度传感器 8-40
SCPT-CAN 压力/温度传感器 41-42
SCT 温度传感器 4-46
SCPRM 转速计 47-49
SCFT 涡轮流量计 52-55
SCFT-CAN 涡轮流量计 56-59
SCLV 液压测试仪 60-6
SCQ 流量计 64-68
SCK 连接电缆
SCA 转换接头
18设备箱及SCKIT工具包 7-76 19校准服务 77-78
K-SCFT-xxx-02-02 77 SCA-EMA-/1 71 SCLV-PTQ-00 6 K-SCFT-xxx-C2-05 77 SCA-EMA-/2 71 SCLV-PTQ-00-C2-05 6 SCA-EMA-/ 71 SCLV-PTQ-750 6 K-SCJN-KIT-xxx 77 SCA-EMA-/4 71 K-SCJN-xxx-01 77 SCA-EMA-/PQC 72 SCM-152-0-02 1 K-SCJNP-KIT-xxx-RC 77 SCA-GMA/20S/T 46 SCM-152-1-02 1 K-SCJNP-xxx-01-RC 77 SCM-152-2-02 1 SCAQ-060 67 SCM-0-2-02 24 K-SCKIT-152-0-00 77 SCAQ-150 67 SCM-40-2-02 24 K-SCKIT-152-0-600 77 SCAQ-GIR1/2A4CX 67 SCM-500-00-00 1 K-SCKIT-152-1-00 77 SCM-500-01-00 1 K-SCKIT-152-2-00 77 SCC-40 74 SCM-500-01-01 1 K-SCKIT-152-PQ 77 SCC-500 74 K-SCKIT-0-00 77 SCC-DRV-00 74 SCMA-FCU-600 5 K-SCKIT-40-00 77 SCMA-VADC-600 5 K-SCKIT-40-PTQ 77 SCFT-150-DRV 6 K-SCKIT-500-00-00 77 SCFT-150-DRV-C2-05 6 SCPT-xxx-02-02 40 K-SCKIT-500-01-00 77 SCFT-750-C2-05 59 SCPT-xxx-02-02-PQC 40 K-SCKIT-500-01-01 77 SCFT-xxx-02-02 55 SCPT-xxx-C2-05 42 SCFT-xxx-C2-05 59 SCPT-xxx-C2-05-PQC 42 K-SCM-152-0-02 77 K-SCM-152-1-02 77 SCJN-KIT-xxx 74 SCQ-060-0-02 67 K-SCM-152-2-02 77 SCJN-xxx-01 9,74 SCQ-150-0-02 67 K-SCM-0-2-02 77 SCJNA-PC 74 SCQ-M24X1.5-ED 67 K-SCM-40-2-02 77 SCJNP-KIT-xxx-RC 74 SCQ-M42X1.5-ED 67 K-SCM-500-00-00 77 SCJNP-xxx-01-RC 17,74 SCQ-R1/2-ED 67 K-SCM-500-01-00 77 SCQ-R/4-ED 67 K-SCM-500-01-01 77 SCK-002-08 70 SCK-102-02-08 70 K-SCPT-xxx-02-02 77 SCK-102-0-02 70 SCRPM-220 49 K-SCPT-xxx-02-02-PQC 77 SCK-102-05-02 70 K-SCPT-xxx-C2-05 77 SCK-102-05-12 70 SCRPMA-001 49 K-SCPT-xxx-C2-05-PQC 77 SCK-15-02-4 24 SCRPMA-002 49 SCK-18-05-21 24 K-SCQ-xxx-0-02 77 SCK-401-0.-Y 70 SCSN-450 24 SCK-401-02-4F-4M 70 K-SCRPM-220 77 SCK-401-05-4F-4M 70 SCT-150-0-02 46 SCK-401-10-4F-4M 70 SCT-150-04-02 46 K-SCT-150-0-02 77 SCK-401-R 70 SCT-400-K-01 46 K-SCT-150-04-02 77 SCTA-400-02 46 SCKIT-152-0-00 75 SC-910 67 SCKIT-152-0-600 75 SMA-1500 74SC-911 67 SCKIT-152-1-00 75 SC-912 67 SCKIT-152-2-00 75 SCKIT-152-PQ 75 SC-BAT-40 24 SCKIT-0-00 75 SCKIT-40-00 75 SCA-1/2-EMA- 71 SCKIT-40-PTQ 75 SCA-1/2-EMA--HP 71 SCKIT-500-00-00 76 SCA-1/2-PQC 72 SCKIT-500-01-00 76 SCA-1/4-EMA- 71 SCKIT-500-01-01 76 SCA-1/4-PQC 72 SCA-90-EMA- 71 SCLV-DISC-00 6 SCLV-DISC-800 6
测量及显示
ü坚固,可靠,操作简单
ü坚固,可靠,操作简单
ü性价比高
ü自动传感器识别
8-11页
12-15页
测量、显示和储存
压力/温度/RPM测量
ü耐高压温度传感器
ü非接触式速度测量 CAN总线
8-40页 41-42页 4-46页 47-49页
流量测量
SCFT 涡轮流量计 SCFT-CAN 涡轮流量计 . CAN总线技术 SCLV 液压测试仪 ü液压测试仪 SCQ 流量计 ü流量计
ü涡轮流量计
52-55页 56-59页 60-6页 64-68页
附件,设备箱及校准服务
SCK 连接电缆 SCA 测压接头 设备箱和SCKIT工具包 校准服务
ü电缆,用于CAN总线和模拟传感器 ü连接M16x2的测量系统端口
Zertifikat Nr. 14 Beschreibung:Drucksensor Messbereich:0...600 bar Modell:SCPT-600-02-02 Genauigkeit:± 0,5% FS S/N:B125S Referenz 1:Budenberg S/N 15404 Cal.No.NO94 DKD-KO5801 Referenz 2:HP 497A Data Logger Cal.No.87081402 -2,00 -1,50 -1,00 -0,50 0,00 0,50 1,00 1,50 2,00 0 10 100 200 300 400 600 P [bar] P [bar] Nominal Soll (bar) Actual Ist (bar) Deviation Abweichung (bar) 0 0 0.00 10 9.1 -0.90 100 99 -1.00 200 199.2 -0.80 00 299.5 -0.50 400 400 0.00 600 600.6 0.60 0 0.1 0.10
69-70页 71-72页 7-76页 77-78页
.长期稳定
.结构坚固
.操作简单
.现场灵活使用
.可记录测量值
无论是在工业领域还是行走液压行业,各种液压值的测量和分析都是非常基础的要求。高速变化的一些液压值,如阀门开关、气缸冲程、压力峰值、压差和流量变化等都必须实时测量和记录。
SensoControl.手持式仪器对任何场合来说都是非常合适的测量设备。
SensoControl.手持式仪器是专为以下应用而研制的: . 测量和显示所有的液压值,如压力、压差、压力峰
值、温度、流量、速度等。 . 操作简单,精度高,适合实时记录。所有的测量设备及附件都在我厂进行生产和测试。我们
坚持不断改进质量,使Parker成为您可靠的合作伙伴。充电电池计算机接口 在线操作 数据储存 外接电源
产品名称及特征 测量及显示 带储存功能的测量仪器
ServiceJunior Serviceman ServiceJunior无线 The Parker Service Master Easy The Parker Service Master Plus
电池
.○ ○
.
电池
USB
.
.
.
USB
USB/以太网
.
.
.
.
.
.
压力
.
.
.
.
.
温度/RPM/流量
.
.
.
电信号
○
○
.
外接传感器
○
○
.
Parker CAN总线传感器
.
-- 无
. 可选
. 标准
.数码式压力测量,带背光显示
.精度±0.5%FS
.刻度显示,带峰值记忆功能
.获取压力峰值–扫描速度为10ms
.操作简单
.长期稳定
.背光灯显示
. 1/4”BSPP不锈钢接口
ServiceJunior数字压力表
ServiceJunior可同时测量和显示压力,4位数值显示,精度高;扫描速度为10 ms,可捕捉到压力峰值。
ServiceJunior操作简单,功能独特,性价比高,几乎集合了所有数字压力表的优点。
刻度显示,带峰值记忆功能
实际值显示带背光灯(高度为15mm) 电池电量显示 最小/最大值或满量程显示(FS)菜单功能开启/关闭背光灯开启
最小/最大值满量程
菜单:自动关闭功能单位选择置零:设置零点
删除最小/最大值确定菜单功能
ServiceJunior:
测量范围:-1…016 bar/0...100 bar/0...400 bar/0...600 bar/0...1000 bar SCJN-xxx-01
1 ServiceJunior(取决于压力范围) 2 碱性电池 1.5V 1 接头SCA-1/4-EMA-
其设备箱和工具包请见本样本74页
ServiceJunior 带接头 1/4“ BSPP 内螺纹 - M16x2 内螺纹 SCA-1/4-EMA-
接头 M16x2 外螺纹 - M16x2 外螺纹 SCA-EMA-/
测压软管
SMA-xxx
测压软管
SMA-xxx
接头
EMA-/xxx
技术参数
与介质相接触的零部件 不锈钢 1.4404, NBR, 陶瓷
功能 单位:bar/PSI/Mpa/kPa最小/最大值-满量程显示电池电量显示电源自动关闭功能置零(设置零点) 重置 (删除最小/最大值)
电源 2 x 1,5V 碱性电池电池寿命一般为1500小时
环境温度(℃) -10...+50
储存温度(℃) -20...+60
流体温度T max(℃) +80
相对湿度 < 85 %
防护等级 EN 60529 (IP 67)
振动阻尼 IEC 60068-2-6/10…500 Hz; 5 g
抗冲击性 IEC 600068-2-29/25 g; 11 ms
可靠周期 ( 106) 100
.操作简单
.自动传感器识别
.可连接打印机和PC
.双行显示
.结构坚固
Serviceman 有两个传感器输入通道,可测量压差;结构坚固,并具有防尘功能,适用于恶劣环境。数字显示可避免读取误差。
Serviceman 结构小巧,重量轻,非常适合用于行走液压行业。
Serviceman带外接电源接口、两通道输入(5针)和PC接口,其数据输出方式有连接PC和打印机两种形式。
该设备具有最小/最大值记忆功能,可避免压力峰值可能导致的损坏。注:Serviceman不能显示负压和负流量。连接SCPT传感器时,只能显示压力;若需要测量温度,请使用温度传感器。
与其他SensoControl.的测量仪器一样,Serviceman 具有传感器识别功能,传感器的测量范围和单位均会自动显示出来。这可以避免测量错误,同时节约了测量时间。
显示(两行) INP1(输入1)和 INP2(输入2); ΔP 显示电池电量显示
开启/关闭设备选择输入差值显示
如 P1 - P2 = ΔP将数据传输至PC删除最小/最大值
INP1 = INP2: ΔP置零最大值(压力峰值)最小值置零 INP1/INP2传感器输入,5针,插拔式
24 VDC连接电源或车用电缆适配器 SCK-18-05-21
RS22 PC接口 SCM-152-2-02
PC接口 标准配置 110/240 VAC SCSN-450充电器
备件及附件 (须单独订购)
充电器 SCSN-450
车用电缆适配器(12/24VDC) SCK-18-05-21
PC 连接电缆 ( RS22) SCK-15-02-1
可充电电池 SC-811
电池 SC-812
.
.○
○ .
○
.○
○ ○
--无
.可选
.标准
.可打印数据
*
不能显示负压 --无
.有
Serviceman SCM-152-0-02 SCM-152-1-02 SCM-152-2-02
输入 2 通道传感器输入 ( 5针)插拔式(使用SCMA-VADC-600连接外接传感器) . . .
可连接的传感器 压力*、温度、 RPM、流量 . . .
精度 ±0,25 %FS 数值±1 . . .
显示 LC 文字显示 (4 位),两行,数字高度为8 mm . . .
接口 RS22 (4针)可另外订购标准的RS22/USB PC适配器 -- -- .
功能 最小/最大值显示置零 INP1-INP2差值读取电池电量显示自动关闭功能 (15分钟) . . .
环境状况 工作温度: 0...+50 °C储存温度: -20...+60 °C相对湿度: < 85 %防护等级 EN 60529 (IP54) . . .
电源 外部电源 SCSN-450 或车用电缆适配器 SCK-18-05-21 (12/24 VDC)内置电池 9 V/110 mA/h电池寿命 5 小时 -- . .
外壳 ABS橡胶护套 170x78x51 mm (长/宽/高 )重量:0 克 . . .
. 数码式压力测量,带背光显示
. 数字式及图表式显示压力峰值–扫描速度为10 ms
. 按次序储存测得的压力值(5000个测量值)
. 通过无线接口连接计算机,每台计算机最多可接收 16个设备的压力值
. 使用PC软件“JuniorWin”分析处理测量值
创新储存技术
ServiceJunior无线 是一种真正的创新技术:可以测量、显示和储存压力值。
ServiceJunior无线 依靠其独特而智能的内存管理技术,可以同时记录一个或多个测量点的压力值。
压力表上储存的数据可以无线传输至PC上,其最远距离可达150m。PC软件 "JuniorWin"可以设置各种需要的参数,如在REC Auto功能中设置极限值和所需要的压力轮廓图。这使得该设备可以在恶劣环境下使用,如系统压力高达 1000 bar 时。
ServiceJunior无线 可以在办公室进行监控,节约了时间和成本,同时可以直接在计算机上分析和记录数据。
对于工业液压和行走液压系统来说,该压力表是一款理想的监控维护设备。
刻度显示,带峰值记忆功能 实际值显示,带背光灯 (15mm) 电池电量显示 最小/最大值 或满量程显示(FS)
菜单功能开启/关闭背光灯开启
最小/最大值满量程
菜单:自动关闭功能单位选择置零:设置零点
删除最小/最大值确认菜单功能
ServiceJunior 无线(带无线接口):
范围:-1…016 bar/0...100 bar/0...400 bar/0...600 bar/0...1000 bar SCJNP-xxx-01-RC
1 ServiceJunior 无线(取决于压力范围) 2 碱性电池1,5 V 1 接头 SCA-1/4-EMA-
其设备箱和工具包请见本样本 74页
ServiceJunior无线 系统
. PC适配器,用于发送和接收数据 ( 1)
.无线传输各个参数和数据(输出储存的测量值)
保证用户可以快速精确地解决故障
.储存测量值
保存用户自定义的压力范围
.无线传输,最远可达150m
无需电缆,适用于恶劣条件(如转动设备上)测量点和记录点无需在同一位置
.节约成本
安装简单(使用电池,不需要电缆)
储存功能
记录时间 (如) 00 s ÷ 5000 点
– 间隔时间 = 60 ms 10 ms 扫描速度 = 每个间隔时间内有6个测量值
– 保存该6个测量值中的最大值( MAX)
– 共保存5000个最大值(MAX)
监测/控制压力值设置一个极限值(如100bar)和一个记录间隔(如 100ms),所有高于该极限值的压力值都将被记录。 10 ms 扫描速度 = 每个间隔时间内有10个测量值保存该10个测量值中的最大值(MAX)
1 = 101 bar 2 = 102 bar = 108 bar 最大值
在这个间隔时间(100ms)内,记录该值。删除其他测量值。
… 9 = 105 bar 10 = 104 bar
技术参数
与介质相接触的零部件 不锈钢 1.4404, NBR, 陶瓷
功能 单位: bar/PSI/Mpa/kPa最小/最大值-满量程显示电池电量显示电源自动关闭功能置零 (设置零点) 重置 (删除最小/最大值)
PC 功能 PC 软件 “JuniorWin”通过无线接口将数据传输至PC (2,4 GHz)有效范围为150 m(露天范围)可设置记录的参数 IEEE 802.15.4 无线电许可
储存功能 5000个读数(最大压力)可设置储存间隔 REC Time(按时间记录 ) REC Auto (压力峰值监测 )
电源 2 x 1,5V 碱性电池电池寿命一般为800小时
环境温度 (℃) -10...+50
储存温度 (℃) -20...+60
流体温度T max(℃) +80
相对湿度 < 85 %
防护级别 EN 60529 (IP 54)
振动阻尼 IEC 60068-2-6/10…500 Hz; 5 g
抗冲击性 IEC 600068-2-29/25 g; 11 ms
可靠周期 ( 106) 100
.含3通道和4通道两类
.自动传感器识别,操作简单
. PC接口
.带充电电池
.结构坚固
The Parker Service Master Easy是一款多通道手持式仪器,可同时测量多个液压值:
可测量、显示、储存和处理所有的液压参数,如压力、压差、流量、温度和功率等。
为满足工业液压和行走液压的要求,有多种仪器型号可供选择。
该便携式测量仪器有以下三种功能:
MAX
最大值
250 bar
120 bar
MIN
最小值
50 bar
1
保存最大值/最小值:
The Parker Service Master Easy可同时测量、显示并记录或4个传感器的数值,每个传感器(通道)最多可设置 2000个储存间隔,每个储存间隔可以保存一对测量值:一个最小值和一个最大值。
在记录时间为 10分钟, 2000个储存间隔的情况下,每个储存间隔的长度是00 ms。
250 bar
120 bar 50 bar
[min]
由于仪器的扫描速度为恒定的 1000个值 /秒,即相当于每个储存间隔之中都有 00个值。仪器会保存每个储存间隔中的最高点(最大值)和最低点(最小值),将这些点连接后即生成了测量的曲线图,并保证了压力峰值的获取。
[min]
A 11-0 VDCA
B 电源 110/20 VAC-15 VDC车用电缆适配器 12/24 VDC
C B C D I1 – I4 连接传感器 PC (USB) 显示屏
D E 键盘开/关
确认
选择
停止/退出
E
菜单键
ZERO MEMDISP
RECReset
功能/数值
功能/数值
调整零点置零 I1=I2
储存方式主菜单(设备设置)
最小-最大/实际值或满量程显示显示方式
测量值记录
删除最小/最大值
The Parker Service Master Easy 通道 SCM-330-2-02 The Parker Service Master Easy 4 通道 SCM-340-2-02
充电器 110/20 VAC EUR/UK/US SCSN-450车用电缆适配器 12/24 VDC SCK-318-05-21 PC 连接电缆 USB SCK-315-02-34可充电电池 SC-BAT-340
The Parker Service Master Easy
输入 自动传感器识别(p/T/Q/n)外接传感器 0…10 V, 0/4…20 mA(通过SCMA-VADC-600连接外接传感器) 插口: 5针, 插拔式分辨率: 12 位 + 信号 = 4096 步
精度 ±0.2 % FS 数值 ±1
取样周期 1 ms快速模式时 0.25 ms (输入1)
显示 LC图像显示分辨率: 128 x 64像素可视区域: 72 x 40 mm 背光显示数字高度: 6 mm (4行显示) 显示精度: < 0.25 % FS
显示功能 差值; 功率; 流量; 实际值; 最小值; 最大值; 满量程; 温度; 电池状态
操作 薄膜覆盖的键盘
接口 USB 2.0, 兼容 USB 1.1在线数据传输实际值-最小值-最大值
测量值储存 测量值储存: 1000000 点曲线储存: 240000 点数据格式:实际值 最小值-最大值 快速模式 (0.25 ms) 输入1储存方式:间隔时间 (如 5 ms) 点/通道 (2000)
环境状况 工作温度: 0 ... 50 °C储存温度: -25 °C ... 60 °C温度误差: 0.02 % / °C相对湿度: < 80 %防护等级: EN 60529 IP 54 冲击试验: IEC 60
CE DIN / EN 61000-6-2 DIN / EN 61000-6-
电源(外接) 11 … 0 VDC充电器 110/240 VAC-15 VDC车用电缆适配器 ( 12/24 VDC)
电池 NiMH电池寿命: 连接3个传感器时,约8小时
外壳 聚酰胺; 25 x 106 x 5 mm; 重量约 50 g
PC 软件 在电脑上下载, 显示及分析测量值下载及编辑仪器设置将数据库中设置的数据载入测量仪器
. 便携式多功能手持仪器
. 可测量、监控、分析多种液压值,如压力、温度、流量和转速等
. 50多通道的测量和显示
. 测量值显示方式:数值、刻度、指针、曲线图
. 可保存并载入项目模板
. 接口:CAN, LAN, USB
. 储存容量达10亿个测量值
. 使用 SensoWin. 7软件以及 LAN或USB连接,可(自动)记录、保存并分析测量值
近年来,在传动和控制领域,液压系统的应用在不断地增加,这一趋势在机器、设备和自动化制造方面尤为显著。Parker全新的手持式测量仪器 – The Parker Service Master Plus –可以帮您参与到这些新趋势中去,对液压系统进行测量、显示和分析,轻松处理复杂的工序。其应用主要包括预防性维护、调试运行、故障分析及设备优化等。
现代工业的要求(如测量点的增加,更长的电缆长度和更高的抗干扰性等)促使了 CAN总线技术的发展。现在, Parker的CAN总线传感器利用总线技术的自动传感器识别能力,提供了一个安装简单、即插即用的解决方案。同时,该仪器还兼容已存在的模拟传感器。
我们久经验证的储存方式注重于最小值和最大值的测量。该测量方式与本仪器的多种显示方式相结合,使得分析更为有效。
The Parker Service Master Plus可通过 LAN或USB连接 PC,并使用 SensoWin.软件进行分析、控制和远程维护。
5 The Parker Service Master Plus功能说明
110/240 VAC 电源, 电池寿命约为 8 小时, 充电时间约为 小时
2 x CAN总线网络,多达 2 通道
模块化设计,有16个模拟通道或2个高速通道 ( 0.1 ms)自动传感器识别 PC 接口 ( USB 2.0);将所测得的实际值/最小值/最大值传输至SensoWin.软件,使用大容量储存方式
LAN 接口,用于远距离监控,微型SD储存卡可扩大储存容量
宽达 5.7 英寸的彩色屏,可以清晰地显示大量信息
控制键和方向键清晰,可进行直观操作
27
5 The Parker Service Master Plus功能说明
CAN连接电缆 模拟传感器连接电缆 SCK-401-XX-4F-4M SCK-102-XX-02
Anschlusskabel CAN Anschlusskabel Analog
SCK-401-XX-4F-4M
Druck-/Temperatursensor CANCAN 压力/温度传感器
SCPT-XXX-C2-05
SCPT-XXX-C2-05
Abschlusswiderstand CANCAN 终端连接器 SCK-401-R
.以数字和刻度方式显示测量值
.绿色、黄色和红色的警报等级
.显示最小值和最大值
Y-Verteiler CAN
SCK-401-0.3-Y
CAN Y型连接器
SCK-401-0.-Y
温度传感器
analog
T-150-04-02
SC
T-150-04-02
Durch.ussturbine
analog
SCFT-XXX-02-02
涡轮流量计
SCFT-XXX-02-02Druck-/Temperatursensor analog SCPT-XXX-02-02
压力/温度传感器
SCPT-XXX-02-02
.一个屏幕中最多可显示4个通道 .一个屏幕中最多可显示8个通道
.可同时显示实际值、最小值和最大值 .各个通道使用不同颜色
.有关当前设置的信息行 .统一信息:测量通道、传感器类别、接口、日期、时间
.标识各个测量通道 及电池状态
.可在最小、最大、实际值和满量程之间转换显示
.一个屏幕中最多可显示8个通道 .大屏幕指针显示
.显示屏清晰度高,可生成高质量的图形 .指针显示最小值和最大值
.可在实际值和最小/最大值之间转换显示 .绿色、黄色和红色的警报等级
.为取得最佳的显示效果,可对时间轴进行调节 .使用方向键导入更多通道
28
The Parker Service Master Plus–基本仪器 SCM-500-00-00
输入/输出 CAN 传感器输入 2 CAN 总线网络,每个均有16个通道(连接Parker CAN总线传感器)扫描速度为 1 ms = 1000 个测量值/秒 M12x1 插口, 带有SPEEDCON.的5针插拔式 1 数字触发输入扫描速度: 1 ms输入电阻: 1 k欧高运行状态: >+7 VDC…+24 VDC 低运行状态: <1 VDC 1 数字触发输出扫描速度: 1 ms输出信号: +24 VDC/最大 20 mA数字输入和输出插口: M8x1, 4针插头
模块插槽 2个, 用于输入模块, 可选择性安装插槽 1 = IN1, IN2, IN, IN4/5插槽 2 = IN6, IN7, IN8, IN9/10
显示 FT-LCD 彩色显示屏可视区域: 115 x 86 mm 分辨率: 640 x 480 像素
接口 USB通过SensoWin.,在仪器和PC之间在线传输数据测量值传输:实际值 /最小值/最大值 USB 标准: 2.0全速插口: USB插口, 有屏蔽功能, 类型B USB 主机与大容量储存设备如U盘或可移动硬盘相连接标准: 2.0全速, 最大100 mA插口: USB插口, 有屏蔽功能, 类型A以太网通过SensoWin.和远程控制,在仪器和PC之间在线传输数据测量值传输:实际值 /最小值/最大值标准: 10, 100 Mbit/s, IEEE 802. (10/100 base T)插口: RJ45, 插口, 有屏蔽功能
功能 测量:实际值 /最小值/最大值测量值显示:数字 , 刻度, 指针, 曲线图测量功能:开始 /停止, 点对点, 触发触发:斜率 , 手动, 水平, 窗口, 时间, 逻辑(用相互关联的两个事件,开始或停止测量),预触发通过以太网远距离操作错误操作时有提示声
SPEEDCON.是 PHOENIX CONTACT GmbH & Co. KG公司的注册商标
The Parker Service Master Plus – 基本仪器 SCM-500-00-00
测量值储存 可储存测量值,项目数据和屏幕截图储存容量每次测量 ≤ 4百万个测量值测量值总数 > 10亿个储存形式:实际值 /最小值/最大值储存间隔: 1 ms 至 24 h储存持续时间: 1 ms 至 00 h内存 64 MB (约200万个测量值)外接: SD 储存 2 GB (标准配置为1 GB的微型SD储存卡) 插槽:微型 SD储存卡外接: USB大容量储存 40 GB
环境状况 工作温度: 0…+50 °C 储存温度: -25…+60 °C 相对湿度 < 80 %环境测试: IEC60068-2-2 (1 m, 自由下落)
防护等级 IP64 (根据EN60529)
电源 内部锂电池, +7.4 VDC/4500 mAh可充电电池/ 连接个CAN传感器时电池寿命: > 8 h外部 110/240 VAC - 24 VDC/2500 mA车用电缆适配器 ( 12/24 VDC)(作为附件)
外壳/保护套(标准配置) 外壳材料: ABS/PC (热塑材料)外壳保护套材料: TPE (热塑橡胶)尺寸 (宽x高x深): 257 mm x 181 mm x 75 mm重量: 1550 g (基本仪器)
The Parker Service Master Plus – 01型输入模块
输入带传感器识别 具有传感器识别功能 ( p/T/Q/n)的 SensoControl.诊断传感器 个传感器输入(最多 6个模拟测量通道)也可以通过SCMA-VADC连接外接传感器插口: 5针, 插拔式扫描速度: 1 ms = 1000个测量值/秒每个SCPT压力/温度传感器都有一个温度通道温度扫描速度: 1 s
输入外接传感器 2 个模拟传感器输入可测量电流和电压扫描速度: 1 ms = 1000个测量值/秒可测电压范围: -10…+10 VDC可测电流范围: 0/4…20 mA外接传感器电源: +18…+24 VDC/最大100 mA 插口: M12x1, 5针快速模式扫描速度: 0.1 ms = 10000个测量值/秒只有一个外接传感器输入时可使用
精度 ± 0.25 % FS +0.02%/℃
产品概述 包括:
CAN传感器输入 有自动识别功能的 外接传感器输入 -手柄
传感器输入(模拟) (模拟) - 24VDC/2.5A电源组 - M8x1,4针电缆接线座 - USB 2.0电缆 ( 2 m) - LAN电缆 ( 5 m) -操作手册 - PC软件 - 1 GB微型SD储存卡
SCM-500-00-00 (基本仪器不带输入模块) 2个总线网络,每个最多可连接8个传感器 0 0
SCM-500-01-00 (基本仪器带1个01型输入模块) 2个总线网络,每个最多可连接8个传感器 2
SCM-500-01-00 2个总线网络,每个 6 4
(基本仪器带2个01型输 最多可连接8个传
入模块) 感器
.操作简便
. Windows 2000/XP/VISTA
.可同时显示16条曲线
.缩放功能
.连接测量曲线
.测量值表格化
.极值计算
.曲线移位功能
.自由选择单位和测量范围
.光标功能
. 传输The Parker Service Master上设置的参数
.自动化测量程序和文档打印
概述
SensoWin.软件可读取和处理 The Parker Service Master Easy或 The Parker Service Master Plus上记录的测量值,操作简单,存档方便,兼容多个Windows版本。
功能
一个图中最多可生成 16条曲线,曲线的移位功能使液压值的分析更为准确。功率曲线可以评估泵的性能, Δp可以检测渗漏和压力损失。
The Parker Service Master Easy或 The Parker Service Master Plus上的测量值为曲线提供了大量的信息,并可以在任意时间重新生成。范围和单位的改变会改变曲线的形状。
图中的最大值和最小值、曲线的平滑度和数学关系等都是分析液压系统所需的重要参数。
每次测量的日期和时间都会自动存档,这为后期数据的处理提供了根据。同时也可直接将数据从 The Parker Service Master Easy或 The Parker Service Master Plus传输至 PC。
程序运行(在线操作)时可以直接观察到当前值(如压力峰值等)。
示波器 / 触发器显示 缩放功能 计算功能 分析功能 扩展光标功能(显示X值和相对应的Y值) 连接方式:
在线测量值显示 在线测量值储存 保存项目 输出Excel表格 仪器远程控制功能
自动化测量程序(自动程序控制)
USB
以太网
. . . . .
. . . .
.
SCMA-FCU-600
SCMA-VADC-600
.使用SCMA-FCU-600 测量频率
SCMA-FCU-600可以将频率信号(如来自于涡轮流量计、齿轮流量计或转速计的信号)连接至 The Parker Service Master Easy或 The Parker Service Master Plus。该仪器能处理1 Hz至5 kHz的正弦或矩形信号,其信号振幅为 20 mV至10 V。可通过USB和PC软件进行轮廓设置。
.外接传感器电源
SCMA-FCU-600可为每个外接传感器提供24 V的电源。
.模拟或CAN输出
SCMA-FCU-600既可与模拟输入相连接,也可与 CAN输入相连接。
The Parker Service Master 系列
或 Serviceman
.使用SCMA-VADC-600测量外接信号
The Parker Service Master可测量来自外接传感器(如扭矩、功率或冲击)的信号,如 0/4…20 mA或 0…10V。
典型应用 . 力/冲击曲线
.
扭矩/流量标称线
.电流/电压测量
使用该模块,可测量的电流高达4 ADC,电压高达48 VDC。
应用: . 比例阀的电流消耗
.
电机/泵开关状态的测量
根据不同的测量要求,我们有多种传感器可供选择:
1 SCPT压力/温度传感器
.坚固的不锈钢结构
.响应时间为1 ms
.可捕捉压力峰值
.典型精度为±0,25 %
.测压接头
2 SCT温度传感器
.耐高压
.可测油温高达125°C
.旋入式
3 SCPRM转速计
.非接触式 RPM (速度)测量
.可测转速高达10000RPMs
.带2m固定电缆
.坚固的不锈钢结构
.响应时间为1 ms
.可捕捉压力峰值
.典型精度 ± 0,25 %
.操作灵活
. SCPT系列
传感器快速的响应时间可以保证安全地捕捉到液压系统的压力峰值。坚固的不锈钢结构适用于多种应用场合,如冷却系统或气动应用等。
所有的压力传感器都配有一个安装好的测压接头 (M16x2),可快速安全地连接到液压系统上,减少了安装时间。
压力测量
-1...015 bar
气动
/
低压
0 ...060 bar
中等压力中压
0 ...150 bar
中等压力中压
0 ...400 bar
操作压力液压液压系统工作压力
0 ...600 bar
高压
0 ....1000 bar0 ...1000 bar 高压峰值高峰值压力
温度测量
-25...+105 .C
油温度油温
The Parker Service Master Plus 或 The Parker Service Master Easy
接头 EMA-/xxx
压力/温度测量SCPT 压力/温度传感器SCPT有多种测量范围可供选择,最高可达1000 bar,同时可用于气动应用场合,并可使用仪器上的TEMP键来监测温度。
连接电缆SCK-102-0-02
压力/温度传感器 连接电缆 SCPT-xxx-02-02SCK-102-0-02
Serviceman
SCM-152-x-02
接头 EMA-/
测压软管 SMA-xxx
测压软管 SMA-xxx
测压接头 所有工具包 (kit)中的压力传感器都附带提供一个预先装配好的测压接头SCA-1/2-EMA-,并可通过另一个阳接头与所有的标准测量孔相连接,非常适合快速简便地诊断液压系统。
SCPT压力/温度传感器 #
.27
1/2" BSPP 外螺纹,带接头 SCA-1/2-EMA-
-1…015 bar/0…060 bar/0...150 bar/ SCPT-xxx-02-02
0...400 bar/0...600 bar/0...1000 bar
SCPT压力/温度传感器 #
1/2" BSPP 外螺纹,带接头 SCA-1/2-PQC
SW27 hex.27
-1…015 bar/0...060 bar/0...150 bar/0...400 bar/0...600 SCPT-xxx-02-02-PQC
SW30hex.30
bar
SCK 连接电缆
SW22hex.22
Serviceman/The Parker Service Master系列 #
M16x2
m (5针插头–5针插头) SCK-102-03-02 5 m,加长电缆(5针插头–5针插座) SCK-102-05-12
SCPT-xxx-02-02
# SCPT-015 SCPT-060 SCPT-150 SCPT-400 SCPT-600 SCPT-1000
测量范围(bar)
-1…015
0…060
0...150
0...400
0...600
0...1000
过载压力 Pmax(bar)
0 120 00 800 1200 1200
爆破压力(bar)
150 500 900 1200 1800
2500
温度范围(℃)
-25…+105
-25…+105
-25…+105
-25…+105
-25…+105
-25…+105
精度 (±1,5 %) FS FS = 满量程
典型±0,25 %
精度密封
FKM最大 ±0,5 % + 0,2 %/年
环境温度范围(℃) 响应时间(ms)
1-25…+80
电路连接形式 储存温度范围(℃)
5针-20...+80
压力端口
1/2" BSPP
Tmax流体(℃)
+105
外壳
不锈钢 1.401
可靠周期(106)
100
抗冲击性重量(g)
200IEC 68-2-29
92
.坚固的不锈钢结构
.响应时间为1 ms
.可捕捉压力峰值
.现代化CAN总线技术
.采用 SPEEDCON.,布线简单
.最长达100m的电缆
.传感器识别LED灯(SIL)
CAN总线技术包含了 SCPT模拟传感器的所有优点,并通过 SPEEDCON.连接,可最多对一个总线网络上的 8个传感器进行简单布线,具有即插即用功能,无需其他配置。
所有的压力传感器都配有一个安装好的测压接头( M16x2),可快速安全地连接到液压系统上,减少了安装时间。
压力测量
-1...016 bar 气动/低压
0 ...060 bar 中压
0 ...160 bar 中压
0 ...400 bar 液压系统工作压力
0 ...600 bar 高压
0 ...1000 bar 高峰值压力
温度测量
-25...+105 °C 油温
SPEEDCON.为 PHOENIX CONTACT GmbH & Co. KG公司的注册商标
-1…016 bar/0…060 bar/0...160 bar/ SCPT-xxx-C2-05 0...400 bar/0...600 bar/0...1000 bar
-1…016 bar/0...060 bar/0...160 bar/0...400 bar/0...600 SCPT-xxx-C2-05-PQC bar
2 m SCK-401-02-4F-4M 5 m SCK-401-05-4F-4M 10 m SCK-401-10-4F-4M
# SCPT-016 SCPT-060 SCPT-160 SCPT-400 SCPT-600 SCPT-1000
测量范围 ( bar) -1…016 0…060 0...160 0...400 0...600 0...1000
过载压力 P max (bar) 2 120 20 800 1200 1200
爆破压力 ( bar) 150 500 900 1200 1800 2500
温度范围 (℃)精度 典型为 ±2K/最大为±K -25…+105 -25…+105 -25…+105 -25…+105 -25…+105 -25…+105
精度 典型 ±0.25 %最大 ±0.5 % + 0.2 %/年
响应时间(ms) 1
电路连接形式 5 针, M12x1
压力端口 1/2" BSPP
外壳 不锈钢 1.401
重量 ( g) 200
密封 FKM
.耐高压
.可测油温高达125°C
.操作灵活
.旋入式
在液压系统中,温度的测量可以避免因为油温过高而导致的泵、比例阀等关键零部件的损坏。为了得到准确的温度,测量必须在管路中直接进行。旋入式传感器SCT-150也适用于涡轮流量计SCFT-xxx-02-02。
3 ENS O#ONTROL
SCT-150-0-02
温度探针 SCT-150-0-02连接电缆SCK-102-0-02
Serviceman SCM-152-x-02或 The Parker Service Master 系列
连接电缆
旋入式传感器 SCK-102-0-02SCT-150-04-02
直通接头 SCA-GMA/20S/T
SCT-150 (-25 °C...+125 °C)
SCT-150-0-02的探针可以用来测量油箱或容器中的油温。
温度传感器SCT-150-04-02可测量压力高达60 bar的液压系统,其外螺纹端可与测压接头GMA/20系列和涡轮流量计SCFT-xxx相连接。
热电偶传感器 SCT-400-K-01
信号转换器 SCTA-400-02
The Parker Service Master Plus 或 The Parker Service Master Easy
SCT-400-K-01连接信号转换器SCTA-400-02
耐高温的热电偶传感器可测量柴油机引擎内高达 1000°C的废气温度。
转换器 SCTA-400兼容所有K型的热电偶传感器。
3 ENS O# ONTROL
SCT-150-0-02
旋入式传感器 信号转换器
SCT-150-04-02SCTA-400-02
带直通接头
SCT温度传感器(Tmax = 125 ℃) #带插座 (5针)的嵌入式传感器(M10x1) SCT-150-04-02带插座(5 针)的温度探针 SCT-150-0-02直通硬管接头Φ 20(M10x1) SCA-GMA3/20S/T
SCT温度传感器(Tmax = 1000 ℃) #热电偶转换器 1000 °C SCTA-400-02热电偶传感器 SCT-400-K-01
SCK 连接电缆 # Serviceman/The Parker Service Master 系列
温度探针
m (5针插头 – 5针插头) SCK-102-03-02
SCT-150-0-02 SCT-400-K-01
5 m,加长电缆(5 针插头 – 5针插座) SCK-102-05-12
SCT-150-04-02 SCT-150-0-02 SCT-400-K-01 SCTA-400-02
测量范围(℃)
-25...+125
-25...+125
0…+1000
0…+1000
精度
±1,5 °C ±1,5 °C ±1,5 °C ±1,0 % FS
响应时间 T0,9(s)
1.5
9.1
≤ 5 -
环境温度(℃)
-25...+70
-25...+70
-20...+150
0...+50
储存温度 (℃)
-25...+80
-25...+80
-20...+80
-25...+60
工作压力(bar)
60 ---
Pmax(bar) 800 ---
爆破压力(bar)
1200 --
-探针:不锈钢1.404 不锈钢
ABS
外壳
碳钢 C15K 镀锌
手柄:迭尔林带有2m固定电缆 带有0 cm固定电缆
密封 FKM - - -
重量(g) 100 120 150 -
与介质相接触的零部件 碳钢 C15K 镀锌, FKM 不锈钢 1.404 不锈钢 -
FS = 满量程 SCT 温度传感器(T max = 1000 °C)不适合 Serviceman
.非接触式转速测量
.可测量转速高达 10000 RPM
.带2m固定电缆
液压驱动设备的转速,如变量泵的输出等,决定了系统的压力和流量。
非接触式测量(光电信号)可以快速简单地完成。
主动轴(如牵引机的动力输出轴)的转速可以通过本设备测量得到,不需要任何安装或调整。
为获得精确的光电信号,请使用本产品专用的反射带。
对于转动的轴或带而言,转速可直接由接触头测得。
旋转轴:非接触式测量使用接触头测量转速使用接触头在前端面测量转速转速
技术参数
输入
测量距离 25...500 mm
测量角度 ± 45°
测量类型 光学,红色 LED
输出
测量范围 20...10000 RPM
精度 < 0,5 % FS
分辨率 ± 5 RPM
电路连接
固定电缆 m 插拔式 5针/4针
环境温度 0...70 °C
其他
材料 ABS
尺寸 . 4 mm/L = 10 mm
重量 20 g
FS = 满量程
20...10000 RPM SCRPM-220接触头 SCRPMA-001调焦接头 SCRPMA-002
根据不同的测量环境,我们有多种流量测量仪器可供选择:
1 涡轮流量计 SCFT
.低流动阻力
.内置压力和温度传感器接口
.安装简单
. 6种测量范围,最高达750L/min
.带卸荷阀,可记录 p/Q 特性曲线并分析液压性能
2 液压测试仪 SCLV
.耐高压,最高可达480bar
. 2种测量范围,最高达750L/min
.带过载保护
.双向操作
流量计 SCQ
.方向识别
.响应速度快< 2 ms
.粘度范围广
.连接块SCAQ
除压力外,流量也是液压设备的一个重要参数,如变量泵等液压驱动设备的效率就取决于流量。液压驱动设备的磨损程度可以由公称值和实际值之间的比较而得出,其比较结果有利于系统的定期检修和成本的降低。尤其是在行走液压行业,机器的效率需要不停地检测和记录。因此,压力和流量的测量为系统的整体分析提供了数据基础。
.测量原理:涡轮机
. 6种测量范围,最高达750L/min
.安装简单
.耐压能力达480bar
.低流动阻力
.内置温度和压力传感器接口
.可以双向操作
低流动阻力,可同时测量p/T/Q
功能
液压油流经涡轮机,驱动涡轮机叶轮旋转,其产生的频率经过电子装置处理后输出,并对阻流效应的影响进行一定的补偿。
由于该传感器的流动阻力QR非常低,因此液压环路的损耗也非常低。
传感器安装了一个测压接头EMA-以测量压力。直接插入SCT-150温度传感器还可以测量油温。因此,在这个测量位置上,所有的重要参数均可测量出来。
应用
. 液压设备诊断 p-Q测量液压测试,卸荷阀自动启动
N
FLOW A
B
PQ
C
E
R
M
S
# SCFT-015 SCFT-060 SCFT-150 SCFT-300 SCFT-600 SCFT-750
A 7 62 62 62 62 100
B 16 190 190 190 212 212
C 7 50 50 50 75 75
E 117 10 10 14 150 154
M 70 10 10 10 127 126
N 0 5 5 7 9 10
P 25 50 50 52 62 60
Q N/A 92 92 90 106 104
R 0 5 5 9 11 10
S 115 157 157 150 168 181
# SCFT-015 SCFT-060 SCFT-150 SCFT-300 SCFT-600 SCFT-750
流量范围 QN(L/min) 1…015 …060 5...150 8...00 15...600 20...750
精度 ( ± %) FS/IR @ 21cSt. 1,0 FS 1,0 IR* 1,0 IR* 1,0 IR* 1,0 IR* 1,0 IR*
工作压力PN (bar) 50 50 50 50 290 400
端口 ( A - B) 1/2“ BSPP /4“ BSPP /4“ BSPP 1“ BSPP 1-1/4“ BSPP 1-7/8“ UNF
压降 ΔP max (bar) @ FS, 21cSt 1.5 1.5 1.5 4 5 5
重量 ( g) 650 750 750 1200 1800 2100
FS = 满量程 IR = 指针读数
*
= 测量值 ≥ 15 % FS 时, 当测量值 < 15 % FS 时精度为 0.15 % FS
*
( 在21 cSt 时校准, 可选择其他校准粘度)
响应时间(ms) 50
Qmax (L/min) QN x 1,1
过载压力 P max (bar) PN x 1,2
端口温度端口 ( SCT-150)压力端口 ( EMA接头)压力端口 ( VSTI) M10x1 M16x2 1/4“ BSPP
外壳 铝
密封 FKM
与介质相接触的零部件 铝、碳钢、FKM
1,0...15/...60/5...150/8...00/15...600/20…750 L/min
SCFT-xxx-02-02
m (5针插头 - 5针插头) SCK-102-03-02 5 m (5针插头 - 5针插头) SCK-102-05-02 5 m加长电缆 ( 5针插头 - 5针插座) SCK-102-05-12
.涡轮流量计带CAN总线技术
. 6种测量范围,最高达750L/min
.安装简单
.耐压能力达480bar
.低流动阻力
.内置温度和压力传感器接口
.可以双向操作
.采用SPEEDCON.,布线简便
.最长达100m的电缆
低流动阻力,可同时测量p/T/Q
功能
液压油流经涡轮机,驱动涡轮机叶轮旋转,其产生的频率经过电子装置处理后输出,并对阻流效应的影响进行一定的补偿。
由于该传感器的流动阻力 QR非常低,因此液压环路的损耗也非常低。
传感器安装了一个测压接头 EMA-以测量压力。直接插入 SCT-150温度传感器还可以测量油温。因此,在这个测量位置上,所有的重要参数均可测量出来。
应用
. 液压设备诊断,连接 The Parker Service Master Plus p-Q 测量液压测试,卸荷阀自动启动
SPEEDCON. 为 PHOENIX CONTACT GmbH & Co. KG公司的注册商标
SCFT-CAN –# 015 060 150 300 600 750
A 6.9 62 62 62 62 100
B 16 190 190 190 212 212
C 6.9 49.6 49.6 49.6 75 75
E 150 164 164 168 18 186
M 69.5 10 10 10 127 125.8
N 0 5 5 7 9 12
P 25 52 52 52 62 60
Q / 90 90 90 106 104
R 0 5 5 9 11 10
S 115 157 157 152 168 181
SCFT-CAN -# 015 060 150 300 600 750
流量范围 QN(L/min) 1…015 …060 5...150 8...00 15...600 20...750
精度 ( ± %)FS/IR @ 21cSt. 1,0 FS 1,0 IR* 1,0 IR* 1,0 IR* 1,0 IR* 1,0 IR*
工作压力PN (bar) 50 50 50 50 290 400
端口 ( A - B) 1/2“ BSPP /4“ BSPP /4“ BSPP 1“ BSPP 1-1/4“ BSPP 1-7/8“ UNF
压降 ΔP max (bar) @ FS, 21cSt 1.5 1.5 1.5 4 5 5
重量 ( g) 650 750 750 1200 1800 2100
FS = 满量程 IR = 指针读数
*
= 测量值 ≥ 15 % FS 时, 当测量值 < 15 % FS 时精度为 0.15 % FS
*
(在21 cSt 时校准, 可选择其他校准粘度)
响应时间(ms) 50
Qmax (L/min) QN x 1,1
过载压力 P max (bar) PN x 1,2
端口:温度端口 ( SCT-150)压力端口 ( EMA连接端口)压力端口 ( VSTI) M10x1 M16x2 1/4“ BSPP
外壳 铝
密封 FKM
与介质相接触的零部件 铝、碳钢、FKM
1,0...15/...60/5...150/8...00/15...600 L/min SCFT-xxx-C2-05 20…750 L/min; Pmax = 480 bar SCFT-750-C2-05
2 m SCK-401-02-4F-4M 5 m SCK-401-05-4F-4M 10 m SCK-401-10-4F-4M
. 可测量压力、温度和流量
. 2种测量范围,最高达750L/min
. 耐压能力达480bar
. 带过载保护
. 可反向操作(流量方向为A-B)
. 可与CAN总线连接
精确地测量流量、压力和温度
特点:
. 可双向测量;内置油路通道,以保护系统、测试设备和操作人员。
. 可选择流量方向,从而使连接顺利,测量方便。
. 可快速连接泵、阀、电机、气缸等液压驱动装置。
液压测试仪操作简单,并能测出液压系统故障的位置,如检测方向控制阀的故障点,并对其做出调整等,因此非常适用于检测泵、阀、电机、气缸等液压驱动装置。
液压测试仪可同时测量压力、温度和流量。
内置安全截止阀(膜片式保险器)
液压测试仪上依靠卸载阀上的两个膜片式保险器进行安全控制,当系统压力超过最大工作压力( P )时,膜片破裂,同时卸载阀停止工作,流体返回到油箱内max。
更换膜片前请仔细阅读操作手册。
使用The Parker Service Master Plus或Easy以及液压测试仪 SCLV-PTQ 来测量压力、流量和温度
FLOW
SERIAL No. XXXXX
RANGE 10-300 LPM / 3-80 US GPM
p-Q图(如右图)显示了系统的功率。特别是在液压泵系统(负载敏感系统)中,分析负载是非常重要的。这在 SensoWin.中可以快速简单地实现。
同时测量压力和流量可以得出系统的功率(左图所示)。该图是使用液压测试仪SCLV-PTQ的一个案例。系统的压力由内置卸荷阀生成。
E
FLOW
FLOW
SERIAL No. XXXXX RANGE 10-300 LPM / 3-80 US GPM
B
B
#
SCFT-150-DRV
SCLV-PTQ-300
SCLV-PTQ-750
A
62
98
117
A
C
E
C
B 70 222 25
C 50 50 75
E 10 15 150
# SCFT-150-DRV SCLV-PTQ-300 SCLV-PTQ-750
流量范围 QN(L/min)
6…150
10…00
20…750精度(± %) IR
1.0
1,0 (> 20 L/min)) 1,0 (> 25 L/min)@ 21cSt. 工作压力PN (bar) 50 50 400
安全截止点
– 420 bar 480 bar
(膜片碎裂点) 端口(A - B)
/4“ BSPP 1“ BSPP 1-7/8“ UNF
压降Δ Pmax(bar)@(FS) 21cSt.
15 4 5
重量(kg)
4.2
5.5
8.9
FS = 满量程 IR = 指针读数
响应时间(ms)
50
环境温度(℃)
-10...+50
Qmax (L/min)
QN x 1,1过载压力
储存温度(℃)
PN x 1,2-20...+80
Pmax(bar) 端口
M10x1 温度端口(SCT-150)
流体温度(℃)
-20...+90
压力端口(EMA 连接端口)
M16x2
压力端口(VSTI)
1/4“ BSPP
外壳铝过滤精度(μm)
25
密封
FKM
粘度范围(cSt.)*
10...100
与介质相接触的零部件铝、碳钢、FKM
* (在21 cSt 时校准, 可选择其他校准粘度)
10…00 L/min; Pmax = 420 bar SCLV-PTQ-300 10…00 L/min;, Pmax = 420 bar, 带 CAN总线连接 SCLV-PTQ-300-C2-05 20…750 L/min; Pmax = 480 bar SCLV-PTQ-750 20…750 L/min;, Pmax = 480 bar, 带 CAN总线连接 SCLV-PTQ-750-C2-05
10…00 L/min; Pmax = 420 bar SCLV-DISC-300 20…750 L/min; Pmax = 480 bar SCLV-DISC-800
6...150 L/min; Pmax = 400 bar SCFT-150-DRV 6…750 L/min;, Pmax = 400 bar, 带 CAN总线连接 SCFT-150-DRV-C2-05
m (5针插头 - 5针插头) SCK-102-03-02 5 m (5针插头 - 5针插头) SCK-102-05-02 5 m加长电缆 ( 5针插头 - 5针插座) SCK-102-05-12
2 m SCK-401-02-4F-4M 5 m SCK-401-05-4F-4M 10 m SCK-401-10-4F-4M
.测量原理:弹簧/活塞
.方向识别
.响应时间≤ 2 ms
.结构紧凑
.耐压能力高达420bar
.粘度范围广
.可使用连接块测量p/T/Q
带方向识别,适用于行走液压和工业液压
功能
流体从A至B或从B至A流动时会带动活塞(K)运动。没有流体经过时,弹簧(F)和活塞(K)处于中间平衡状态;而当流体经过时,行程(S)随着流量的变化成比例变化,并通过电路系统转换为输出信号。当流体方向发生改变时(B至A),输出信号也随之变化(如 -45.8 l/min)。活塞的响应时间小于0.002 s。
应用
流量是高压流体领域里一项重要的指标。SCQ的响应时间保证了液压系统所有的动态变化都能测量到,而方向识别功能则在寻找系统故障时有着重要的作用。快速的负载变化会导致泵和阀的损坏,而SCQ流量传感器能安全地获取这些数据并防止其发生。接上连接块后就可以同时测量流体的p, T和Q了。将嵌入式接头接入硬管或软管总成后, SCQ流量传感器的安装就完成了。
传感器坚固的结构保证了即使在恶劣的工况下(如高负载变化或压力激增等),该传感器还是能长时间使用。
SCQ-
测..理
Serviceman SCM-152-x-02
The Parker Service Master Plus 或 The Parker Service Master Easy
A
AB
B
流量计SCQ 带连接块SCAQ
流量计 SCQ 带连接块 SCAQ 和压力/温度传感器SCPT
连接电缆SCK-102-0-02
流量计 SCQ-060-0-02 连接电缆SCK-102-0-02
端口尺寸和压降曲线图SCQ-060 50x30 拧紧力矩 20 Nm
ca. 68 77
SW27
hex27
X1)
X2)
X4)
x1) O型圈 21,95x1,78
X3) x2) O型圈 20,29x2,2
M24x1.5 x) O型圈 15,54x2,62
x4) O型圈
端口尺寸和压降曲线图 SCQ-150
50x30 拧紧力矩 0 Nm
ca. 68 77
SW27
hex27
X1)
X2)
X4)
X3)
M24x1.5
x1) O型圈 6,17x2,62 x2) PTFE 与 O型圈 2,64x2,62
15 流量计 SCQ 尺寸参数
60 30 连接块SCAQ-060 75 58 10 80 30 10 连接块SCAQ-150 68 120 42
A
B
40 60 44 8.5
A
B
Y
M6 8 38 20
8 tief
X
M8 15 10
20 tief
44 42.5 55
.6.5
2.1
0.560 2.1
19 1.3
80
G1/2
.28.5
直通接头SCAQ-GIR1/2
100
G3/4 G1/4 .34 .16
36
SCQ 流量计(0...±60 L/min) 0...60 L/min(包括定距环) 用于SCQ-060的定距环 用于SCQ-060的密封件 # SCQ-060-0-02SC-910SC-911
SCAQ 直通接头 (60 L/min) 1/2" BSPP 内螺纹(A-B)和 M24 内螺纹(连接SCQ-060) 可连接:基座端口 M24 外螺纹(SCQ-060) # SCAQ-GIR1/2A4CXSCQ-M24X1.5-ED
SCAQ连接块(60 L/min) 1/2" BSPP 内螺纹(A-B)和 M42 内螺纹(连接 SCQ-060 ) 可连接:基座端口 M24 外螺纹(SCQ-060) 1/2" BSPP 外螺纹端口(A-B) # SCAQ-060SCQ-M24X1.5-ED SCQ-R1/2-ED
SCQ流量计(0...±150L/min) 0...150 L/min SCQ-150 的密封件 # SCQ-150-0-02 SC-912
SCAQ连接块(150 L/min) /4" BSPP 内螺纹(A-B)和用于 M42 内螺纹(连接 SCQ-150) 可连接:基座端口 M42 外螺纹 ( SCQ-150) /4" BSPP 外螺纹端口(A-B) # SCAQ-150SCQ-M42X1.5-ED SCQ-R3/4-ED
SCQ-060 SCQ-150
测量范围 QN -60...+60 L/min -150...+150 L/min
Qmax -66...+66 L/min -165...+165 L/min
端口 M24 (NG10) M42 (NG16)
重量 ( g) 670 1050
精度
非线性误差 ±2 % FS @ 46cSt.
响应时间 2ms
热温漂 ±0,05 % FS/°C
重复精度 ±0,5 % FS
耐压性
压力范围 …420 bar
工作压力 PN 15 bar
过载压力 P max (bar) 420 bar
压降 ΔP (bar) @ (FS) 见图示
材料
外壳 碳钢
密封圈 NBR
与介质相接触的零部件 碳钢、 NBR
环境条件
工作温度 +10…+60 °C
储存温度 -20…80 °C
T max流体 +80 ℃
过滤精度 25 μm
粘度范围 15…100 cSt.
防护等级 IP54 DIN EN 60529
电路连接,至手持式测试仪
插口 5针,插拔式
电源电压 +7…+15 VDC
输出 ± VDC
EM兼容性
电磁干扰排放 EN 61000-6-
电磁干扰抵抗 EN 61000-6-2
FS = 满量程
m (5针插头 - 5针插头) SCK-102-03-02 5 m (5针插头 - 5针插头) SCK-102-05-02 5 m加长电缆 (5针插头 – 5针插座) SCK-102-05-12
.结构紧凑
.抗干扰
.兼容所有的诊断设备和传感器
.插拔式
.多种长度
.耐油材料
电缆,连接CAN总线传感器
Parker CAN总线电缆用于将Parker CAN总线传感器连接至The Parker Service Master Plus SCM-500。
其快速插入方式 SPEEDCON*使连接简单而安全。
CAN连接电缆
SCK-401-02-4F-4M
CAN Y型连接器
SCK-401-0.-Y
CAN终端连接器
SCK-401-R
电缆,用于模拟传感器
SensoControl.连接电缆适用于恶劣环境。
5针型插拔式5针电缆适用于所有的5针连接。
4针型 4针电缆只适用于型号为SCM-150-1-01/02和SCM-152-2-08的 Serviceman。
连接电缆 (5 针)
SCK-102-xx-02
加长电缆 (5 针)
SCK-102-05-12
转换接头
SCK-002-08 (可以将4针传感器连接至新设备)
连接电缆 ( 4 针)
SCK-102-02-08
SPEEDCON. 为 PHOENIX CONTACT GmbH & Co. KG公司的注册商标
材料
铜合金
表面
镀铬
防护等级(连接后)
IP50
护套
PUR
颜色
黑色
允许温度静止操作时
-20 … +70 °C
移动操作时
-5 … +70 °C
铜网格屏蔽
屏蔽性
m (5针插头 - 5针插头) SCK-102-03-02 5 m (5针插头 - 5针插头) SCK-102-05-02 5 m加长电缆(5针插头 – 5针插座) SCK-102-05-12转换接头 (4针插座 - 5针插头) SCK-002-08 2 m (4针)只适用于旧型的 Serviceman (SCM-150-1-01/02 和 SCM-152-2-08) SCK-102-02-08
SCK 连接电缆 CAN* The Parker Service Master Plus 2 m (5针插头 - 5针插座) 5 m (5针插头 - 5针插座) 10 m (5针插头 - 5针插座) # SCK-401-02-4F-4M SCK-401-05-4F-4M SCK-401-10-4F-4M
SCK-401-10-4F-4M CAN Y型连接器 包括0,3 m电缆 SCK-401-0.3-Y
CAN 终端连接器** (5针插座 - 5针插座) SCK-401-R
*
可定制其他长度
**
每个CAN接头都需要一个终端连接器
17 测压接头 SCA 技术参数
测压阴接头
S1
S2
# PN P max PBurst T1 T2 L1 S1 S2
T1
T2
T2
T2
L1
T1
SCA-1/4-EMA-
1000bar
1200 bar
2000 bar
1/4" BSPP
M16x2
2
27
22
SCA-1/2-EMA-
60 bar
800 bar
1200 bar
1/2" BSPP
M16x2
6
0
22
SCA-1/2-EMA--HP
1000bar
1200bar
2000 bar
1/2" BSPP
M16x2
6
2
22
L1
T1
90°测压接头
#
PN
P
T1
T2
L1
L2
S1
S2
max
PBurst
S2
SCA-90-EMA-
60 bar
800 bar
1200 bar
M16x2
M16x2
49
26
19
S1
L2
测压阳接头
S1
#
PN
P
T1
T2
L1
S1
S2
max
PBurst
T1
T1
T2
T1
T1
SCA-EMA-/1
60 bar
800 bar
1200 bar
M16x2
7
17
SCA-EMA-/2
60 bar
800 bar
1200 bar
M16x2
M12x1.65
1
17
L1
SCA-EMA-/
60 bar
800 bar
1200 bar
M16x2
M16x2
4
17
SC
A-EMA-
/1
SCA-EMA-/4
60 bar
800 bar
1200 bar
M16x2
M16x1.5
1
17
S2 S1
L1
SC
A-EMA-
/2
S1
L1
SC
A-EMA-
/
S2
S1
L1
SC
A-EMA-
/4
请注意压力范围!
Parker快换测压接头
S1
# PN P T1 T2 L1 S1 S2
max
PBurst
SCA-1/4-PQC 400 bar 600 bar
1000 bar
1/4" BSPP
SCA-1/2-PQC 400 bar 600 bar
1000 bar
1/2" 59 27
L1
BSPP
SCA-1/2-PQC
SCA-EMA-/PQC 400 bar 600 bar
1000 bar
M16x2 78 21 17
S1 S2
L1
SCA-EMA-/PQC
T1
T1
请注意压力范围!
.设备箱坚固耐用
.操作简单
.自动传感器识别
. PC连接
.不依赖主电源
Serviceman-工具包
ServiceJunior无线-工具包
The Parker Service Master Easy -工具包
Parker手持式测量仪器满足现代化工业液压系统的需要,
是维护液压系统不可或缺的仪器。测量仪器可以测量、显示以及处理所有的液压参数,如压差、流量和功率等,这使得行走液压机械、建筑机械和农业机械等设备都可以进行精确地诊断,并快速地解决故障。
此外,设置值和实际值之间的比较也可以进行存档。
Parker手持式测量仪器对维修技术人员来说是一款理想的测试工具。
使用SensoWin.软件,可以在 PC 上处理数据。
SCC设备箱可存放以下零部件 2x Service Junior 或 1x 带有 PC适配器的Service Junior 无线 或 Serviceman 2x SCK/2x SCPT/2x SMA SCC-340
Serviceman/The Parker Service Master Easy 6x SCK/8x SCPT/1x SCT/1x SCRPM 1x SCFT015/060/150/00/600 或 1x SCFT-150-DRV SCC-DRV-300
The Parker Service Master Plus和 1x The Parker Service Master Easy或 1x Serviceman 12x SCK/ 8x SCPT/ 1x SCT/ 1x SCRPM 1x SCFT-015/060/150/00/600/750 或 1x SCFT-150-DRV SCC-500
1设备箱 SCC-340 1 ServiceJunior SCJN-xxx-01
以及以下接头: 1 1/4" BSPP 内螺纹 - M16x2 内螺纹 SCA-1/4-EMA-3 1 M16x2 外螺纹 - M16x2 外螺纹 SCA-EMA-3/3* 1测压软管 1500 mm (M16x2) SMA3-1500*
1设备箱 SCC-340 1 ServiceJunior 无线 SCJNP-xxx-01-RC 1 PC适配器,包括软件 SCJNA-PC
以及以下接头: 1 1/4" BSPP 内螺纹 - M16x2 内螺纹 SCA-1/4-EMA-3 1 M16x2 外螺纹 - M16x2 外螺纹 SCA-EMA-3/3* 1测压软管 1500 mm (M16x2) SMA3-1500*
* 不适用于1000 bar
2
22
2
2 2 1
Serviceman-p-Q工具包The Parker Service Master Easy-p-Q工具包 设备箱 SCC-DRV-00 Serviceman The Parker Service Master Easy 压力/温度传感器 0… 600 bar SCPT-600-02-02 温度传感器 SCT-150-04-02 涡轮流量计 SCFT-150-DRV 连接电缆 m SCK-102-0-02 连接电缆 5 m SCK-102-05-02
接头 ( M16x2 外螺纹 - M16x2 外螺纹) SCA-EMA-/
测压软管 1500 mm (M16x2) SMA-1500
# SCKIT-152-PQ
1 SCM-152-2-02
1
1 2
1 1
# SCKIT-340-PTQ1
--
SCM-40-2-02
2
1
1
2
222
设备箱 SCC-500 The Parker Service Master Plus 颈带 SC-ACC-01 CAN 连接电缆 SCK-401-05-4F-4M CAN终端连接器 SCK-401-R 连接电缆 m SCK-102-0-02 连接电缆 5 m SCK-102-05-02
接头 ( M16x2 外螺纹 - M16x2 外螺纹) SCA-EMA-/ 外接传感器接头 SCK-401-4M 测压软管 1500 mm (M16x2) SMA-1500
1 1 1
SCM-500-00-00 SCM-500-01-00 SCM-500-01-01
1 1 1
2 2 2
2 2 2
–
2
–
1
2 2 2
–
1 2
2 2 2
具有ISO 9001校准证书的诊断产品可直接定制带ISO 9001校准证书的设备
ServiceJunior K-SCJN-xxx-01 ServiceJunior无线 K-SCJNP-xxx-01-RC
ServiceJunior 工具包 K-SCJN-KIT-xxx ServiceJunior无线 工具包 K-SCJNP-KIT-xxx-RC
Serviceman K-SCM-152-0-02 K-SCM-152-1-02 K-SCM-152-2-02
Serviceman 工具包 K-SCKIT-152-0-600 K-SCKIT-152-0-00 K-SCKIT-152-1-00 K-SCKIT-152-2-00
The Parker Service Master Esay K-SCM-330-2-02 K-SCM-340-2-02
The Parker Service Master Esay 工具包 K-SCKIT-330-00 K-SCKIT-340-00
The Parker Service Master Plus K-SCM-500-00-00
K-SCM-500-01-00
K-SCM-500-01-01
The Parker Service Master Plus 工具包 K-SCKIT-500-00-00
K-SCKIT-500-01-00
K-SCKIT-500-01-01
Serviceman-p-Q 工具包 K-SCKIT-152-PQ The Parker Service Master Esay-p-Q 工具包 K-SCKIT-340-PTQ
SCPT 压力/温度传感器 K-SCPT-xxx-02-02 SCPT 压力/温度传感器 PQC K-SCPT-xxx-02-02-PQC
SCPT-CAN 压力/温度传感器 K-SCPT-xxx-C2-05 SCPT-CAN 压力/温度传感器 PQC K-SCPT-xxx-C2-05-PQC
SCRPM 转速计 K-SCRPM-220
SCFT 涡轮流量计 K-SCFT-xxx-02-02
SCFT-CAN 涡轮流量计 K-SCFT-xxx-C2-05
SCQ 流量计 K-SCQ-xxx-0-02
SCT 温度传感器 K-SCT-150-0-02 K-SCT-150-04-02
举例
证书号 3143
描述:型号: S/N: 压力传感器SCPT-600-02-02B125S 测量范围: 精度: 0...600 bar± 0,5% FS
参考文件 1:Budenberg S/N 15404参考文件 2:HP 497A Data Logger 校准编号NO94 DKD-KO5801校准编号87081402
额定值 (bar) 实际值 (bar) 偏离值 (bar)
0 0 0.00
10 9.1 -0.90
100 99 -1.00
200 199.2 -0.80
00 299.5 -0.50
400 400 0.00
600 600.6 0.60
0 0.1 0.10
|
