Parker派克液压及气动接头、软管和管路解决方案

我们提供的液压及气动接头、Tubing、快换接头、分配座、阀门、软管和管路系统产品性能优异，可提供可靠、无泄漏的系统化连接方案，大大简化客户管路系统的安装，提高生产效率。

管路系统

工业用空气和水管路系统
- Transair 铝制压缩空气管路系统
- Transair 不锈钢工业用水管路系统

非焊接管路系统
- Parflange F37 非焊接管件及管路系统
- 用于管路的 Phastite 非焊接连接系统

用于新工厂建设的创新型压缩空气和水管路解决方案

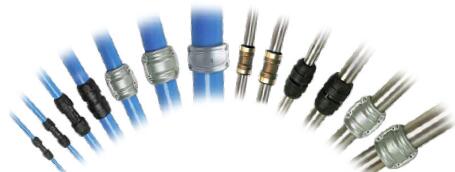

Transair ISO 8573-1空气和水用管路系统

Transair是一种快速、灵活和易于改造的管路连接系统，适用于压缩空气和工业用水。无须使用螺纹或焊接的连接方式，即可实现快速安装和拆卸。重量轻、耐腐蚀的铝或不锈钢管路产品易于搬运，可以非常安全地借助于升降台进行操作。Transair 采用模块化设计，可重复使用并且节能，显著降低了工时，使其成为目前- 具性价比的工业管路系统。Transair也可满足对气体纯度非常重要的有关行业的需求。

用于发电行业的Transair压缩空气管路系统

派克Transair 是工业领域理想的管路系统，性能可靠、用途广泛、空气清洁并具有很好地安全性能。非常适用于发电行业。该创新的管路具有质量可靠，快速连接，安装灵活等优点，可以满足发电行业的设计和高生产率的需求。

不像传统的钢管或铜管容易随着时间的推移而产生腐蚀，从而降低管路的品质，派克Transair系统则安全避免这一弊端，始终可提供清洁的气体和- 佳的流量。得益于其光滑的内壁，Transair具有更大的流量，进而减少了压降，可显著降低运营成本。

提高安全性
Transair的快速连接功能避免了使用螺纹或焊接连接方式，排出了由于焊接火焰导致的风险。此外，与传统的管路系统相比，我们的产品重量更轻，更清洁，并且更容易安装。

可靠，节省和经过认证

通过提高效率，减少压降和消除泄漏，Transair可显著提高工厂生产效率。而在铜管和钢管的传统管路中，通常因摩擦和泄漏会导致压缩机输出端和- 终使用端之间产生比较大的压降。

为设备和工具提供清洁的气源
铝管的低摩擦系数可始终取保清洁空气的质量。Transair管路系统符合ISO 8573-1标准。

显著节省能源
Transair的全通径气密性接头，形成更节能的管路系统。

安全和质量认证
ISO9001
TUV
ASME B31.1 / B 31.3
CEE 97/23 PED
UL 94HB 接头和阀门
UL94V-2 管夹
ISO8030 / EN12115 软管

特点和优势
- 1/2 ‘’ (16.5mm) 至 6’’ （168mm）管径
- 无腐蚀
- 全通径设计
- - 佳流速、压降低
- 快速增压
- 无泄漏
- 十年质保

用途
- 仪表和工厂压缩空气管线 润滑或不含油
- 惰性气体管道系统： 氩气、氮气、二氧化氮和氦气
- 真空管路系统
- 工业用水管路系统 乙二醇 和水管路
- 废水和冷却水系统
- 气动输送
- 饮用水
- 压缩机机房

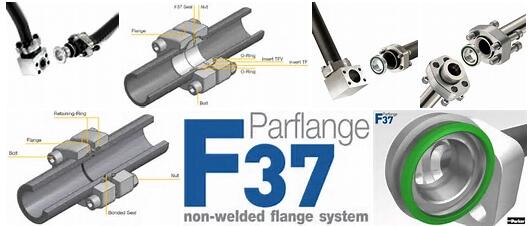

Parflange F37非焊接管路系统

Parflange F37系统已经成功应用于数百个应用，这是一个高压和低压均适用的非焊接管路系统，在设计时我们充分考虑了快速调试的需求。该创新管路系统由无缝冷拔钢管、各种互联组件、阀门和管夹等组成，可全面为你提供完整的管路解决方案与制造服务。从1寸到10寸的管径范围内的管路系统，我们均可以提供解决方案。由于没有管路焊接和制造工艺流程的减少，可以大大见啥奥管路系统的冲洗时间，进而帮助客户实现显著地经济效益。

F37工作原理
F37技术的出色密封特性和高机械稳定性通过连续轨道管成形实现。密封插件放置到扩口管端，为油口端和管口侧提供可靠的软密封，实现更快、无泄漏的组装。

F37焊接优势
- 更短的制造时间
- 更短的培训周期
- 无需探伤试验 X光
- 不锈钢焊接时，无六价铬产生
- 显著减少后期焊接清洁成本
- 通过情节的DOM管路，减少冲洗时间 成本
- 无需高温加工许可
- 无需后期焊接酸洗或钝化处理

特点和优势
- 特别适合液压油、水和乙二醇、润滑油等介质
- 由于管道本身清洁，并且没有焊渣等污染物，因此减少了系统冲洗时间
- 碳钢和不锈钢管路均可提供
- ASME B31.1和B31.3动力管道，仅不锈钢
- 通过冷弯工艺减少了许多焊接接头 （钢管可以预先弯管或现场弯管）
- 抗腐蚀组件 不锈钢或无六价铬碳钢
- 标配SAE和ISO液压法兰 ISO6162/6164和SAE J518
- 热追踪码零件 HCT

用途
- 动力管道
- 润滑油、液压燃料、水、液压撬装，以及互连管路。

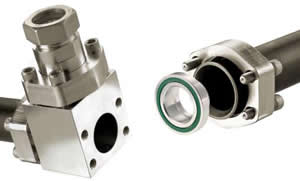

用于管路的 Phastite: 非焊接连接系统

用于管路的Phastite系统快速安装和简单的组装流程集成到一起，以便快速和轻松地实现永久性非焊接、无泄漏连接。当计算不锈钢管路系统通常所需的总加工时间时，焊接连接需要数小时，而Phastite连接仅需要数分钟，显著减少了加工工时。而且，用于管道的Phastite无需破坏性检测NDE，例如探伤 X光以及液压高压焊接管路的流体燃料的渗透检测，可减少后期焊接检查的时间和成本。

Permanent Ferrule Less Tube Fittings - Phastite Series

特点和优势
- 特别适合液压油、水和乙二醇、润滑油等介质
- 适用的NPS ,IPS管子规格： 3/4, 1 ,1-1/2和2英寸
- 工作压力高达10000PSI, 700 BAR
- 满足ASME B31.1、 B31.3 和ASTM1387的要求
- 显著减少焊接导致的空气传播的六价铬的污染

用途
- 动力管道
- 润滑油、液态燃料和水撬装
- 互联管道

非焊接系统是一种更环保、更安全的管路连接解决方案。该系统消除了对工人有毒害的焊接验烟尘，以及火灾和爆炸风险。

Parker快换接头

气动接头快换接头
- 10系列 TU-FLAT设计
- 20系列 良好的互换性
- 70系列 Lincoln互换
- TL系列 Schrader互换

液压快换接头
- ST系列 黄铜、钢、不锈钢
无溢流型快换接头
- FEM系列 快插式连接 ISO 16028
- FF系列 快插式连接
- FH系列 高压
- NS系列 快插式连接
- 派克SNAP-TITE 28-1和29系列 紧凑、重量轻
- 派克SNAP-TITE 71系列 高压
双截流通用提升阀设计快速接头
- 60系列 ISO7241，B系列
- 6600系列 ISO7241-1， A系列
- HP系列 高压

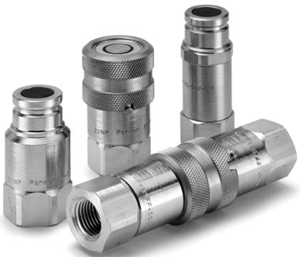

Parker FF 系列平齐端面无溢流快换接头

当阳接头和阴接头断开时，FF系列科防止流体的溢出和气泡的夹杂。3/8’’本体尺寸符合液压工具制造商协会HTMA的标准。背压释放器的选择，可以使阳接头在3000 PSI的压力下进行连接。易于情节的特点是它们非常适合在恶劣的环境中使用。

特点和优势
- 快插式设计
- 平齐端面、无溢流阀芯
- 硬化碳钢滑套和接头本体
- 标配套筒锁
- 防挤出密封圈
- 保护性三价芯镀层和透明的三价铬镀层
- 兼容磷酸酯流体

用途
- 液压工具和测试台
- 液压管路的连接
- 仪表管路的连接
- 润滑系统 润滑油和润滑脂管路

派克SNAP-TITE 28-1和29系列无溢流快换接头

美国Snap-tite快速接头/28-1系列快速接头是体积小、重量轻的快插式设计，适合狭小空间的应用。Snap-tite 28-1和29系列无溢流阀芯，具有- 小的溢出量，可避免气泡混杂，同时具有高流量和低压降的优点。接头体积小并且可选择铝合金材质，这些都是附加价值。28-1系列的额定压力高达1000psi,69bar,可提供1/4''至2''的本体尺寸。安装指示器确认安装到位。29系列的额定工作压力高达5500psi,可提供1/8''至1- 1/4''的尺寸。

应用：
　　 军工、航空和医药以及部分腐蚀性的化学介质较高的场合。
　　 球锁式一按即连结构；
　　 平面设计，基本杜绝介质泄漏和气泡混入，同时便于系统检查和清洗；
　　 结构紧凑，重量轻；
　　 流线型设计、大流量、压力损耗低；
　　 材质：铝、316不锈钢；
　　 尺寸规格：1/8″—11/4″；
　　 工作压力：5500psi；
　　 符合美国军标：MIL-C-7413B和MIL-C-25427A；
　　 选型资料（插入链接）

用途
- 低压液压系统
- 高纯度系统
- 燃料系统

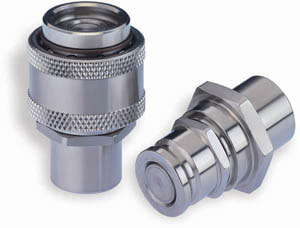

派克SNAP-TITE 71系列无溢流快换接头

派克SNAP-TITE 71系列无溢流快换接头高压快插式快换接头可提供重载性能，流量大，具有多种性能。- 大工作压力可达10000 PSI。气泡夹杂和液体损失- 低，并且配备平齐端面阀芯。本体内的腔室和独特的阀芯设计可实现很高的流量，同时保持很低的压降。客户可选择不同材料和多种本体尺寸的接头。

特点和优势
- 平齐端面阀芯，无溢流
- 重载接头，- 大工作压力可达10000PSI
- 流量大 压降小
- 套管锁设计可防止意外断开
- 可提供高压新题和螺纹接头

用途
- 液压系统和流体输送系统
- 化学品处理输送
- 测试设备

液压气动快换接头
派克snap-tite H系列快速接头

仪器仪表快换接头
CPI系列 不锈钢单卡套接头
FS和NSS系列 不锈钢无溢流快速接头

高温蒸汽 快速接头
60系列 STM蒸汽快换接头

热塑类快换接头
PF系列 无溢流快换接头
PPL、PPM、PPA系列通用型按钮式快换接头
Spectrum系列 大流量快换接头

钢管
液压、气动和仪器仪表无缝钢管 公制 DIN 2391
EO系列 – 无缝316不锈钢和碳钢 无六价铬钢管

派克SNAP-TITE H系列快换接头

Snap-tite H系列快换接头特别适合与通用液压或气动系统应用，可传输多种介质，并有单截止和双截止两种选择。该类接头已经投入市场应用了多年，可提供各种尺寸、材质和末端形式。

接头类型
- 双截止
- 单截止（公头或者母头）
- 直通型 无阀芯

特点和优势
- 尺寸范围从1/4’’ 到 4’’
- 可提供碳钢、黄铜、铝和316不锈钢
- 各种密封材料可选
- 可配套筒锁防止意外断开

核电用途
- 安全监控系统
- 氮气传输系统
- 采样系统
- 去离子水传输系统
- 冷却水系统

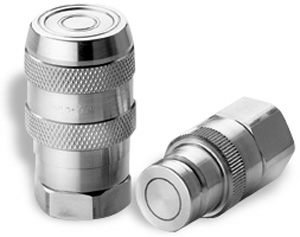

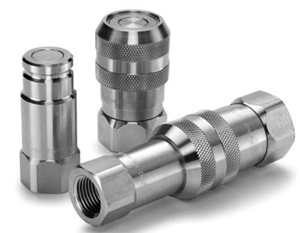

派克PARKER FS系列不锈钢无溢流快换接头

PARKER派克FS系列不锈钢无溢流快换接头非常适合闭路系统中化学品和其他流体的传输和分配。平齐端面发信可避免连接和断开时造成的溢出流和气泡夹杂，- 大限度降低对环境的污染。可提供 1/4’’、3/8’’、1/2’’ 、/4’’和1寸等尺寸。

特点和优势
- 快插式连接
- 额定压力可达2000 psi
- 平齐端面无溢流流芯
- 不锈钢材料和碳氟化物密封具有良好的化学兼容性
- 不同密封材料可选
- 终端形式包括内管螺纹、外管螺纹和内直螺纹ORB
- 兼容磷酸酯液体

用途
- 冷却管路
- 电控液压 EHC 采样端口
- 变送器校准端口
- 化学品供给端
- 去离子水管路
- CEMS分析仪连接

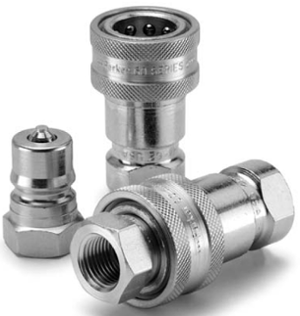

派克PARKER 60系列双截止快换接头

派克PARKER 60系列通用型快换接头，可提供黄铜、303不锈钢和316不锈钢等材质。黄铜快换接头采用双密封机构和不锈钢锁紧钢球，从而可实现- 佳性能。所有60系列快换接头都拥有提升阀和滑套，非常适合液压系统、化学品、水、蒸汽和某些气体。

特点和优势
- 黄铜型式 丁晴橡胶密封 可提供其他材料
- 不锈钢式 碳氟化物密封 也可提供其他材料
- 本体尺寸为 1/8’’到2-1/2’’
- 工作压力可达5000 psi,345bar
- 符合 ISO 7241 B标准
- 兼容磷酸酯液体

用途
- 流体传输管路
- 液压和润滑油冲洗管路
- 仪表管路
- 供水系统
