Parker O-Lok(Seal-Lok)接头
【产品简介】

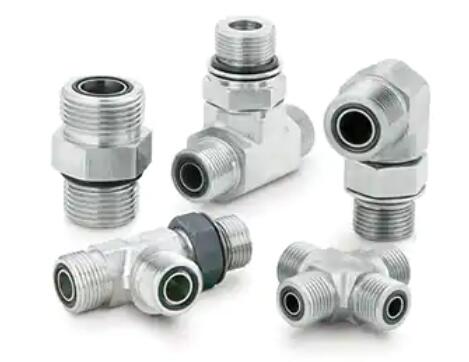

Parker派克O-Lok接头

Parker派克O-Lok接头超过了标准SAE J1453 及ISO 8434-3的要求。完整的O-Lok结构包括螺母,接头体(端面带沟槽密封圈CORG)及衬套。 如图所示:将钢管进行90°翻边,或者将衬套钎焊在钢管上。当接头装配完成后,将接头体端面沟槽中的O 形圈进行压缩,形成密封。


Parker O-Lok工作原理

O-Lok的结构型式:高强度的密封圈被嵌在接头体端面的沟槽内。当螺母拧紧时,接头体端面的沟槽密封圈被钢管翻边或者钎焊的衬套进行挤压,形成密封作用。
O-Lok的独特的结构,密封圈嵌在沟槽内,因此不会受到安装力的影响,在安装时,密封圈不会产生扭曲变形的情况。同时,密封圈也可以进行无限次更换。每次拆卸时都应该检查密封圈是否破损,进行及时更换。钢管的翻边是密封面,因此要求平整,无毛刺,刮痕等。推荐使用无缝钢管(参考样本中,钢管配套要求相关章节内容)

- Trap SealTM
派克专利的密封圈设计能够最大程度地保证密封圈被嵌在CORG 沟槽中,防止掉落。这项技术技能保证大量装配时的安全,又能保证无泄漏连接。最优化了安装和维护的成本。

- 公制/ 英制钢管兼容性
连接公制/ 英制钢管时,无需更换接头,只需订购相应的衬套即可转换连接。O-Lok? 是目前管路连接系统中为数不多能够同时适用于这两种形式的产品。
- 可承受过拧紧力矩
O-Lok的结构,可承受最多推荐力矩的2 倍,而不出现任何的损坏或者失效。

安装方便
因为O-Lok最终装配过程中,不需要产生钢管或者元件的变形,因此安装更便捷,与其他连接形式比,相同的压力等级下,所需要的安装力矩更低。
- 承压能力高
O-Lok,最高能承压630bar,是目前液压系统中承压能力最高的连接方式。

重复使用性
当O-Lok的系统连接完成后,因为连接处几乎没有金属变形,因此可以进行无限次重复安装。减少了备件准备的时间,降低了维护成本。
- 无六价铬镀锌表面处理
O-Lok使用派克无六价铬镀锌的表面处理方式,能保证120 小时无白锈,超过了工业标准相关规定。

- 世界范围内通用
O-Lok的接头形式,满足SAE J1453 及ISO 8434-3的标准要求,可以在世界各地的派克销售及分销商处订购到这种接头。



派克O-Lok接头完整的结构包括螺母,接头体(端面带沟槽密封圈CORG)及衬套。其结构型式为,高强度的密封圈被嵌在接头体端面的沟槽内。当螺母拧紧时,接头体端面的沟槽密封圈被钢管翻遍或者钎焊的衬套进行挤压,形成密封作用。 派克O-Lok接头独特的结构,密封圈嵌在沟槽内,不会受到安装力的影响,派克专利的密封圈设计能够 大程度的保证密封圈被嵌在CORG沟槽中,防止掉落。这项技术能保证大量装配时的的安全,又能保证无泄漏连接, 大优化安装和维护成本。 派克O-Lok接头在连接公制/英制钢管时,无需更换接头,只需要订购相应衬套即可转换连接,是目前管路连接系统中为数不多能够同时适用于这两种形式的产品。并且,派克派克O-Lok接头的系统连接完成后,因为连接处几乎没有金属变形,因此可以进行无限次的重复安装,减少了备件准备的时间,降低了维护成本。

尺寸:1/4“-2“或6mm-50mm
最高工作压力:600 bar
零泄漏,用于苛刻工况和震动场合
面连接,安装简便、易于维护
碳钢、不锈钢等材料可选



【详细说明】

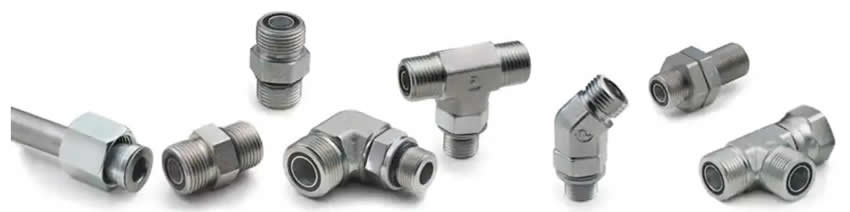

O-Lok(Seal-Lok)接头
尺寸:1/4"-2"或6mm-50mm
最高工作压力:600 bar
零泄漏,用于苛刻工况和震动场合
面连接,安装简便、易于维护
碳钢、不锈钢等材料可选

O-LOK ACCESSORIES STAINLESS STEEL
O-LOK BULKHEAD UNION STAINLESS STEEL
O-LOK CONVERSION ADAPTERS STAINLESS STEEL
O-LOK TUBE TO METRIC DIN 3852 THREAD STAINLESS STEEL
O-LOK COMPONENTS STAINLESS STEEL

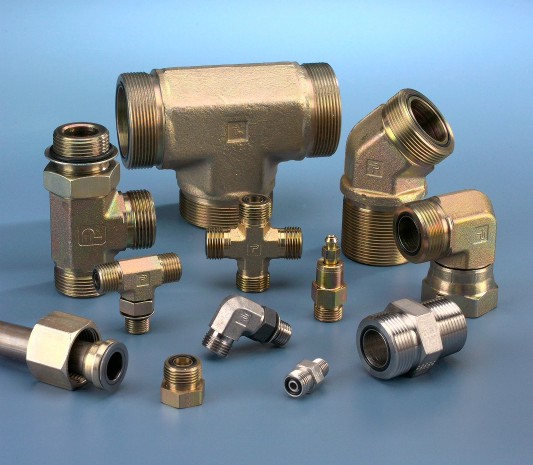

O-Lok O-Ring face seal tube fi ttings

O-Lok soft-sealed fittings provide leak-free connections for high pressure hydraulic systems. Captive O-Ring Groove (CORG) as standard.

New: Flange Seal system for cost effective hose to tube connections.
Material: stainless steel
Sizes: tube o.d. 6 to 50 mm (1/4" to 2")
Port threads: BSPP, metric ISO 6149 and DIN 3852, UNF, NPTF
Nominal pressure PN: up to 630 bar, (350 bar for size 24)
Standards: ISO 8434-3, SAE J1453

4F642EDMLS 4F642EDMLSS 500 420
4-4F642EDMLS 4-4F642EDMLSS 500 420
6F642EDMLS 6F642EDMLSS 630 420
6-6F642EDMLS 6-6F642EDMLSS 630 420
6-8F642EDMLS 6-8F642EDMLSS 420 420
8F642EDMLS 8F642EDMLSS 630 420
8-4F642EDMLS 8-4F642EDMLSS 630 420
8-8F642EDMLS 8-8F642EDMLSS 420 420
10F642EDMLS 10F642EDMLSS 420 420
10-12F642EDMLS 10-12F642EDMLSS 420 420
12F642EDMLS 12F642EDMLSS 420 420
12-8F642EDMLS 12-8F642EDMLSS 420 420
16F642EDMLS 16F642EDMLSS 420 420
20F642EDMLS 20F642EDMLSS 350 280
24F642EDMLS 24F642EDMLSS 280 280
4M12F682EDMLS 4M12F682EDMLSS 500 420
6M14F682EDMLS 6M14F682EDMLSS 630 420
6M16F682EDMLS 6M16F682EDMLSS 630 420
8M16F682EDMLS 8M16F682EDMLSS 630 420
10M22F682EDMLS 10M22F682EDMLSS 420 420
12M27F682EDMLS 12M27F682EDMLSS 420 420
16M33F682EDMLS 16M33F682EDMLSS 420 420
20M42F682EDMLS 20M42F682EDMLSS 350 280
24M48F682EDMLS 24M48F682EDMLSS 280 280
4M10C87OMLOS 4M10C87OMLOSS 420 420
4M12C87OMLOS 4M12C87OMLOSS 420 420
4M14C87OMLOS 4M14C87OMLOSS 420 420
6M12C87OMLOS 6M12C87OMLOSS 420 420
6M14C87OMLOS 6M14C87OMLOSS 420 420
6M16C87OMLOS 6M16C87OMLOSS 420 420
8M14C87OMLOS 8M14C87OMLOSS 420 420
8M16C87OMLOS 8M16C87OMLOSS 420 420
8M18C87OMLOS 8M18C87OMLOSS 420 420
8M22C87OMLOS 8M22C87OMLOSS 420 420
10M18C87OMLOS 10M18C87OMLOSS 420 420
10M22C87OMLOS 10M22C87OMLOSS 420 420
12M22C87OMLOS 12M22C87OMLOSS 420 420
12M27C87OMLOS 12M27C87OMLOSS 420 420
16M33C87OMLOS 16M33C87OMLOSS 420 420
20M33C87OMLOS
20M42C87OMLOS
24M48C87OMLOS
20M33C87OMLOSS
20M42C87OMLOSS
24M48C87OMLOSS
4M12CC87OMLOS 420
6M14CC87OMLOS 420
6M16CC87OMLOS 420
8M18CC87OMLOS 420
8M22CC87OMLOS 420
10M22CC87OMLOS 420
12M27CC87OMLOS 420
16M33CC87OMLOS 420
20M42CC87OMLOS 280
C5OLO-S 4C5OMLOSS 420 420
4-6C5OMLOS 4-6C5OMLOSS 420 420
C5OLO-S 4-8C5OMLOSS 420 420
6C5OMLOS 6C5OMLOSS 420 420
C5OLO-S 6-4C5OMLOSS 420 420
6-8C5OMLOS 6-8C5OMLOSS 420 420
C5OLO-S 6-10C5OMLOSS 420 420
C5OLO-S 6-12C5OMLOSS 420 420
8C5OMLOS 8C5OMLOSS 420 420
C5OLO-S 8-6C5OMLOSS 420 420
C5OMLOS 8-10C5OMLOSS 420 420
C5OLO-S 8-12C5OMLOSS 420 420
10C5OMLOS 10C5OMLOSS 420 420
C5OLO-S 10-8C5OMLOSS 420 420
C5OLO-S 10-12C5OMLOSS 420 420
12C5OMLOS 12C5OMLOSS 420 420
12-8C5OMLOS 12-8C5OMLOSS 420 420
12-10C5OMLOS 12-10C5OMLOSS 420 420
C5OLO-S 12-16C5OMLOSS 380 380
C5OLO-S 16C5OMLOSS 380 380
C5OLO-S 16-12C5OMLOSS 420 420
C5OLO-S 16-20C5OMLOSS 280 280
C5OLO-S 20C5OMLOSS 280 280
20-16C5OMLOS 20-16C5OMLOSS 380 280
C5OLO-S 20-24C5OMLOSS 280 280
24 C5OLO-S
24-20 C5OLO-S
32 C5OLO-S
24C5OMLOSS
24-20C5OMLOSS
32C5OMLOSS
BSPP NBR FKM NBR FKM mm Steel Stainless Steel
1/8 ED10X1X ED10X1VITX 6-002-N552-9 6-002-V894-9 8.00 × 2.00 8207-1/8 8207SS1/8
1/4 ED14X1.5X ED14X1.5VITX 2-111-N552-9 2-111-V894-9 10.77 × 2.62 8207-1/4 8207SS1/4A
3/8 ED3/8X ED3/8VITX 2-113-N552-9 2-113-V894-9 13.94 × 2.62 8207-3/8 8207SS3/8A
1/2 ED1/2X ED1/2VITX 5-256-N552-9 5-256-V894-9 17.96 × 2.62 8207-1/2 8207SS1/2
3/4 ED26X1.5X ED26X1.5VITX 2-119-N552-9 2-119-V894-9 23.47 × 2.62 8207-3/4 8207SS3/4
1 ED33X2X ED33X2VITX 2-217-N552-9 2-217-V894-9 29.74 × 3.53 8207-1 8207SS1A
1 1/4 ED42X2X ED42X2VITX 2-222-N552-9 2-222-V894-9 37.69 × 3.53 8207-1-1/4 8207SS1 1/4
1 1/2 ED48X2X ED48X2VITX 2-224-N552-9 2-224-V894-9 44.04 × 3.53 8207-1-1/2 8207SS1 1/2
M10×1 ED10X1/R1/8 ED10X1R1/8VIT 6-074-N552-9 6-074-V894-9 8.00 × 1.50 M10RR RRM10X1SS
M12×1.5 ED12X1.5 ED14X1.5/VIT 2-012-N552-9 2-012-V894-9 9.25 × 1.78 M12RR RRM12X1.5SS
M14×1.5 ED14X1.5/R1/4 ED14X1.5/R1/4VIT 2-013-N552-9 2-013-V894-9 10.82 × 1.78 M14RR RRM14X1.5SS
M16×1.5 ED16X1.5 ED16X1.5/VIT 3-907-N552-9 3-907-V894-9 13.46 × 2.08 M16RR RRM16X1.5SS
M18×1.5 ED18X1.5 ED18X1.5/VIT 2-114-N552-9 2-114-V894-9 15.54 × 2.62 M18RR RRM18X1.5SS
M22×1.5 ED22X1.5 ED22X1.5VIT 2-018-N552-9 2-018-V894-9 18.77 × 1.78 M22RR RRM22X1.5SS
M27×2 ED26X1.5X** ED26X1.5VITX 2-119-N552-9 2-119-V894-9 23.47 × 2.62 M27RR RRM27X2SS
M33×2 ED33X2R1 ED33X2/R1VIT 2-122-N552-9 2-122-V894-9 28.24 × 2.62 M33RR RRM33X2SS
M42×2 ED42X2/R1.1/4 ED42X2R1.1/4VIT 2-128-N552-9 2-128-V894-9 37.77 × 2.62 M42RR RRM42X2SS
M48×2 ED48X2/R1.1/2 ED48X2R1.1/2VIT 2-132-N552-9 2-132-V894-9 44.12 × 2.62 M48RR RRM48X2SS
