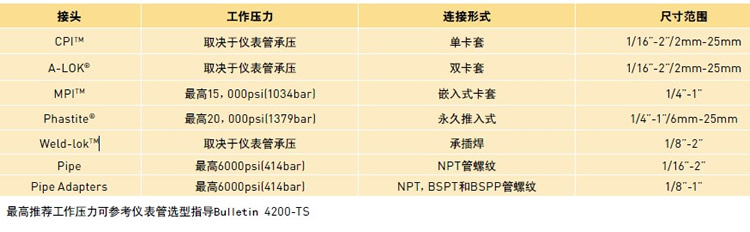

Phastite系列永久性推入式接头。派克 Phastite系列永久性推入式接头能够为管件安装提供快速、方便、简洁的永久连接。相比于焊接所耗费的大量时间，Phastite系列产品能够在安装过程中节省大量安装成本。Parker派克精密仪表接头广泛用于过程控制、电力、石化和天然气 等行业，为液体、气体和化学品系统连接提供解决方案。 派克始终坚持为客户设计和制造稳定、可靠、高品质的仪表 接头，所有产品的工作压力都符合ANSI B31.3.标准。Parker's Phastite permanent compression fitting offers an extremely quick, easy and simple way of permanently connecting tube. When considering how much time it takes to weld tubing, Phastite? delivers a huge reduction in total installation cost.

Phastite 接头(Catalog 4235-PH) Phastite Tube Connectors - 可应用于焊接系统 - 安装过程简便，无需专业人员安装，结构保证无失效安装，安装后可形成高度密封连接 - 氦检漏率<1×10-9 std.atm-cc/sec - 安装时间只需几秒钟，有效降低人工成本 - 接头无散件，出厂前提供预安装 - 永久性推入式接头，承压达20,000PSI (13 79bar)

Phastite Tube Connectors接头的详细描述：Phastite接头(Catalog 4235-PH)

可应用于焊接系统
- 安装过程简便，无需专业人员安装，结构保证无失效安装，安装后可形成高度密封连接
- 氦检漏率<1×10-9 std.atm-cc/sec
- 安装时间只需几秒钟，有效降低人工成本
- 接头无散件，出厂前提供预安装
- 永久性推入式接头，承压达20,000PSI (13 79bar)

替代焊接接头。 优点：
1.安装方便，大量节省时间和人工，提高施工速度，加快工程进度。
2.安装过程中不产生火花，用于防爆场合管路的连接

Parker's Phastite permanent compression fitting
Phastite Tube Connectors _ Phastite系列永久性推入式接头

【Phastite Tube Connectors产品简介】

尺寸：1/4“-1“
高工作压力：20000 psig
零泄漏
代替焊接，用于空间狭小、不能动火等特殊场合
材质：316 SS

【Phastite Tube Connectors详细说明】

Phastite接头
尺寸：1/4"-1"
高工作压力：20000 psig
零泄漏
代替焊接，用于空间狭小、不能动火等特殊场合
材质：316 SS

无需焊接也可实现管道永久连接 － PHASTITE 管道接头
Phastite Tube Connectors

Parker 提供一款设计独特的管接头，能够显著节约工业设备（包括流体设备）制造商的成本。这款新型接头采用简单的压配式安装，可永久连接以 20,000 PSI / 1,379 bar 运行的流体系统。 系统制造商要得到永久连接并维持高压，或者使用焊接式接头，或者使用“锥体与螺纹式”式接头，安装起来不但费时，而且不经济。 相比这些产品，Parker 测试设备分部估计，新型 Phastite 接头可以降低安装成本 90% 或更多。

Phastite 采用压缩装配原理，使用新型的齿形构造来实现密封。 接头为一体式组件。 连接时，只需插入管，然后将管环沿接头体按到底就可以了。 该操作借助于简单的手持式液压工具，几秒内即可完成。 工具无需特别的使用技巧，确保用户一次即可连接好。

这种装配方法与焊接连接方法形成了鲜明的对比，焊接连接需要沿管道圆周进行 360 度焊接，这需要焊接技巧、耗材、昂贵设备，并且耗时 10 分钟。 此外，将管尾加工成锥面和螺纹，然后用专用螺丝连接的方法同样需要技巧和时间（30 分钟或更长）。 在许多应用中，还需要通过染色渗透法或 x- 射线检测法对焊缝质量进行检测，这个步骤又使安装过程的成本显著增加。

Phastite 接头采用独特的密封系统，一个环沿着一个斜面体滑动，途中将许多环状型材压缩到管中。 在短促滑动距离结束时，会出现一个垂直面确保正确装配。

与焊接和螺纹连接相比，Phastite 装配要快得多，而且整个过程无需特别的技术，节约了工业系统构造中的一项主要成本。 自动化加工所带来的高度控制也确保了用户的一次准确组装。 而焊接和螺纹连接则不然，许多用户都想要返工几次才放心。 当取代焊接连接时，Phastite 接头也免除了“动火许可” (hot work permit) 需求 － 许多企业所面临的另一项重要设备制造成本。

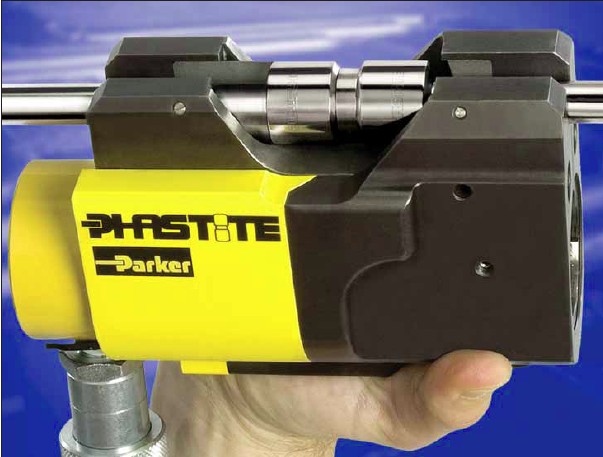

装配工具是包装中的重要部分，Parker 测试设备分部已经开发出一款新颖的液压工具，与软饮料罐差不多大，特有一个平的工作边，能够在受限空间内安装管件，例如正对着面板。 驱动工具的小型泵可以扛在肩上，为操作员的移动提供了更大灵活性。 工具的 成本不高于焊接和锥面螺纹连接所需的设备成本。

Phastite is a breakthrough in tube connection systems; its innovative design concept eliminates the costly requirement of welding and combines quick installation with a signal assembly process achieving a tube connector that can be used in applications up to 20,000 psi/1380 bar. Developed in a range of standard and corrosion resistant alloys to cope with the most demanding environments, from subsea exploration in the north sea to natural gas drilling in Kazakhstan. Phastite? meets all the relevant performance and functional requirements of industry standards, including pressure containment to a safety factor of a minimum of 4:1, proven by actual tubing burst tests. Throughout the development of Phastite?, product performance and integrity were paramount. A rigorous testing program including Thermal Cycling, Shock, Vibration, Helium Leak, Gas Tight and Hydrostatic testing has been completed.

Markets:
- Oil and Gas Offshore
- Oil and Gas Onshore
- Petrochemical
- Chemical

Features/Benefits:
- Reduced Installation Costs
- Simple assembly process
- No need to re-make or re-test
- No welding required
- Reduced tubing costs
- Weight reduction
- No loose parts
- Simple make-up
- Vibration tolerant
- No need for hot work

Applications:
- Instrumentation lines
- Hydraulic power units
- Chemical injecttion skids

Performance Characteristics
Certificates Lloyd’s Register Type Approval, TUV
Connection Type Permanent
Maximum Working Pressure (psi) 20000
Maximum Working Pressure (bar) 1379
Industry Applications Hydraulic Power Unit, Top Side Umbilical Termination Unit, Remote Operated Vehicle, Space Shuttle, Semiconductor, Chemical Injection Skid
Maximum Tube O.D (mm) 25mm
Maximum Tube O.D (inch) 1"
Assembly Time <2 Minutes
Special Tool Required YES
Meets Industry Standards ISO 19879
Maximum Working Temperature (C) 175°C
Maximum Working Temperature (F) 347°F
Minimum Working Temperature (C) -50°C
Minimum Working Temperature (F) -58°F
Fitting Type Tube-to-Tube

Phastite fittings offered a high-pressure connection system that slid over the tubing, and is capable of being compressed onto thick wall (or thin wall) tubing using a portable hydraulic tool.

Compliance, Certifications, & Safety

ECert 73767 Jan 2011 14001 1-9KFZ95 CC

Literature and Reference Materials

- Connector & Tubing Solutions Technical Guide
- PHastite BP Bruce Application Story
- Phastite Brochure
- Phastite Tube Connectors - CAT/4235-PH
