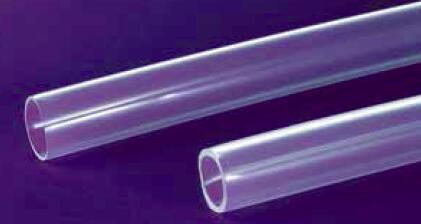

Parker 105/205 系列 - PFA高纯度管子工业壁厚和重壁
Parker高纯度PFA管子产品专为半导体行业高纯度需求的应用场合而设计
High Purity PFA Tubing 105, 205 Series for Semiconductor Applications

高纯度PFA管子产品，专门适用于恶劣环境中纯度却是至关重要的场合。经千万次测试验证证实高纯度PFA管子产品能耐腐蚀性表面活性剂，以确保比标准含氟聚合物管子产品有更长的使用寿命。通常只需一个妥协，就会损害您整个运营产品的纯度。派克高纯度PFA管子产品专为半导体行业高纯度需求的应用场合而设计，因为在这些场合里务必考虑高温、腐蚀性化学品和/或腐蚀性流体介质能提取橡胶或塑料管子的一些成分而污染流体介质，或者产生一些毒气排放进而污染环境。该系列产品无色、无味、不具有萃取性和吸收性，另外其对水分的吸收率也小于0.03%。该纯度PFA 管子产品介质在管子中流动的整个过程里，其成分不会侵析到流体介质中，且流体介质成分也不会渗透进产品的壁厚中。通常由于它透明、柔软的特性可被用作金属硬管管路的替代品。

派克公司仅采用从高纯度松香材料挤出加工，以确保PFA 管子产品不会产生裂纹、退化或褪色。相比较于标准等级的同类型产品，派克公司的高纯度PFA 管子能确保管子中最低等级的杂质污染。其H.P.PFA材料具有化学品惰性、无味、不润湿和无萃取性，所有通常被应用于流体和材料处理应用场合中，比如苛刻的腐蚀性化学品的输送。每卷不超过1000英尺的连续长度也能方便客户的现场总成安装、减少了现场更多的连接，同时显著减少现场由于需要短管总成而造成的浪费。和FEP产品一样，由于材料对光线的低折射率，这就方便操作者能肉眼观察到流动中的污染物、流动阻碍物和泄漏情况。另外，该管子产品能利用高性能的编织层进行加强，使得其可以处理一些更高压力的应用，当然其编织设备可置放于工厂厂房之中。

High Purity PFA Tubing 105, 205 Series Fractional & Metric
派克高纯度PFA管子产品专为半导体行业高纯度需求的应用场合而设

市场

- 半导体 Semiconductor
- 制药 Medical/Pharmaceutical
- 仪器仪表 Instrumentation

特性

- 能够承受腐蚀性的表面活性剂，以确保更长的使用寿命
- 最高分子重量的材料也可以提供
- 最低等级的萃取性
- 极低的渗透率
- 不具有浸析性
- 无过程污染
- 更高流量
- 透明且柔软的材料
- 具有化学品惰性，可适用于几乎所有工业化学品和溶液的输送
- 低摩擦系数
- 非易燃性材料
- 超常的耐热耐温能力(不超过+500°F (+260°C))

应用

- 高纯度介质的应用 High Purity Applications
- 流动监测系统Flow Monitoring
- 去离子水饮水机DI Recirculators
- DI再循环装置 DI Water Dispensers
- 热交换器Heat Exchangers
- 纯化学品分配器 Pure Chemical Dispensers
- 湿式清洗台Wet Bench
- 气体输送Gas Transfer
- 食品加工处理Food

证书/符合标准:

- ASTM D3307 II型
- 满足FDA标准
- 满足USP等级VI标准
- RoHs
- VW-1, UL-83

技术参数:

- 采用高纯度HP PFA(高纯度四氟乙烯)材料挤出加工而成
- 经认证能与压缩式、Compress-Align 和True Seal 接头匹配连接，这些形式的接头由派克流体系统连接件产品事业部(参考铜质和热塑接头和阀件样本CAT3501E USA)提供
- 工作压力和爆破压力均在+73°F/+23°C时标定
- 所有样本尺寸均为公称尺寸
- 任意包装长度，客户指定需求的连续长度产品也可以生产提供

性能特点

最低工作温度 (C) 75
最低工作温度 (F) 100
管内径 (MM) 1.57 - 22
管内径 (IN) 1/32 - 7/8
管外径 (MM) 2, 3, 4, 5, 6, 8, 10, 11, 13, 14, 16, 17, 19, 21, 25, 28
管外径 (IN) 3/32, 1/8, 5/32, 3/16, 1/4, 5/16, 3/8, 7/16, 1/2, 9/16, 5/8, 11/16, 3/4, 0.830, 0.965, 1.100
行业标准 : ASTM D3307-10; FDA Compliant; USP Class VI Compliant; VW1, UL-83

High Purity PFA TUBE应用: Fluid Handling, Chemical Transfer, Medical/Pharmaceutical, Semiconductor, Compressed Air/Inert Gas, Instrumentation, Processing

管材 High Purity PFA
产品类型 1/8 工业壁厚、3/16 工业壁厚、1/4 工业壁厚、1/4重壁、3/8 工业壁厚、3/8重壁、1/2重壁、3/4重壁、1"重壁
管壁厚 (IN) 0.031至0.062
管壁厚 (MM) 0.79至1.57
最大工作压力 (PSI) 100 至 680 (取决于尺寸规格)
最大工作压力 (BAR) 7 至 47 (取决于尺寸规格)
最小爆破压力 (PSI) 560 至 2720 (取决于尺寸规格)
最小爆破压力 (BAR) 39 至188
最小弯曲半径 (IN) 1/2 至 8
最小弯曲半径 (MM) 13 至 51
最高工作温度 (F) 500
最高工作温度 (C) 260
兼容配件 : 压缩式、Compression-Align、Fast & Tite、TrueSeal 压缩式、Compression-Align、TrueSeal
颜色 天然的，透明的
管类型 工业壁厚、重壁、公制
媒介 化学品、水
标准包装数量 (FT) 25, 50, 100, 或 1000
货号 光滑芯管

COMPLIANCE, CERTIFICATIONS, & SAFETY

Parflex Division Customer Statement on Conflict Materials
Parflex Division MSDS
Parflex Division REACH Compliance
Parflex RoHS Certification/WEEE Certification Directive

LITERATURE AND REFERENCE MATERIALS
- Catalog 4150-55 - Fluoropolymer Extrusions, Fluid Handling & Electrical Insulation--CAT_4150-55D
- Downstream Oil & Gas Products - Multitube, Heated Enclosures, Hose and Tubing--4200-Downstream
- Food & Beverage Transfer - Hose, Tubing, Fittings--4660-Food
- Medical Tubing Overview, TEX-600-TexMed_brochure.pdf
- Parflex Instrumentation QRG--4660-Instrumentation QRG
- Why Fluoropolymers

PRODUCT DEMOS & TUTORIALS
Why Fluoropolymers

可根据要求提供定制配置和尺寸。有关其他信息，请联系派克低压流体连接件事业部010-84282935或fcg.cnmec@parkerdistribution.com.cn。
