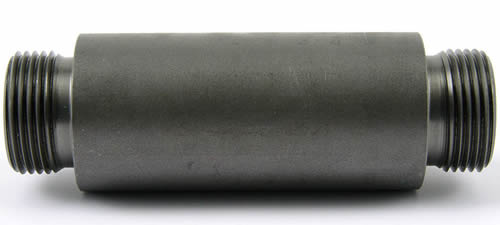

Parker EO高压接头，带焊接式隔板
Parker ESV Weld bulkhead fitting

带焊接式隔板的EO接头是一种广受欢迎的焊接接头类型，且符合复杂的焊接流程对于单个零件的严格标准要求。带焊接式隔板的EO接头ESV系列可连接位于隔板两端且具有相同外径尺寸的公制硬管管路，并通过与隔板的焊接来完成固定。根据轻重系列不同，该焊接式隔板接头的尺寸范围从6mm至38/42mm不等。

Parker EO高压接头，带焊接式隔板
Parker ESV Weld bulkhead fitting

市场：
- 冲压设备厂
- 重型机械厂
- 发电厂
- 造船厂

应用：
- 适用于通用液压系统。

特征/优势：

- 带焊接式隔板的EO接头ESV系列可连接位于隔板两端且具有相同外径尺寸的公制硬管管路，并通过与隔板的焊接来完成固定。
- 焊接式隔板接头可选不锈钢材料。其常用的碳钢材料表面处理采用具有很高防腐蚀性能的无六价铬镀锌，大大提高了零件的寿命周期。
- 即使是装配不到位的焊接式隔板接头也不会没有预兆地突然断开。通常情况下，接头会发生泄漏以表明装配不到位，用户可以及时发现，并重新拧紧接头。

性能特点

连接 1 管道外径 (MM) 06 至 42
连接 2 管道外径 (MM) 06 至 42
连接 1 样式 EO 24°锥尾端
连接 2 样式 EO 24°锥尾端
系列 轻系列，重系列
预装选配附件 无，预先装配螺母和EO-PSR卡套，预先装配EO-2功能螺母，预先装配螺母和EO-DPR不锈钢卡套
配件材料 碳钢，不锈钢
形状 隔板式焊接接头
