选购仪表管的四大关键因素
发布于 2020/01/03 by Parker China Team

设计密封仪器系统时，确保系统安全性和可靠性的第一步是选择合适的仪表管，以达到预期用途。合适的仪表管起重要 连接作用且兼容其他组件，没有合适的仪表管，系统完整性就是不完整的。Tips 在本文中，我们列出了为派克 A-LOK?和 CPITM 系列管件选购高质量仪表管的四项关键参数。

派克的仪表管件广泛应用于要求产品最佳性能的各种场合。派克的仪表管件和选定仪表管的兼容性对提供始终如一的高 可靠性至关重要。

1. 材料相容性

选择应用于不同场合的合适仪表管时，最重要的考量因素应是管材与所含介质的相容性。表 1 列出了常见材料及其一般 应用，表 1 还列出了各种管材的最低和最高工作温度。

此外，派克仪表接头可兼容类似材料。不锈钢配件只能与不锈钢管、6MO 接头和 6MO 仪表管等联用。禁止混合材料。阅读派克关于在 6MO 管上使用 316 不锈钢管件的意见

2. 仪表管硬度

关键是选择比管件材料硬度较小的管件材料。例如，不锈钢管硬度应为 Rb 80 或更低的硬度值。派克 A-LOK? / CPI? 管 件已在 Rb 90 硬度级别的管材上进行了测试，测试性能优异。

3. 壁厚

适当的壁厚对符合与相关工作压力的公认安全系数是必要的。派克公开资料中的仪表管图表列出了各材料的仪表管外径 (OD)尺寸和壁厚组合，以便安全使用派克 A-LOK?和 CPITM管件。禁止使用壁厚值超出图表规定值的仪表管。

所有工作压力均按照美国机械工程师学会 B31.3《化工厂和炼油厂仪表管规范》和美国机械工程师学会 B31.1《动力仪表 管》中的建议进行计算。所有计算均经过派克研发实验室严格、广泛的测试程序确认。每次计算都使用一个容许应力值， 该值包含一个 4:1 的安全系数。

所有测试都是为了尽可能模拟实际工作环境。派克不“支持”仪表管在某点出现故障，因为这并不真正代表派克产品在“实 时”应用中发挥的作用。

并非所有制造商都支持其组件的压力等级要求，并进行广泛测试。鉴于此，理解有关参考未经证实建议的含义非常重要。

注：气体服务

选购气体仪表管时，必须特别小心。仪表接头中的卡套必须可以密封任何表面缺陷,以实现气密密封。气密密封是通过卡 套穿透仪表管表面来实现的。

只有当仪表管提供径向阻抗且管材硬度较套圈硬度小时，才能实现穿透。厚壁仪表管有助于提供阻力，下表提供了一系 列壁厚选项，以便安全使用派克管件。蓝色等级表示直径和壁厚的组合，此组合不适用于气体服务。

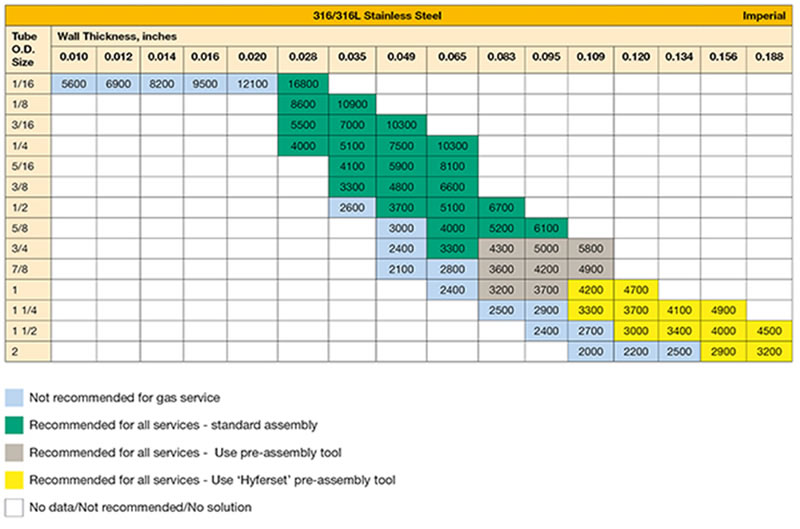

表 2 基于仪表管外径尺寸和壁厚组合，316/316 升不锈钢材料中英制仪表管的最大工作压力(单位为磅/平方英寸)。

4.高温

派克仪表管表列出了工作压力在高温下应采用降级系数。请参见下表，了解派克在我们的 A-LOK? 管材产品中提供 的常见材料的降级系数。 任何情况下，管件组件的压力不得超过建议的工作压力。

*双重认证等级，如 316/316L，满足两种合金等级的最低化学和机械性能要求。
